Isıtma nasıl yapılır: kendi kendini tasarımın 4 aşaması

Bir konut ve şehir dairesinin en zor mühendislik ağlarından biri ısıtma sistemidir. Kurulumu için gerekli ekipman ve hizmetler çok pahalıdır. Ancak kendi ellerinizle nasıl ısıtılacağını biliyorsanız, işin çoğunu kendiniz yaparak çok tasarruf edebilirsiniz.

Aşağıdaki talimatlar size paha biçilmez yardım sağlayacaktır.

Aşama 1. Bileşenlerin Seçimi

Isıtma nasıl yapılır? En kolay yol, hem kapsamlı deneyime, hem de özel ekipmana ve bununla ilgili becerilere sahip özel inşaat ekiplerinin hizmetlerini kullanmaktır. Ancak bu yöntemin büyük bir dezavantajı var - fiyat. Kiralanan işçilerin hizmetleri oldukça pahalıdır ve herkes bu kadar büyük miktarda parayla paylaştırmaya istekli değildir.

İkinci seçenek ev yapımı ısıtmadır. İklim mühendisliği ağlarının tasarımının en zor olanlarından biri olmasına rağmen, işin tüm aşamaları kendiniz ya da bir ortağın yardımı ile yapılabilir. Bu durumda, kiralanan işçilerin emeğini ödemezsiniz.

Ne yazık ki, konutun ısıtmasını tamamen donatmak mümkün olmayacaktır, çünkü ısıtma sistemini kendiniz yapmadan önce, gerekli ekipmanı, malzemeleri ve araçları satın almalısınız.

İpucu! Pahalı elektrikli aletlerin (havya, öğütücü, sıkma aparatları vb.) Satın alınmasına para harcamak için, gelecekte ihtiyaç duyacağınız muhtemel olmayan, kiralanması tavsiye edilir. Bu servis birçok büyük mağazada sunulmaktadır.

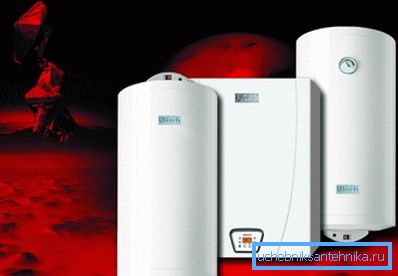

Isıtma kazanı

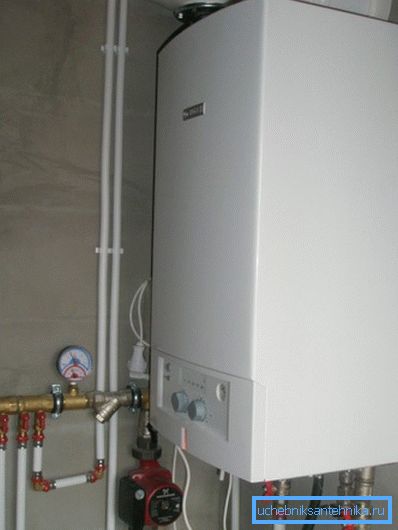

Hem ev yapımı ısıtma sistemi hem de tesisatçı inşaatçılar tarafından yapılan iklim ağı, ana eleman olmaksızın yapamaz - kazan ısıtma ortamını ısıtır, daha sonra odalara monte edilen boru ve radyatörlerden akar.

Çeşitlilikten bağımsız olarak, herhangi bir ısıtma ünitesi iki ana bölümden oluşur:

• Bu ya da yakıtın yakıldığı, belirli bir miktarda termal enerji üreten yanma odaları;
• Soğutma sıvısının dolaştığı ısı değiştirici, duvarlardan termal enerji alır.

İpucu! Tek odacıklı ve iki odacıklı kazanlar vardır. İkincisi, evi ısıtmaya ek olarak, daha sonra ev ihtiyaçları için kullanılan suyu ısıtın.

Mevcut ısıtıcılar tabloda daha ayrıntılı olarak açıklanmaktadır.

İpucu! Elektrikli kazanlar kullanmak çok pahalı olmasına rağmen, genellikle ek veya yedek devre olarak monte edilir. Örneğin, odayı bir katı yakıt kazanı kullanarak gün içinde ısıtmak, geceleri konforlu bir sıcaklık sağlamak için elektrik kullanabilirsiniz.

Şehir apartman sakinlerine gelince, soğutucunun merkezi olarak temin edildiği ısıtma ile içeride olmaları gerekiyor. Ve kalitesi genellikle arzulanan çok şey bırakır.

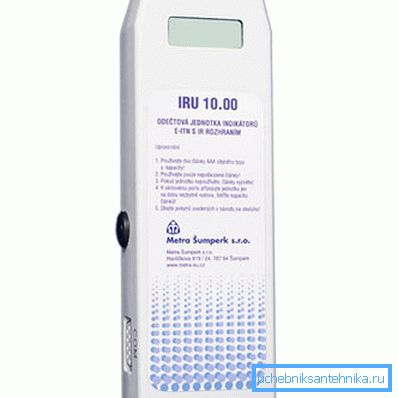

Paradan tasarruf etmek ve sadece sağlanan ısı enerjisi için ödeme yapmak için, konutta ısıtma maliyeti ayırıcılarının kurulması tavsiye edilir. Ne kadar ısı tükettiğinizi ve bunun için ne kadar para ödemeniz gerektiğini söylerler.

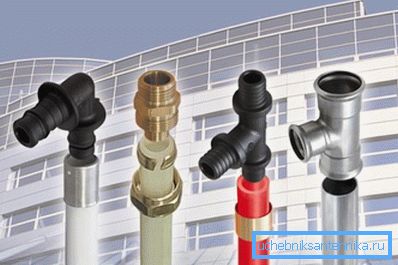

borular

Soğutma sıvısını odadaki nesneleri ve havayı ısıtan radyatörlere vermek için borulara ihtiyacınız vardır. Çok sayıda var.

Aşağıdaki türler en yaygın olanlardır:

• çelik;
• bakır;
• paslanmaz çelik;
• polipropilen;
• dikilmiş polietilenden;
• metal plastik.

Dikkat edin! Hemen hemen tüm ev tipi ısıtma sistemleri plastik borulardan yapılmıştır. Nakliye yapmak, monte etmek ve birbirleriyle bağlantı kurmak daha kolaydır. Sadece iklim ağının projesine dayanan doğru malzemeyi seçmek gerekir.

Boruları seçerken ve satın alırken dikkate alınması gerekenler:

• Evinizde kurulu ısıtma ekipmanının gücü;
• ana ve tedarik boru hatlarının döşenmesi yöntemi (zemin şapı veya duvarların altında) açık ve gizli olabilir;
• sistemde soğutma suyu akımını düzenleme yöntemi (yerçekimi eylemi altında doğal ve doğal olarak - dolaşım pompaları kullanılarak);
• Soğutucu sıvının ısındığı sıcaklık (çoğu polimer 95 dereceden fazla dayanmaz, bu durumda çeliği monte etmeniz gerekecektir);
• boru döşeme şeması.

Son nokta çok önemli. Isıtma işlemini gerçekleştirmeden önce, hangi ısı transfer devresinin kullanılacağına karar vermek zorunludur.

Üç tane var:

1. Tek boru. Bir boru kullanılır. Tüm odalar üzerinde bir halka şeklinde serilir ve daha sonra radyatörler bir seri ya da paralel olarak bağlanır. Bu çözümün ana avantajı maliyet etkinliğidir (sonuçta, minimum parça ve aksesuar gerekli olacaktır).

Eksileri gelince, burada daha çok var:

• her bir aküde soğutucu akışkanın ve sıcaklığın doğru bir şekilde ayarlanamaması - nozulun üzerine bir termik valf monte ederseniz, sadece bir radyatörde değil, aynı zamanda tüm elemanların daha fazla monte edilmesiyle de suyun akışını sınırlar;
• eşit olmayan ısı dağılımı - kazanın sıcaklığına en yakın olanlardan en uzak olanlardan daha iyi olan bataryalar;
• Onarımın imkansızlığı - bataryalardan birinin kırılması veya sızması durumunda, tüm sistemin çalışmasını durdurmadan, ortak devreden kesilemez, değiştirilemez veya tamir edilemez.

Baypaslar eksiklikleri kısmen dengelemeye yardımcı olur. Bunlar, radyatörlerin giriş ve çıkış borularını bağlayan daha küçük çaplı boru kesitleridir. Bunları kullanarak girişe bir vana takabilir ve aküyü sistemden çıkarabilirsiniz. Malzemelerin aynı zamanda tüketimi de önemsiz bir şekilde artacaktır.

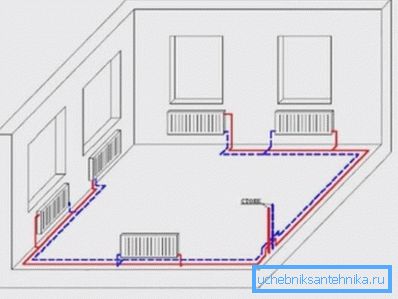

1. İkiz tüp. Bu şemada iki boru vardır: akülere bir soğutucu beslenir, diğeri kaynatıcıya geri akar. Isıtma organize etmek için daha verimli ve pahalı bir yol.

İki borulu düzeni kullanmanın olumlu yönleri açıktır:

• manuel veya otomatik vanalar kullanarak, her bir radyatörün sıcaklığını en konforlu mikro iklime ulaşarak ayarlayabilirsiniz;
• Soğutucu tarafından aktarılan termal enerji eşit olarak dağıtılır;
• Akü sızdırıyorsa, kapatma vanasını kapatabilir ve hasarlı elemanı tamir veya değiştirme için sökebilirsiniz.

İki borulu sistem, birkaç ısıtma devresini düzenlemenizi sağlar: Birinci ve ikinci kat için, radyatörler ve yerden ısıtma, oturma odaları ve yatak odaları vb. Bu durumda, ısıtma için hidrolik bir dağıtıcı kullanılır - su akışını kontrol eden daha küçük ağızlıklı bir boru.

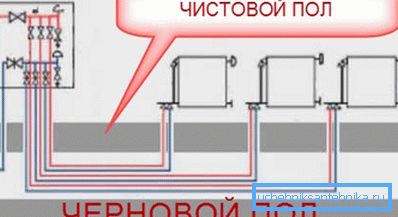

1. radyasyon. En esnek ve çok yönlü sistem. Bu durumda, soğutucu madde toplayıcıların monte edildiği dağıtım kabinine girer. İkincisi bir çift boruyu kullanarak (tedarik ve geri dönüş) tüm bataryaları evin içine bağlayın.

Radyasyon sistemini kullanarak, evdeki mikro iklimin bir noktadan düzenlenmesi ve herhangi bir şekilde soğutucu akışının düzenlenmesi mümkündür.

Bununla birlikte, bu ısıtma şemasının geniş dağılımını engelleyen çeşitli özellikleri vardır:

• kurulum çok sayıda boru gerektirir, çünkü her radyatörden manifolduna bir çift boru yapmanız gerekir;
• sadece otoyolların döşenmesi gizlidir, çünkü estetik açıdan büyük borulardan büyük borular elde edilmesinin mümkün olmaması muhtemeldir;
• Bir ışın sisteminde, ısı taşıyıcısının verimli akışı sadece pompaların yardımı ile organize edilebilir.

Contanın yerleşimini ele alarak, pil seçimine devam edebilirsiniz.

radyatörler

Borularda olduğu gibi, radyatörler, esas olarak, üretim malzemesi açısından birbirinden farklıdır.

Bu tür pillerin yapımında:

1. Dökme demir. Büyük ağırlık ve dayanıklılık açısından farklılık gösterir. Dezavantajlar kırılganlık ve çok çekici bir görünüm içermez. Yüksek termal atalet ile karakterize edilirler, bu nedenle kapalı bir soğutucu sirkülasyon döngüsü ile otonom ısıtma ağlarının kurulumu için çok uygundurlar.

Öte yandan, dökme demir bataryaların çoğu, ısı taşıyıcısının kalitesinin (hem fiziksel hem de kimyasal bileşiminin) çok fazla olmasını istediği merkezi ısıtma sistemine bağlı dairelere yerleştirilir. Aküleri, nozullara kapama vanaları takarak sadece su darbesinden korumak gereklidir.

1. çelik. Kendi ısıtma ağınız için en ucuz ve en etkili seçeneklerden biri. Piller ucuzdur, kurulumu kolaydır ve iyi görünür.

Tek dezavantaj, korozyona karşı güçlü bir duyarlılıktır. Soğutucu, sistemden uzun süre (örneğin yaz aylarında) tahliye edilemez, aksi halde pas, çelik elementleri kullanılamaz hale getirir.

1. alüminyum. Piyasadaki en yüksek güç ile ayırt edilirler ve mükemmel bir görünüme sahiptirler. Yüksek ısı transfer katsayısı verildiğinde, odayı etkili bir şekilde ısıtmak için minimum radyatör bölümleri kullanabilirsiniz.

Alüminyum bataryalar suda çözünen agresif elemanlara maruz kalmayı çok zayıf bir şekilde tolere eder. Soğutma sıvısının kimyasal bileşimindeki en ufak bir sapma bile hasara neden olabilir.

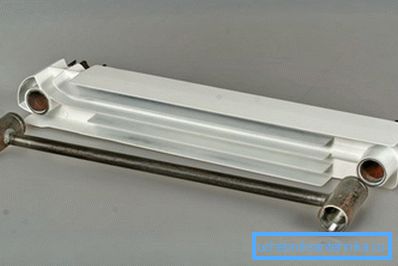

1. bimetalik. Bu piller, fiyata yansıtılan en yüksek tüketici özelliklerine sahiptir. Alüminyum radyatörlerin tüm avantajlarına sahiptir, ancak dezavantajlarından arınmışlardır.

İçindeki soğutucu, çelik çerçeveden geçer ve alüminyum ısı eşanjörü ile temas etmez. Sonuç olarak, daha fazla güce ve daha az dayanıklılığa sahibiz.

Fiyattan korkmazsanız, bimetalik ısıtıcıları güvenle satın alabilirsiniz. Seçiminde hayal kırıklığına uğramayacaksınız.

Aşama 2. Sistem gücünün hesaplanması

Kendi kendine inşa edilmiş bir ısıtma ağı, kazanın seçilmesi ve gerekli kapasiteye sahip olması halinde sadece evi etkili bir şekilde ısıtır. Bu "görünürde" yapılamaz, aksi takdirde ısıtıcının ısıtma gücü ya evin içindeki tüm odalar için yeterli olmayabilir ya da verimsiz yanmış soğutucu maddeler için fazla ücret ödeyeceksiniz.

İstenen değeri belirlemek için aşağıdaki formülü kullanın:

M_için = K_n * S / 10, nerede:

• K_n - Evin yapıldığı yere bağlı olarak bir düzeltme faktörü;
• S, konutun tüm ısıtılmış tesislerinin alanıdır.

İpucu! Öngörülemeyen faktörler göz önünde bulundurularak, yapılan hesaplamaların sonucu olarak elde edilen değere yaklaşık% 20 ilave edilmesi arzu edilir: Düşük gaz basıncı, çok soğuk kışlar, sıcak su kullanımı vb.

Aşama 3. Soğutma sıvısı hacminin hesaplanması

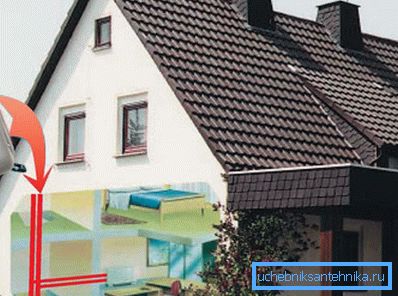

Sistemi doldurmak için ne kadar soğutucuya ihtiyaç duyulduğunu hesaplamak eşit derecede önemlidir.

Hesaplamalar aşağıdaki gibi yapılır:

• Her bölümün iç hacmini (birlikte gelen dokümantasyonda radyatörlere belirtilir) evin içine monte edilen sayılarla çarparak pil hacmini elde ederiz;
• iç bölümlerinin alanını, sistemdeki tedarik ve tahliye boru hatlarının toplam uzunluğu ile çarparak boru hacmini elde ederiz;
• önceki iki sayıyı ekleyerek sistemin toplam hacmini alırız;
• Soğutucunun sıcaklık farkını buluruz - kapama sistemindeki suyun sıcaklığını çıkardığımız maksimum değerden;
• Soğutma sıvısının sıcaklığını sıcak bir durumda buluruz (bunun için belirli bir sıcaklıkta kullandığınız sıvının ısıl genleşme katsayısına ihtiyacımız var - 80 derecede su için 5.87 * 10'a eşittir)^-4).

Elde edilen değer, sadece antifriz satın alındığında ya da istenen yumuşatılmış su hacmini hazırlarken önemlidir. Soğutma sıvısı miktarına odaklanmak için, bir genleşme tankı seçmek gerekir (hacmi, sistemde dolaşan sıvının en az% 10'unu içermelidir).

Aşama 4. Kurulum

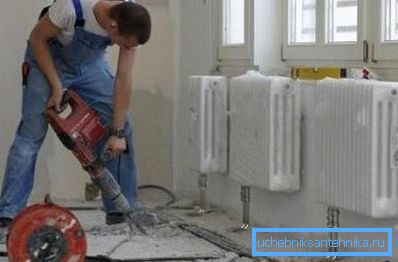

Böylece gerekli malzemeleri ve aksesuarları satın alarak kendi ellerimizle daha da ısıtıyoruz. İşlem özellikle zor değildir. Asıl mesele, mimarlık bürosu tarafından çizilen mühendislik projesine veya kişisel olarak çizilmiş taslaklara sıkı sıkıya bağlı kalmaktır.

Çalışırken aşağıdaki nüanslara dikkat edin:

1. Isıtma radyatörleri, pencere açıklıkları altına yerleştirilmeli ve uzunlukları pencerenin genişliğine uygun olmalıdır. Bu, pencerelerden önemli ölçüde ısı kaybını önemli ölçüde azaltır (özellikle düşük kaliteli pencere blokları takılıysa).

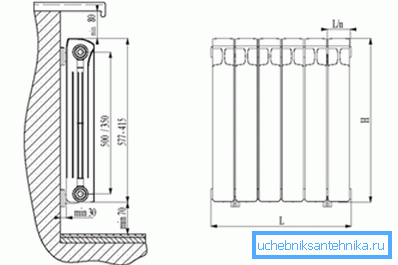

2. Zeminden tabanın alt kenarına kadar ve pencere eşiğinden üst kısma kadar olan mesafe 10 cm'den az olmamalıdır, aksi halde hava dolaşımı bozulur ve konveksiyon ısıtma yönteminin verimi azalacaktır.

1. Odada bulunan tüm radyatörler aynı seviyede bulunmalıdır. Böylece soğutucu daha eşit dağıtılacak ve ısıtma elemanlarının görünümü odanın iç tarafına uyumsuzluk getirmeyecektir.
2. Pilin her bölümünün kenarları dikey olmalıdır. Yatay yerleşime izin verilmiyor.
3. Boru yerleşimine bakılmaksızın, komple bir sıvı değişimi durumunda kullanılan en az bir soğutma suyu tahliye vanası monte etmelisiniz.

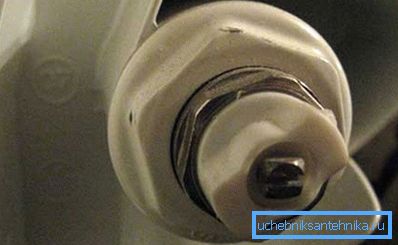

4. Hava fişlerinin oluşmasını önlemek için, girişin karşısındaki taraftaki her bir bataryanın üstünde, Mayevsky vincini sabitlemek gerekir. Ayrıca, havalandırmanın meydana gelmesi beklenen boru hatlarının zor kısımlarında hava valflerinin kurulması da tavsiye edilir.

Çalışmanın sonunda bir test çalışması yapmak gereklidir. Bunu yapmak için, ısı taşıyıcı borulara dökülür, daha sonra basınç normunun biraz üzerine çıkar ve kazan başlatılır.

İklim ağı bu modda en az 24 saat çalışmalıdır. Kaçaklar tespit edilirse tamir edilmelidir.

Sonuç

Birçok ev ustası kendiniz nasıl yapacağınızı merak ediyor: ısıtma, kanalizasyon, havalandırma, sıhhi tesisat vb. Cevabı ilk soruya zaten almışsınız. Diğerlerine gelince - bu makaledeki videoyu görün.
