Isıtma planı: otonom bir ısıtma sistemi için boruların nasıl

Herhangi bir ısıtma sistemini kurmadan önce, boru hatlarının dağıtım yöntemini belirlemek gerekir. Bir iklim ağının düzenlenmesi için hem çok iyi bilinen hem de sık kullanılan tek boru ve iki borulu yöntemlerin yanı sıra daha egzotik olanlar da vardır. Bunlar, iki kanat, radyal, çoklu devre ve benzeri için ısıtma şemasını içerir.

Aşağıdaki malzemelerde en popüler olanlar hakkında daha fazla bilgi edinin.

Isıtma sistemlerinin çeşitleri

Bu veya diğer şemaları geliştirmeden önce - kendi ellerinizle, sıcak su beslemeli ve benzeriyle ısıtma - soğutma sisteminin akımını düzenleme yöntemine göre iklim sisteminin türünü belirlemek gerekir. Bundan direkt olarak, özel durumda hangi döşeme borularının kullanıldığına bağlıdır.

En basit versiyon, soğutucu akışkanın, borulardan geçen suyun sıcaklığı ve yoğunluğu arasındaki fark nedeniyle meydana geldiği yer çekimi ısıtma sistemidir. Bu tür planlarla, Kruşçev'de yaşayan şehir sakinleri ya da merkezi bir ısı taşıyıcı kaynağı olan başka bir apartman binası tanıdık ilk elden.

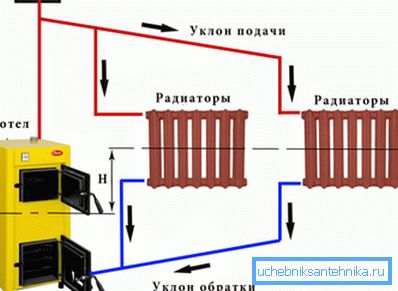

Isıtma sisteminin doğal dolaşım ile çalışması prensibi aşağıdaki gibidir:

1. Kazanda ısıtılan su daha az yoğunlaşır ve buna göre daha hafiftir, bunun sonucunda ağır su kütleleri sistemin üst noktasına kadar zorlanır.
2. Oradan, borular, tüm odalara monte edilen radyatörler aracılığıyla monte edilen borulardan akarak, odadaki havaya ısı enerjisi verir.
3. Devir, soğutulmuş suyun, kazanın içine girmesiyle sona erer ve burada yeni bir dönüş başlar.

Dikkat edin! Sistemin normal akış hızını ve hava tahliyesini sağlamak için, ısıtma boruları kazana doğru 3-5 derece eğime yerleştirilmelidir. Bu, SNiP tarafından belirlenen zorunlu bir gerekliliktir.

Yerçekimi ısıtma sisteminin birçok avantajı vardır, bununla birlikte kullanımı bazı zorluklarla ilişkilidir. Mühendislik ağını doğal soğutucu akımıyla çalıştırmanın tüm artıları ve eksileri tabloda gösterilmiştir.

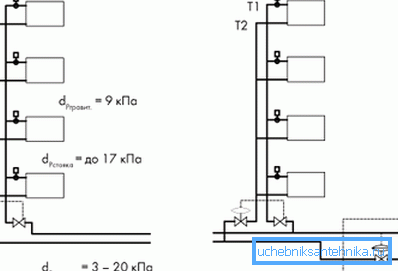

Binaların ısınması için yer çekimi şemaları da bireysel yapılarda kullanılabilir. Tek fark, bir genleşme tankı takabilmeniz ve tavan arasında olmayan, ancak üst katın tavanının altında (tabii ki, iklim sisteminin en yüksek noktasında) dikey yükselticilerden monte edilebilmenizdir.

Bu nedenle, bina dizinlerinde güvenle kullanılabilir veya aşağıda belirtilen tipik ısıtma düzenlerini tarif edebilir, kendi ihtiyaçlarınıza göre geliştirebilir ve uygulayabilirsiniz.

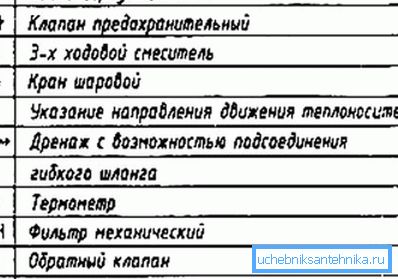

İpucu! Mühendislerin hazırladığı eskizleri ve projeleri anlamak için, ısıtma sistemindeki sembollerin bilinmesi gerekmektedir. Birkaç işaret vardır ve sezgiseldir, bu yüzden onları ezberlemek size fazla zaman ayırmaz, ancak inşaat belgelerinde kolayca gezinme fırsatı sunar.

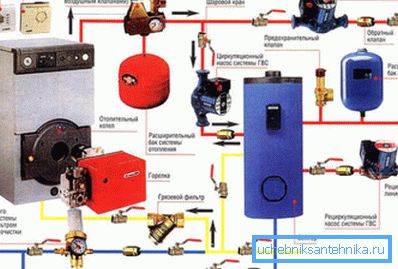

Yerçekimi sisteminin dezavantajlarını ortadan kaldırmak için hazır değilseniz, zorla sıvı akışı ile ısıtma kurulum şemalarını kullanabilirsiniz. Bu durumda zorunlu bir eleman, dönüş borusuna monte edilen bir sirkülasyon pompasıdır.

Sadece yukarıda ele alınan soruya karar verildikten sonra, boru döşemenin şemasını seçmek mümkündür.

Birkaç tane var:

• tek boru;
• İki borulu;
• ışınımı.

Bunun üzerine daha ayrıntılı olarak devam edelim.

Döşeme yolları

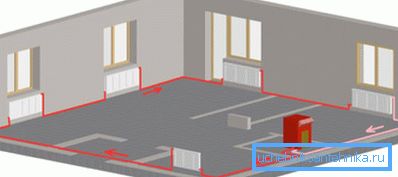

Tek boru ısıtma ağı

Isıtma şemasının analizine hem bataryalara su sağlamak hem de soğutulmuş sıvıyı ısıtma kazanına taşımak için tek bir boru ile başlayacağız.

Bir evin iki kanadı veya birkaç katını ısıtmak gerekirse, su akışını bir tişört kullanarak iki veya daha fazla parçaya bölmek gerekir. Her bir devreyi, gerektiğinde, tüm sistemin çalışmasını kesintiye uğratmadan kesen kesme vanaları ile donatmak arzu edilir.

Tüm radyatörlerden geçtikten sonra, akışlar tekrar ısıtma kazanı girişine bağlı olan bir boruda birleştirilmelidir.

Tek borulu ısıtma sisteminde radyatörler iki şekilde bağlanabilir:

1. tutarlı. Bu durumda, soğutucuyu besleyen boru bataryanın girişine ve çıkışa bağlanır. Hiçbir ek öğe monte edilmemiştir. Soğutma sıvısı, ısıtma radyatörünü geçemez.
2. paralel. Burada, su hattı basitçe tüm evin çevresine serilir ve radyatörler tees ve tap-off bölümleri yardımı ile birleştirilir. Ayrıca, tek bir akünün arızalanması, ısıtma sisteminin geri kalanının çalışmasını bozmaz.

Tek borulu bir ısıtma sistemi düzenlenirken, aşağıdaki elemanların mevcudiyetinin sağlanması arzu edilir:

1. Akünün giriş ve çıkışındaki vanalar. Bununla birlikte, sadece radyatöre giren suyun hacmini ve buna bağlı olarak odadaki sıcaklığı düzenleyemezsiniz, aynı zamanda ısıtma elemanını soğutma suyunu boşaltmadan onarır veya değiştirirsiniz.

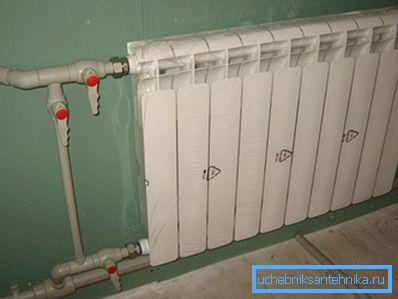

2. Bataryaların giriş ve çıkışlarını kapatma vanalarından önce seri olarak bağlarken, bunları baypaslarla (radyatörün kesilmesi durumunda su akışını sağlayacak olan daha küçük çaplı boruların kesitleri) bağlamanız tavsiye edilir.

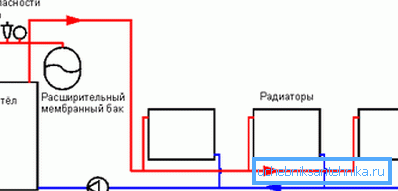

Isıtma ağının iki borulu şeması

İki borulu (besleme ve deşarj) ısıtma sistemi daha verimlidir, ancak daha fazla malzeme gerektirir, çünkü kurulum maliyeti biraz artar. Ancak avantajları açıktır. Özellikle sirkülasyonlu bir pompa ile eşleştirildiğinde kullanımı, termal enerjiyi evin odalarına daha verimli ve eşit bir şekilde dağıtmanızı sağlar.

Böyle bir sistemin inşasıyla ilgili talimatlar bir acemi üstadı bile anlamakta zorluk çekmeyecektir:

1. Kazandan iki boru döşenir, bunlardan biri çıkışa, diğeri de kazanın girişine bağlanır. Birincisine göre, radyatörlere sıcak su verilir, ikincisinde, sırasıyla, soğutulmuş soğutma sıvısı, kazana iletilir.
2. Şube boruları ile üretilen radyatörleri takın. Giriş, besleme hattına bağlanır, çıkış, dönüş borusuna bağlanır.
3. Aşırı basınçtan ısıtma cihazlarının tahrip olmasını önlemek için, radyatör çıkış kanalına vanaların takılmaması tavsiye edilir.
4. Her bir akü, bir hava valfi ile donatılmalıdır - sisteme sıvı döküldükten sonra oluşan hava tapalarını çıkarmak için gerekli olan bir Mayevsky valfı.

Sistemin avantajları açıktır ve bir dezavantaj olarak yalnızca daha fazla malzeme tüketimi not edilebilir - iki borulu bir sistem için, tek borulu olandan iki kat daha fazla malzeme gereklidir.

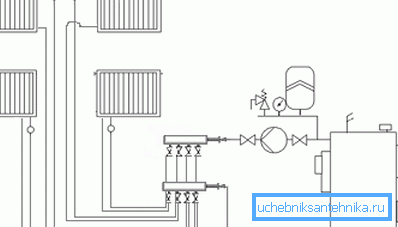

Isıtma ağının toplayıcı diyagramı

Bu en esnek ve kolayca özelleştirilebilir ısıtma sistemidir. Burada, her bir aküye giden soğutucu akışını evde tek bir yerden - kolektör kabinine doğru olarak düzenleyebilirsiniz. Bir kaza durumunda, herhangi bir batarya kesme vanaları kullanılarak kesilir ve onarımı kolay ve hızlı hale getirir.

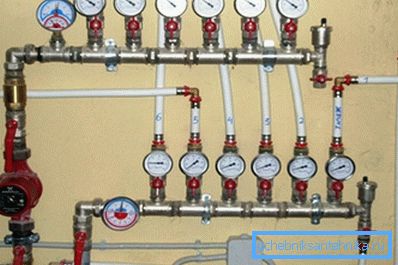

Kolektör (ray) sisteminin şeması şöyledir:

1. Ana elemanlar iki kollektördür: Soğutucu madde tedariki ve boşaltımı için.
2. Evdeki her batarya, yukarıda sözü edilen toplayıcılara sahip bir çift boru ile bağlanır. Böylece, her bir radyatör için ayrı bir devre düzenlenmiştir.

Aşağıdaki nüanslardan korkmazsanız, radyal ısıtma sistemi kurulum için güvenle tavsiye edilebilir:

• Kurulum için şap zemin altında döşenmesi gereken çok sayıda boru gerektirir;
• Boru hatlarının eğimini gözlemlemek mümkün olmadığından sistemin mutlaka bir sirkülasyon pompası olması gerekir;
• Kurulum sırasında, tablanın altına, montaj sırasında sızıntı yapabilecek şekilde monte edilmemelidir.

Sonuç

Yukarıda belirtilen ana boruların dağıtım yöntemlerine ek olarak, pillere soğutucu besleyen ve soğutulmuş suyu tekrar kazana ileten radyatörlerin bağlantı şeması (alt, yan, diyagonal) daha az önemli değildir. Doğru bağlantı sadece soğutucu akışkanın dolaşım hızını arttırmakla kalmaz, aynı zamanda akülerin verimini de arttırır, aynı zamanda hava fişlerinin oluşmasını da önler.

Daha fazla bilgi için bu makaledeki videoya bakın.
