Isıtma radyatör çeşitleri: malzeme seçimi, kurulum yöntemi

Şu anda ne tür ısıtma radyatörleri kullanılıyor? Isıtma cihazları, teknik çözümler üretiminde kullanılan malzemeler hakkında bilgi sahibi olmalı ve ısıtma verimliliğini nasıl etkilediklerini öğrenmeliyiz.

malzemeler

Su ısıtma

Isı transfer akışkanlı sistemlerde kullanılan malzemelerin kısa bir incelemesi ile başlıyoruz.

Onlar için tasarlanan tüm ısıtma radyatörleri metaldir: Polimerler ve seramikler, hidrostatik basınca ve yeterli termal iletkenliğe karşı gerekli dirence sahip değildir.

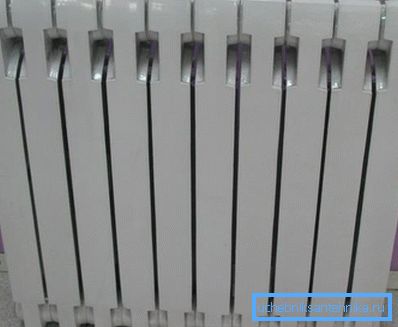

• Dökme demir bir yüzyıldan uzun süredir ısıtma bataryalarının üretimi için kullanılır. Ana avantajları düşük maliyetli ve korozyon direncidir; Dezavantajlar çok ılımlı bir termal iletkenlik ve düşük mekanik mukavemet yazmaktır. Tüm dökme demir piller, büyük bir kütle ve büyük iç hacim ile karakterize edilir;

Not: Pratik tarafta, bu özellikler kontur işleminin ataletini sağlar. Basitçe söndürün - ısıtdıktan sonra yavaşça soğuyor, ki bu da nadiren erimiş bir katı yakıtlı kazanı olan bir sistemde şüphesiz bir avantaj olacak.

• Çelik için eşit olarak düşük termal iletkenlik ve en yüksek mekanik mukavemet ile karakterize edilir. Korozyon, dökme demirden farklı olarak, hassastır; pas problemi, ona dirençli kaplamaların kullanımı ya da sürekli olarak su ile dolu bir kontur ile çözülür;

• Alüminyumun onuru - nispeten orta mekanik dayanıma sahip yüksek termal iletkenlik. Isıl iletkenlik, bölümlerin iç hacmini azaltmaya ve yüzgeçlerin geniş alanından dolayı bunun telafi edilmesine izin verir. Alüminyum piller çabuk ısınır ve hızlıca soğumasını sağlar; Sadece otonom ısıtma devrelerinde kullanılması önerilir;
• Bakırın ısı iletkenliği Alüminyumdan iki kat daha fazla ve çelik ve dökme demirden sekiz kat daha fazla. Bununla birlikte, metalin nispeten yüksek fiyatı, ısıtma cihazlarının üretimi için kullanımını sınırlandırmaktadır; Çoğu zaman kombine bakır-alüminyum konvektörlerin bileşiminde bulunabilir. Soğutucuya sahip bakır boru, daha düşük bir maliyetle tüm bakır cihazla karşılaştırılabilir ısı transferine izin veren alüminyum kanatlarla sağlanır;

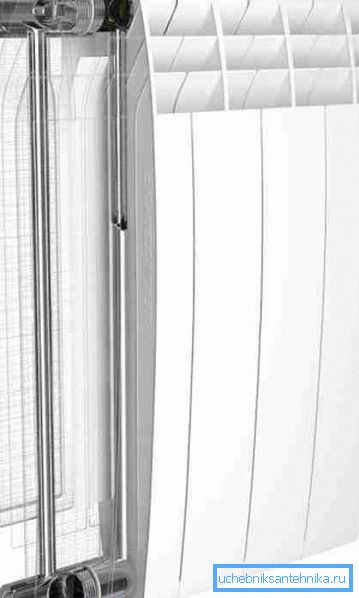

• Bir başka kombine çözüm bimetaliktir. (alüminyum-çelik) radyatörler. Çelik çekirdek yüksek mukavemet sağlar ve alüminyum kanatlar ısı transferini arttırır.

Burada, kolektörler arasındaki standart (500 milimetre) merkez mesafeli kesit cihazlarının yaklaşık teknik özellikleri:

Elektrikli ısıtma

Elektrikli radyatörler nelerden yapılmıştır?

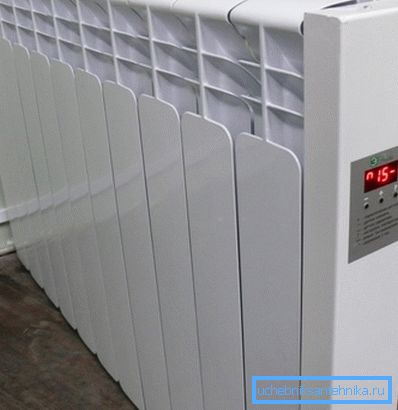

• Sıvı elektrikli radyatörler - bu sadece kesitsel alüminyum pillerin bir modifikasyonudur. Bir kural olarak, düşük güçle çalışan ısıtma elemanları, bir termostat ile beslenirler ve donmayan soğutma sıvısı (propilen glikol veya antifriz) ile doldurulurlar, daha sonra ekonomik ısıtma cihazları olarak bir ışık kalıbı ile ilan edilirler;

Önemli: Herhangi bir elektrikli ısıtıcının termal gücü tam olarak elektrik gücüne eşittir. Bu, doğrudan enerji tasarrufu yasasından ve elektrikli radyatörün fiziksel iş yapmamasından (yani, yerçekimi vektörüne karşı herhangi bir kütleyi hareket ettirmediğinden) gelir. Eğer öyleyse - ısıtma kazanı ve geleneksel alüminyum batarya kombinasyonundan daha ekonomik değildir.

• İnverter ısıtma radyatörleri özel bir elektrikli radyatör durumundadır. Aradaki fark, farklı bir alüminyum akünün ayrı bir cihazı veya devresinin, otonom çalışma sağlayan bir akü, 12 voltluk doğru akımı 220 AC'ye dönüştüren bir invertör ve güç modlarının değiştirilmesinden sorumlu bir kontrolör ile donatılmış olmasıdır. Sınırlı kaynak ve yüksek kapasiteli akülerin maliyeti göz önüne alındığında, tasarım, yazarın bakış açısından oldukça garip;
• Kızılötesi ısıtma radyatörleri genellikle düşük sıcaklıklı bir ısıtma bobini ve bir metal (çelik veya alüminyum) dekoratif panelin bir kombinasyonudur. Kızılötesi, ısının önemli bir kısmının kendileri tarafından termal radyasyon olarak iletildiği gerçeğine;

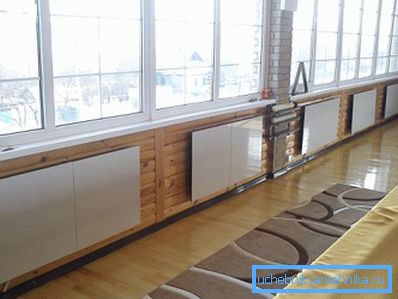

• Seramik ısıtma radyatörleri, frontal yüzeyi seramik granitten yapılmış bir tür kızılötesi panellerdir. Spiral aletlerle fark sadece yüzeyde biraz daha homojen bir ısınma ve daha çekici bir görünüme sahiptir.

Şaşırtıcı bir şekilde, kızılötesi ısıtıcıların ekonomik bir ısı kaynağı olarak konumlandırılmasının bazı nedenleri vardır:

1. Bir kişinin cildini kızılötesi radyasyonla ısıtmak, öznel olarak konforlu bir iç ortam sıcaklığını birkaç derece düşürür. Kızılötesi paneller ile ısıtılan bir odada, genellikle bina zarfı boyunca ısı sızıntısını azaltmaya izin veren 15-16 derece muhafaza edilir;
2. Aynı radyasyon zemini ısıtır ve genel olarak, odanın alt kısmındaki tüm yatay ve düşey yüzeyler, odadaki hava sıcaklığını hafifçe yeniden dağıtır: konveksiyon ısıtmasında olduğu gibi tavanın üstünde değil, zeminin üstünde. Bu nedenle, yine, tavandan daha küçük kayıplar.

Montaj yöntemi

Geleneksel piller, pime veya konsol braketlerine duvar montajını içerir.

Ancak, bu tek seçenek değildir.

• Açık hava ısıtma radyatörleri, kural olarak, büyük bacaklarda dekoratif dökme demir ürünlerdir. Onlar sadece güzel değil, aynı zamanda, alçı veya köpük betondan yapılmış hafif duvarlı odaları ısıtmaya da izin veriyorlar;

Ancak, herhangi bir tipte radyatörlerin zemin montajı, montaj braketlerinin varlığıyla elle kolayca yapılabilir. Aslında montaj kılavuzu, braketleri ankraj cıvataları ile zemine monte etmek için aşağı doğru geliyor; kurulum kendisi duvar seçeneği ile aynıdır.

• Vnutripolnye veya dahili kalorifer radyatörleri, kurulumu bitmiş zemin seviyesinin altında, şap içinde veya ahşap zemin altında gösterir. Yükseklikleri sınırlı olduğundan, enstrümanların ana gereksinimi minimum boyutlarda maksimum ısı transferidir. Bakır (veya alüminyum kanatlı bakır tüpler) kullanılarak ve üfleyiciye düşük hızlı fanlar takılarak elde edilir.

Form faktörü

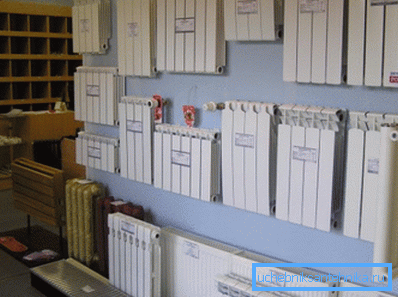

Satılık olağan bölümlü bataryaların yanı sıra birkaç farklı tipte ısıtıcı da bulabilirsiniz.

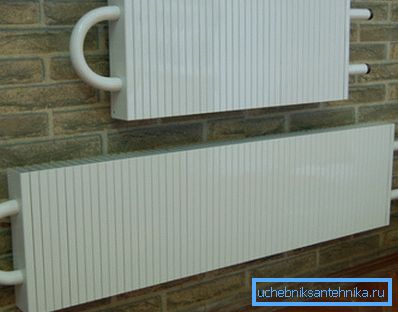

konvektörler

Bu ismin altında genellikle ısı transferi kabartması artan gizli bobin. Konvektör, ısı transferini ayarlamak için dekoratif bir ekran ve hava panjurları ile donatılabilir. Cihazın ana avantajı yüksek mekanik mukavemettir; ısı transferi malzeme ve kaburgaların alanı ile belirlenir.

plakalar

İki dövme çelik levha kaynağından elde edilen lamellar ince radyatörler denir. Soğutma sıvısının, aralarındaki geçişler üzerindeki hareketi, aslında, ısıtma sağlar.

Lamel pillerinin ana avantajı - kompaktlık: neredeyse odanın alanını almazlar. Ana dezavantaj, korozyon önleyici kaplama olmadığında sınırlı bir kaynaktır: yerli Sovyet yapımı radyatör plakaları en fazla 7 yıl hizmet vermiştir.

boru şeklinde

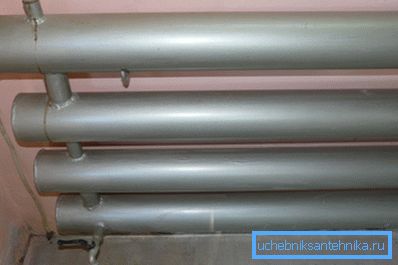

Boru şeklindeki çelik piller ya kesitsel ya da tüm kaynaklı olabilir. Bu tip yatay ısıtma radyatörleri (registers) genellikle garajları, atölyeleri, depoları ve diğer konut dışı binaları ısıtmak için kullanılır. Çeliğin düşük ısı iletkenliği, bölümlerin büyüklüğü ile dengelenir.

süpürgelik

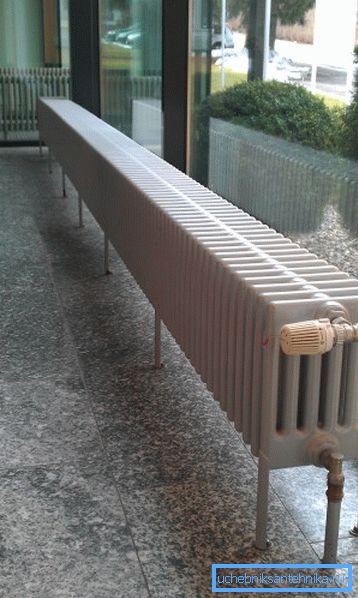

Süpürgelik radyatörü, büyük bir uzunluk ve zemin seviyesinde kurulum ile minimum yükseklik ile karakterizedir. Panoramik pencerelerin altında veya donma duvarı boyunca bir ısı perdesi oluşturmak için kullanışlıdır.

Ek olarak, ana kart bataryası, ofis mobilyalarını duvar boyunca yerleştirmenize izin verir.

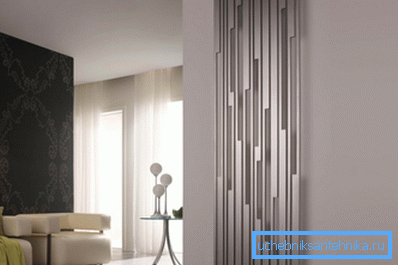

dikey

Önceki çözümün tam tersi, (800 ila 2400 mm) yükseklikteki önemli bölümleri olan ısıtma cihazlarıdır. Duvarların şeklinin veya mobilyaların bulunduğu yerin geleneksel uzun pillerin kullanımını sınırladığı yerlerde avantajlıdırlar. Bunlar için malzeme rolü alüminyum, çelik veya bunların bir kombinasyonu olabilir.

Sonuç

Minyatürümüzün ve tam incelememizin çok uzak olması, saygın okuyucuların evlerinin en iyi çözümünü seçmelerine yardımcı olacağını umuyoruz. Modern ısıtma cihazları hakkında daha fazla bilgi, bu makaledeki videoya izin verecektir. İyi şanslar!
