Isıtma radyatörleri: boyutlar ve ısı çıkışı

19-09-2018
Isıtma

Bir ısıtma radyatörünün boyutu, bu cihazın performansını belirleyen temel parametrelerden biridir. Bu nedenle, bir apartman dairesinde veya evde kurulum için pilleri seçmemizin nedeni, sadece yapıldıkları malzemeye değil, boyutlarına da dikkat etmemizdir.

Yazımızda, bu seçimin en önemli yönlerini ele alacak, ayrıca radyatörün büyüklüğünün ve ısı performansının bağımlılığını analiz edeceğiz.

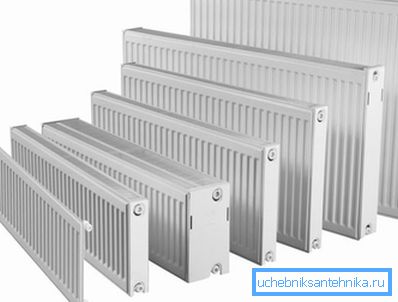

Isıtma cihazları boyut ve performans açısından farklılık gösterebilir.

Ürün açıklaması

Pil yapılandırma

Seksiyonel ısıtma radyatörleri

Radyatörlerin boyutları doğrudan tasarımlarına bağlıdır. Cihaz bataryasının genel düzeni neredeyse her zaman aynı olsa da, farklılıklar hala mevcuttur.

Bu parametreye göre, bu tür ürün grupları ayırt edilir:

  • bölümsel. En yaygın ısıtma cihazları tipi. Tasarım, herhangi bir sayıya bağlanabilen birkaç ayrı modülden oluşmaktadır.

Dikkat edin! Seksiyonel radyatörlerin kullanım kılavuzu, genellikle ürünün tamamı değil, ayrı bir bölümün özelliklerini (ısı transferi, kütle) içerir. Bu yaklaşım, tüm termal hesaplamaları büyük ölçüde kolaylaştırır.

  • boru şeklinde. Dışa doğru, bölümsel olanlara oldukça benzerler, fakat tam bir yapıya sahiptirler. Bu gibi radyatörlerin kanatları, içinde sıcak su veya başka bir soğutucunun dolaştığı metal borularla temsil edilir. Oldukça yüksek bir fiyatla karakterize edilirler, ancak aynı zamanda en verimli ısıtma cihazlarıdırlar.
  • panel. Metal bir muhafaza içinde bulunan birkaç boruyu soğutucu ile temsil edin. Genellikle küçük boyutlu tipik dairelerde kurulumlarını kolaylaştırmak için kompakt boyutlara sahiptirler.

Konfigürasyonun, üretim için kullanılan malzemeyi büyük ölçüde belirlediği belirtilmelidir. Bu nedenle, kesit modelleri dökme demir veya alüminyumdan yapılır ve panel cihazlarının çoğu için çelik kullanırlar. Tübüler radyatörler için de çelik olabilir, ancak bakır modelleri uzmanlar arasında en verimli olarak kabul edilir.

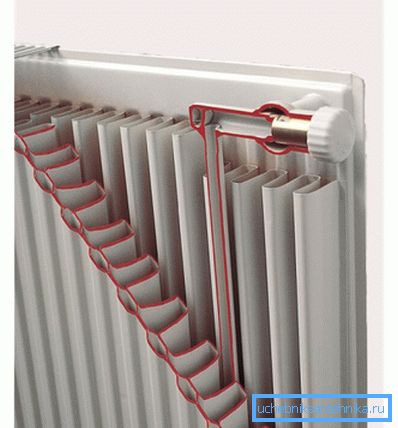

Panel Tipi Yapısı

Ana çeşitlerin boyutları

Yukarıda belirttiğimiz gibi, ısıtma cihazının boyutu, odadaki havaya ne kadar ısı ileteceğine karar verir. Bununla birlikte, çoğu üretici farklı boyutlarda ürünler üretmektedir: kural olarak standart, kompakt (düşük) ve genişletilmiş versiyonda. Bu çeşitlilik, hem ısı hem de konum açısından belirli gereksinimler için bir pil seçmenizi sağlar.

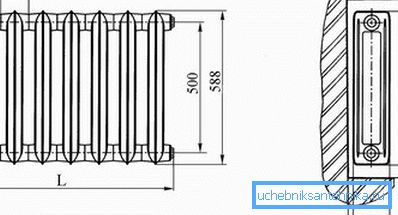

Standart bir dökme demir radyatörün boyutlarıyla çizimi

Dikkat edin! Montaj noktasının özellikleri, kullanılan konstrüksiyonun maksimum büyüklüğüne belirli kısıtlamalar getirmektedir, ancak bunu kurulumun elle kurulmasına adanmış bölümde konuşacağız.

Aşağıda, kullanılan radyatör tiplerinin büyük kısmının boyutunu belirlemek için kullanabileceğiniz bir tablo verilmiştir:

malzeme parametre Standart modeller, mm Düşük modeller, mm Uzun modeller, mm
Dökme demir (kesit) yükseklik 588 388 660 - 955
derinlik 140 140 140
Bölüm boyutu 93-95 93-95 93-95
Çelik (panel) yükseklik 600 150 - 500 750 - 1200
derinlik 70 - 150 70 - 150 70 - 150
Panel genişliği 400-3000 400-3000 400-3000
Alüminyum (kesit) yükseklik 580 200 - 400 700
derinlik 75 -100 75 -180 80 -100
Bölüm boyutu 80 40 80
Çelik + Alüminyum (bimetal kesit modelleri) yükseklik 550 - 580 300 - 500 900'e kadar
derinlik 75 -100 95 95
Bölüm boyutu 80 80 80

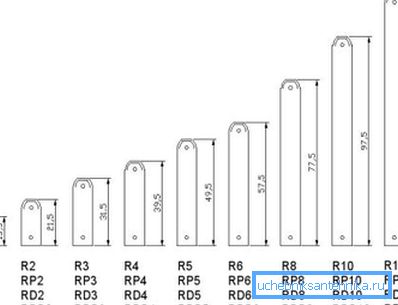

Model radyal çelik paneller (cm cinsinden boyutlar)

Dikkat edin! Bu tablo, ortalama parametreleri gösterir. Farklı üreticilerin ısıtma radyatörlerinin büyüklüğü oldukça farklı olabilir, çünkü boyutları bir milimetreye göre ayarlamanız kritik önem taşıyorsa, önceden belirli bir modelin özelliklerini incelemeniz gerekir ve seçtiğiniz kopyayı bir mezura ile ölçmek daha iyidir.

Yükleme Önerileri

Termal güç hesaplama

Üreticiden gelen bilgileri analiz edersek, farklı boyutlardaki cihazların odaya farklı miktarlarda ısı yayarlar. Bu nedenle, sadece kurulum için bir model seçtikten sonra bölümlerin sayısını veya ısıtma panellerini saymanız gerekir.

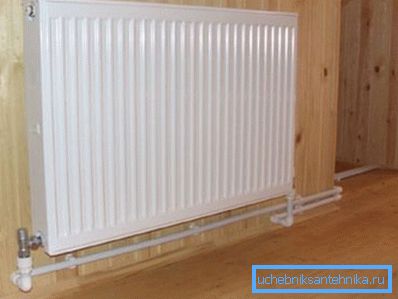

Yüklü çelik model fotoğrafı

Hesaplamanın kendisi oldukça basit:

  • Isıtma 1 metreküp yaşam alanı 41 watt enerji gerektirir. Sonuç olarak, gerekli batarya performansı odanın büyüklüğü ile orantılı olarak artacaktır.
  • Böylece, 5 x 5 x 3 m'lik odanın hacmi 75 m olacaktır.3.
  • Isıtma için 3075 watt'a ihtiyacımız olacak.

En yaygın kullanılan radyatör türleri için hesaplama yapın:

  • 120 W / bölüm ortalama ısı dağılımlı pik demir ısıtma radyatörleri - 26 bölüm.

Dikkat edin! Kesirli bir numaramız var - 25.6 - bu yüzden onu tamamlıyoruz.

  • Çelik ısıtma radyatörleri (140 W) - 22 bölüm.
  • Alüminyum ısıtma radyatörleri (180 W) - 17 bölüm.
  • Bimetalik radyatörler (200) - 14 bölüm.

Doğal olarak, yüksekliği yükseltilmiş cihazlar kullanırsak, ısı çıkışı çok daha yüksek olacaktır. Buna göre, alan ısıtması için gereken bölümlerin sayısı azalacaktır.

Doğru kurulum

Pil ısı kaybı

Gerçek ısı transfer performansına ek olarak, evimiz için satın aldığımız ısıtma radyatörünün boyutu da kurduğumuz yere bağlı olacaktır.

  • Bu nedenle, duvarlar boyunca ve 90 cm'lik bir yüksekliğe sahip pencerelerin altında kurulum için, standart pil modelleri genellikle satın alınır. Seksiyonel cihazlarda, genişlik kenarlar ekleyerek ayarlanır ve ihtiyaç duyduğumuz boyutlara bağlı olarak panel ve boru ürünleri başlangıçta seçilmelidir.
  • Yüksek çeşitler gevşek duvarlarda kullanılabilir. Kural olarak, daha fazla ısı yayılımı ile karakterize edilirler ve bu nedenle genellikle fazla açık alanlı büyük odalara monte edilirler.
  • Düşük profilli kompakt radyatörlerin kullanımı, koridorlarda ve koridorlarda ve ayrıca büyük pencere açıklıklarına sahip evlerde doğrulanacaktır.

Belirli sayılarla ilgili olarak, aşağıdaki kısıtlamalara uymalısınız:

  • Radyatöre ısınmak için soğuk hava girişini engellemek için, cihaz zemine yakın bir yere monte edilmemelidir. Minimum boşluk yaklaşık 60 mm ve optimum - 100 - 150 mm'dir.
  • Aynı şey pilin üst kenarından pencere eşiğine kadar olan mesafe için de geçerlidir. Sıcak havanın odaya serbestçe nüfuz etmesi için, bu elemanlar arasındaki boşluk en az 100 mm olmalıdır.

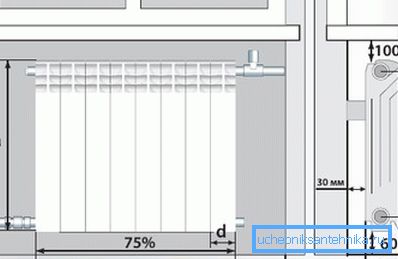

Doğru kurulum şeması

Dikkat edin! Boyutsal bir model kullanıyorsanız, pencere pervazının kendisinde sıcak havayı serbest bırakmak için delikler açmanız ve bunları özel ızgaralarla dekore etmeniz gerekir. Bu arada, bu tür ızgaraların montajı, ısınmaları nedeniyle camlardaki yoğuşma oluşumu problemini kısmen çözebilir.

  • Radyatörün genişliğinin, pencere açıklığının neredeyse tamamını kapsayacak şekilde seçilmesi arzu edilir (eğimden eğime olan mesafenin en az% 75-80'i). Bu durumda, cihaz taslakların görünümünü engelleyen bir ısı perdesi oluşturmaya yetecek güce sahip olacaktır.

Sonuç

Isıtma radyatörlerinin boyutunu seçerken, öncelikle odanın ısıtma sisteminden önce duran göreve dikkat etmelisiniz. Görebildiğiniz gibi, pilleri seçme ve kurma sürecinde bir takım incelikler vardır, bu yüzden satın alma ve kurulum çalışmalarına başlamadan önce, daha fazla bilgi için makalede sunulan videoyu izlemelisiniz.
