Isıtma radyatörleri: seçim türleri ve ilkeleri

Bir dairenin (özel evin) otonom ve merkezi ısıtmasının ısıtmaya ihtiyacı vardır ve bu da Rus, Polonya, Çek, Fin, Alman veya İtalyan ısıtma radyatörleri olabilir. Bunların hepsi aynı prensibe göre çalışırlar, ancak bu prensipler, üretim malzemeleri gibi, bir grupta veya bu tipteki ürünlerin bir başka satırında büyük farklılıklar gösterebilir.

Şimdi bu tür cihazların çalışma prensibini ayrıntılı olarak ortaya çıkarmaya çalışacağız. Malzemeler hakkında bilgi vereceğiz ve materyali pekiştirmek için tematik bir video klibi göreceğiz.

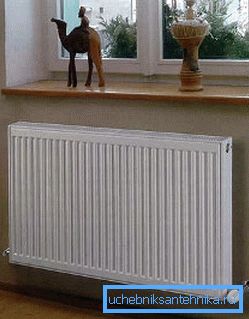

Çek aygıt KORADO

radyatörler

Genel bakış

Cihazın devreye bağlanması
  • Başlangıç ​​olarak, endüstriyel, endüstriyel, kamu ve konut binaları ve binaları ısıtmak için kullanılan tüm radyatörler iki tipe ayrılabilir - su ve elektrik (bunlar yağdır) cihazlar. Yani, ilk sıvıda bir soğutucu olarak kullanılır (çoğu zaman herhangi bir katkı maddesi ile sıradan veya damıtılmış su) ve ikinci tip cihazlarda sıvı da kullanılır, ama bu zaten yağdır.
  • Ayrıca, ısıtma radyatörleri, kesitsel, lamel, boru şekilli (sütunlu) ve panel olarak sınıflandırılabilir.. Böyle bir yapı, sadece belirli bir cihazı tutan soğutucu akışkan miktarını değil, aynı zamanda termal enerjiyi odaya transfer etme yöntemini de etkiler.

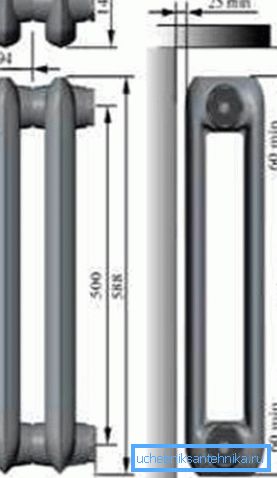

Dökme demir bölümleri
  • Isıtma için radyatörleri seçerken, önde gelen kriterlerden biri, yapıldıkları metaldir, çünkü ısı emisyonları ve piyasa değeri buna da bağlıdır. En popüler olanları dökme demir olarak adlandırılabilir - bu tür cihazlar hemen hemen çoğu apartman dairesinde bulunabilir, eğer diğer malzemelerden yapılmış cihazlar için kiracılar tarafından değiştirilmediyse, projeye göre, hemen hemen tüm evlerde dökme demir kullanılmıştır.
  • Ayrıca, sistemdeki yüksek basınç için çelik kullanılabilir - böyle bir ısıtıcı radyatör son derece dayanıklıdır ve sistemlerimizde neredeyse her türlü basınca dayanabilir. Fakat ciddi bir dezavantaja sahiptir - korozyona karşı hassastır.
  • En avantajlı ve kullanışlı bimetalik radyatörler olarak adlandırılabilir - herhangi bir tipte ısıtma, mümkün olduğu kadar onlarla birlikte çalışacaktır.. Bu cihazın duvarları alüminyum kaplı bir çelik katmandan oluşur - böyle bir çift kılıf çok dayanıklıdır ve yüksek ısı transferine sahiptir.
  • Son olarak, mükemmel ısı transferine sahip otonom ısıtma - alüminyum radyatörler ve modern teknoloji sayesinde oldukça dayanıklıdır. Ancak, tüm avantajlara rağmen, iki ciddi dezavantajları var - bu oldukça yüksek bir fiyat ve çeşitli özel safsızlıklar ile damıtılmış su ile sistemi yeniden doldurma ihtiyacı.

Tasarım özellikleri

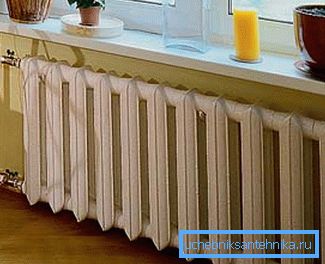

Büyük dökme demir radyatör

Tabii ki, odanın ısıtmasının kalitesi, her şeyden önce, tasarım özelliklerini, ısı transfer kapasitesini, kapasitesini ve tozdan temizleme olasılığını (ısı transferini karmaşıklaştırır) içeren ısıtma radyatörünün cihazından etkilenir. İkincil bir faktör, cihazın maliyeti ve tasarımı veya bir dekoratif ızgara şeklinde bir çitin yerleştirilmesidir.

Şimdi, pilin yüksek ısı dağılımını belirleyen faktörleri ele alalım - tasarım ve materyaller, cihazdaki sıvının hızı ve hava ile yıkanma hızı, batarya ve odadaki hava arasındaki sıcaklık farkı, kurulum yöntemi ve hatta renk ve boya bileşimi.

Açık renkli radyatörler için, aramaları önemli ölçüde azaltan özel bir emaye üretilmesi dikkat çekicidir, bu nedenle renkli cihazlar sadece hareketsiz değil, aynı zamanda sahiplerinin teknik okuryazarlığının bir işareti değildir.

Çelik Kesit Aletleri Fabrikası

Çoğu zaman, aynı zamanda dökme demir, çelik, alüminyum veya iki metalden yapılabilen kesit tip cihazları (bimetal veya alüminyum kaplı çelik) bulabilirsiniz. Bu tür cihazlarda konvektif bir ısıtma yöntemi oluşur.

Yani ısı, içinden geçen havanın yardımı ile verilir - sıvı, akordeonun metal yüzeyini ısıtır ve hava, metal ile temastan ısıtılır ve yukarıdan aşağıya doğru hareket eder, odaya girer. Rus yapımı cihazları her zaman satışa uygun fiyatlarla bulabileceğinize dikkat edilmelidir.

Çelik panel radyatörler HEATTERM

Bu tür cihazlar, yüksek kaliteli soğuk haddelenmiş çelikten yapılmıştır ve düzlemler boyunca hareket eden havanın konvektif ısınmasını arttırarak, metal plakalarla birbirine bağlanan bir, iki veya üç panelden oluşabilir.

Bu dar tek panelli cihazların sadece radyasyonla sıcaklık sağlayabildikleri ortaya çıkıyor, fakat iki veya üç panel - konveksiyona bağlı olarak, karşılaştırma her zaman ikincisinin lehine olacaktır. Elbette, bu tür cihazlar, kesitli olanlardan daha fazla verimliliğe sahiptir ve bunları yan ve alt astar ile üretmektedir.

Çelik radyatör Arbonia columnar (boru tipi) tipi

Görünüşte, boru tipi ısıtma cihazları, kesitlere çok benzer. Ve bu cihazların genel tasarımı aynı prensipte yapılır: yatay kollektörler, türlerini belirleyen isim türetilen dikey tüpler veya kolonlarla birbirine bağlanır.

Ancak bu pillerin önemli bir farkı var - bölümleri anlamıyorlar, bu nedenle artırılamaz veya azaltılamazlar, aksi takdirde modern ev yapımı cihazlar elde edecekler. Kural olarak, bu tür konstrüksiyonlar çelikten ya da dökme demirden yapılır, görünüş olarak, bir, iki, üç ya da dört adet dikey boruyla, iki tanesi değil, kesitsel olanlar gibi ayırt edilirler.

malzemeler

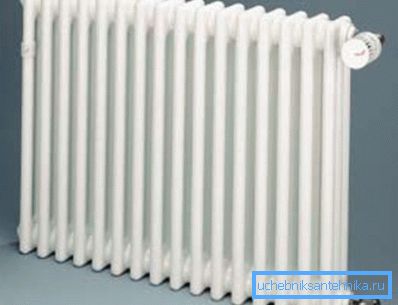

Dökme demir ARBONIA

Şöhretten söz edersek, en yüksek not, yüksek binaların tüm sakinlerine aşina olan ve hatta bazı durumlarda hala bağımsız ısıtma için kullanılmakta olan dökme demir piller kazanacaktır.

Zemin inşaatı hakkında konuşursak, orada çok rahatlar, çünkü dairelerin büyük çoğunluğunda merkezi ısıtma var ve bireysel sayaç yok. Gerçek şu ki, döküm demir uzun bir süre ısınır, fakat aynı zamanda biriken ısı enerjisini de uzun süre bırakır - bu durum cihazın kalın duvarlarından kaynaklanır.

Bu gibi radyatörler, kural olarak, 9 ila 12 bar'lık bir çalışma basıncına dayanır ve presleme basıncı genellikle maksimum 110 ° C'lik bir su sıcaklığı ve 100-150 W'lik bir bölümden oluşan bir ısı çıkışı ile 16 bar'a kadardır (ekli talimatlar bu parametreleri daha doğru bir şekilde belirtir). Ancak sorun, büyük kapasiteden ötürü, daha fazla suyun ısıtılması gerektiğinden, bu nedenle, bağımsız ısıtma için bu cihazların son derece dezavantajlı olmasıdır.

Bölümde çelik boru şeklinde purme

Üstteki fotoğrafta, çelik boru şeklindeki PURMO'yu görüyorsunuz, ama aslında, aynı ZEHNDER, DELONGHI veya diğer firmaların benzerlerinden farklı değil, bu nedenle, sadece metal duvarlarla ilgileniyoruz.

Böylece, çelik panel radyatörler için, çalışma basıncı yaklaşık 6-10 bar ve boru şeklindeki olanlar için 8-15 bar, sistemdeki çalışma basıncının 8-10 atmosfere ulaştığı yüksek binalar için bile yeterli. Bir modelin gücü 1200-1600W arasında olabilir ve cihazın bütünlüğüne zarar vermeyen maksimum sıcaklık 110-120 ° C'ye ulaşabilir.

Yüksek mukavemete rağmen, bu tür radyatörler korozyona karşı hassastır, ancak bu işlem suyun sistemden çekildiği veya bir kısmının havaya karıştığı zamanda çok tehlikelidir.

Burada doğal bir kimyasal reaksiyon gerçekleşir - metalin paslanması (tankın içinden). En önemlisi, yassı bir radyatör çelikte popülerdir ve bu en iyi seçenek olmaktan uzak olsa da, yine de düşük bir ağırlığa ve düşük bir maliyete sahiptir.

Not. Suya anti-korozyon katkıları ekleyebileceğiniz ve yaz dönemi için bile sistemi tahliye edemeyeceğiniz özel bir evde (çelikten) radyatör ısıtmasını kendi ellerinizle monte etmek en avantajlıdır.

Alüminyum. Ferroli POL TITANO

Saf alüminyum cihazlar, iki tip olabilir - enjeksiyon kalıplama ve ekstrüzyon olabilir, ancak bu genellikle, aynı LIDAY, ancak bu tür ürünler batı üreticisi ve aynı Çin tarafından sağlanan gibi, normal üreticileri arasında bulamazsınız en yüksek ısı emisyonu var.

Bu tipteki alüminyum ürünlerin Rusya için oldukça standart olmayan ve özel cihazlar olduğu söylenebilir, ancak son zamanlarda, otonom sistemler için, değiştirmeye ihtiyaç olduğunda veya genel olarak başka bir devre kurarken, daha fazla talep kullanmaya başladılar.

Not. Çin'den korkmayın, üretici olarak - Çin radyatörleri yeterli kalitede ve Avrupa'lılarla rekabet edebilir.

Ekstrüzyon cihazı, bir ekstrüderden ekstrüzyonla oluşturulan ve montaj / demontaja tabi olmayan silum tüplerinden ve bir alüminyum gövdeden oluşur.

Ancak döküm modelleri (imalatçılar farklı olabilir), ayrı döküm ve bölümlerin montajı ile yapılır, bu nedenle bunların üretimi, parçaları sabitleyerek / gevşeterek gücü azaltmaya ve artırmaya izin verir. Bu piller, 82–212 W ısı çıkışı olan 110 ° C sıcaklıkta 8–16 bar çalışma basıncına dayanır.

Bimetal. Buderus

Otonom sistemlerin kurulumu için, yüksek akümülatörlerde eski pillerin değiştirilmesinin gerekli olduğu durumlarda, genellikle çelik ve alüminyumun tüm pozitif özelliklerini taşıyan bimetalik radyatörler kullanılmaktadır.

Belki de, bu tür cihazlar her bakımdan en pratik olanıdır - 130 ° C (en çok) sıcaklıkta 20-50 bar çalışma basıncına sahiptir ve bir bölümün gücü yaklaşık 150-180W'dir.

Buradaki duvarlar korozyona karşı dayanıklıdır, neredeyse hiç atalet yoktur, çok yüksek ısı dönüşü vardır ve aynı zamanda cihaz hidrolik darbelere dayanıklıdır. Tabii ki, bu tür cihazların maliyeti aynı çelik veya dökme demirden daha yüksektir, ancak otonom ısıtma ile, küçük bir hacimdeki kısımlarda, enerji kaynaklarının israf edilmesi için ısıtılması gereken suyun önemli ölçüde tasarrufunu sağlarsınız.

Not. Termostatların ve vanaların neredeyse hiç radyatör ile satılmadığı unutulmamalıdır. Ayrı olarak satın alınır.

hesaplama

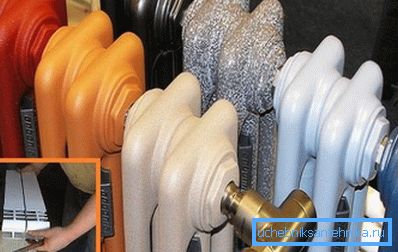

Bölümler tamamlanabilir

Seksiyonel, boru ya da panel radyatörlerin satın alınmasında herhangi bir bindirmeden kaçınmak için, güçlerine dikkat etmeli ve sonra ya bir çevrimiçi hesap makinesi kullanarak ya da bunu yaparak elle hesaplama yapmalısınız (ikinci seçenek daha güvenilirdir).

Yani, odalar için 10m de 260 cm'den daha yüksek değil2 Isıtılan alan için 1 kW'lık bir cihaz gücüne ihtiyacınız olacaktır ve tavanlar 260 cm'den büyükse, bunlar küplerle hesaplanır - her bir metreküp alan için 41 W termal enerji gerekir. Sonuç olarak, pilin toplam gücünü (boru ve panel için) ya da bölümlere göre hesaplayabilirsiniz.

Sonuç

Sonuç olarak, doğru bir şekilde hesaplandığında, herhangi bir çok panelli ve ince, kesitsel ve yassı ısıtma radyatörlerinin oda içinde faydalı olacağı söylenmelidir. Ama aynı zamanda iyi bir kalite ve teknik özellik seçimi yaparsanız, o zaman eviniz daha sıcak olacak ve bunun için daha az ödeyeceksiniz.
