Isıtma radyatörlerini kendi ellerinizle nasıl

Bir sonraki daire yenilemeyi yaparken, birçok ev sahibinin er ya da geç, en önemli bileşenlerinden biri olan bir su radyatörü olan ısıtma sistemini tamamen veya kısmen değiştirmesi gerekir. Isıtılmış soğutucu akışkanın dolaştığı, sıcak su ve ortam havası arasında ısı alışverişi sağlayan bir dizi akan su kanalından oluşur.

Operasyon sırasında, içerideki akış kanalları yavaş yavaş tuz tortuları ile birlikte aşırı miktarda çöker ve pas parçacıkları ile tıkanır, bu nedenle, zaman zaman bu tür cihazlar tam bir değiştirme gerektirir.

Radyatörlerin montajı ve bağlantısı özellikleri

Şu anda, satış için çok sayıda küçük ve hafif radyatör bulabilirsiniz; bu, gerekirse, herhangi bir apartman sahibi, profesyonel tesisatçıların yardımına başvurmaksızın, normal ev aletlerini kullanarak kendi elleriyle değiştirebilir.

Açık bir kılavuz olarak, bu makalede, bir apartman dairesinde ısıtma radyatörlerinin kendi kendini değiştirmesi sürecini detaylandıracak resimli bir talimat verilmektedir.

Kurulum bölgesini hazırlamak

Radyatörleri monte etmeden önce, sisteme giden su kaynağını tamamen kapatın.

Her bataryanın yakınında bir kapatma vanası varsa, bu daire içinde yapılabilir ve eğer böyle bir olasılık yoksa, genellikle bir konut binasının bodrumunda bulunan tüm yükselticinin ortak kapatma vanasını kapatmak gerekir.

1. Sistemde basınç olmadığından emin olmak için, eski aküleri sökmek gerekir, bundan sonra her giriş borusu stop vanalarının montajı için hazırlanmalıdır;
2. Gerekli sayıda bölümden yeni bir batarya takın ve bunun için geçici destek hazırlayın. Pencerenin altındaki duvarda radyatörlerin nasıl takılacağını öğrenmek için aşağıdaki önerileri uygulayın;

1. Alt pencere nişinin toplam uzunluğunu ölçün ve merkez boyunca kesinlikle bir dikey çizgi çizin, daha sonra radyatörün uzunlamasına ekseninin merkezini bulun ve çizilmiş çizginin karşısına yerleştirin;
2. Duvardaki düzlükte, bataryanın dibinden 60-120 mm mesafede bulunan ve bataryanın üst kenarına denk gelen yatay bir çizgi çizin;
3. Çizilen çizgilere göre radyatörü geçici desteklere takın ve duvardaki işaretlemeyi gerçekleştirerek montaj braketlerinin sabitleneceği yeri belirtin. Aynı zamanda, bataryadan zemine olan mesafenin en az 85-120 mm olduğundan ve duvarın uzaklığının yaklaşık 35-50 mm olduğundan emin olunmalıdır.

İpucu! Genel kapatma vanası kapatıldıktan sonra, doldurulmuş ısıtma sisteminin üst katlarında yeterli miktarda ısı transferi kalır, bu nedenle eski akünün sökülmesinden önce, boşaltma suyunu toplamak için uygun boş kaplar hazırlamanız gerekir.

Sisteme bağlantı türünü seçin

Modern konut ısıtma sistemlerinde, her biri belirli koşullara bağlı olarak kullanılan çeşitli tipte su batarya bağlantıları kullanılmaktadır.

Her ev sahibinin dairesinde radyatörlerin nasıl düzgün bir şekilde monte edileceğine dair bir fikre sahip olması için, en sık kullanılan üç bağlantı seçeneği aşağıda listelenecektir.

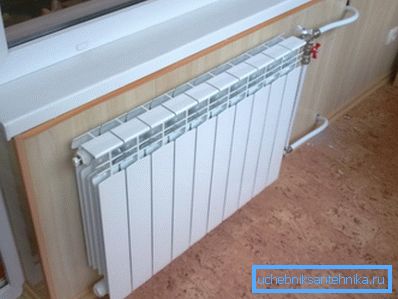

1. Tek yönlü yanal bağlantı En iyi ısı transferini sağlar, ancak sadece 12 ayrı bölümden oluşan tek radyatörler için uygundur. Bu durumda, soğutucu madde beslemesi, üst girişe ve çıkışın, pilin bir tarafındaki alt çıkışa bağlanır;

1. Çapraz veya çapraz bağlantı yöntemi büyük bir odayı ısıtmak için bir hat içinde birkaç radyatöre sürekli olarak bağlanmanızı sağlar. Bu durumda, bir tarafta üst nozuldan sıcak su ve akünün arkasındaki alt nozuldan çıkış verilir;
2. Alt bağlantı yöntemi Bununla birlikte, anakartın altındaki veya yeraltı alanındaki tüm iletişimleri gizlemenize izin verir, ancak bu, ısı transfer radyatörünü önemli ölçüde azaltır. Bu şemada, ısıtılmış su bir yandan alt nozüle girer ve bataryanın diğer tarafındaki alt nozuldan dışarı çıkar.

İpucu! Her bir akünün girişinde bir sıcaklık kontrol cihazı ile mekanik bir termostat monte edilmesi tavsiye edilir. İlk bakışta, bu cihazın fiyatı yüksek görünebilir, ancak kullanımı daha verimli ısı kullanımına izin verir ve böylece yıllık ortalama ısıtma maliyetlerini azaltır.

Radyatörlerin montajı ve montajı

Birçok donanım mağazasında, gerekli sayıda parçadan monte edilmiş ve kurulum için tamamen hazır olan seçilmiş bir tip ve boyuttaki bir bataryayı satın alabilirsiniz, ancak ısıtma radyatörünü kendiniz monte etmeden ve bir su sistemine bağlamadan önce bir dizi valf ile donatmanız gerekir.

1. Seçilen bağlantı şemasına bağlı olarak, iki geçmeli kapağı (futorki) radyatörün giriş ve çıkış bağlantılarını bağlamak için kullanılacak olan gerekli açıklıklarına bükün;
2. Üst deliğin üst soğutma sıvısı boyunca konumlandırıldığı, içinden biriken havanın tahliyesi için gerekli olan bir Mayevsky valfi takmanız gereken üç geçiş tapasını (futorka) sarın ve kalan boştaki deliğe kör tapayı sarın;
3. Besleme ve geri dönüş boru hatlarına tek bir bilyeli valf takın ve bunların önünde iki tees ile, baypası, bataryayı kapatma veya sökme sırasında açılması gereken bir kapatma vanasıyla monte edin;

1. Daha önce yapılmış olan işarete göre, yatak braketlerini duvara monte edin, radyatörü üzerlerine takın ve kit içinde sağlanan standart fikstür yardımıyla sabitleyin;
2. Parantezleri düz bir şekilde monte ederken, Mayevsky hava boşaltma valfinin takılı olduğu akünün kenarının hafifçe kaldırılması gerektiğine dikkat edilmelidir;

1. Giriş ve geri dönüş vanalarını, bir flanş ve bir başlık somunu ile “Amerikan” konektörü ile radyatördeki ilgili burçlara bağlayın;
2. Bağlantının doğru olduğundan ve son olarak tüm dişli bağlantıların sıkıldığından emin olarak, boru hattı üzerindeki küresel vanaların yanı sıra yükselticideki giriş musluğunu açmanız ve sistemi soğutma sıvısıyla doldurmanız gerekir;
3. Otonom elektrik veya gaz ısıtması varsa, sistemin test çalıştırmasını yapın ve azami şartlarda bir süre çalışmasına izin verin, daha sonra sızıntılar için dikkatli bir şekilde kontrol edilmelidir.

İpucu! Tüm dişli bağlantıları monte ederken, herhangi bir donanım deposunda satın alınabilen su radyatörlerini bağlamak için standart kurulum kitinde bulunan kauçuk veya silikon contaların takılması zorunludur.

Sonuç

Yüksek katlı binaların dairelerinde pillerin değiştirilmesi en iyi, ısıtma sezonunun bitiminden sonra ilkbahar-yaz döneminde gerçekleştirilir. Şu anda ısıtma sistemindeki sıcak su basıncı olmadığı için yanma tehlikesi tamamen ortadan kalkmakta ve onun ve komşu dairenin suyla dolması olasılığı azalmaktadır.

Bu makalede ekli videoyu dikkatlice inceleyerek, ev tipi su radyatörlerini kurmak ve bağlamak için görsel bir kılavuz bulabilirsiniz.
