Isıtma radyatörlerinin bağlantı şemaları - olası seçenekleri

Isıtma tasarımı sürecindeki en önemli özelliklerden biri, ekipmanın performansını doğrudan etkileyen kurulum sürecidir. Ancak dairelerin ve kır evlerinin pek çok sahibi, bu işlemi daima doğru bir şekilde yerine getirmez ve bu da sürekli onarım sağlar. Bu yazıda, radyatörün sadece ısıtma sistemlerine doğru bağlantısını dikkate alacağız.

Enstrüman bağlantı seçenekleri

Belki de, ısıtma boru hatlarının döşenmesiyle başlamaya değecektir, bu nedenle radyatörün bağlantı şekli doğrudan ısıtmaya bağlıdır.

Isıtma için boru hatlarını döşemenin iki yolu vardır:

• monotube - burada soğutucu, bir borudan ısıtma radyatörlerine beslenir, birbiri ardına birbiri ardına sabitlenir ve yıkanırsa, ısıtma kaynağına geri döner. Kural olarak, güzergahın uzunluğunun% 20-30'unda zaten büyük ölçüde soğutulmuş soğutma sıvısı vardır.

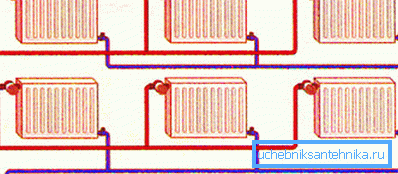

• İkiz tüp - iki bağımsız borudan oluşur: besleme ve geri dönüş, ve bu durumda soğutucu, ısıtma elemanlarının paralel bir bağlantısını içerir.

Modern pil tasarımları çoğunlukla dört olası boru hattı kurulum noktasıyla donatılmıştır (iki üst ve iki alt). Bu nedenle, radyatörlerin çeşitli sistemlere bağlanması çeşitli yollarla mümkündür.

Tek yönlü bağlantı

Bir ısıtma sistemi kurmanın en yaygın yolu, apartman binalarına gelince tek taraflı bir seçenek olarak adlandırılabilir.

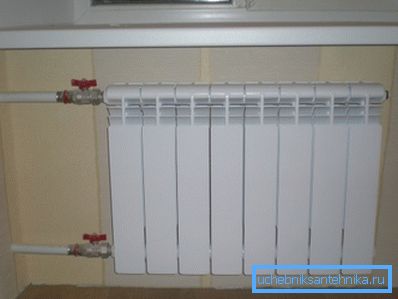

Bir ısıtma radyatörünü bağlama şeması, cihazın bir tarafında boru hatlarının bağlanmasını sağlar:

• Besleme borusu genellikle üst kısımdaki nozüle bağlanır.
• Ters alt konumda sabitlenmiştir.

Dikkat edin! Radyatörün besleme ve geri dönüş devresinin yer değiştirmesiyle tek taraflı olarak, sistemin% 7'ye varan ısı transferi kaybı mümkündür.

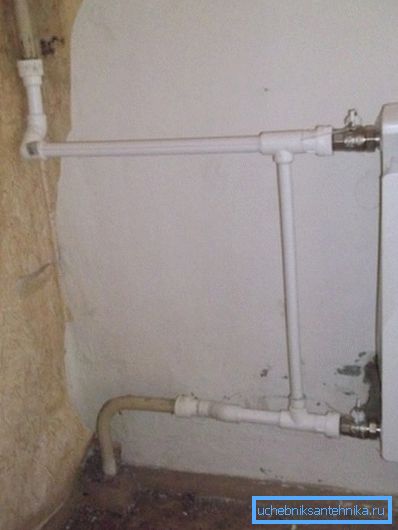

Akü boru hattının tek taraflı düzeni, mutlaka cihazın önünde “akış” ve “geri akış” ı birleştiren bir bağlantı teli içerir. Bu jumperın kendi ellerinizle sökülmesi son derece arzu edilmez, çünkü tüm merkezi ısıtma sisteminin çalışmasını bozabilir.

Isı transfer katsayısı, uzak alanın ısıtılmasının zayıflamasına bağlı olarak, 12-15 parçadan daha fazla olan, cihazın bölümlerindeki haksız artışı da azaltabilir.

Çapraz bağlantı

15 parçayı geçen parça sayısı olan ürünler için çelik radyatörlerin diyagonal bağlantı şeması en uygun olanı olacaktır.

Bu şemaya göre:

• Tedarik boru hattı, bir yandan üstte cihaza monte edilir.
• Öte yandan en düşük noktada yönlendirme.

Yukarıdan aşağıya ve çapraz olarak dağıtılan soğutucu, radyatörün tüm parçalarının tek biçimli ısıtılmasını sağlar. Besleme ve dönüş bağlantısı prensibinin ihlali, ısıtma ürünlerinden ısıtma gücünde% 40-50 azalma sağlayabilir.

NOT! Maksimum etki için, iki borulu ısıtma sistemlerinde çapraz bağlantı kullanılır.

Alt bağlantı

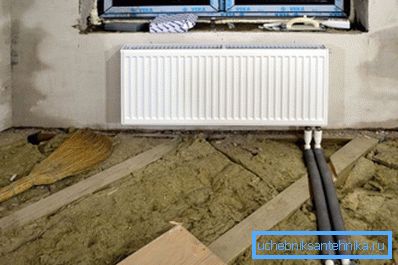

Radyatörlerin özel bir evde bağlanması için kabul edilebilir bir şema, boruların daha düşük düzenlenmesidir. İşlem, boru hatlarını cihazın farklı taraflarından en düşük noktalara bağlamaktan oluşur. Böyle bir bağlantı şemasında% 12-14 oranında bir batarya gücü kaybı, havanın sistemden çıkarıldığı hava valfleri takılarak ayarlanabilir.

Aynı zamanda, daha düşük radyatörlerle ısıtma verimliliğinin artırılmasına yardımcı olacaktır - sirkülasyon pompası ısıtmanın kurulumu.

İpucu! Cihazların boru hatlarına bağlandığı yerlerde kapatma vanalarının kurulması tavsiye edilir. Bu, tüm ısıtma sistemini kapatmadan onarım çalışmasının yapılmasına veya arızalanan pilin sökülmesine ve değiştirilmesine izin verecektir.

Radyatörleri kurma ve bağlama nüansları

Sabitleme şemasının pillerle nasıl seçildiğine bakılmaksızın, etkili bir ısıtma sistemi oluşturabileceğiniz, cihazların kurulumu için bir dizi kural vardır.

Radyatörlerin montaj talimatları aşağıdakileri önermektedir:

• Piller doğrudan pencere açıklıklarına veya kapı açıklıklarına (özel evlerde) monte edilmelidir - çünkü bu parçalar ana ısı kaybı kaynaklarıdır.
• Pili takarken, cihazdan normatif mesafelere uygun yapılara uymak gerekir:

• Zeminden yaklaşık 100-120 mm yükseklikte.
• Duvardan uzaklık 20-50 mm'dir.
• Pencere pervazının 100 mm altında.

Uzmanların tavsiyelerini dinlemenizi tavsiye ediyoruz, çünkü kurulum ve bağlantıdaki gözetim maliyeti - evinizi ısıtmanın verimliliğini ve maliyetini düşürmek.

Sonuç

Yukarıdaki bilgilerin ısıtma sistemi cihazlarını doğru ve sorunsuz bir şekilde anlamanıza ve kurmanıza yardımcı olacağını umuyoruz. Sonuçta, her şey düzgün bir şekilde yapılırsa, uzun yıllar boyunca para harcamazsınız ve aileniz ve dinlenmeniz için daha iyi olan yaklaşan onarımlar, maliyetler ve zaman hakkında düşünmeyin.
