Isıtma radyatörlerinin hesaplanması: termal enerji ihtiyacı

Bu yazının konusu bir apartman dairesinde veya özel bir evde ısıtma radyatörlerinin hesaplanmasıdır. Odanın ihtiyacının ısıda nasıl hesaplandığını ve ısıtma cihazlarının bölümünün hangi termal kapasitesinin yönlendirilmesi gerektiğini bulmalıyız.

Isı talebi

Bariz nedenlerden dolayı, radyatör sayısının hesaplanması, ısı ihtiyacının tahminiyle başlar. İnşaatçılar genellikle duvarların ısıl direncini, en soğuk beş gün sıcaklığını ve diğer birçok faktörü dikkate alan oldukça karmaşık şemalar kullanırlar. Bununla birlikte, karmaşık formüllerin doğuşuna girmeyeceğiz ve en kolay kullanım yöntemlerinden birkaçıyla tanışmayacağız.

Alan tahmini

Bölgenin basit bir hesaplaması, Rusya'nın merkezinde bir yerde Sovyet inşaatının bir apartman dairesinde bir apartmandan bahsediyorsak güvenilir bir sonuç verecektir. Özel bir ev için, tavanların yüksekliğindeki önemli değişiklik nedeniyle zaten uygun değildir: bu parametrede bir değişiklik, ısıtma sistemi tarafından ısıtılacak olan hava miktarını ve evin termal enerjiyi kaybettiği duvarların alanını etkiler.

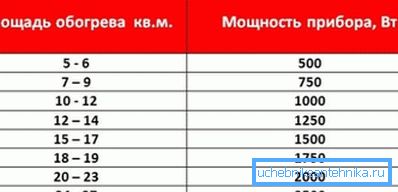

Radyatörlerin ısıl gücünün hesaplanması, ısıtılan alanın alanını 10'a bölerek yapılır: bir kilovat ısı 10 metrekarelik bir alanı ısıtmanızı sağlar.

Örnek olarak, 59 metrekarelik iki odalı bir dairede ısı ihtiyacını tahmin edelim.

Isıtmalı odalar - 20 metre genişliğinde salon, 18 metrelik yatak odası ve 8 metrelik mutfak.

1. Isıtıcıların toplam ısı çıkışı 59/10 = 5.9 kW olmalıdır.
2. Bu güç, odalar arasında 20: 18: 8 oranında bölünmelidir. Neden her odanın alanında basit bir ısıtma radyatörü hesabı kullanmıyorsunuz? Evet, çünkü bataryaların sadece bu odalara değil, aynı zamanda banyoya ve koridorlara, ısıtma cihazlarından yoksun olması gerekiyor. Basit bir denklemin çözümü bize sırasıyla 2.5 KW, 2.4 KW ve 1 KW radyatör güç değerleri verecektir.

Nüans: Mutfak kendi ısı kaynaklarından (en azından - soba ve buzdolabının ısı eşanjörü) sahip olduğundan, ısıtma için ısı çıkışı genellikle odalardan biraz daha az alınır - 0.6-0.8 KW / 10 m2.

Hacimce tahmin edilir

Biraz daha karmaşık olan, radyatörlerin gücünün odanın hacmine göre hesaplanmasıdır.

Hava hacminin kendisine ek olarak, bu hesaplama şeması bir dizi ek parametreyi de hesaba katar:

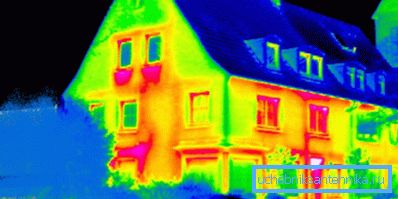

• Kapı ve pencerelerin varlığı. Kural olarak, boş bir duvardan çok daha fazla ısı kaybolur.

• Bina tipi (apartman dairesinde veya özel bir evde daire). İkinci durumda, ısıtılan oda, caddeye sahip geniş bir ortak çevre yapılarına sahiptir ve bunlar da ısı kaybını arttırır.

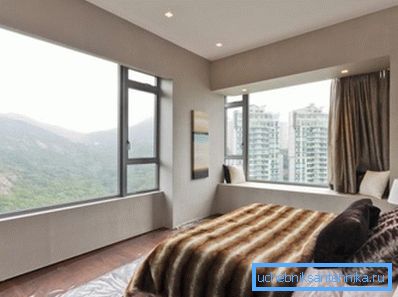

• Bir apartman durumunda - evin konumu. Köşe daire yine sokak ile en az iki ortak duvarlara sahiptir.
• Son olarak, hesaplama formülü, ülkenin bölgelerinin iklim özelliklerini dikkate alır. Açıkçası Yakutsk'ta ısı ihtiyacı Soçi'den daha büyük olacaktır.

Peki, ısıtma gücünü kübik kapasite ile nasıl hesaplayabilirsiniz?

1. Baz değeri için, ısıtılmış alan hacminin metreküpü başına 40 watt alınır.
2. Bir apartmanda köşe daireler için, 1.2 - 1.3 katsayıları kullanılmaktadır (caddede yaygın olan alanlara göre). Özel bir ev için, katsayı 1.5'e eşittir: hatırladığımız gibi, tüm duvarlar, zemin ve çatıdan ısı kaybedecektir.

1. Çarpmanın sonucu olarak, her pencereye 100 vat ve sokağa giden her bir kapıya 200 vat eklenir.
2. Ortaya çıkan değer bölgesel katsayı ile çarpılır:

Aşağıdaki şartlar için radyatörlerden (radyatör, konvektör, kayıt veya başka tip ısıtıcılardan) ısı transferini hesaplayalım:

• Isıtmalı oda, Verkhoyansk'taki özel bir evdir (ortalama ocak sıcaklığı -45.4 ° C, minimum -67.6 ° C'dir), 12 metre yüksekliğindeki tavanlar 3.2 metre yüksekliğindedir.

• Evin iki kapısı ve dört penceresi var.

Hadi başlayalım

1. Isıtılmış hacim 12 * 6 * 3.2 = 230 m3'e (yuvarlama ile) eşit olacaktır.
2. Isı çıkışının taban değeri 40 * 230 = 9200 watt'tır.
3. Bu özel bir ev olduğundan, bina zarfındaki ısı sızıntısı bizi 1,5 ile çarpmaya zorlayacaktır. 9200 * 1.5 = 13800 watt.
4. Pencereler ve kapılar durumu daha da kötüleştirecektir: 13800+ (4 * 100) + (2 * 200) = 14600.
5. Son olarak, iklim bölgesi de kendi ayarlarını yapacak: 14600 * 2 = 29200 watt.

Merakla: radyatörleri hesaplamak için tipik bir çevrimiçi hesap makinesi, -30 - -35C'nin altında bir minimum sokak sıcaklığı belirlemenize izin vermez. Buna göre, binamızın elde ettiği sonucun yarısı kadar olan binaya olan ihtiyacımızı termal güç olarak değerlendiriyor.

radyatörler

türleri

Öncelikle, ısıtma sistemlerinde kullanılan radyatör tipleri ve bunların temel özellikleri ile tanışalım.

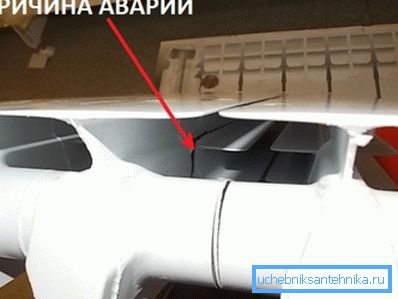

• Alüminyum piller - bağımsız ısıtma sistemleri için en popüler çözüm. Ana avantajları oldukça mütevazı bir fiyattır (her bölüm için 250 ruble); Dezavantajlar oldukça düşük ısı kapasitesine ve iç basınca (10-16 atmosfere kadar) orta dirençle bağıntılı olarak bağlanabilir.

Nüans: alüminyum bakır ile galvanik bir çift oluşturur. Alüminyum radyatörler bakır borularla aynı devrede kullanılamazlar: metaller arasında ortaya çıkan zayıf akım hızlandırılmış korozyona katkıda bulunur.

• Dökme demir, alçak basınçtan hidrolik basınca dayanıklıdır (aynı 10-16 atmosfer); ama çok daha büyük ısı kapasitesi var. Isıtma sisteminin termal ataleti periyodik çıra ile katı yakıtlı bir kazandan çalışması için çok kullanışlıdır.
• Çelik akülerin tanımlayıcı özelliği en yüksek dayanımdır.. Bu ısıtıcıların tüm merkezi ısıtma sistemlerinde kullanılmasına izin verir: sıcaklık ve basınç dalgaları tamamen kaynaklı bir yapı için kesinlikle güvenlidir.

Bir çelik radyatörün dezavantajları, malzemenin ılımlı ısıl iletkenliğini içerir, bu da finisajının neredeyse anlamsız olmasını sağlar: yüzgeçlerin uçları her zaman soğutma sıvısından çok daha soğuk olacaktır.

• Bimetalik radyatörler bu problemi tamamen çözer.. Kesitin çelik çekirdeği gerilme mukavemeti sağlar ve alüminyum kabuk yüksek ısıl iletkenliğe sahip geniş bir finisaj alanı sağlar. Bu tip batarya, merkezi ısıtma sistemi olan apartman sahipleri ile yakın zamanda bir hit.

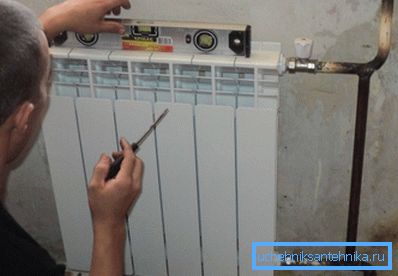

Nuance: Bimetalik radyatörler ile kendi ellerinizle bir merkezi ısıtma sistemi kurarken, metal-polimer veya plastik yerine çelik boruları seçmek daha iyidir. Talimatın sebebi nedir - anlaşılması kolaydır: eğer besleme hattı zaten 15'de kırılırsa, 50 kg / cm2'ye kadar basınç dalgalanmasına dayanabilecek piller monte etme noktası nedir?

Isı transferinin tipik değerleri

Belirli bir oda için ısıtma radyatörü kapasitesinin hesaplanmasından sonra, içindeki bölümlerin sayısını hesaplamak zorundayız. Açıkçası, bunun için ana parametreyi bilmeniz gerekir - bir bölümün ısı transferi.

Kesin değerler, her zaman ısıtıcı için veya üreticinin web sitesinde bulunan belgelerinde bulunabilir.

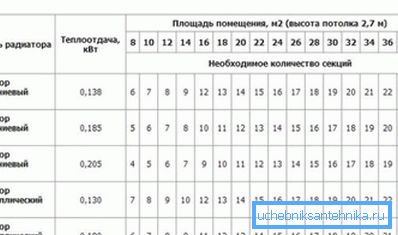

Tipik - piyasadaki çoğu ürün için aşağıdaki gibidir:

• Standart boyutta bir dökme demir bölüm (memelerin üzerinde 500 mm'lik bir merkez mesafesine sahip), yaklaşık 160 watt ısı salabilir.
• 180-watt bölümün ısı transferinden başlayarak ısıtmanın bimetalik radyatörlerinin hesaplanması gerçekleştirilebilir.
• Alüminyum ısıtma radyatörlerinin hesaplanması, genellikle, bölüm başına 200 watt değerinde yapılır.

Böylece, Verkhoyansk'daki evimiz için 29.200 / 200 = 146 alüminyum bölümüne ihtiyacımız var.

Her zaman olduğu gibi, bir takım nüanslar var.

1. Üreticiler, soğutma sıvısının 90 ° C'ye eşit bir sıcaklıkta ısı akışını gösterir. Gerçek değerler genellikle daha düşüktür.

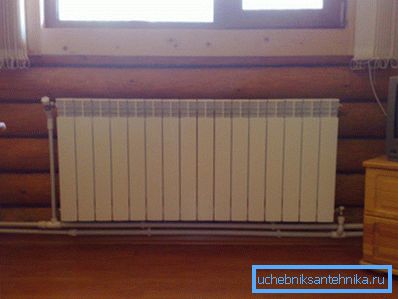

2. Uzun bölümlü ısıtıcının tek taraflı bağlantısıyla, son bölümler her zaman ilkinden daha soğuk olacaktır. 10 veya daha fazla bölümdeki radyatörün iki taraftan bağlanması daha iyidir; Böylece, kolektörlerin tüm uzunluğu boyunca soğutucu kanalı sağlayacağız. Ayrıca, bu durumda, bataryanın yıkanması gerekmeyecektir.

1. Çelik radyatörlerin hesaplanması problemsizdir çünkü bölümleri yoktur ve boyutlar modelden modele değişir. Cihazın termal gücü hakkında bilgi için üreticinin web sitesine gitmek zorunda kalacak.

Sonuç

Önerilen hesaplama yöntemlerinin, okuyucuların kendi evleri için ısıtma sistemini tasarlamalarına yardımcı olacağını umuyoruz.

Ekli video, her zaman olduğu gibi ek bilgi içerir. İyi şanslar!
