Isıtma radyatörlerinin kurulumu: normlar ve kurulum

Bir ısıtma radyatörünün montajı, sistemin bütününün çalışmasını belirleyen uygulamanın kalitesi olan kritik bir görevdir. Apartmandaki sellerden ve sızıntı bağlantılarından kaçınmak için, ısıtma cihazlarının kurulumu için prosedür ve kuralları bilmelisiniz. Isıtma radyatörünün nasıl kurulacağını size söyleyeceğiz.

Isıtma radyatörlerinin montajı

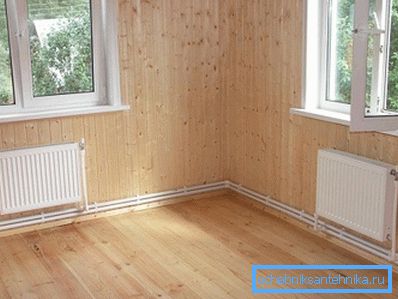

Boru düzenleri

Radyatörlerin montaj kuralları, ısıtma sisteminin tipine ve cihazların bağlanma yöntemine bağlı olarak değişebilir.

Sistem tipine göre:

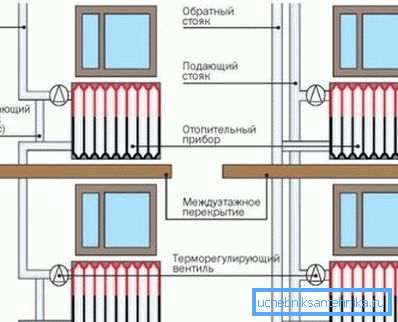

1. Tek boru. Burada ürünler, hem taşıyıcı hem de ısı taşıyıcısının dönüş akışını gerçekleştiren bir boruya seri olarak bağlanır. Bu durumda, önceki konvektörün dönüş akışı, diğerinin akışıdır ve her sonraki düğüm biraz soğutulmuş bir soğutucu madde alır;
2. İkiz-Tüp. Bu şemada, ürünler iki boru arasında paralel olarak bağlanır: tedarik ve geri dönüş. Bu durumda, yaklaşık olarak aynı sıcaklığa sahip soğutma suyu tüm düğümlere verilir;

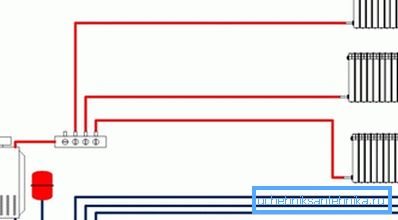

3. toplayıcı. Burada iki önceki yöntemin bir kombinasyonu vardır: iki boru hattı arasında, tedarik ve geri dönüş, tek konvektörlü tek boru devreleri paralel olarak bağlanır. Genellikle bu türden çok sayıda devre olduğu için, kablolama türünün isminin sebebi olan kollektörlerden bağlanırlar.

Dikkat edin! Bir sistemi diğerinden ayırt etmek kolaydır: tek borulu bir sistemde, her bir ısı eşanjörüne yalnızca bir boru sığar, iki borulu bir boruda, bir kolektör sisteminde iki boru vardır, her bir cihazdan iki boru bir kolektör düğümüne gider.

Radyatörlerin montaj şeması, iki veya tek borulu bir sistemin uygulanmasında ana farklılıklara sahiptir. Gerçek şu ki, ısıtma radyatörlerinin SNiP'ye göre tek borulu bir sisteme monte edilmesi, konvektörlerden birinin kırılması durumunda devrenin kırılmasını engelleyen bir bypass gerektirmektedir.

Kolektör ve iki borulu devrelerde, bataryalar paralel bağlanır ve devre kırılmaz. Isıtıcı radyatörün çıkarılması ve takılması sistemi kapatmadan mümkündür. Bunu yapmak için, sadece soğutucunun giriş ve çıkış ağızlıklarına monte edilmiş muslukları kapatın.

Dikkat edin! İki borulu ve kollektör kablolama sistemleri daha verimli ve aşamalı olarak kabul edilir, ancak ısıtma sistemi ve vanaların daha fazla sayıda borusu nedeniyle fiyatları daha yüksektir.

Batarya Bağlantısı Yöntemleri

Kablolamaya ek olarak, bir ısıtma radyatörünün nasıl monte edileceği boru hattına bağlı olarak etkilenir.

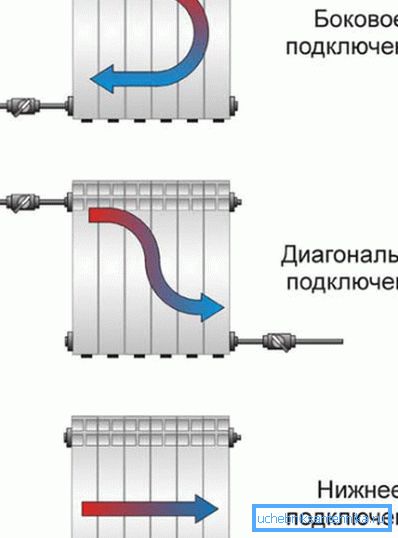

Bu tür üç yöntem vardır:

1. Yan bağlantı. Sovyet inşaat evlerinde en yaygın olanı, özellikle dikey kablolama ile, bir veya iki yükselticinin odaya girmesiyle, bataryanın bir tarafının bağlı olduğu iki dallanma borusu odadan girer;
2. Alt bağlantı. Bu yöntem, hat zemine veya altına doğru gittiğinde ve cihaz alt kolektör eksenine nozullara bağlandığında, yatay kablolamada daha tipiktir;

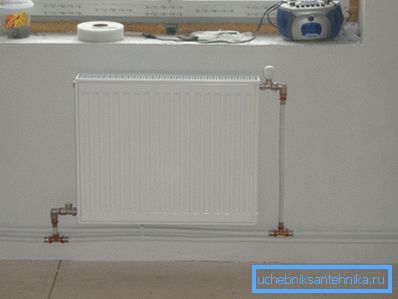

3. Çapraz bağlantı. Düzenin her iki sürümünde kullanılabilir. Burada, teslimat nozülü ürünün bir tarafındaki üst açıklığa girer ve geri dönüş, karşıt taraftaki alt açıklıktan dışarı çıkar.

Dikkat edin! Bağlantı şemasının doğru olduğu anlaşmazlıklar vardır. Taban bağlantısının en az verimli olduğu söylenebilir, diyagonal yöntem ise ısı değiştiriciyi en eşit şekilde ısıtır.

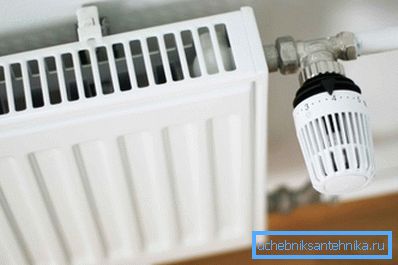

Kurulum kuralları

Radyatörleri kurmadan önce, kurulumları için temel kuralları ve düzenlemeleri öğrenmelisiniz.

Doğada oldukça tavsiye niteliğinde kurallar vardır:

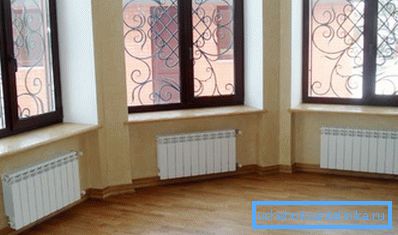

• Pil pencerenin altına monte edilmiştir. Pencere açıklığının merkezi ekseni, ürünün merkezi ekseni ile çakışmalıdır. Bu, camdaki taslakları ve yoğunlaşmayı önler;
• Giriş borularının, suyun hareketine doğru hafif bir sapma ile düzenlenmesi arzu edilir. Bu, ısıtma ünitesindeki havanın girişini ve birikmesini ve buna bağlı olarak ısı transferini engeller.

Daha sıkı kurallar da vardır:

• Pencere eşiği bataryayı tamamen kapatmamalıdır, aksi takdirde konveksiyon akımları pencere camını ısıtır, bu da pencere pervazına ve pencere eşiğinde yoğuşmaya neden olabilir;

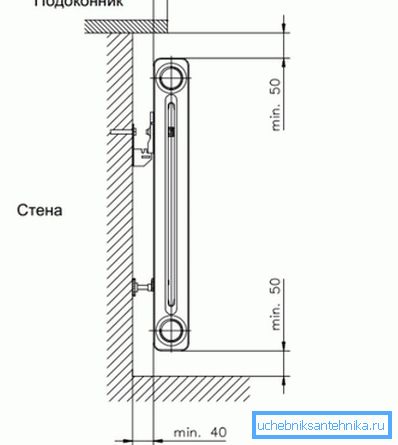

• Konvektörün üst kısmından pencere eşiğine kadar olan mesafe en az 5 cm olmalıdır;
• Ürünün tabanından zemine kadar olan mesafe 5 - 10 cm'den az olmamalıdır;
• Cihazın arka duvarı ve duvar arasında en az 4 cm boşluk olmalıdır;
• Pencere eşiği, cihazı yarıdan fazla kapatamaz.

Dikkat edin! Bu mesafelere uygunluk, iyi ısı transferi için bir ön koşul olan normal hava akışını ve hava akışını dolaşımına izin verecektir.

Pil kurulum prosedürü

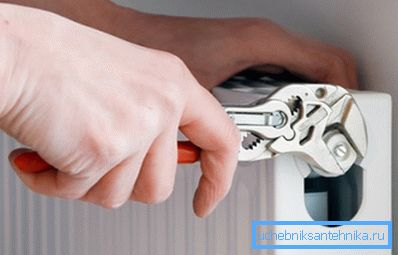

Isıtma konvektörünü kendiniz yüklemek istiyorsanız, işin sırasını bilmelisiniz:

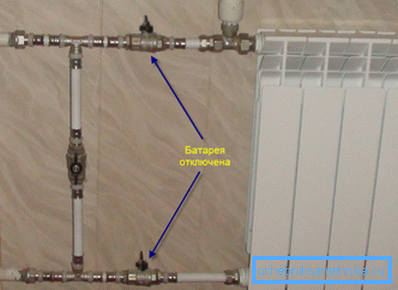

1. Tedarik musluklarını kapatın, ardından eski cihazı sökün;

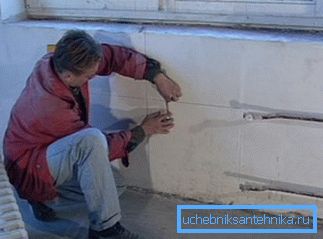

1. Yeni ürün için braketlerin montaj noktalarını işaretleyin;

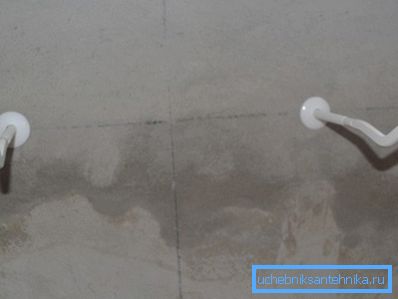

1. Parantezleri dübel veya ankraj cıvataları ile duvara sabitleyin;

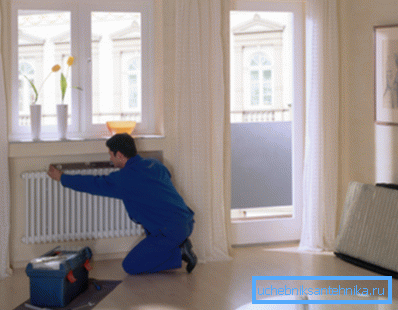

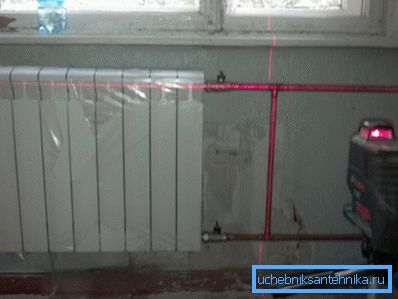

1. Ürünü parantezler üzerinde asar, geometriyi seviye yardımı ile kontrol eder: çarpıklıklar olmadan kesinlikle yatay durmalıdır;

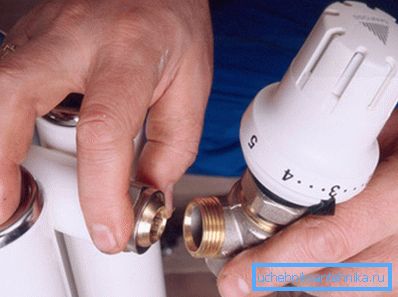

1. Bir armatür seti monte ediyoruz: valfi ve valfi, termal başlığın altında ve ayrıca hava sgon için Mayevsky valfi monte edin;

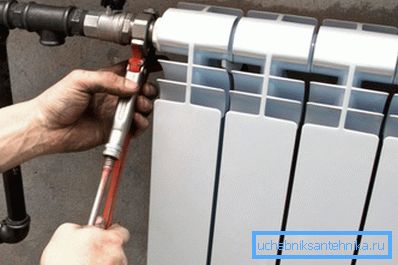

1. Boruları ana borudan ısı dönüştürücüsüne bağlayın.

Dikkat edin! Dökme demir radyatörlerin montajı, ağırlıkları birçok kez modern alüminyum veya bimetalik analogları aştığı için, daha ciddi hazırlama ve sabitleme bağlantılarının seçilmesini gerektirir.

Sonuç

Bu cihazların kalitesi evin konforunu belirleyeceğinden, ısıtma cihazlarının değiştirilmesi ve montajı ciddiye alınmalıdır. Doğru şekilde kurmak için, kurulum talimatlarını ve kabul edilen standartları izlemelisiniz. Makalenin sonundaki video, işinizdeki hatalardan kaçınmanıza yardımcı olacaktır.
