Isıtma radyatörlerinin montajı: akümülatörün yardımı olmadan

Kiralanan inşaat ekiplerinin hizmetlerinin fiyatı oldukça yüksek olduğu için, pilleri bir dairenin veya özel bir evin ısıtma sistemi düzenlemesine koymak oldukça pahalı bir girişimdir. Bu nedenle, birçok kişi kendi elleriyle radyatörlerin kurulumunu gerçekleştirir.

Bununla ilgili karmaşık bir şey yok. Tüm eylem dizisi aşağıda detaylı olarak açıklanmıştır.

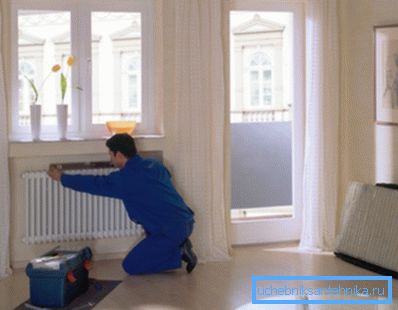

Kendinden yüklemeli radyatörler paradan tasarruf edecek

Boru hatlarına yerleştirme seçimi

Bir apartman dairesinde veya özel bir evde bir ısıtma radyatörü monte etmeden önce, sıcak suyun ona nasıl sağlanacağına karar vermeniz ve ısı verilmiş olan ısı taşıyıcıyı deşarj etmeniz gerekir. Isıtma radyatörlerinin montaj şeması, ısıtma ağının (tek boru veya iki borulu) düzenlenmesi, akülerin tasarımı ve bunların içindeki bölümlerin sayısına bağlıdır.

Ana seçenekleri göz önünde bulundurun:

  1. Yan nozullara tek yönlü bağlantı. Soğutucuyı tedarik etme yöntemi en popüler olanıdır. Bu durumda, giriş borusu bataryanın üstüne, deşarj borusuna - tabana bağlanır. Çözümün avantajı, bu şekilde cihazın maksimum verimliliğinin elde edilmesidir.

Giriş borusu ısıtma panelinin tabanına bağlanabilir, ancak ısı çıkışı% 5'ten daha fazla azalır.

Fotoğrafta - radyatörün tek yönlü bağlantısının şeması

İpucu! Birçok bölüme sahip bataryaları takarken, yetersiz su kaynağı nedeniyle sonuncusu ısınabilir. Bu durumda, ek olarak ısı eşanjörü kanal uzantısının donatılması tavsiye edilir.

  1. Alt bağlantı. Ana boru hatlarının zemin kaplaması veya kaide altında saklanması durumunda kullanılır. Avantajı maksimum estetiktir - borular odanın görünümünü bozmaz. Kısa uzantıları zeminden çıkar ve hemen akünün gelen memeleri ile birleşir.

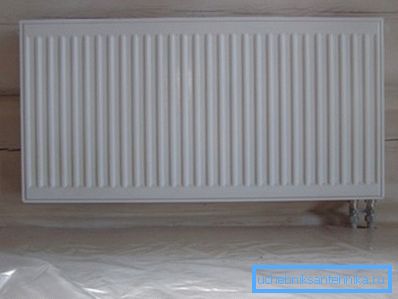

Akünün alt bağlantısı: borular tamamen görünmez
  1. Isıtma radyatörünün köşegen montajı kendiniz yapın. Bu yöntem sadece büyük bir pil takılıysa kullanılır (bölüm sayısı 12'yi aşar). Giriş boruları, bataryanın bir tarafındaki üst nozulu birleştirir ve karşı taraftaki kenardaki alt açıklıktan dışarı çıkar.

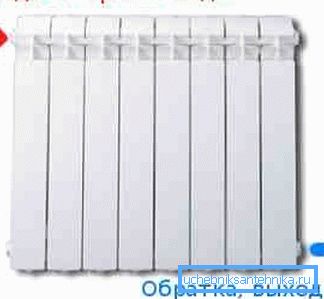

Diyagonal Batarya Bağlantı Şeması

Ayrıca, soğutucu akışkanın aktarılmasının iki yolu vardır:

  • Tutarlı - bu durumda, ısıtılmış su ısıtıcıdan ve arkadan akar, daire veya evde kurulu her bir radyatörden geçer;
  • paralel - ısıtma ağının kurulumu sırasında, ana akü, ısıtma akülerinin bağlantı parçalarından çarpıldığı yerde döşenir.

Daha az malzeme tükettiği için ilk yöntem daha ekonomiktir. Ancak, radyatörlerin tamiratı için ihtiyaç ortaya çıkarsa, tüm şebekeyi kapatmak ve soğutucu akışkanı tahliye etmek gerekir, ki bu da soğuk mevsimde imkansızdır.

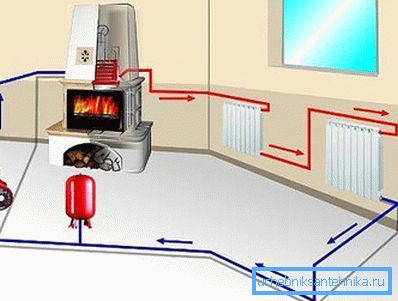

Radyatörlerin ardışık bağlantısı

Bu şemanın diğer bir dezavantajı, ısının eşit olmayan dağılımıdır. Kazana (veya evin üst katlarına) daha yakın monte edilen piller daha fazla ısınır. Farklı sayıda bölümlerin kurulması bu durumla başa çıkmanıza yardımcı olacaktır (ısıtıcıdan ne kadar uzak olursa, daha fazlası).

İkinci yöntem, büyük boruların, vanaların ve bağlantı elemanlarının kullanılmasını gerektirir. Ancak paralel ısıtma sistemi birkaç bağımsız parçaya bölünebilir.

Radyatörün onarımı, ısıtmanın kapatılmasını gerektirmez. Şebekelerin bu özel bölümüne ısı taşıyıcının erişimini engellemek için vinçlerin yardımı ile yeterlidir.

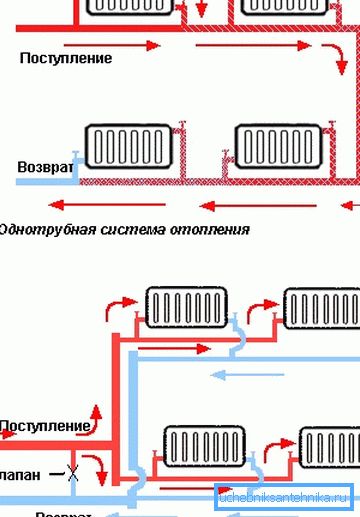

Tek borulu ve iki borulu ısıtma sistemlerinde radyatörlerin paralel bağlantısı

Burada da kusurlar yoktu. Borulardaki akışkanın basıncı düşükse, radyatöre daha az miktarda ısıtılmış su akar ve bu da ısıtma verimliliğini azaltacaktır. Bundan kaçınmak için, giriş ve çıkış borusu arasındaki baypaslar (taşma boruları) daha küçük çapta yapılmalı ve kesme vanaları ile donatılmalıdır.

Bağlantı radyatörleri

Genel gereksinimleri

Yüklediğiniz malzemelere bakılmaksızın, arızasız olarak takip edilmesi gereken radyatörlerin montajı için bazı kurallar vardır.

Özellikle, binanın çeşitli yapısal elemanları ile ısıtma panelinin arasındaki mesafe hakkında konuşuyoruz:

  1. Isıtma radyatörünün üst kenarı ve pencere eşiği arasında en az 10 cm boş alan olmalıdır.
  2. Zemin kaplaması ve ısıtma panelinin alt yüzeyi arasında en fazla 12 cm genişliğinde bir boşluk olmalıdır.
  3. Isıtma paneli ile sabitlendiği duvar arasındaki boşluk 2 ile 5 cm arasında olmalıdır. Unutmayın ki radyatörün arkasındaki dikey yüzey bir ısı yansıtıcı malzeme tabakası ile kaplıysa, kit içerisinde bulunan montaj braketlerinin uzunluğu yeterli olmayabilir. diğer aksesuarları satın almak zorunda kalacak.

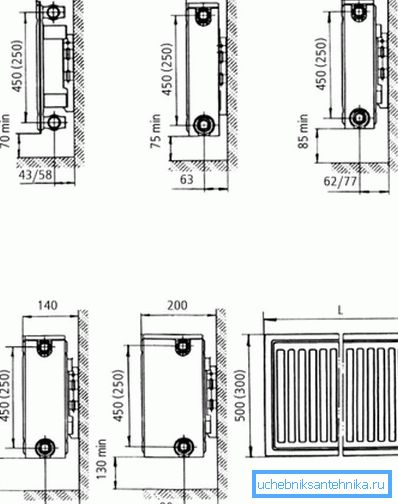

Pilleri bağlarken duvara ve zemine tavsiye edilen mesafe

Dikkat edin! Yukarıda açıklanan gereksinimler, havanın doğal taşınmasını, yani odadaki soğuk ve sıcak hava kütlelerinin karışmasını organize etmeyi mümkün kılar. Bu nedenle, oda daha hızlı ve eşit bir şekilde ısınır. Gözlemlenmemeleri, soğuk ve ılık hava alanlarının, camların buğulanmasının ve diğer sorunların ortaya çıkmasına yol açar.

İşin sırası

Alüminyum veya çelik muadillerinin yanı sıra dökme demir radyatörlerin montajı aşağıdaki gibidir:

  • sökülmüş eski ısıtma ekipmanı;
  • Yeni aküyü tutan braketlerin sabitleneceği işaretleme yapılır;
  • sabitleme donanımı takılmıştır (bunun için dübel veya ankraj cıvatalarına ihtiyacınız olacaktır);

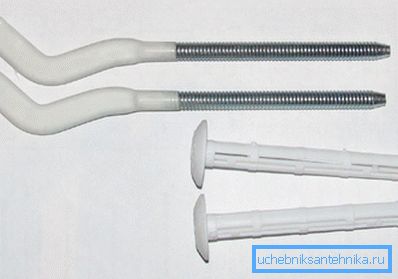

Batarya montaj braketleri
  • Isıtma paneli monte edilir (gerekli sayıda parça monte edilir, Mayevsky muslukları, stop vanaları, termostatlar, vs.) monte edilir;
  • bitmiş batarya kancalara asılır (düzenek ve sondaj düzgün bir şekilde yapılmışsa, ısıtma panosu, sağlanan yere kolayca “yatar”);
  • boru hattı ile kenetleme yapılır (bu amaçla özel dişli kaplinler kullanılır - vardiyalar).

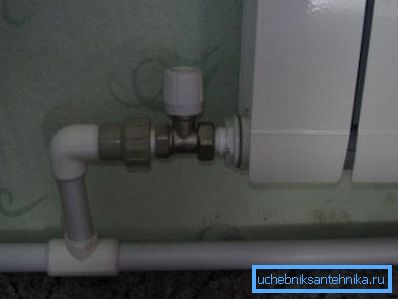

Akü bağlantısının borunun içerisine yerleştirilen yeri dikkatlice kapatılmalı ve vanalarla donatılmalıdır.

Dikkat edin! Sızdırmazlık eklemlerine daha fazla dikkat verilmelidir. Burada, çoğu zaman, diğer şeylerin yanı sıra, sistemin yayılmasına yol açabilecek sızıntılar meydana gelir.

Sonuç

Isıtma aküsünün takılması oldukça basit bir işlemdir, ancak tüm adımları dikkatli ve verimli bir şekilde gerçekleştirilmelidir. Ancak o zaman monte edilen iklim ağı evde rahatlık ve rahatlık sağlayacaktır.

Aşağıdaki videoda alan ısıtma sistemlerinin tasarımı hakkında daha fazla bilgi edinebilirsiniz.
