Isıtma radyatörlerinin seçimi: uygulama tarafından

Bir radyatörün nasıl seçileceğini size anlatmaya çalışacağız. Bu, sadece genel bir bakış, belirli bir gösterge değil, çünkü bu oldukça bireysel bir konu olduğu için bir rezervasyon yapacağız.

Yine de, evinizin teknik şartlarının özelliklerini belirli kriterler altında değiştirirseniz, kendiniz seçtiğiniz şeyi belirleyebilirsiniz. Ayrıca, sadece ısıtma cihazlarının yapıldığı malzemelerin değil, aynı zamanda güç ve hesaplamalarının da bir sorusu olacak, ancak tematik bir video klip bilginizi pekiştirecektir.

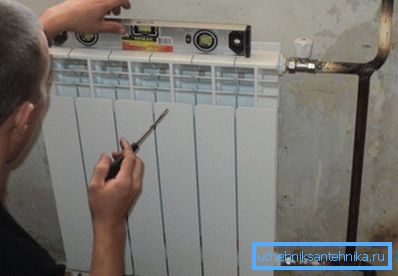

Radyatör kurulumu

Radyatörler. seçim

Not. Bir ev veya daire için bir radyatör seçerken, birkaç kriteri dikkate almanız gerekir. İlk olarak, çalışma basıncı ve sistemdeki tahmini basınç, ikincisi, soğutma maddesi ile uyumluluk için üretim malzemesi, üçüncü olarak, odanın hacmine göre değeri ve dördüncü olarak estetik görünümdür.

Dökme demir

Dökme demir

En üstteki fotoğrafta, özellikle şu ana kadar üretimini durdurulamayan bir dökme demir batarya olan SSCB'de yaşamayı başaran eski nesil için acı çeken bir aşina görüyorsunuz. Böyle bir cihazın ana avantajı herhangi bir soğutucu ile uyumluluk olarak adlandırılabilir ve gri demir gücü şikayete neden olmaz.

Kruşçev dönemindeki konutlarda, evin inşaatı sırasında kurulan bazı dairelerde hala radyatörler var! Bu inanılmaz görünebilir, ancak bu doğrudur - komşularım 52 yıldır ısıtmayı tamir etmediler (ev 1963'te inşa edilmişti) ve bu süre zarfında sızıntılar sadece borulardaydı!

Tabii ki bu, dökme demirin çok uzun süre dayanması gerektiği anlamına gelmez - 10-20 yıl içinde sızıntıların meydana geldiği birçok durum vardır, ancak bu talimat genellikle 30 yıllık bir hizmet ömrüne sahiptir. Ancak, bu tür hatalar, demirin kötü durumundan değil, bölümlerin kalitesiz montajından kaynaklanabilir - kural olarak, malzemenin kendisi ortaya çıkmaz.

Ekteki belgeler çalışma basıncını belirtir - duvar kalınlığına bağlı olarak 9-12 atmosfer olabilir, ancak basınç testi (test) 14-16 atmosfere ulaştığında, aletler tek kanallı ve iki kanallı olabilir.

Dökme demirin kendine özgü bir özelliği vardır - uzun süre ısıyı korur, merkezi ısıtma için çok uygundur, ancak otonomi için oldukça uygun değildir, çünkü kalın bir duvarı ısıtmak da kolay değildir. Ayrıca, bu tür bölümlerde, yine enerji kaynaklarına ihtiyaç duyulan çok yüksek su tüketimi söz konusudur. Cihazın büyüklüğüne bağlı olarak bir bölümün ağırlığı 3,5 kg ila 7,1 kg arasında olabilir.

çelik

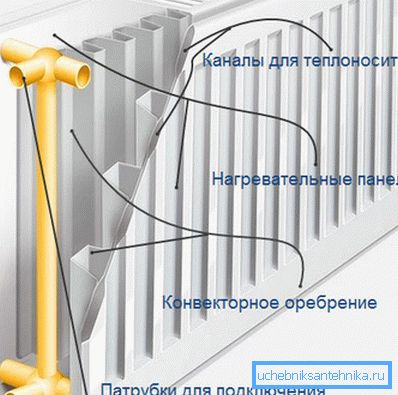

Panel tipi

Isıtmanın çelik panel radyatörleri, muhtemelen tüm benzer cihazların en düşük fiyatıdır, ancak bu, yapının arızasını göstermez - sadece malzeme ve üretim maliyetleri çok daha azdır.

Paneller hakkında konuşuyorsak, bunlar bir, iki veya üç parça olabilir, ancak her biri, sıvı için damgalı kanallara sahip olan ve kaynak ile bir araya getirilen iki profile sahiptir. Bu gibi parçalar, üst resimde görüldüğü gibi, bağlantılar ile birbirine bağlanır.

Cihazın kaç panelden oluştuğuna bağlı olarak, hava konveksiyonunu optimize etmek için ek elemanlar ona eşlik eder.

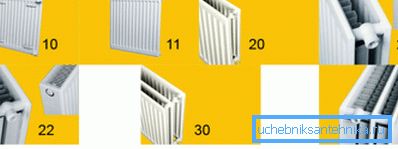

Sayıları yaz

Fotoğraf için açıklamalar:

  • 10 - konvektör ve kaplama olmadan tek panel;
  • 11 - konvektörlü ızgarasız tek sıra;
  • 20 - konvektörsüz, dışbükey ızgaralı çift sıralı;
  • 21 - çift sıralı, konvektif kanatçıklar, muhafaza;
  • 22 - çift sıra, iki konvektif kanatçık, kasa;
  • 30 - üç sıralı, konvektif finisans yok, üstte beşik;
  • 33 - üç sıralı, üç konvektif yüzgeçler; kapsamaktadır.

Not. Yukarıda sunulan bu tür radyatörlerin ısı transferinin verimliliği, az ya da çok havanın havayı alma kabiliyetine bağlıdır. 10 ve No. 11 no'lu tipler sadece termal enerjiyi duvardan verir, bu nedenle en zayıf olanlardır.

Bu tür cihazların ucuzluğu, küçük boyutları ve montaj kolaylığı nedeniyle, özel sektörde tercih edilir. Üreticiye bağlı olarak yukarıda açıklanan cihazların çalışma basıncı, 8 ila 10 atmosfer arasındadır.

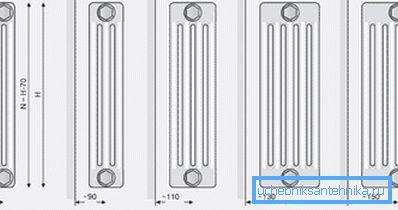

Borulu çelik radyatörler

Çelikten imal edilen boru şeklindeki cihazlar, tasarım açısından çok daha pahalı ve daha karmaşıktır - çoğu kişiye aşina olan dökme demir radyatörlere çok benzemektedirler, ancak çalışma basıncından daha az değil, basınç testinde en az 12 atmosfer ve 16 atmosfer daha hızlı ısınırlar. Bu tür ısıtıcıların ana problemi, çok yüksek maliyetlerdir - yerli cihaz, ithal bimetalikten daha fazla maliyetlidir.

alüminyum

Alüminyum radyatörler

Alüminyumun bu durumda bir metal olarak ana avantajı, yüksek ısı transferi ve düşük ağırlığıdır, ancak her şey o kadar basit değildir - alaşımlardan yapılmıştır. Üretim yöntemlerinden biri silikonun% 12'sinin eklendiği döküm yöntemidir - silyon adı verilen bir alaşım.

Bu tür bir cihaz yeterince kalın duvarlarla donatılır ve 6 ila 16 atmosfer arasında bir çalışma basıncına dayanabilir.

Bir başka yöntem ekstrüzyon, yani aletin dikey kısımları alüminyum ekstrüzyonu ile yapılır, fakat yine de kollektör aynı silumdan dökülür, ancak bazı durumlarda ekstrüzyonla da üretilir. Bundan sonra, tüm parçalar birlikte bastırılır.

Ancak, hem döküm hem de ekstrüzyon radyatörleri özellikle yüksek kalitede değildir - bunlar derzlerde akabilir ve bunlardan gelen ısı eşit olarak dağılmaz.

Tamamen farklı bir hat, anodize edilmiş bataryalardır, bunun için en yüksek kalitede saflaştırılmış alüminyum kullanılır - metalin yapısını değiştiren ve sonrasında korozyondan korkmayan üretim prosesi sırasında anodik oksidasyon yapılır.

Kaplinler bölümleri bağlamak için kullanılır ve ön yüzleri çok pürüzsüzdür ve ısı çıkışı üniform ve yüksektir. Buna ek olarak, çok yüksek bir çalışma basıncı vardır ve modifikasyona bağlı olarak 50-70 atmosfere ulaşabilir, ancak bu tür ısıtıcıların maliyeti çok yüksektir.

Not. Alüminyum cihazlar (anot olanlar hariç) sadece bağımsız ısıtma sistemlerinde kullanılmalıdır. Ayrıca, soğutucuya antikorozyon katkıları eklenmelidir.

Bimetalik

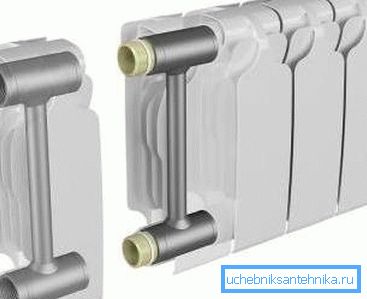

Bimetalik radyatör tasarımı

Hemen, radyatörlerin teknik özelliklerini etkileyen bimetal ve polibimetal olduğu söylenmelidir. Herkes, elbette, kavramın kendisinin erime olmaksızın yapışma düzeyinde iki metalin bağlantısını kastettiğini anlar.

Yüksek basınç altında kaynaklı çelik göbek alüminyum ile dökülür - sonuç olarak, soğutucu madde sadece çelikle temas eder (korozyon tehlikesi ortadan kalkar) ve alüminyum gömlek mükemmel bir ısı iletkeni olarak işlev görür ve buna ek olarak iyi bir estetik görünüm sağlar.

Ayrıca, bazı durumlarda çekirdek bakırdan yapılabilir - soğutucu korozyon çeliklerine antifriz ilavesiyle otonom sistemler için ısıtma radyatörünün seçimi. Bu seçenek en uygun çözümdür.

Polibimetalik radyatörlerde, çekirdek, dikey kanalların çelikten ve yatay - alüminyumdan yapıldığı çelik ve alüminyum olmak üzere iki metalden oluşur. Bu kombinasyon, ısı transferinde bir artışa yol açar, ancak aynı zamanda, sıcak suda alkaliler (özellikle merkezi ısıtmada) alüminyum korozyonuna neden olur. Ek olarak, ısıtıldığında Al ve Fe'nin farklı fiziksel özellikleri, kanalın yer değiştirmesine yol açabilir.

Bimetalik ısıtıcılar, kesitsel veya yekpare olabilir, ancak teknik göstergelerde açıkça farklıdır:

Radyatör tipi ömür Çalışma basıncı Termal güç
yekpare 50 yıl 100 bar 100-200Vt
bölümsel 20-25 yıl 20-35 bar 100-200Vt

Karşılaştırma tablosu

Bu tür radyatörler hem otonom hem de merkezi ısıtma için uygundur, ancak ikinci durumda (özellikle yüksek binalarda) bu, sistemdeki basıncın bazen 9-12 atmosfere ulaşabileceği ve suyun orada temizlenmediği ve taşınamadığı gerçek bir pıhtıdır. demir dışı metaller için tehlikeli olan çeşitli aktif elementlerdir.

Güç hesaplama

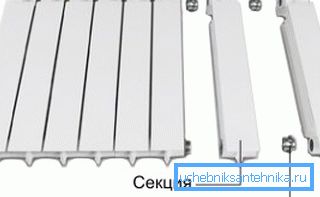

Prefabrik bölüm
  • Şimdi, tavandaki radyatörlerin gerekli gücünün nasıl hesaplanacağını görelim, eğer tavanlar standart yüksekliği 240-260 cm'yi geçmiyorsa ve burada bir metrekare için SNiP 2.04.05-91 * 'e göre 100W termal enerjiye ihtiyacınız var.. Örneğin, 3.55.5 m'lik bir oda alalım, yani 3.5 * 5.5 * 100 = 1925W veya 1.925kW'a ihtiyacımız olacak ve bu değer için bir ısıtma cihazı seçmemiz gerekiyor.
  • Bir panel radyatörünü seçerseniz, o zaman gücüne dikkat etmeniz ve bir veya iki cihazı almanız gerekir, böylece miktar en az 2 kW'dır (her zaman yuvarlanır), fakat bölümler söz konusu olduğunda, sadece toplam güçlerini hesaplamanız gerekir.. Örneğin, ortalama güç bölümünün 170W veya 0.17kW'a ulaştığı bimetal'i alın ve aynı alan için parça sayısını hesaplayın. 1,925 / 0,17? 11,35, o zaman 12 bölüme ihtiyacınız olacak.
  • Isıtma radyatörü nasıl seçilir, yüksek tavanlı bir oda varsa - burada, aynı SNiP'ye göre, norm 41W / m3. Aynı alana sahip bir oda alın, ancak 3m tavanlı, gereken gücün 3.5 * 5.5 * 3 * 41 = 2367.25W, daha sonra 2367.25 / 170? 13.9 olacağı anlamına gelir, yani 14 bölüme ihtiyacınız olacaktır. Bir veya iki cihazda monte edilebilir.

Sonuç

Evinizdeki ısıtmayı kendi ellerinizle kurmak istiyorsanız, o zaman radyatörlerin gücünü seçerken ve hesaplarken, çok sayıda pencerede meydana gelen ısı kayıplarını, sık sık havalandırılan, vb. Bu nedenle, ısı kaybı olasılığına bağlı olarak, her zaman alınan gücü 100-200W veya sadece bir bölüme ekleyin. İyi şanslar!
