Isıtma radyatörü için regülatör: tasarım özellikleri, montaj

Geleneksel olarak, ısıtma radyatörlerinin sıcaklığının düzenlenmesi, sıradan valfler vasıtasıyla gerçekleştirilmiştir. Yani, soğutucu akışkan borusuna normal ısıtılmış bir musluk monte edildi, bu sayede ısıtılmış suyun akışı arttırılabilir veya tam tersi de azaltılabilir.

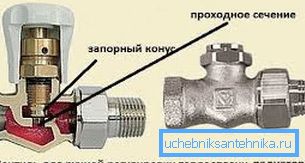

Geleneksel bir valf cihazının diyagramı

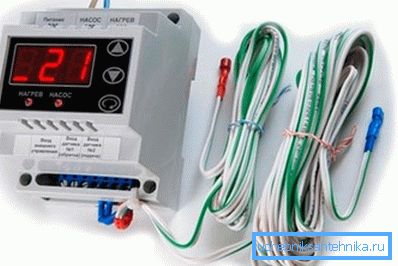

Otomatik kazan kontrolü için kontrol cihazı seti

Bu çözüm, basit bir uygulama biçimine rağmen, büyük bir dezavantaja sahipti, düzenleme mikroklima veya termometrenin kişisel algısına bir gözle kendi elleriyle gerçekleştirildi.

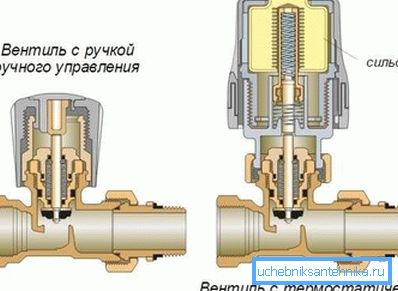

Geleneksel vana ve termal kafa tasarımlarının karşılaştırılması

Daha teknolojik olarak ilerlemiş ve aynı zamanda sıcaklık parametrelerini kontrol etmenin basit bir yolu, soğutucu akışkanın yoğunluğunu tek başına arttırma veya azaltma ihtiyacını belirleyen bir cihaz kurmaktır.

Böyle bir cihaz, bir ısıtma radyatörü ısıtma regülatörüdür - bir termostatik kafa. Bu cihaz ayrıca bir termal kafa veya bir termostat gibi isimlerle bilinir ve belirli bir odadaki belirtilen sıcaklık parametrelerini otomatik olarak korumak için kullanılır.

Tasarım özellikleri

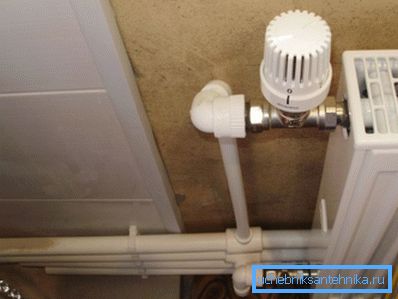

Dikey monte termostat

Radyatör üzerindeki modern otomatik sıcaklık kontrol cihazı, soğutma suyu besleme borusuna monte edilir ve kapalı bir durumda harici olarak küçük bir cihazdır.

Termostat yapıcı olarak iki bölümden oluşmaktadır:

  • Soğutucu akışını kapatan ve açan bir valf;
  • Valf tepki aralığını ayarlayan termostatik eleman.

Gövde, radyatör vanası gövdesine konfigürasyonda benzerdir, fakat normal valf yerine, gövde üzerinde bir termostat bulunmaktadır. Termostatik kafanın yüzeyinde sıcaklık rejimlerine karşılık gelen bir mezuniyet uygulanır. Mezuniyete uygun olarak, otomatik olarak desteklenecek olan istenen modu ayarlayabilirsiniz.

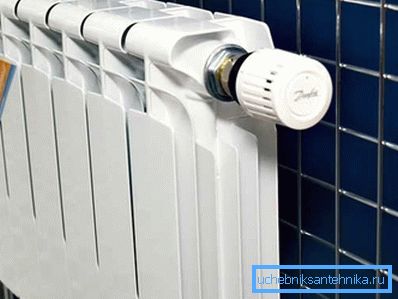

Yatay termostat düzeni

Hareket prensibine göre, termal kafalar iki kategoriye ayrılır: mekanik ve elektronik.

Bu değişikliklerin cihazını daha ayrıntılı olarak ele alalım.

  • Uygulamanın etkinliğine rağmen, mekanik regülatörün tasarımı basittir. Cihaz kapalı hermetik yapıya dayanmaktadır - körükler. Körükler, basınç düşüşlerine duyarlı bir sıvı ile doldurulur - sıvı veya gaz.

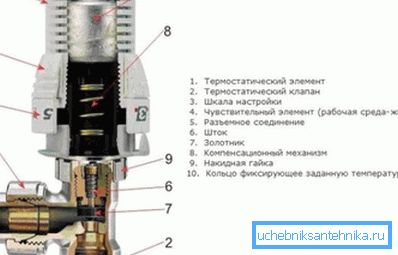

Cihazın mekanik regülatörü düzeni

Önemli: Gazla doldurulmuş cihaz modifikasyonları, özellikle ortam sıcaklığı ve basıncındaki değişikliklere duyarlıdır. Bu sebepten ötürü, bu pervazların üzerine, pervazın öne doğru çıkıntı yapan bir kenarı bulunmayan bataryaların üzerine monte edilmesi gerekmektedir.

Odadaki hava sıcaklığı yükseldikçe, körük içine pompalanan ortam genişler. Sonuç olarak, soğutucunun aküyü kısmen veya tamamen durduran kapatma valfi kapanır.

Soğutucu akışının yoğunluğunu azaltarak, pil soğur ve odadaki hava sıcaklığı düşer. Sonuç olarak, körük içine pompalanan ortam sıkıştırılır ve valf akış portunu açar.

Cihazların ayırt edici bir avantajı, sıvının basınç düşüşlerine duyarlı olması ve valfi sıcaklığın eşitlenmesi için gerekli olduğu kadar düzgün bir şekilde kapatması nedeniyle ayarın düzgünlüğüdür;

  • Termostatların elektronik modifikasyonu, kullanımı daha uygundur ve sıcaklığı korumak açısından daha stabildir.

Elbette, elektronik cihazların fiyatı, mekanik regülatörlerin maliyetinden daha yüksektir. Ancak bu farklılık, işlemin basitliği ve verilen sıcaklık parametrelerini gereken seviyede tutmanın doğruluğu ile tamamen doğrulanmaktadır.

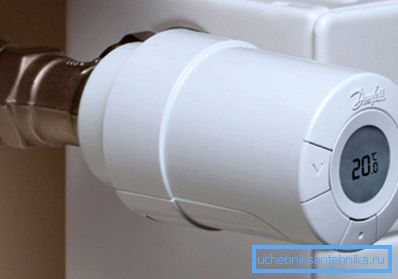

Fotoğraf elektronik termal kafasında

Elektrikli termostatın kalbinde programlanabilir bir mikro işlemci bulunmaktadır. Mekanik bir cihaz bir çalışma moduna ayarlanmışsa, haftanın her günü için bir elektriksel modifikasyon programlanabilir.

Standart AA pilleri kullanan elektronik cihazların çalışması için. Kullanım kolaylığı için, termostatların bazı versiyonlarında bir akü şarj sensörü bulunmaktadır.

Bu farklılıklara ek olarak, aşağıdaki ayırt edici özellikleri göz önünde bulundururuz:

  • Modern termostatlar doğrudan veya açısal yürütme ile yapılabilir. Bir ya da bir başka modifikasyon seçimi, montaj işlerinin sadeliği ve verimliliği açısından önemlidir;
  • Regülatörler, valf çıkışının farklı bir enine kesitiyle üretilmektedir. Bu nedenle, tek borulu ve iki borulu sistemlerin düzenlenmesi için modeller seçmek mümkündür;
  • Regülatörler uzak veya entegre bir sensörle yapılır. Belirli bir modelin seçimi, radyatörün ve montaj alanının tasarım özellikleri tarafından belirlenir.

Hangi termostat daha iyidir

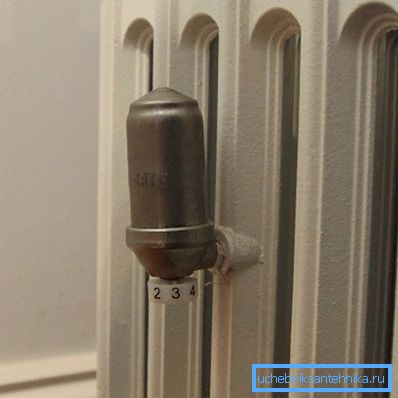

Regülatörün dökme demir batarya bölümünde olağandışı konumu

Hangi termal başlığın seçileceğini anlamaya çalışalım, böylece radyatörlerin ayarı basit ve etkilidir.

Hangi cihaz seçilir - sıvı veya gaz dolgulu körüklü?

Kural olarak, bu vesileyle özel mağazalarda satıcılar oybirliği ile ilgili bir fikre sahip değildir, çünkü bu değişikliklerin her ikisi de karakteristik avantajlara sahiptir.

  • Gazla doldurulmuş körük regülatörleri, algılama elemanının odadaki hava basıncındaki değişikliklere daha büyük bir tepki ile ayırt edilir;
  • Sıvı tipi modifikasyonlar bu kadar hızlı değildir, ancak yanıtları daha doğrudur.

Hemen, körük içine pompalanan ortam türünün, cihazın güvenilirliğini ve dayanıklılığını etkilemediğini dikkate aldık.

Hangi cihaz seçmeli - dahili veya uzaktan kumandalı?

  1. Dahili sensörlü termostatik elemanlar, etraflarında serbest hava sirkülasyonu sağlanacak şekilde monte edilmelidir. Bu kural ihmal edilirse, cihaz bataryadan kaynaklanan akımlarla ısıtılır ve bu da yanlış alarmlara neden olur;

Önemli: Regülatörün aşırı ısınmasını önlemek için sensör yatay olarak kurulur.

  1. Uzaktan kumandalı termostatik elemanlar aşağıdaki durumlarda monte edilir:
    • ön kenar radyatörün ön yüzeyinin ötesine uzanırsa;
    • pencere eşiği 100 mm'den daha az bir mesafede aküye yakınsa;
    • radyatör bir niş içine monte edilmişse;
    • ısıtıcının derinliği 160 mm'den daha fazla ise;
    • Çalışma sırasında termostat kalın perdelerle kaplanacaksa.

    Regülatörlerin montajı

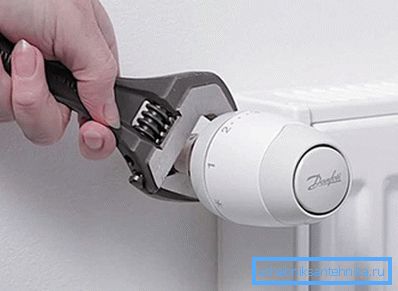

    Kurulum ayarlanabilir bir anahtar ile gerçekleştirilir.

    Kurulum işinin sırasına karar vermeden önce, perdelerin yakınlığının düzenleyicilerin yerini nasıl etkilediğini öğrenin:

    • Bir termostat, bir ağır perde veya dekoratif bir ekran ile donatılmış bataryayı kapatarak, ısıtıcıyı odanın geri kalanından ayırırız.. Sonuç olarak, regülatör odadaki hava sıcaklığındaki değişiklikle değil, batarya ile perde arasındaki hava değişimi ile tetiklenir;
    • Tabii ki, bu boşluktaki hava odanın geri kalanından daha hızlı ısınır ve bu nedenle termostat doğru şekilde çalışmayacaktır.. Bu nedenle, kurulum için bir yer seçerken, ısıtıcının ve ayar elemanının özellikle açık olacağı bir yer bulmaya çalışırız.

    Kurulum talimatları basittir. Valf gövdesi akünün girişine monte edilmiştir. Vana üzerinde, soğutucunun akış yönünü gösteren bir ok şeklinde bir işaret bulunmaktadır. Valfi takarken, ok, aküye doğru bakacak şekilde konumlandırılmıştır.

    Valfı sensöre monte etmek için yeterli derecede ayarlanabilir anahtar gerektirmeyen özel aletler gerekmez.

    Cihazın ayarlanması, modele bağlı olarak değişebilir. Bununla birlikte, çoğu cihaz +10 ° C ile + 25 ° C arasındaki sıcaklıkları ayarlamanıza izin verir.

    Mekanik termostatların çoğunda ayarlama işleminde, belirli bir sıcaklık ayarlanmaz, ancak sıcaklığa karşılık gelen bir mod ayarlanır. Modların listesi, edinilen termostata bağlanan kullanım kılavuzunda bulunabilir.

    Sonuç

    Pazarın geniş bir regülatör yelpazesine sahip olmasına rağmen, ısıtma sisteminin konforlu çalışması için en iyi çözüm termostatlardır.

    İstatistiğe göre, bir elektrikli termal kafanın doğru kurulumu, özerk bir sistemi çalıştırırken enerjinin% 20-30'una kadar tasarruf etmeyi sağlar. Ayrıca, tüm odalarda aynı sıcaklık, rahatlık ve rahatlık garantisidir.

    Herhangi bir sorunuz var mı? Bu makaledeki video izleyerek daha yararlı bilgiler bulunabilir.
