Isıtma radyatörü nasıl bağlanır: tek boru ve iki borulu boru

Bir evi kişisel olarak ısıtmak için bir cihaz tasarlamaya ve uygulamaya karar vermiş olanlar, sürecin tüm ayrıntılarıyla çalışmak zorunda kalacaklar. Ve eğer bu tür çalışmaların deneyimine sahip uzmanlar için her şey basit görünüyorsa, yeni başlayanlar, örneğin, hangi malzeme ve ekipmanın kullanılacağı gibi pek çok soruyu alacaklardır. Isıtıcıyı - bataryayı doğru şekilde nasıl bağlayacağımız hakkında konuşacağız.

Isıtma sistemleri hakkında genel bilgi

Radyatörlerin birbirine nasıl bağlanacağına başlangıçta karar verilmesi önemlidir. Uzmanların dilinde, ısıtma cihazlarının hangi çırpma yöntemlerinin kullanılacağına karar verilmesi gerekmektedir.

Her tip ısıtma sistemi için boru hattı döşemenin iki yolu vardır:

• Tek boru;
• İkiz-Tube.

Bir boru tasarımı

Sıcak suyun bir soğutucu olarak taşınmasının aynı hat üzerinde gerçekleştirildiği sistemler, aşağıdaki nedenlerden dolayı daha az verimlidir:

• Pratik olarak ayrı bir cihazın ısıtılmasını düzenlemeye izin vermez;

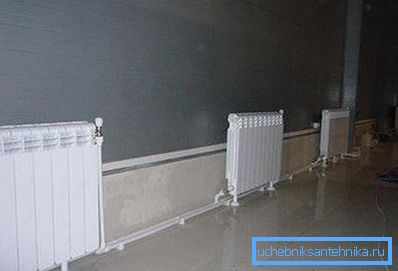

• Isı taşıyıcısının kaynağından uzaklık arttıkça, sıcaklığı kademeli olarak düşer ve devredeki son radyatör neredeyse tamamen sıcak veya tamamen soğuk olabilir;
• Ağın herhangi bir bölümünde acil durumda, ısıtmayı tamamen kapatmak gerekir.

Bilgileriniz için! Bu tür kablo ısıtma borularının iki boruluyla karşılaştırıldığında tek avantajı - düşük fiyatı.

Böylesi tek borulu ısıtma sistemleri, ağırlıklı olarak tüketicilere merkezi ısı kaynağı olan yüksek binalarda kullanılmaktadır.

İki boru şeması

Özel sektörde, özerk (tek bir tüketiciye bağlı) ısıtma sistemleri oluşturmak için çoğunlukla iki borulu radyatör boru sistemi şeması kullanılır:

• Soğutucuyu cihaza besleyen borulardan biri;
• Diğer, ısı kaynağı ısıtma ortamına (kazan) dönüş hareketi içindir.

Sistemdeki tüm piller paralel bağlanmıştır, böylece iki hat tamamen ayrıdır ve sadece son radyatöre bağlanır.

İki borulu radyatör bağlantı şeması aşağıdaki avantajlara sahiptir:

• Devredeki her bir cihazın ısıtmasını kontrol etme yeteneği, farklı odalarda en rahat koşulların yaratılmasını sağlar;
• Kazan ve akü arasındaki mesafeden bağımsız olarak, cihazların her biri eşit olarak ısınır;
• Sistemin herhangi bir yerinde onarım veya değiştirme gerekiyorsa, tamamen kapanması gerekli değildir.

Şimdi bir ısıtma radyatörünü kendi ellerinizle nasıl bağlayacağınız hakkında konuşacağız.

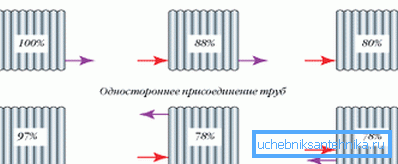

Akü bağlantı boruları çeşitleri

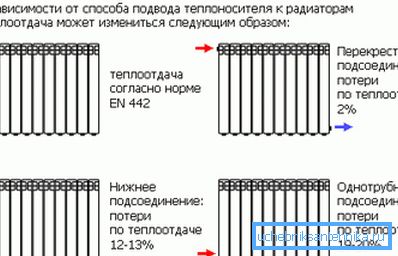

Ama önce, bir ısıtma radyatörünü besleme ve geri dönüş borularına en iyi şekilde nasıl bağlayacağınızı düşünün.

Üç tip radyatör borusu vardır:

1. yanal. Bu yöntemle, radyatörün bir tarafına boru hatları bağlanır:
2. Cihazın üstündeki besleme;
3. Altta tersi.

Dikkat edin! Yan bağlantı, radyatörlerin ve ana boruların en yaygın ve etkili bağlantı şeklidir. Bununla birlikte, çok sayıda kesiti olan bir cihaz ağına bağlandığında verimliliği düşer.

1. diyagonal. Bu tür çemberleme, çok geniş piller (çok sayıda bölümle) bağlamak için en uygunudur. Bu yöntem eyeliner içerir:
2. Radyatörün tepesindeki besleme borusu, bir yandan;
3. Cihazın diğer tarafındaki en düşük noktada boru hattını döndürün;

Dikkat edin! Çapraz bağlantı, soğutma sıvısının cihaz boyunca eşit dağılımını sağlar. Ters bir diyagonal bağlantı ile (aşağıdan akış, üstten geri dönüş), ısıtma sisteminin verimliliği% 10 oranında azalacaktır.

1. alt. Radyatörlerin ısıtma ana sistemine bağlanması için bu yöntem daha az etkilidir (yan döşemeden% 10 daha düşüktür). Bu nedenle, sadece ısıtma boru hatlarının yer altı (gizli) kablolarına başvurulur.

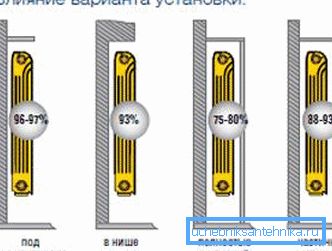

Isıtma cihazlarının yerleştirilmesi

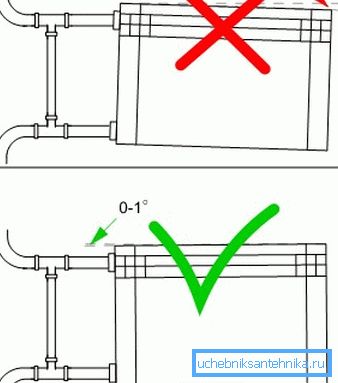

Sadece radyatörlerin birbirine nasıl bağlanması gerektiği değil, aynı zamanda bina yapıları ile ilgili doğru konumları da büyük önem taşımaktadır. Geleneksel olarak, en hassas yerlerde soğuk havanın nüfuzunu azaltmak için radyatörler tesislerin duvarları boyunca ve lokal olarak pencerelerin altına monte edilir.

Termal cihazların montajında ​​SNiP'de bunun hakkında net bir talimat var:

• Zeminin tabanı ile tabanı arasındaki boşluk 120 mm'den az olmamalıdır. Cihazdan zemine olan mesafe azalırsa, ısı akısı dağılımı eşit olmayacaktır;
• Arka yüzeyden radyatörün monte edildiği duvara olan mesafe 30 ila 50 mm arasında olmalıdır, aksi halde ısı transferi bozulur;
• Isıtıcının üst kenarından pencere eşiğine kadar olan boşluk 100-120 mm (daha az değil) aralığında tutulur. Aksi takdirde, odanın ısıtmasını zayıflatacak olan termal kütleleri hareket ettirmek zor olabilir.

Bimetalik ısıtma cihazları

Bimetalik radyatörlerin nasıl bağlanacağını anlamak için, hemen hemen her tür bağlantıya uyduklarını bilmelisiniz:

• İki olası bağlantı noktası vardır - iki üst ve iki alt olanlar;
• Fişler ve ısıtma sisteminde toplanan havanın serbest bırakılabildiği bir Mayevsky vinci ile donatılmıştır;

Bimetalik piller için, özellikle cihazda çok sayıda bölüme gelindiğinde, diyagonal bağlantı en etkili olarak kabul edilir. Çok geniş piller olmasına rağmen, on ya da daha fazla bölüm ile donatılmaları arzu edilmemektedir.

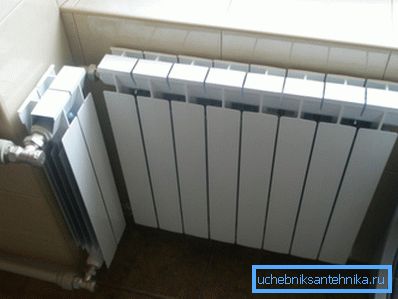

İpucu! 14 veya 16 bölümden oluşan tek bir cihaz yerine iki 7-8 kesitli ısıtma radyatörünün nasıl düzgün bir şekilde bağlanacağı sorusunu düşünmek daha iyidir. Kurulumu ve temizlenmesi daha kolay olacaktır.

Başka bir soru - farklı durumlarda ısıtıcı bölümlerini yeniden düzenlerken bimetalik radyatörün bölümlerini nasıl bağlayabileceğiniz:

• Yeni ısıtma ağları oluşturma sürecinde;
• Gerekirse, arızalı bir radyatörü yeni bimetalik ile değiştirin;
• Aşırı ısınma durumunda, ek bölümler takarak pili artırabilirsiniz.

Alüminyum piller

İlginç! Büyük ölçüde, çapraz bağlantının her tür batarya için mükemmel bir seçenek olduğuna dikkat edilmelidir. Alüminyum radyatörleri birbirine nasıl bağlayacağınızı bilmiyorsunuz, çapraz bağlanın, kaybetmeyeceksiniz!

Özel evlerde kapalı tip ısıtma şebekeleri için, alüminyum piller takılması tavsiye edilir, çünkü sistemi doldurmadan önce uygun su arıtımını sağlamak daha kolaydır. Ve maliyetleri bimetalik cihazlardan çok daha düşük.

Tabii ki, alüminyum radyatörün bölümlerini yeniden gruplandırmadan önce denemelisiniz.

İpucu! Fabrikadaki ambalajı (film) takılı ısıtıcılardan odadaki son işlemin sonuna kadar çıkarmak için acele etmeyin. Bu radyatör kapağını hasardan ve kirlenmeden koruyacaktır.

Sonuç

İş akışının kendisi fazla zaman almıyor, özel bir beceriye veya pahalı ekipmana ihtiyacınız yok, tüm gerekli donanımları herhangi bir donanım mağazasında satın alabilirsiniz. Ve unutmayınız ki, bağlantı, uzun süreli ve sorunsuz bir şekilde size hizmet edecektir, ancak işinizde yüksek kaliteli malzemeler kullandıysanız ve bir ısıtma sistemi kurmak için tüm kuralları uyguladıysanız.

Bu makalede sunulan videoda, bu konu hakkında ek bilgi bulacaksınız.
