Isıtma radyatöründeki su miktarı: dokümantasyon ve ortalama

Bir çok radyatörün bağırsaklarındaki soğutucu miktarı soyut bir değerdir. Bu sıvının hacmi ısıtma sisteminin ataletini, ısınma süresini ve kazanın çalışma şeklini etkiler. Isıtma sisteminin herhangi bir parçasındaki su hacmini hesaplama yeteneği, altındaki ekipmanın (kazan, sirkülasyon pompası, vs.) geri kalanını daha doğru seçebilmenizi sağlar.

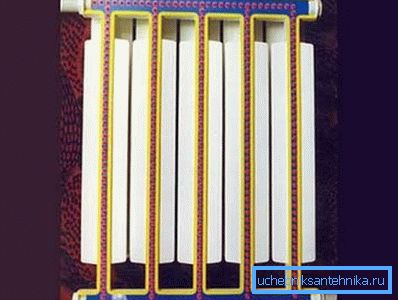

Pil kesildi

Pildeki su miktarını bilmeniz gerekenler

Tipik olarak, radyatörler ısıtma mevsiminin başlangıcına veya sonuna veya genel temizlik sırasında dikkat ederler. Aynı zamanda, soğutma sıvısının sorumlu olduğu insanın içinde meydana gelen hayati süreçler - çoğunlukla su. Bu akışkanın bir bataryaya ne kadar sığdığı, bölümünün değeri hakkında bilgi var mı?

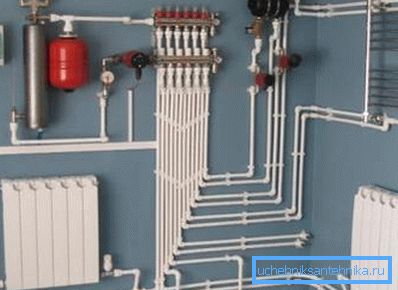

Bu “web” içindeki suyun hacmi kolaylıkla tanınabilir.

Bunun tek bir sebep olmadığı ortaya çıkıyor:

  • ısıtıcıyı “ağırlaştırmayın”, Dökme demir radyatör ısıtmasındaki suyun hacmi, zaten kayda değer ağırlığını arttırdığından;
  • Belirli bir kazan kapasitesine sahip bir ısıtma sisteminin kurulması, toplam soğutucu miktarının hesaplanmasını gerektirir., radyatörler dahil olmak üzere;
  • Bataryadaki soğutma sıvısı miktarının ısıtma sisteminin% 10-12'si olduğunu bilerek - tüm bataryalar, borular ve kazanlar suyu “kuru” yı boşaltabilir;
  • bir genleşme tankı seçerken;

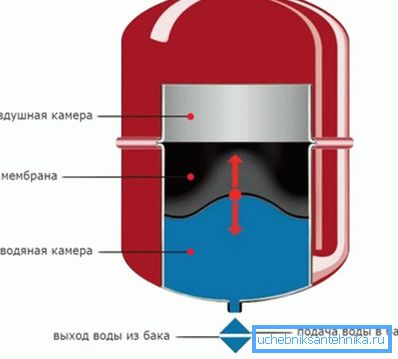

Genleşme deposunun hacmi, sistemdeki soğutma sıvısı miktarına uygun olmalıdır.
  • konsantre antifriz ile aşırıya kaçmamak, su ile belli bir oranda dökülür;
  • doğal / zorunlu sirkülasyon tipi için optimum batarya boyutu seçilir - ilk durumda büyük ve ikincisinde bir fark yok.

Zorla girişim

Merkezi ısıtma sistemli panelde, sistemin bir soğutma sıvısı ile doldurulması gibi sorunların üstesinden gelmek gerekli değildir, bu da konut ve toplumsal hizmetlerin piskoposudır. Ama bir malikaneye ya da bir serseriyle ilgilenmek, tamamen omuzlarınızın üzerinde yatan büyük bir sorumluluktur. Zamandan ve paradan tasarruf etme fırsatı, sahipleri standart olmayan yöntemleri kullanarak termal iletişimi kendi elleriyle sürdürmeye zorlar.

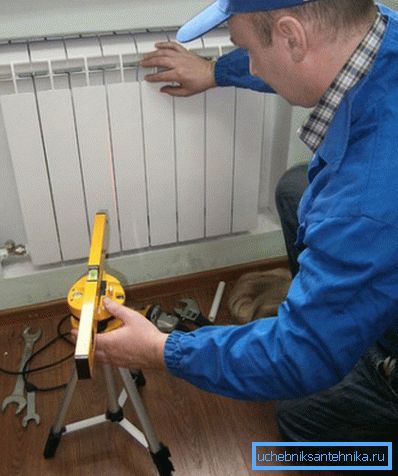

Fotoğrafta - batarya performansını kontrol et

Örneğin, merkezi bir su kaynağının olmayışı, doğal kaynakların kullanımını - kuyuları, kuyuları, göletleri - zorlar.

Tam olarak gerekli sıvı miktarını bilmek için, tüm kompozit ısıtma sistemlerine ne kadarının dahil edileceğini önceden hesaplamak gerekir:

  • kazan;
  • boruları;
  • radyatörler.

Biz belgelerle çalışıyoruz

“A” borusundan ne kadar su aktığına ya da oraya gitmesi gerektiği sorusunun cevabı genellikle radyatör ve kazanın teknik veri sayfasında yer almaktadır. Boruları ile biraz daha zor, ama ölümcül değil - iç çaplarını bilerek, web sitemizde litre / metreküpde su miktarı hakkında detaylı bir tablo bulabilirsiniz. Yakıt kazanı veya akülerin hacmi ile ilgili de aynı şey söylenebilir.

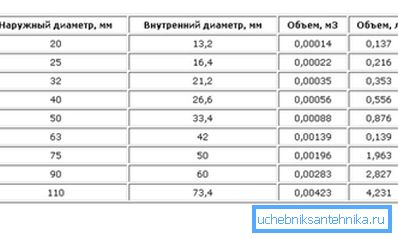

Boruların iç hacmi ile ilgili veriler

Borunun her bir metresinin doluluğunu bilerek, ısı taşıyıcı temel tablo numarasının toplam “boru” hacmini metre sayısı ile çarpın. Bunu yapmak için, ev boyunca bir şerit metre ile sürünmek gerekmez, ancak proje planı ve cetveli kullanın.

Dikkat edin! İnternette, bir radyatördeki su hacmi tablosu daha da kullanışlı görünüyor. Farklı malzemelerden radyatörlerin kapasitesini karşılaştırabilir, bu da size uygun seçeneği seçme fırsatı verecektir.

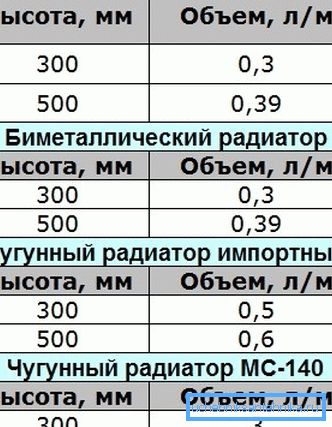

Su hacmi radyatörün tipine bağlı değildir

Aşağıdaki tablo, bimetalik radyatörün ve alüminyumun bir bölümündeki suyun hacminin aynı olduğunu göstermektedir. Yani malzeme önemli değil, ana şey ısıtıcının boyutları.

Evdeki daimi olmayan konut sahipleri, sahiplerinin antifriz kullanmasını gerektirir. Bu zevk ucuz olmadığı için (10 litre yerli propilen glikol "Coziness teknolojisi" nin fiyatı bin rubile ulaşır), tam donma miktarını bilmek gereklidir. Isıtma sistemi için aşırı negatif eşiği belirledikten sonra, maddeler belirli bir oranda karıştırılır.

Dikkat edin! Galvanizli borulardan yapılmış bir ısıtma sistemine antifriz eklemeyin.

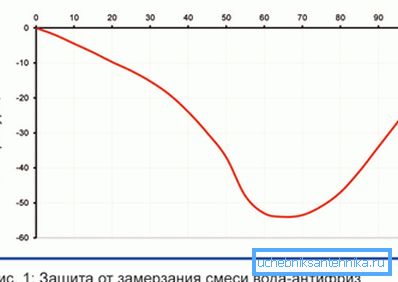

Antifriz, sıvının donma noktasını düşürür

Ortalama hile sayfası

Panel tipi ısıtmanın çelik radyatörlerde su hacmini belirleyen ortalama veriler aşağıdaki gibidir:

  • Model Demrad, Thermoogross 11 tipi her 10 cm uzunluğunda 0.25 litre soğutucu için hesaplanmıştır;
  • 22 tipin benzer modellerinde, bu rakam daha sıkı uzunluk için 0,5 litreye çıkar.

Farklı modellerin iyi eski "dökme demir" her bölümü aşağıdaki kapasiteye sahiptir:

  • MS 140-1.01-1.45 1 (5.7 ila 7.1 kg arasında);
  • Dünya Kupası 1 - 0,66–0,9 ls;
  • Dünya Kupası 2 - 0,7-0,95 l;
  • Dünya Kupası 3 - 0.155–0.246 l;
  • Konner Modern - 0.12-0.15 litre (3,5 kg).

Dikkat edin! Geleneksel MS 140'ın, nasıl bir zemin modeliniz varsa dikkat edilmesi gereken Çin Konner ağırlığından nasıl farklı olduğunu görebilirsiniz.

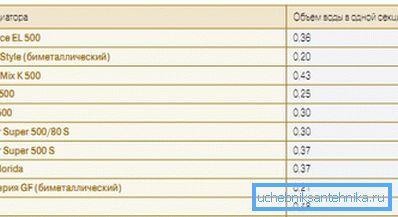

Ama alüminyum bölüme çok fazla dahil

Eğer piliniz karmaşık bir yazarın nesnesi ise, hacmini bulmak zor ama mümkün. Örneğin, çelik boru tipi bir radyatördeki su hacmi çok basit bir şekilde hesaplanır - bir delik bir tapa ile kapatılır ve ikinci kısımdan suya su dökülür.

Dikkat edin! İçeriği bir kova / banyoya döktüğünüzde, hemen veya daha sonra doldurulmuş sıvı miktarını işaretleyin. Bu hesaplama yöntemi, belgeler olmadan herhangi bir karmaşıklığın radyatörüne uygulanabilir.

Bir duvar ısıtma kazanı ısı eşanjöründe, ortalama 3 ila 6 litre ve zemin ve parapet yürütme - 10 ila 30 litre su. Böylece, ulaştığı tüm köşelerde soğutucu miktarını öğrendikten sonra, sorumlu bir operasyon gerçekleştirebilirsiniz - genleşme deposunun hacmini hesaplayın. Bu, sistemdeki optimum basınca ve istenen soğutma sıvısı miktarına bağlıdır.

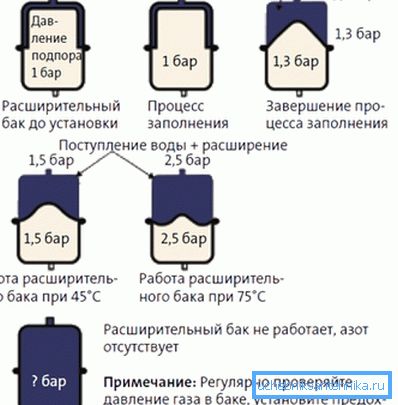

Genleşme tankının çalışma prensibi

Hesaplama talimatı, basit bir formülün kullanılmasını varsayar:

(Vс * К) / D = Vб, nerede

  • Vс - ısıtma sistemindeki soğutma suyu hacmi (yukarıda belirtilenler - radyatörler + borular + kazan ısı değiştiriciler);
  • K - soğutma sıvısının genleşme katsayısı (suda% 4'e eşittir, bu nedenle formülde 1.04 kullanılır);
  • D - tank genişletme verimliliği;
  • Vb, genleşme tankının kapasitesidir.

Aşağıdaki formüle göre, kazanın gücünden başlayarak, gerçek şekle yakın olan radyatör veya borulardaki soğutma sıvısı miktarını bulmak mümkündür:

x kW * 15 = VS, nerede

  • kW - kazan gücü;
  • şekil 15 - 1 kW enerji elde etmek için su litre sayısı;
  • VS - toplam sistem kapasitesi.

Özetlersek

Sistem havalandırması soğuk piller anlamına geleceğinden, ilke, ısıtma sistemlerinde tersi uygulanamayacağından daha düşüktür. Isıtma sisteminin her bir yapısal elemanının tabloları kullanarak veya deneysel olarak hacmini hesaplayarak, ısı tüketimi daha anlamlı ve keyifli hale gelecektir. Ayrı bir parçanın onarımı veya değiştirilmesi yedi mühürle artık bir sır olmayacaktır.

Bu makaledeki video, soğutma sistemine soğutma sıvısı dökme işlemini göstermektedir.
