Isıtma radyatörünü kendi ellerinizle bir araya getirme:

Isıtma yapısının montaj ve demontajı ihtiyacı, bölümlerden biri bir sızıntı verdiğinde ortaya çıkar, eğer gerekliyse tüm kompleksin montajı üzerinde biriktirmek isterseniz bile, bölümleri arttırırsınız, çünkü ilk önce sayımlarınızla “özlemişsiniz”. Gördüğünüz gibi, nedenleri çoktur, talimatlarımızın adanma sürecinden daha az önemlidirler.

Nihai hedef, sıcak piller.

Çok sayıda pil, ancak bir montaj yöntemi

Pillerin malzemelere göre çeşitli tiplerde olabileceğini size hatırlatmak isteriz:

  • Dökme demir;
  • bimetalik;
  • alüminyum;
  • çelik.

Ve çeşitli tasarımlar:

  • panel;
  • Dilimli.

Bilgileriniz için! Sırrı basit: çeşitli radyatörleri monte etme yöntemi aynı + radyatörleri bağlama yöntemi de aynıdır. Bu nedenle, bugünün malzemesi her tür pil için evrenseldir.

Bölümler ile başlayalım

Seksiyonel piller örneğinde montajı yapacağız. Bir şekilde bilgileri destekleyebilmek için, özellikle radyatörlerin anlarını analiz etmemize izin verin, çünkü bunlar özellikle kesit ve panel ısıtıcıları için aynı tiptedir.

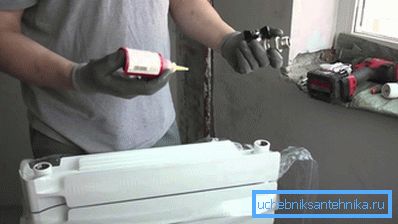

Her şeyi mekanlarda düzenleriz.

Çemberleme rollerin dağılımı ile başlar:

  1. Her radyatörde, türden bağımsız olarak, dört dişli giriş vardır. Bizim görevimiz, fişlerin doğru yerleştirilmesi ve elemanın ağa doğru bağlanması için soğutucu akışkanın giriş-çıkış devresinin belirlenmesidir;

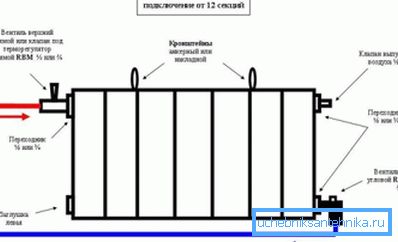

Montaj şeması.

İpucu! Radyatörün normal değiştirmesini yaparsanız, herhangi bir şey icat etmenize gerek yoktur. Her şeyi önceki radyatörün benzerliğinde yapıyorsun. Üst giriş, alt çıkış. Karşı üst dişli deliği Mayevsky valfli bir geçmeli kapaktır. Karşı alt dişli çıkışı kör bir tıkaçtır.

  1. Roller dağıtılır. Montaj yapıyoruz:
    • Başlangıç, Mayevsky vincinin ve kör tapanın bağlantısıdır. Bu amaçlar için uygun keten lifi ve dişli bağlantıları sızdırmaz hale getirmek için özel bir macun;
    • Elyaf, topaklar olmaksızın çift şerit halinde sarılır ve kapakların ipliğine zıt yönde uzanır;

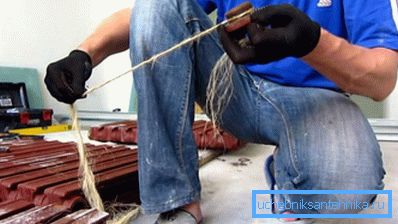

    Ek parçaların sızdırmazlığı için lif kullanırız.
      • Daha sonra macun bu elyafı yerinde sabitler;
      • Bir anahtarla, fişler yerine takılır.

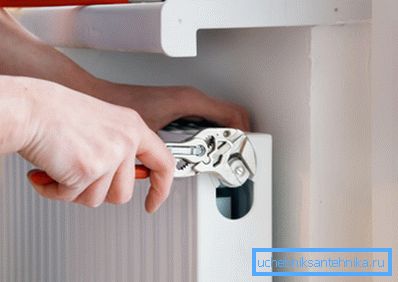

      Ayarlanabilir anahtar - harika bir yardımcı.

      İpucu! Satışta, kurulum kitinin temel parametreleri için şekilli çentikler bulunan özel tuşlar bulunmaktadır. Radyatörün bağlanması için, ayarlanabilir anahtar yeterli olacaktır, ancak kapasitesi dökme demir radyatörlerin fişleri için yeterli olmayacaktır. O zaman hala gaz anahtarına ihtiyacın var.

        • Su ve drenaj girişi ile biraz daha zor. Bugün, piller Amerikan olarak adlandırılan takılı musluklar, bu bağlantı bir kapak somunu ile en güvenilir bağlantı sağlar. Kurulumları şu şekildedir:
        • Radyatöre giren dişli parça, daha önce tarif edildiği gibi - fiber ve macun ile şekillendirilir;

        Öneriler! Keten ve macun FUM bant ile değiştirilebilir, pek çok tavsiye. Gerçekten de mümkündür, ancak yetkin bir şekilde yapılmalıdır. Böyle bir ikame, şebekedeki soğutucu basıncının yeterince düşük olduğu otonom bir ısıtma sisteminin olduğu evler ve apartmanlarda mümkündür - devre kapalı. Bu koşullarda FUM bant çok rahat hisseder. Basınç atlar, genel ısı kaynağı sisteminin sık sık misafir olduğu zaman, bant kırılabilir. Sonuç açıktır - akmak.

          • Amerikan eğirme sıradan bir gaz anahtarı ve altıgen değildir.

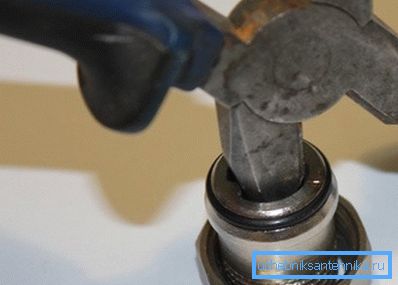

          Değiştirme mümkün mü?

          İpucu! Birçok video malzemesinde, bir Amerikalı'nın bir keski, bir kare pim ve hatta bir kerpeten pense ile nasıl kıvrıldığını görebilirsiniz. Bunun ne kadar haklı olduğunu yargılamakla yükümlü değiliz, ancak ana anahtar hala daha iyi.

          Bölüm bağlantısı

          Bunu yapmak için, nipellere - lastik sızdırmazlık halkalı özel bölüm konektörlerine ve nipelleri sıkmak için anahtarlara ihtiyacımız var.

          Yardımımız! Nipel, bir lastik conta için merkezi enine oluklu bir boru kesiti ile temsil edilen bir bağlantı türüdür. Kılcaldan, sağ ve sol taraftaki dişlerle birlikte sırtlar. Bu tasarım, konnektörü radyatör kanatlarının eşzamanlı arkası ile dişli soketlere döndürmenizi sağlar.

          Isıtma radyatörünün bir bölümü nasıl monte edilir?

          Montaj algoritması basittir:

          • Alüminyum radyatörlerin bölümlerinin montajı ve ayrıca bimetalik radyatörlerin kendi elleriyle montajı, dişli deliklerde "baiting" ile başlar;

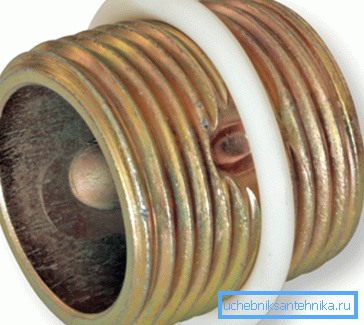

          Fotoğraf nipeli contası.

          İpucu! İki bölüm bağlarsanız, yerleştirme pencereleri olmalıdır: bir - sağ iplik, diğeri - sol.

          • Alüminyum radyatörlerin montajı ve dökme demir radyatörlerin kendi elleriyle montajı, nipel ve bölümlerin dişli bağlantılarını özel anahtarlar kullanarak muntazam bir şekilde sıkılaştırmak suretiyle gerçekleştirilir;

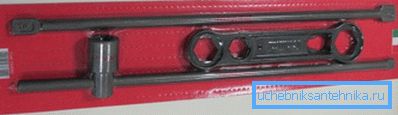

          Kaburgaların montajı için anahtarlar.

          İzlemek! Pilin montajı üzerinde çalışmak en iyi şekilde yapılır. Bu hem kontrol etmek daha kolay ve daha kolaydır.

          • Gerekli sayıda bölmeyi yerleştirdikten sonra, alüminyum radyatörün montajı, daha önce tarif edilmiş olan bağlama şemasına göre gerçekleştirilir.

          Mount hakkında birkaç kelime

          Bimetalik radyatörlerin nasıl monte edileceğini, bir alüminyum radyatörün nasıl monte edileceğini anlattık. Tasarımcının tipi önemsizdir, kaburgaların montajı kendi elleriyle benzer bir prensipte yapılır. Ve burada birlikte çalışmak daha iyi.

          İpucu! Örneğin, bir çelik paneldeki bir dökme demir radyatörü değiştirirseniz, o zaman dökme demir yapıların sabitleme tipleri sizin için çalışmayacaktır. Çıkarılmaları ve yeni kurulmaları gerekiyor. Neyse ki panel ısıtıcılarının setleri onlar. Ve bir kişi kaba yerleştirmeyi gerçekleştirirken, ikincisi gelecekteki sabitleme yerlerini işaretleyebilir.

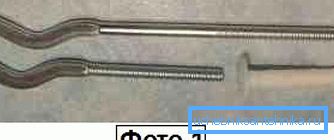

          Tüm bölümler için iyi olan paneller için uygun değildir.

          Kumbarada. Aküyü yükselticiye değil, fakat otonomiye bağlarsanız, master'lar aküyü yaklaşık 5 derecelik bir eğim yapmanızı tavsiye eder, böylece Mayevsky vanası ısı taşıyıcısının akışı ile giriş bağlantısından biraz daha yüksektir. Böyle bir bağlantının sonucu, eğer sistemde hava birikmişse, o zaman musluktadır ve borunun tüm çevresi boyunca su akışının üzerinde bulunmaz.

          Sonuç olarak

          Isıtıcının montajı ve montajı basit bir işlemdir, dahası tüm eserlerin fiyatı oldukça makul olduğundan, bu makaledeki materyal ve videolarımız onu toplamanıza yardımcı olacaktır.
