Isıtma radyatörünün iki borulu bir sisteme bağlanması:

Tipik olarak, özel evlerde ısıtma sistemi otonomdur, dolayısıyla kuruluş için yeterli güce sahip bir kazan alması ve radyatörlerden gelen ısı transferinin ne olması gerektiğini belirlemek gerekir. Daha sonra küçük kalır - yapmanız gereken tek şey, ısıtıcıları boru hattının yardımıyla kazana bağlamak ve soğutucu ile doldurmaktır. En uygun bağlantı şeması, akış ve dönüş akışı olduğunda iki borudur.

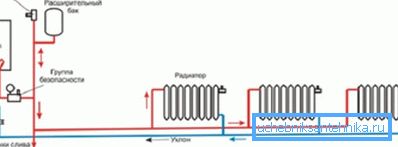

Daha düşük kablolama ile ısıtma radyatör kablolama diyagramı iki borulu sistem

Isıtma sistemlerinin çeşitleri

Hem avantajları hem de dezavantajları olan tek borulu ve iki borulu versiyonları kullanın. Tasarım hem alt kablo ile hem de üst kısım ile monte edilebilir. Bununla birlikte, daha kullanışlı ve pratik olduğu için ikincisi sıklıkla kullanılır.

Bildiğiniz gibi, otonom bir ısıtma sisteminin çalışması prensibi, su veya diğer soğutucunun kazanda cihazlara ve tersine sürekli sirkülasyonudur. Ancak, yerçekimi ile veya pompayı bağlayarak elde edilen kuvvetle hareket edebilir.

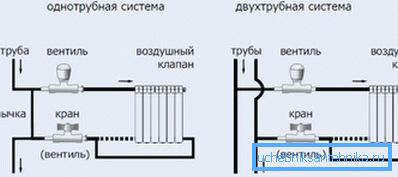

Bir ve iki borulu ısıtma şemaları arasındaki fark nedir

İki boru bağlantı seçeneği

Özelliklerini düşünün:

  1. Şemanın montaj kılavuzu, her bir cihazın bağlandığı iki ayrı boru hattının varlığına işaret eder.
  2. Aynı zamanda, bir su temin sistemi, sıcak suyun aktığı bir besleme borusu, diğeri ise soğutulmuş suyu boşaltan bir tersidir.
  3. Hem besleme borusunda hem de dönüşte soğutucu tarafından üstesinden gelinen yollar eşit olduğundan, hidrolik direnci aynıdır. Yani, böyle bir şema, hidrolik olarak dengelidir, bu da uygulamayı en uygun hale getirir.

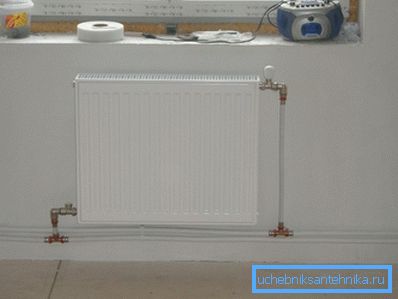

Radyatörlerin iki borulu sistemle uygun bağlantısı - diyagonal yöntem

İpucu: Isıtma cihazlarının bağlanması diyagonal yönteminin kullanılması durumunda, sistem daha verimli hale getirilecektir.

  1. Bununla birlikte, planlar ölü-son olabilir, yani en fazla:
    • ısıtma cihazı zincirinde son bırakan zaten soğutulmuş su tarafından uzun bir yol yapılır;
    • kısa - ilkinden çalışır.

    Bu nedenle, akü musluklarının her birinde kendi ellerinizle sıcak suyun akışını ayarlamanız veya termostatik valfler kullanmanız gerekecektir.

    aranjman

    Şema zorlanabilir (yerleşik pompa) ve kendi kendine akan, ikincisinin ana avantajı elektrik gerektirmemesidir. Bunu yapmak için, üst kablolama yapılır ve önceki durumda olduğu gibi ısıtma cihazları da çapraz bağlanır.

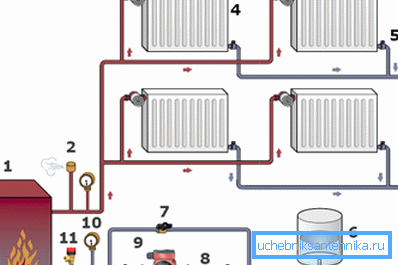

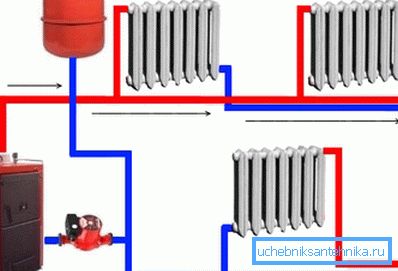

    Bir kazan ve bir pompa ile radyatörlerin zorlanmış iki borulu bağlantı şeması

    En çok iki kattan fazla olmayan küçük konutlarda kullanılır. Elektrik kesintileri yaşayan yerleşim yerlerinde ideal olmakla birlikte, büyük miktarda malzeme ve estetik bir görünüme ihtiyaç duyulmasıyla açıklandığı için sıklıkla kullanılmamaktadır.

    Sadece konutlarda değil, amaçlarına bakılmaksızın diğer binalarda da kullanılır. Organizasyonu çok fazla malzeme ve çaba gerektiriyor, ancak böyle bir sistemin avantajları tartışılmaz.

    Sistem otomatik sıcaklık kontrolüne sahiptir.

    İpucu: Ne kadar karmaşık olursa olsun, herhangi bir bina için kolayca alabilirsiniz.

    Bir dalda, çok sayıda ısıtma cihazı bulunabilir ve bu, hidrolik basınç regülatörlerinin ek kurulumunu gerektirmez. Bu tür şemalardaki su kaynağı ve ters çıkış ayrı ayrı bağlanır ve bu sayede evdeki tüm odaların ısıtmasını otomatik olarak ayarlamanıza olanak tanır. Bu durumda, termostatların diğer cihazlar üzerinde herhangi bir etkisi olmayacaktır ve bunların fiyatı kurulum maliyetini sadece biraz artırır.

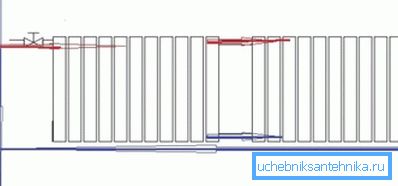

    İki radyatörün tek bir yükselticiye çapraz bağlantısı

    Isıtıcılar sisteme bağlamak için seçenekler

    Sıklıkla “bağla” ve “bağla” kelimelerini söyleriz, aynı işlemin performansını gösteririz - radyatörü ısıtma sisteminin borularına bağlayın.

    Bununla birlikte, bu yaklaşım amatördür, çünkü aralarında belirli bir teknik fark vardır:

    • radyatörü bağlayın - akış hattını ve dönüş borusunu ona getirin. Bir örnek, boruların cihazı bir taraftan yukarıdan aşağıya veya çaprazlamasına oturtması, radyatörün yanal versiyonu olacaktır.
    • ısıtma cihazını bağlayın - bilyeli valfler, valfler veya diğer benzer elemanların düzenlenmesinin yanı sıra besleme veya geri dönüş akışı bulunan bir bağlantı birimi oluşturun.

    Isıtma sistemi için, evin veya dairenin ısıtma düzeninin son montajının bağlı olduğu iki ana seçenek vardır:

    1. Üst besleme hattı, radyatörün üst seviyesinin üstünde bulunur. Bu durumda, bir radyatör takmak için aşağıdaki seçenekleri kullanın:
      • tek taraflı yanal (aşağıdan ve yukarıdan) - yöntem en fazla 10 bölümden daha fazla pil kullanıldığında etkilidir. Aksi takdirde, uzaktaki ısınma tamamen gerçekleşmez, çünkü cihazın verimliliği önemli ölçüde azalır;

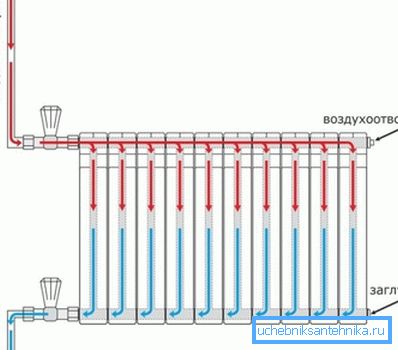

      Cihazın üst kablo sistemi ile tek taraflı lateral bağlantısı
        • Köşegen (üst ve alt), her biri kablolama yöntemiyle en etkili olarak kabul edilen iki yol olabilir. Cihazları 10'dan fazla, bölüm sayısı ile kullanabilirsiniz ve mümkün olduğunca ısınacaktır.
        1. Alt besleme hattı genellikle pompayı kurarken kullanılan alttan radyatöre gelir:
          • tek taraflı yanal (üst ve alt) - bu durumda, bir öncekinden de görüldüğü gibi, bu yöntemin maksimum etkisi, ısıtma cihazlarında sadece 10'dan fazla olmayan bölümlerin sayısı ile elde edilebilir, aksi takdirde soğutma sıvısı sadece bunları ısıtmak için zamana sahip değildir;

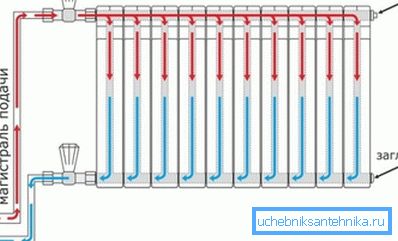

          Alt çemberdeki yan bağlantı
            • köşegen (üst ve alt) - etki, üst kablo ile aynıdır;

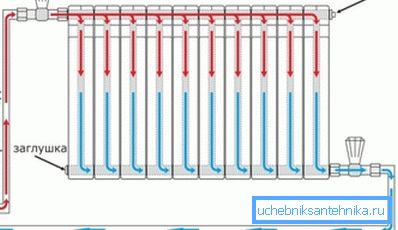

            Alt çemberdeki çapraz bağlantı yöntemi
              • alt yol - bu durumda, besleme alttan radyatöre gelir ve diğer taraftan da alt taraftan dışarı çıkar. En büyük etki sadece pompayı kurarken olacaktır;

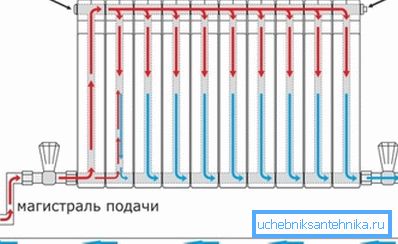

              Alttan sona radyatör nasıl bağlanır

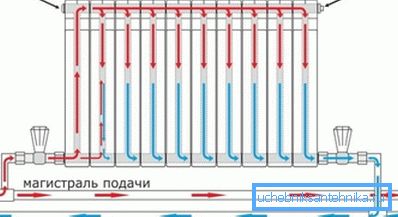

              Fotoğraf - bağlantı seçeneğinde, ısıtıcı için geri dönüş halkası

              İpucu: Dosyalama ve dönüş döngüsünü son derece dikkatli bir şekilde monte edilen son radyatörden daha fazla yapın, aksi halde tüm ısıtma sisteminin ayarını etkileyebilir.

              Lütfen dikkat:

              • Üst kablo ile, cihazların çapraz bağlantısı ile maksimum etkiyi elde edersiniz;
              • Alt kablo ve pompa ile en etkili seçenek alt (alt-alt) olacaktır.

              Sonuç

              Makaleden görülebileceği gibi, bağlantı radyatörlerinin ısıtma sistemine iki borulu versiyonu, bileşenlerin maliyetinde bir artış haricinde, hemen hemen tüm bakış açılarından en kabul edilebilir olanıdır. Soğutma sıvısının sıcaklığını farklı odalar için kolayca ayarlamanıza ve hidrolik şoku önlemek için gerekli dengelemeyi yapmanıza izin verir.

              Isıtma cihazlarının şemaya montajı zor değildir, bu yüzden özel evlerde genellikle bağımsız olarak yapılır. Bu makaledeki video, yukarıdaki konuyla ilgili ek bilgi bulmak için bir fırsat sağlayacaktır.
