Isıtma sistemi için bir pompa nasıl seçilir:

Isıtma sistemi için pompa seçimi önemli bir tasarım aşamasıdır, bunun sonucu olarak karakteristik için en uygun birim bulunmalıdır. Bu seçimin ana kriterleri ve yöntemleri hakkında konuşacağız ve bir pompayı ısıtma için nasıl seçeceğimizi analiz edeceğiz.

Parametrelerin hesaplanması

Temel Özellikler

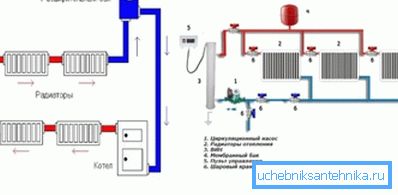

Isıtma programları farklıdır ve ana fark, soğutucuyu kazandan radyatörlere taşıma yöntemidir.

İki ana yol vardır:

1. Doğal dolaşım. Sıcak ve soğuk su yoğunluğundaki farklılıklar nedeniyle yerçekimi nedeniyle oluşur. Isıtma verimliliği sıcak suyun akışına bağlı olduğundan, evin ısıtma sisteminde doğal dolaşım hızı genellikle yeterli değildir;

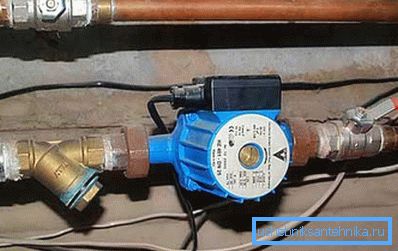

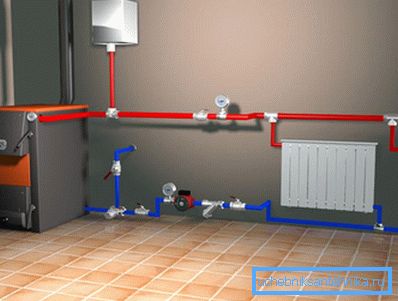

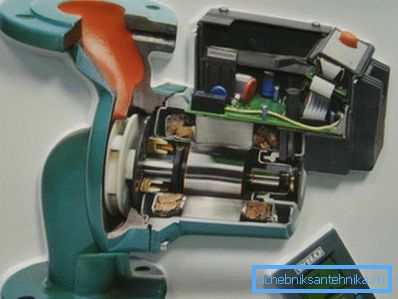

2. Zorla dolaşım. Boru hattına özel bir ünite monte edilerek, soğutma sıvısı istenen hız ve basınçta pompalanır. En modern ısıtma programları, zorunlu sirkülasyon prensibine dayanmaktadır.

Dikkat edin! Merkezi akış şemasını doğal sirkülasyonla karıştırmayın: şehirlerdeki soğutma sıvısı, özel ekipmanla enjekte edilen önemli bir baskı altındadır.

Programın normal çalışması için, tüm boru hatlarının, radyatör gücünün, kazan kapasitesinin ve gücün bölümleri bazında, ısıtma sirkülasyon pompası kapasitesinin seçileceği tüm parametrelerin hesaplanmasını gerektirir. Bu parametrelerden biri hidrolik karakteristiktir:

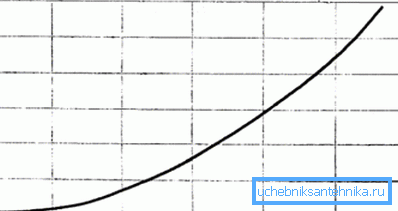

Grafikte, direncin doğrudan soğutucu akışına bağlı olduğunu, yani suyun kontur boyunca daha hızlı hareket ettiğini ve daha fazla direnç yaşadığını görüyoruz. Buna göre, basınç yükselir.

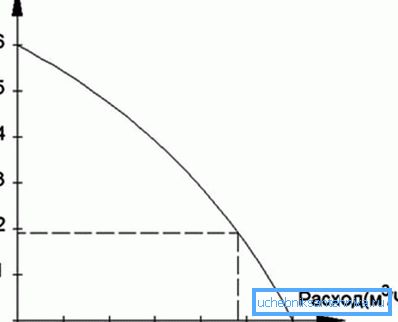

Şimdi sirkülasyon cihazının basınç özelliklerini göz önünde bulundurun:

Bu grafikte, basınç kaybının pompa akış hızı üzerindeki bağımlılığını görüyoruz. Burada ters bir ilişki görüyoruz, yani motor kapatıldığında kayıplar maksimum ve gücü arttıkça kayıplar düşer.

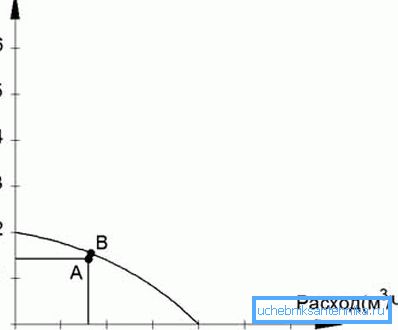

Bu iki grafiği birleştirirsek, şu resmi elde ederiz:

Dikkat edin! Çalışma noktası, borularda hangi direncin soğutucu akışkanın maksimum akışında (akışında) olacağını belirlememize olanak sağlar. Bu, cihazımızın gerekli akışı sağlamak için yeterli kapasiteye sahip olması gerektiği anlamına gelir, ancak aynı zamanda kapasitesinin, ilgili hidrolik direncin üstesinden gelmek için yeterli olması gerekir.

Performans hesaplama

Isıtma devresinin hidrolik özelliklerinin bir grafiğini kendi ellerimizle oluşturmak zor olacağından, basitleştirilmiş bir plana göre hesaplamayı kullanacağız. Bu yüzden, maksimum akış oranını (kapasite) ve hidrolik direncini belirlemeliyiz. Performansla başlayalım.

Isıtma devresi tarafından tüketilen ısı enerjisi aşağıdaki bağımlılık ile ifade edilir:

Formül aşağıdaki değerleri kullanır:

• W, tesisimizi watt olarak ısıtmak için gereken termal enerjidir (devrenin termal gücü);
• C, soğutucu akışkanın ısı kapasitesidir, W / litre * ° C;
• Q - soğutucu akış hızı, m3 / saat;
• t1 ve t2, verilen ve çekilen soğutma sıvısının sıcaklıklarıdır.

Isıtma için pompanın seçimi performanstadır. Cihazın performansı, soğutucu akışkanın maksimum akış hızına uygun olmalıdır, bu nedenle akışımızı bulmak için formülümüzü değiştiriyoruz:

Q = W / C * (t1 - t2)

W enerji miktarı tablo kullanılarak bulunabilir:

Suyun ısı kapasitesinin 1.163 W / litre * ° C olduğu varsayılır, besleme ve geri dönüş akışı arasındaki sıcaklık farkı 20 ° C'dir (SNiP'ye göre). Buradan şunu elde ederiz:

Q = W / 1,163 * 20 = 0,043 * W

Dikkat edin! Yani, 10 kW ısıtma ısısı olan bir oda için soğutucu akış hızını belirlememiz gerekiyorsa, o zaman 10.000 x 0.043 çarpmamız gerekecek ve saatte 430 litre alacağız.

Hidrolik direncin hesaplanması

Isıtma devresinin hidrolik direncinin profesyonel ve doğru hesaplanması, özel bilgi ve beceri gerektiren çok zor bir görevdir. Sirkülasyon pompasının basıncına eşit olacak şekilde basitleştirilmiş bir yöntem kullanacağız:

H = N * k, burada:

• H, metre cinsinden su kolonunun yüksekliğidir;
• N - bodrum katları da dahil olmak üzere binanın kat sayısı;
• k, bir binanın veya katın bir katı başına ortalama hidrolik kaybına eşit bir katsayıdır. SNiP bu katsayıyı iki borulu şemalar için 0,7-1,1 m'ye ve kollektör-kiriş tedarik organizasyonu şemaları için 1,16 - 1,85 m'ye eşittir.

Dikkat edin! Böylece, iki borulu bir boru hattıyla donatılmış iki katlı bir evimiz varsa, motorun 3 * 1.1 = 3.3 metreye eşit bir basınç sağlaması gerektiği ortaya çıkıyor.

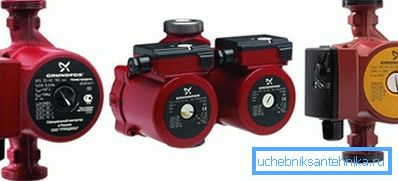

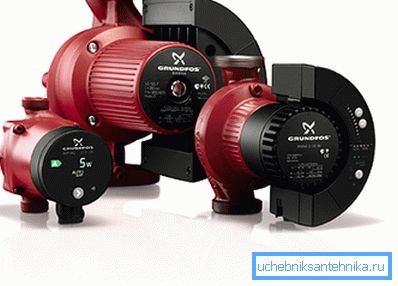

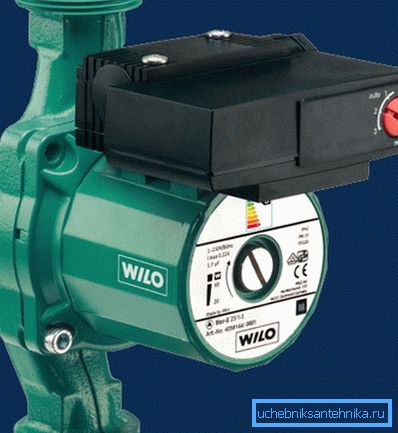

Pompa seçimi

Yani, iki adet var - direnç ve performans. Basınçlı kafa ve hesap özelliği ile programımıza dönelim.

Y eksenindeki direnç değerini ve akış hızı değerini - X ekseninde erteliyoruz, sonra da bu noktaya yakın olan basınç-akış bağımlılığının birimini seçin.

Dikkat edin! Kural olarak, grafik motorun farklı çalışma modları için üç çizgi gösterir. En iyi ikinci hız tarafından yönlendirilmeli ve çalışma noktası diyagramın orta üçte birinde yer almalıdır çünkü en yüksek verime karşılık gelir.

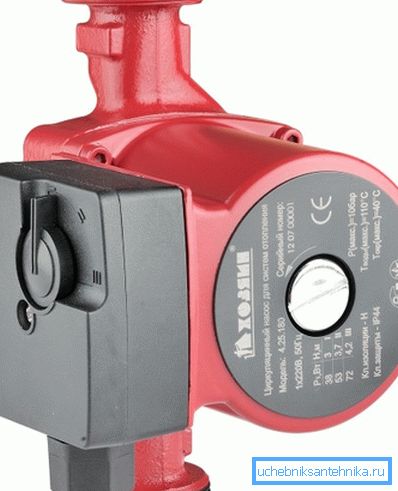

Tabii ki, yüksek ortam sıcaklıkları (95 - 110 ° C) için tasarlanmış bir cihazın seçilmesi ve ayrıca cihazın içine yerleştirileceği borunun çapının bilinmesi gerekmektedir. Cihazın fiyatı üreticiye ve kaliteye bağlı olacaktır.

Sonuç

Isıtma devresi için dolaşım pompasının doğru seçimi, hesaplamalara dayanarak yapılır. Sunulan materyal size çok karmaşık geliyorsa, makaledeki videoyu izleyin.
