Isıtma sistemi leningradka: bağlantı, özellikleri,

Özel bir evin Leningradka ısıtma sistemi, en güvenilir ve kendi kendine yapabileceğiniz çözümlerden biridir. Bu ısıtma sistemini bağlamanın özellikleri, avantajları ve yolları hakkında konuşacağız.

Tek borulu ısıtma sistemi (Leningradka)

Tanım ve kompozisyon

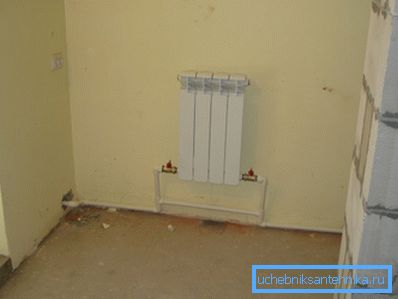

Leningradka, bir evin ısıtma devresindeki tek borulu bir dolaşım sisteminin adıdır. Bu durumda radyatörler veya bataryalar seri bağlanır ve su kapalı bir döngüde hareket eder:

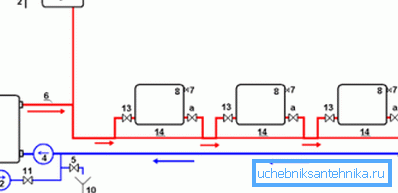

Şekil ana düğümleri göstermektedir:

1. Kazan suyu ısıtması. Gaz, odun, turba, katı yakıt, elektrik ve benzin üniteleri vardır, çoğu zaman gaz ısıtma kazanları kullanılır;
2. Genişletme tankından havayı çıkarmak ve suyu boşaltmak için nozul. Bu tür bir nozülün varlığı, basınç oluşturmadan fazla suyun çıkarıldığı açık bir ısıtma tipini gösterir; (Ayrıca bkz. Isıtma Sisteminin Havalandırılması: Özellikler.)
3. Genleşme tankı Termal genleşme sırasında suyu biriktirerek basıncı ayarlamak ve soğutma sırasında geri tepmek üzere tasarlanmıştır. Bir kaza durumunda ve soğutma sıvısının aşırı ısınması / kaynatılması durumunda, suyun acil deşarjı rolünü oynar;
4. Sirkülasyon pompası. Zorunlu sirkülasyonlu devrelerde soğutucu akışkanın gerekli basınç ve dolaşım hızını sağlar;
5. Küresel vana su tahliye. Boru tesisatından ve radyatörlerden gelen soğutma sıvısının onarım periyodu için veya kış ısıtma devresinin korunması için gereklidir;
6. Isıtılmış su besleme borusu;
7. Mayevsky'nin vinci, radyatörden gelen fazla havayı kaldıracak;
8. Radyatör veya pil;
9. Boru egzoz soğutucu (obratka);
10. Ana hattan çıkan suyun bertarafı için kanalizasyon drenajı;
11. Su kaynağına bağlanan küresel vana. Kilidi açıldığında, devre su ile doldurulur, daha sonra musluk kilitlenir ve ısıtma başlatılır;
12. Boru hattına beslenmeden önce su arıtma filtresini;
13. Radyatörü kapatmak için küresel vana. Tek tek pilleri tamir veya enerji tasarrufu için kapatmanızı sağlar;

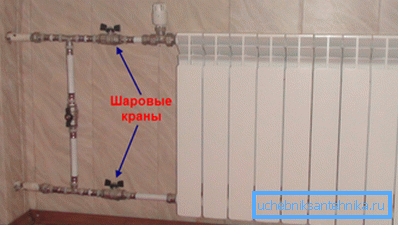

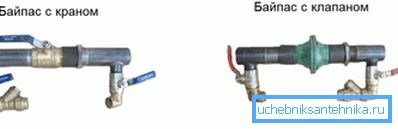

14. Baypas veya baypas. Ayar yapmanıza (bir iğne valfi takılıysa) ya da ortak devreden bir veya başka bir radyatörü kesmenize izin verir.

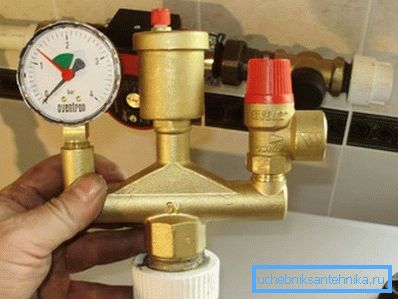

Kapalı tipteki ısıtma sistemi, çıkışsız bir genleşme tankının varlığını varsayar. Bu tür ısıtma basınç altında çalışır ve acil durum çalışması için basit bir yapı biçiminde sağlanır:

Dikkat edin! Tek boru çözümü, ortak bir otoyolda ya da yükselticide tutarlı bir ısıtıcı düzenini varsayar. Bu, borular ve kurulum faaliyetlerinden tasarruf etmenizi sağlar.

tür

Kapalı ve açık türlere bölünmeye ek olarak, Leningradka, kablo türünde yatay ve dikey tiplere ayrılır.

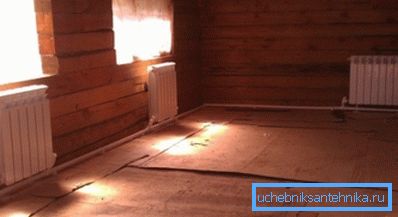

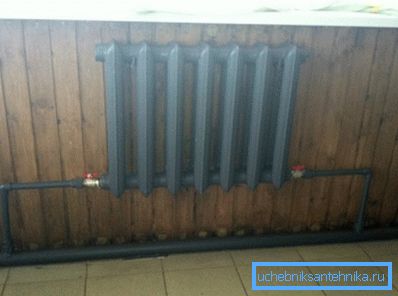

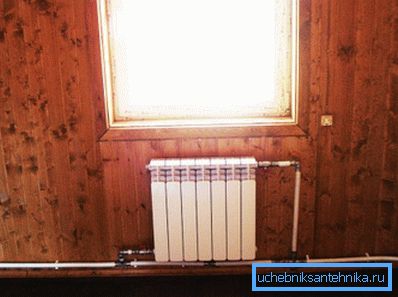

Özel bir evde ısıtmanın yatay düzeni en çok tercih edilir. Odanın dış yüzeyi boyunca odanın kontürü boyunca ya da zeminin kalınlığında ya da yüzeyinin üzerinde yer alır. Radyatörler ana hatta seri bağlanır:

Dikkat edin! Devrede bulunan radyatör sayısı 10'u geçmemeli, bir devrenin yapılması arzu edilir. İki farklı uzunluk ve ısı transferi devresini bağlarken, bunların verimi iğne valfleri ile düzenlenmeli ve böylece sistemin dengesizliği bulunmamalıdır.

Boruların dikey dağılımı durumunda, ısıtma cihazları ortak yükselticiye seri olarak bağlanır. Bu gibi durumlarda, kural olarak zorunlu sirkülasyon ve üst su kaynağı kullanılır.

Dikkat edin! Gördüğünüz gibi, dikey kablolama ile, birkaç tek boru zincirinin ortak bir yükselticiye paralel bir bağlantısı çoğunlukla gerçekleştirilir. Bu yüksek binalar için uygundur.

Avantajları ve dezavantajları

Tek borulu ısıtmanın avantajlarından bahsedersek, daha çok ekonomi ve güvenilirliğe dayanırlar:

• Tek borulu kontur borunun daha az tüketimini ima eder, bu nedenle projenin maliyeti azalır;
• Bir boru ile montaj, kaynak ve diğer ilgili işler oldukça azdır. Ayrıca, işçilik ücretini ve enerji maliyetlerini, zamanınızı ve sarf malzemelerinizden tasarruf etmenizi sağlar;
• Sistem test edildi ve son derece güvenilir olduğu kanıtlandı.;
• Boruyu zemin altına gizlemek mümkündür. Temas hattındaki ısı kaybını zemin yapılarıyla dikkate almalı ve uygun ısı yalıtımı yapmalıdır.
• Baypasların varlığı, ısıtma işleminde cihazları tamir etmenizi sağlar., ve ayrıca bireysel pillerin ve tesislerin çalışma yoğunluğunu düzenlemeye.

Leningradka'nın dezavantajları, niteliklerini içerir:

• Boru hattının çapının, ana borunun büyük bir enine kesitinin doğru oranına uyma ihtiyacı;
• Kazandan çıkarılmasına bağlı olarak radyatörlerin eşit olmayan şekilde ısıtılması. Sıcaklıkları eşitlemek için, ısı kaynağından uzaklaştıkça pil bölümlerinin boyutunu ve sayısını artırmak gerekir;
• Eşit olmayan ısı dağılımı nedeniyle, 10'dan fazla radyatörün tek bir devreye bağlanması tavsiye edilmez, bu nedenle bu çözüm yalnızca özel bir evin ısıtılması için uygundur - kendi ellerinizle uygulamak en kolay yoldur.

Dikkat edin! Tek borulu ısıtma sisteminin avantaj ve dezavantajlarının analizinden, özel ve küçük ortak evlere uygun olduğu sonucuna varılabilir.

Sonuç

Leningradka, özel bir evde kolayca ve ucuz bir şekilde ısıtma ayarlayabilmenizi sağlar. Esneklik ve bireysel ısıtma cihazlarının ısı transfer yoğunluğunu ayarlama özelliği ile karakterizedir. Daha eksiksiz bir deneyim için, makalenin sonundaki videoyu izleyin.
