Isıtma sisteminde basınç düşüşü: fonksiyonlar, değerler,

Isıtma ve su sağlama sistemlerinde basınç düşüşünü ne oluşturur? Ne için? Diferansiyel nasıl düzenlenir? Isıtma sistemindeki basıncın düşmesinin sebepleri nelerdir? Yazımızda bu soruları cevaplamaya çalışacağız.

fonksiyonlar

Önce, neden bir düşüş yaratıldığını öğrenin. Ana işlevi, soğutucunun sirkülasyonunu sağlamaktır. Su her zaman yüksek basınçlı bir noktadan, basıncın daha az olduğu bir noktaya hareket edecektir. Daha fazla fark - daha fazla hız.

Yararlı: hidrolik direnç, akış hızını sınırlayarak artar ve sınırlayıcı faktör olur.

Ek olarak, fark, bir iplikteki (tedarik veya geri dönüş) dolaşımdaki sıcak su bağları arasında yapay olarak oluşturulur.

Bu durumda dolaşım iki işlevi yerine getirir:

1. Sürekli yüksek sıcaklık havlu ısıtıcıları sağlar., Tüm modern evlerde çiftler halinde bağlı GVS yükselticilerinden birini açar.
2. Miksere hızlı sıcak su sağlar Günün zamanından ve yükselticideki su analizinden bağımsız olarak. Dolaşımsal olmayan eski evlerde, sabahları ısıtılmadan önce uzun bir süre su boşaltılmalıdır.

Son olarak, damla modern su ve ısı ölçüm cihazları tarafından yaratılmıştır.

Nasıl ve ne için? Bu soruyu cevaplamak için, okuyucunun, Bernoulli yasasına başvurması gerekir. Buna göre, akışın statik basıncı, hareketinin hızı ile ters orantılıdır.

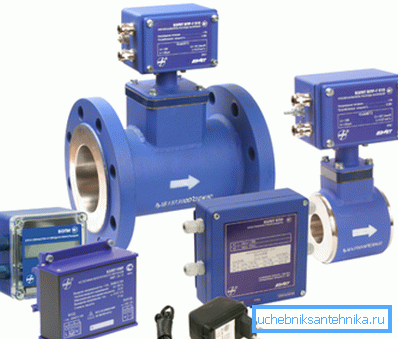

Bu bize güvenilmez pervaneleri kullanmadan su akışını kaydeden bir cihaz tasarlama fırsatı veriyor:

• Kesit boyunca akışı atlıyoruz.
• Basıncı metrenin dar kısmına ve ana boruya kaydediyoruz.

Basınç ve çapları bilerek, elektronik yardımıyla debiyi ve su akışını gerçek zamanlı olarak hesaplayabilirsiniz; Girişte sıcaklık sensörleri kullanıldığında ve ısıtma devresinden çıkıldığında, ısıtma sisteminde kalan ısı miktarını hesaplamak kolaydır. Aynı zamanda, sıcak su tüketimi, arz ve geri dönüş boru hatlarındaki akış farkı ile hesaplanır.

Delta oluştur

Fark basıncı nasıl oluşur?

asansör

Bir apartmanın ısıtma sisteminin ana unsuru bir asansör ünitesidir. Kalbinin kendisi asansördür - üç flanşlı ve iç kısımda nozullu bir pik demir boru. Asansörün prensiplerini açıklamadan önce, merkezi ısıtmanın sorunlarından birini belirtmek gerekir.

Sıcaklık grafiği gibi bir şey var - hava koşullarında tedarik ve dönüş rotalarının sıcaklığına bağlı bir tablo. Bundan kısa bir alıntı yapıyoruz.

Grafikten yukarı ve aşağıya doğru sapmalar eşit ölçüde istenmemektedir. İlk durumda, daireler soğuk olacak, ikincisi - bir CHP veya kazan dairesinde enerji maliyeti keskin bir şekilde yükseliyor.

Aynı zamanda, fark edilmesi kolay olduğu için, akış ile geri dönüş boru hattı arasındaki dağılım yeterince büyüktür. Dolaşım, bu tür bir sıcaklık deliği için yeterince yavaş olduğu zaman, ısıtıcıların sıcaklığı eşit olmayan şekilde dağıtılacaktır. Aküleri besleme borularına bağlı olan apartman sakinleri ısıdan etkilenecek ve dönüş hattındaki radyatörlerin sahipleri donacaktır.

Asansör, soğutucu akışkanın dönüş boru hattından kısmi sirkülasyonunu sağlar. Meme üzerinden hızlı bir sıcak su akışı enjekte ederek, Bernoulli yasasına tam uygun olarak, düşük statik basınçta hızlı bir akış oluşturur, bu da emme yoluyla ek su çeker.

Karışımın sıcaklığı, besleme miktarından belirgin ölçüde daha düşüktür ve geri dönüş boru hattından biraz daha yüksektir. Dolaşım oranı yüksektir ve piller arasındaki sıcaklık farkı minimumdur.

İstinat yıkayıcı

Bu basit cihaz, içinde delik açılmış en az bir milimetrelik kalınlığa sahip bir çelik disktir. Sirkülasyon ekleri arasında asansör tertibatının flanşına yerleştirilir. Yıkayıcılar hem tedarik hem de dönüş borularına yerleştirilir.

Önemli: Asansör tertibatının normal çalışması için, tespit pullarının deliklerinin çapı nozulun çapından daha büyük olmalıdır. Genellikle fark 1-2 milimetredir.

Sirkülasyon pompası

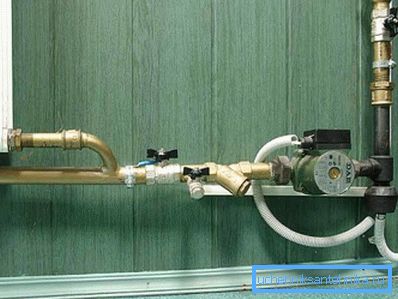

Bağımsız ısıtma sistemlerinde, basınç bir veya birkaç (bağımsız devre sayısı) sirkülasyon pompaları tarafından üretilir. En yaygın cihazlar - ıslak rotorlu - pervane ve elektrik motorunun rotoru için ortak şaftlı bir yapıdır. Soğutma sıvısı, yatakların soğutulması ve yağlanması işlevlerini yerine getirir.

anlam

Isıtma sisteminin farklı parçaları arasındaki basınç düşüşü nedir?

• Isıtma ana hattının besleme ve dönüş hatları arasında, yaklaşık 20-30 metre veya 2–3 kgf / cm2'dir.

Referans: Tek bir atmosferdeki fazla basınç, su sütunu 10 metre yüksekliğe çıkarmaktadır.

• Asansör ve geri dönüş boru hattından sonra karışım arasındaki fark sadece 2 metre veya 0.2 kgf / cm2'dir.
• Asansör tertibatının sirkülasyon ekleri arasındaki tespit rondelası, nadiren 1 metreyi aşar.

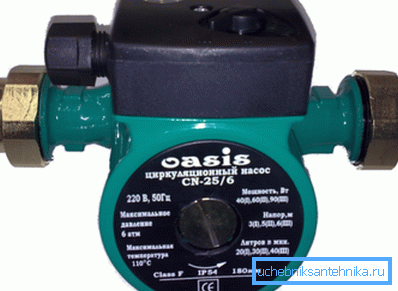

• Islak rotorlu sirkülasyon pompasının ürettiği basınç genellikle 2 ila 6 metre arasında değişir (0,2 - 0,6 kgf / cm2).

ayarlama

Asansör tertibatındaki kafa nasıl ayarlanır?

İstinat yıkayıcı

Kesin olması için, bir tespit rondelası durumunda, basıncı ayarlamak gerekli değildir, ancak işlem suyundaki ince çelik levhanın aşındırıcı aşınması nedeniyle yıkayıcıyı benzer bir şekilde periyodik olarak değiştirmektir. Pak kendi elleriyle nasıl değiştirilir?

Talimatlar genellikle oldukça basittir:

1. Asansördeki tüm vanalar veya valfler üst üste gelir.
2. Drenaj sahası için dönüş ve akışta bir adet damper ile açılmıştır.
3. Flanştaki cıvataları sökün.
4. Eski yıkayıcı yerine, her biri birer adet conta ile donatılmış yeni bir tane yerleştirilmiştir.

İpucu: eski araba kamerasından kesilen paronit yıkayıcıların yokluğunda. Blendajı, flanşın oluğuna girmesine izin verecek olan deliği kesmeyi unutmayın.

1. Cıvatalar çiftler halinde çapraz olarak. Contalar preslendikten sonra, somunlar bir seferde en fazla yarım turda duracak şekilde sıkılır. Eğer acele ederseniz, düzensiz sıkıştırma, er ya da geç, contanın flanşın bir tarafındaki baskıyı kusmasına neden olur.

Isıtma sistemi

Karışım ve geri akış arasındaki fark, sadece nozulun değiştirilmesi, demlenmesi veya ezilmesi ile düzenli olarak düzenlenir. Bununla birlikte, bazen ısıtmayı durdurmadan diferansiyeli ortadan kaldırmaya ihtiyaç vardır (bir kural olarak, soğuk havaların zirvesindeki sıcaklık grafiğinden ciddi sapmalarla).

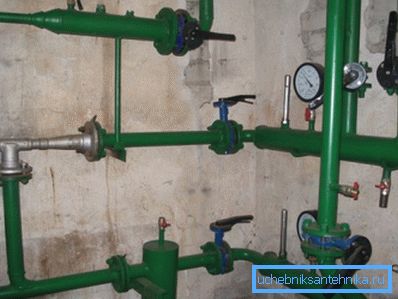

Bu, geri dönüş borusu üzerindeki giriş valfinin ayarlanmasıyla yapılır; Böylece, doğrudan ve ters dişler arasındaki farkı ve buna bağlı olarak karışım ve geri dönüş arasındaki farkı kaldırırız.

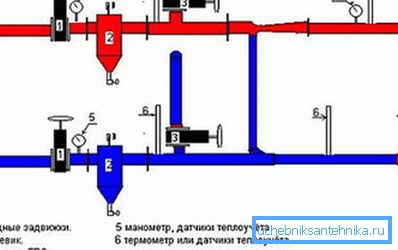

1. Giriş valfinden sonra akıştaki basıncı ölçüyoruz.
2. DHW'yi besleme hattına geçirin.
3. Basınç göstergesini dönüş borusundaki tahliye borusuna vidalayın.
4. Giriş geri dönüş valfini tamamen kapatın ve ardından damla damla başlangıçtaki basınçtan 0,2 kgf / cm2'ye ulaşıncaya kadar kademeli olarak açın. Sapın yanaklarını maksimize etmek için kapağın kapatılması ve ardından açılması ile manipülasyon gereklidir. Vana kapağı kapatırsanız, yanaklar gelebilir; saçma bir zaman tasarrufu fiyatı en azından donmamış erişim ısınmadır.
5. Dönüş borusunun sıcaklığı 24 saat aralıklarla izlenir. Gerekirse, daha fazla azaltmak için diferansiyel bir defada 0.2 atmosferde çıkarılır.

Çevrimdışı basınç

Diferansiyel kelimesinin ani anlamı, düşüşte bir düşüştür. Bu yazı çerçevesinde ona değineceğiz. Yani, kapalı bir döngü ise, ısıtma sisteminde basınç neden düşüyor?

İlk olarak, hatırlayın: su neredeyse sıkıştırılamaz.

Devredeki aşırı basınç iki faktörden dolayı oluşturulur:

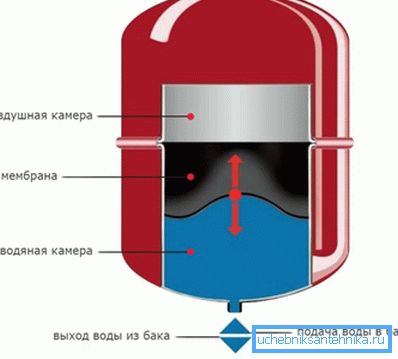

• Hava yastığı ile membran genleşme tankı sistemindeki varlığı.

• Borular ve radyatörlerin esnekliği. Esneklikleri sıfıra yaklaşır, fakat konturun iç yüzeyinin geniş bir alanıyla, bu faktör iç basıncı da etkiler.

Pratik tarafta, bu, manometre tarafından ısıtma sisteminde kaydedilen basınç düşüşünün, genellikle, devrenin hacmindeki aşırı derecede önemli olmayan bir değişiklikten veya soğutucu akışkan miktarındaki bir azalmadan kaynaklandığı anlamına gelir.

Ve burada ikisi de olası bir listesi:

• Isıtıldığında, polipropilen sudan daha fazla genleşir. Polipropilenden birleştirilmiş bir ısıtma sistemi çalıştırıldığında, içindeki basınç biraz düşebilir.

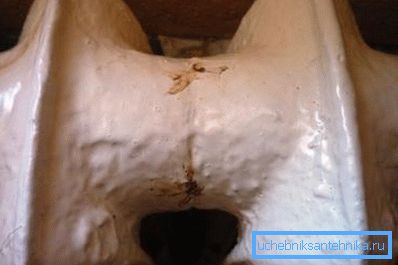

• Orta derecede basınçla şekli değiştirmek için birçok malzeme (alüminyum dahil) yeterince plastiktir. Alüminyum radyatörler sadece zamanla şişebilir.
• Suda çözünen gazlar, devreyi hava deliğinden yavaşça bırakır ve içindeki suyun gerçek hacmini etkiler.
• Isıtıcı için genleşme tankının hacmi çok düşük olduğunda ısı taşıyıcının önemli derecede ısınması güvenlik valfini tetikleyebilir.

Son olarak, oldukça gerçek hatalar göz ardı edilemez: bölümlerin ve kaynak dikişlerinin derzleri boyunca küçük sızıntılar, genleşme tankındaki bir dekapaj nipeli ve kazan ısı eşanjöründeki mikro çatlaklar.

Sonuç
