Isıtma sisteminde bir sirkülasyon pompası kurmak: kendini

Bu yazıda, kalifiye profesyonellerin yardımı olmaksızın, ısıtma sisteminde sirkülasyon pompasının nasıl kurulacağı hakkında konuşacağız. Çoğu ısıtma sisteminde özel üfleyiciler kullanıldığından, makalenin konusu önemlidir.

Bazı ısıtma kazanlarının entegre bir pompa ile üretilmesine rağmen, kazanların çoğu hala uzaktan basınçlı ekipman kullanılarak çalıştırılmaktadır.

Kurulumun özelliklerini dikkate almadan önce, bir başlangıç ​​için tanımlarız, dolaşım pompalarının kurulum ve kullanım nedenleri nelerdir.

Bir sirkülasyon pompası ihtiyacı

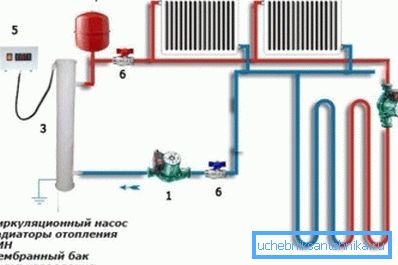

Özel bir evde ısıtma sistemlerinin işletilmesindeki en yaygın sorun, ısının eşit olmayan dağılımıdır. Doğal sirkülasyonlu devreleri çalıştırırken, radyatörlerin kazandan uzaktaki odalarda ısınması pek de yaygın değildir, ancak yakındaki piller zaten kaynar (iki borulu ısıtma sisteminin nasıl kurulduğunu buradan öğrenin).

Bu gibi durumlarda, soğutucu akışkanın sistem üzerinden daha yoğun hareket etmesini sağlamak için önlemler almak gerekir.

Bugün boru hattı ve bataryalardan daha düzgün bir ısı dağılımı için aşağıdaki yöntemler kullanılır:

• Başlangıçta yüklü olanlara kıyasla daha büyük çaplı boruların montajı.

Boruların kendi ellerinizle tam olarak değiştirilmesi, sistem performansını önemli ölçüde artırmanıza olanak veren etkili bir yöntemdir. Ancak, bu yöntemi kullanmaya karar verirken, kesitin çapının borunun uzunluğuna oranının profesyonel bir hesaplamasına ihtiyacınız olacağını hatırlamanız gerekir. Ayrıca, tüm sistemi değiştirmek için boruların fiyatı önemli olacak ve ayrıca kurulum için zaman alacak.

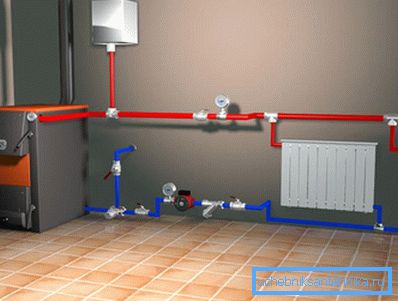

• Soğutma sıvısının zorunlu dolaşımı için pompa ısıtma sisteminde kurulum.

Isıtma sisteminde sirkülasyon pompasının montajı, boru hattını değiştirmeden yapmanızı sağlar ve sonuç olarak, zaman ve malzeme maliyetlerini azaltır.

Bu ekipmanın kurulumunun sonucu, evdeki sıcaklık göstergelerinin bütünlüğü olacaktır. Ayrıca, soğutucunun yoğun sirkülasyonundan dolayı, ısıtma ekipmanının servis ömrü üzerinde olumlu bir etkisi olan hava fişleri olasılığını dışlamak mümkündür.

Operasyon ve tasarım özellikleri prensibi

Isıtma için bir sirkülasyon pompası kurmadan önce, bu cihazın çalışma prensibini dikkate alın. Daha önce de belirtildiği gibi, ekipman kapalı bir sistemde soğutucu akışkanın zorunlu sirkülasyonunu sağlamak için tasarlanmıştır.

Pompanın tasarımı bir elektrik motoru, bir rotor ve bir pervaneli bir şafttan oluşur. Tüm yapısal elemanlar kapalı bir metal kasa içine alınır.

Mekanizmanın prensibi basittir. Cihaz boru hattı kopmasına monte edilmiştir. Milin pervane ile dönmesi nedeniyle, soğutma suyu istenen yönde hızlandırılır.

Kural olarak, pervanenin dönüşünden kaynaklanan basınç, sıvı ortamın kazandan sistemden en uzak noktasına ve geriye doğru etkili bir şekilde hareket ettirilmesi için yeterlidir.

Ana çeşitleri

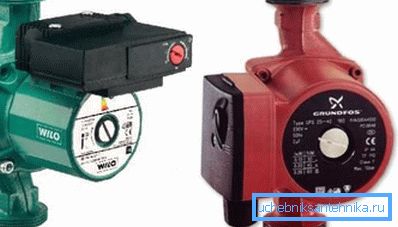

Aşağıdaki sirkülasyon pompaları piyasada mevcuttur:

1. Rotorun soğutucu ile doğrudan temas etmediği "kuru" tipte değişiklikler.

Bu tür bir cihazın çalışma kısmı, paslanmaz çelikten yapılmış conta halkaları ile elektrik motorundan izole edilir. Mekanizma işe yaradığında, halkalar birbirine göre döner. Halkaların biri ve diğer tarafındaki basınç farkı nedeniyle, uygun bir sıkılık derecesi sağlanır.

Bu çözümün avantajları arasında,% 80'e varan yüksek verimliliğe dikkat ediyoruz. Ancak, önemli bir dezavantaj vardır, bu tür ekipman aşırı gürültü ile karakterizedir. Bu nedenle, kurulum ayrı bir ses geçirmez odada yapılmalıdır.

"Kuru" pompalar sırayla üç tiptir:

• bir eksende nozulların konumu ve motorun dikey konumu ile dikey modifikasyonlar;
• yatay bir motor ile yatay modifikasyonlar, gövdede bir deşarj borusu ve şaftın ön tarafında bir emme borusu;
• Soğutucu akışkanın uzunlamasına eksen yönünde aktığı ve radyal olarak yükte görüldüğü blok modifikasyonları.

1. “Islak tip” pompalar, pervanenin ve rotorun yüklü durumda olduğundan “kuru” dan farklıdır.

Bu durumda, soğutucu sıvı soğutucu ve yağlayıcı olarak işlev görür. Rotor, motordan paslanmaz çelikten yapılmış özel bir “cam” ile ayrılmıştır.

Bu cihazın avantajları arasında, düşük ses seviyesine dikkat ediyoruz. Ancak önemli bir dezavantaj vardır - ıslak pompaların verimi% 50'yi geçmez, bu da kuru analogların gösterdiği göstergelerden daha küçüktür.

Pompalama ekipmanı seçimine karar verdikten sonra, nasıl kurulacağını düşünün.

Kurulum özellikleri

İlk aşamada, ısıtma için sirkülasyon pompasının hesaplanması yapılmalıdır. Bu aşağıdaki formüle göre yapılır:

Q = N / t2-t1,

Q, pompa kapasitesidir, t, kazanın çıkışındaki sıcaklıktır ve N, ısıtma ekipmanının gücüdür.

Tüm bu parametreler seçilen cihaza ekli talimatlarda bulunabilir.

Kurulum talimatları basittir ve bu nedenle uzmanların katılımı olmadan kendi başınıza bu görevle başa çıkabileceksiniz.

• Kurulumdan önce, cihaz kılavuzunu ve bağlantı şemasını okuyun.

Önemli: Kurulum, bu yerin kolay erişime sahip olması beklentisiyle yapılmalıdır.

• Tüm suyu sistemden boşaltın.
• Boruyu şemada gösterildiği gibi kesin.
• Pompayı talimatlara uygun olarak takın.
• Cihaz 220 V'luk standart bir elektrik şebekesine bağlanmıştır.

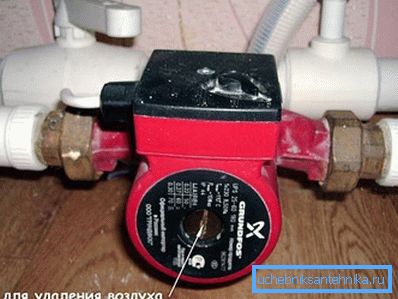

• Kurulum tamamlandıktan sonra sistem su ile doldurulur ve fazla hava çekilir. Bundan sonra, pompayı açmaya başlayabilirsiniz.

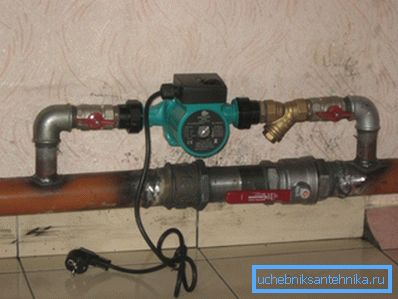

Önemli: Kurulum sırasında baypas yapılması tavsiye edilir. Bu baypas nedeniyle, sistem güç bağlantısı kesildiğinde doğal bir şekilde çalışacaktır.

Sonuç

Böylece, ısıtma sistemini nasıl daha işlevsel ve üretken yapabileceğinize baktık. Uygun bir pompa satın almaya ve kurulumuna devam etmeye devam eder (ayrıca bkz. Isıtma sisteminin test edilmesi: amaç, özellikler, çalışma prosedürü).

Bu konuyla ilgili daha faydalı bilgiler, bu makaledeki videoyu izleyerek bulunabilir.
