Isıtma sisteminin aksonominetiği: terminoloji ve kurallara

Nedir bu - ısıtmanın aksonometrisi? Bu materyalde okula dönmeli ve unutulmuş terimle kendimizi yeniden tanımlamalıyız. Ayrıca, ısıtma sistemleri için aksonometrik diyagramların çizilmesiyle hangi kuralların takip edilmesi gerektiğini bulmaya çalışacağız.

tanım

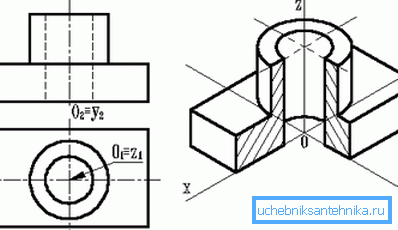

Aksonometri terimi Yunanistan'dan geliyor ve iki kelimeden geliyor: eksen ve ölçü. Terimin anlamı, üç boyutlu nesnelerin grafik görüntüsünde, onları bir düzleme yansıtmaktır.

Nesne nasıl yansıtılır:

1. Üç koordinat eksenine bağlanır.
2. Nesnenin yansıtılacağı bir resim düzlemi seçilir.

Not: Hiçbir koordinat ekseni buna paralel olmamalıdır.

1. Nesnenin tüm noktaları düzlem üzerine yansıtılır.

Resim düzlemi, koordinat eksenlerinden herhangi birine paralel olmadığından, tüm eksenler boyunca, projeksiyon, bölümlerin gerçek boyutlarından sapmalara sahip olacaktır.

Distorsiyonların eksenler boyunca nasıl dağıldığına bağlı olarak, aksonometri şu şekilde çağrılabilir:

• izometrik. Bu durumda, tüm eksenlerdeki bozulma aynıdır.

• dimetrik. İki eksen boyunca eşit distorsiyon.
• Trimetrik - tüm çarpıtmaların farklı anlamları vardır.

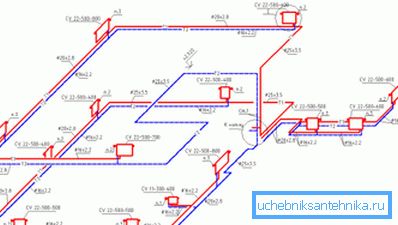

Isıtma sisteminin aksonometrik şeması, binanın ya da zeminlerinin duvarlarına paralel olmayan bir düzlem üzerindeki projeksiyonudur. Projeksiyon, sistemin elemanlarını ve temel parametrelerini ifade eder.

Yasal gereklilikler

Bina mühendisliği sistemlerinin (ısıtma dahil) belgelenmesi için kuralları düzenleyen 21.602-2003 GOST'de kapsamlı bir şekilde belirlenmiştir. Belge metninden konuyla doğrudan ilgili olan ana noktaları seçelim.

Genel hükümler

Isıtma sistemlerinin elemanları, bu şema çerçevesinde bir işaretleme ve bir seri numarasından oluşan bir atama ile belirlenir. Hangi tanımlar kullanılıyor?

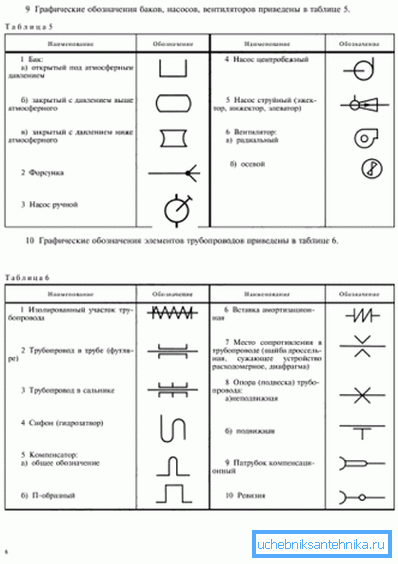

Bazı grafik sembolleri için belge ilgili GOST ile ilgilidir:

• Boru hatları GOST 21.206 - 93'e göre belirlenmelidir.
• Çek valf, boğaz, sürgülü vana, radyatör vb. GOST 21.205-93'te bulunabilir.

Ek olarak, genel hükümler arasında çizimler için bir dizi ek şart vardır.

• Yükseklik işaretleri, uzatma hatlarında veya elemanların dış hatlarında belirtilir.
• Aksonometrik ısıtma şeması, 1:50, 1: 100 ve 1: 200 ölçeğinde yapılabilir.

Belirlenen ekipman ve parametrelerin listesi

Kendi elleriniz tarafından oluşturulan şemada, aşağıdaki belirtilmelidir:

1. Çaplı boru hatları.
2. Boru hattı bölümlerinin ısı yalıtımı. Grafiksel olarak tasvir edilmiştir.
3. Tüm boru hatlarının eksen seviyeleri sıfırdır.

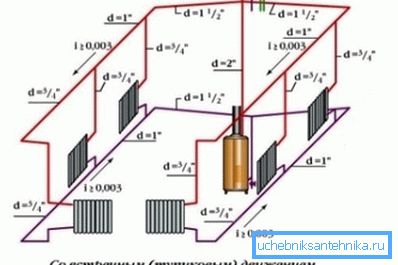

4. Şişeleme şişeleri (tabi ki ihtiyaç duydukları yerlerde - yerçekimi sistemlerinde ve üst şişeleme evlerinde).

1. Şişeleme yatay bölümlerinde boşluklar varsa - bölümlerin boyutları.
2. Destekler, genleşme derzleri ve süspansiyonları.

Önemli nokta: bu durumda, görüntü, yukarıda öğe tipini gösteren bir raf çıkarma ile birlikte verilir. Rafın altında belgenin elemanına karşılık gelen belirtilmelidir.

1. Kapatma vanaları. Bu durumda, donatının tipi ve çapının (DN) belirtildiği bir paket servis rafı kullanılır. Aşağıda, elemanın katalogdaki tanımı verilmiştir.
2. İşaretçiler ile yükselticiler ve planlamacılar (yatay bölümler).
3. Radyatörler, konvektörler ve diğer ısıtma cihazları.

Tiplerini ve temel parametrelerini belirtmek zorunludur:

• Seksiyonel radyatörün bölüm sayısı.
• Kayıt bölümlerinin sayısı (borular) ve uzunluğu.
• Kanatlı tüplerin sayısı ve uzunluğu.
• Diğer ısıtma cihazları için - türleri.

1. Tesisatların tanımı (kazanlar, ısı eşanjörlü fırınlar, ısı pompaları, asansör tertibatları, ısıtma için sirkülasyon pompaları, vb.).
2. Gömülü cihazlar (sıcaklık kontrol için yağ kapları ve kontrol valflerini kurmak için çıkışlar, basıncı ölçmeye izin verir).
3. Sistem parametrelerini ve ısı ölçümlerini ölçmek için kendileri.

Merakla: GOST, çok katlı binaların sadece binanın yeraltı kısmı için ayrıntılı bir plan yapmasına izin verir. Bu durumda, yükselticilerin kablo düzeni ve gerektiğinde tavandaki kablolama şeması ayrı ayrı gerçekleştirilir. Bu talimat, 16 katlı bir binadaki tüm iletişimin aksonometrik projeksiyonunun aşırı karmaşıklığı ile ilgilidir.

şartname

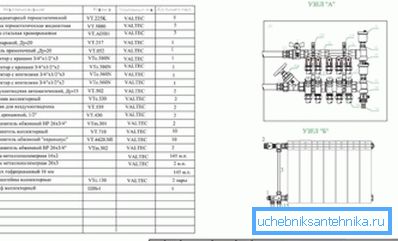

Standart sadece çizimlerin kendileri için değil, aynı zamanda teknik özellikleri için de bir takım gereksinimleri ortaya koymaktadır.

Şartnamede listelenen öğeler, aşağıdaki sıraya göre girilmelidir:

1. Isıtma ekipmanı (kazanlar, radyatörler, vb.).
2. Kapatma ve kontrol vanaları (vanalar, sürgülü vanalar, şoklar, çek valfler).
3. Isıtma sistemlerinin diğer elemanları (çamur tahliyeleri, havalandırma delikleri).
4. Gömülü yapılar (kontrol vanaları için yağ camları ve dalları).

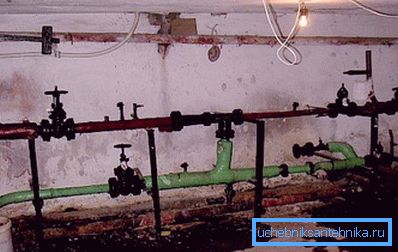

Merak edilir: kural olarak, gerçek şartlarda, termometreler ve manometreler kendileri gömülü yapılara yerleştirilmezler. Cihazların fiyatı yeterince büyüktür; apartman binalarının güvenli bir şekilde kapatılmadığı durumlarda, ölçümlerden sonra parçaların sökülmesi daha mantıklıdır.

1. Boru hatları (şişeleme, yükselticiler, astar).
2. Isı yalıtımı.

Boru hatları her bir çap için spesifikasyona girilir (bir kural olarak - uzaktan kumandayı artırmak için). Spesifikasyona çeşitli kıvrımlar, flanşlar, kaynak için cıvatalar ve cıvatalar girilmez.

Sonuç

Bizim tarafımızdan verilen öneriler ve normatif referansların, çizimin hazırlanmasında ve okunmasında okuyucuya yardımcı olacağını umuyoruz (ayrıca bkz. Kendiliğinden Isıtmalı Isıtma Sistemi: Cihazın Özellikleri).

Her zaman olduğu gibi, ekli video ek bilgi sunacaktır. İyi şanslar!
