Isıtma sisteminin basınç testi: amacı, özellikleri, çalışma

Isıtma sisteminin basınç testi ve yıkanması, ısıtmanın devreye girmesinden önce zorunlu bir prosedürdür. Prosedürün sonunda, bir test sertifikası formu doldurulur, bu da ısıtma ağının başarılı bir şekilde kurulmasını gösteren zorunlu bir belgedir.

Isıtma ısıtmanın ne olduğunu ve nasıl yapılması gerektiğini size söyleyeceğiz.

Boru Hattı Hidrolik Testi

Tanım ve prosedür

Basınç test ve ısıtma sistemlerinin yıkanması, bir nesnenin sızıntı ve kötü kalite bağlantıları için hidrolik testinden oluşan gerekli bir prosedürdür. Test, boru hattının su ile doldurulması, hava tahliye valfleri yardımıyla havanın çıkarılması ve ısıtma sisteminin bağlı olduğu basınç testi ekipmanının (ayrıca bkz. Meet - Air Heating Systems) makalesidir.

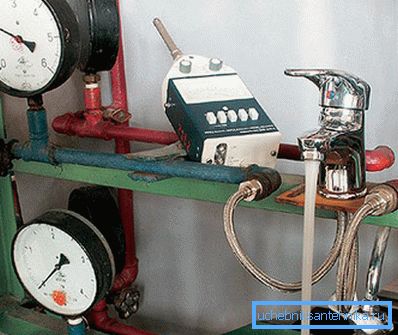

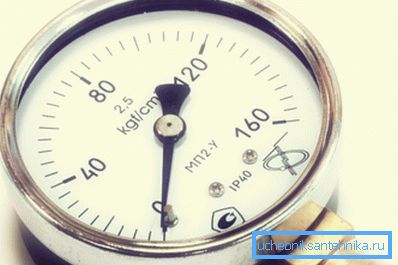

Kompresör, nominal çalışma oranından% 20-50 daha yüksek olan basıncı enjekte eder ve boru hattı bu durumda 30 dakika boyunca kalır. Bu süre boyunca, basınç bir basınç göstergesi ile kontrol edilir ve düşmezse, şebekenin sıkı olduğu anlamına gelir. Yeni modern ısıtma devreleri, iki çalışma basıncı fazlası ile test edilir.

Bununla birlikte, 30 dakika içinde bir basınç düşüşü kaydedildiyse, ısıtma sistemlerini basınçlandırmak için basın kapatılır, su boşaltılır ve ısıtmanın tüm parçaları sızıntı açısından kontrol edilir. Sızıntı bulunduğunda ve tamir edildiğinde, prosedür tekrarlanır.

Sonuç olarak, yapılan işin temelinde, ısıtma sisteminin kıvrılması için, işin her bir aşamasının maliyetini ve bir bütün olarak ölçüm maliyetini (OKDP - “4530195 Test hidrolik ve pnömatik boru hatları”) ve bir basınç testini gösteren bir tahmin yapılır.

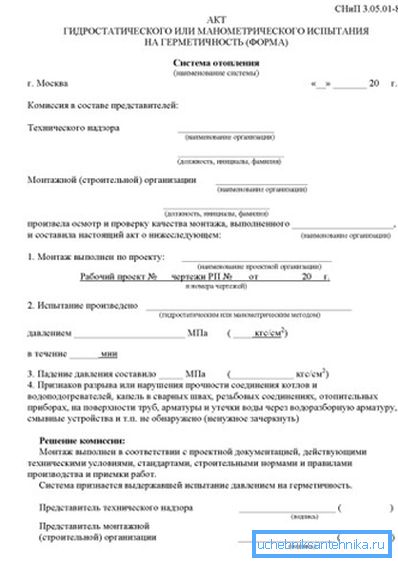

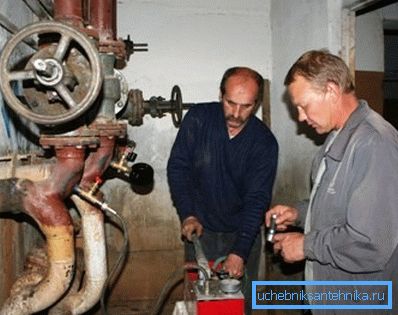

Dikkat edin! Başarılı bir testten sonra, müfettiş kuruluşun temsilcisi ve teknik denetim temsilcisinin imzasını taşıyan bir basınç testi gerçekleştirir. Tamamlandığında, nesne temizlenir ve çalıştırılır.

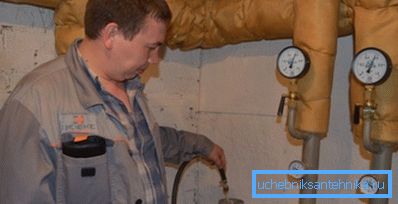

Basınç testi için ekipman ve personel

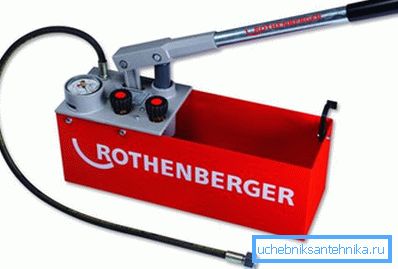

Hidrolik test yapmak için kullanılan klasik ekipman örneği bir ısıtma presidir. Bu cihaz, borularda basınçtaki kontrollü bir artış için devreye bağlanmıştır.

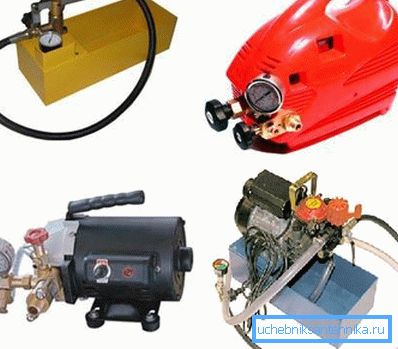

Isıtma sistemlerinin basınç testi için pompa manuel veya elektrikli olabilir. Özel evlerin çoğu yerel ısıtma şebekeleri ve yüksek basınçlı evler için gerekli olmadığı için manuel basınç testi oldukça yeterli.

Isıtma sistemlerinin basınç testi için manuel pompalar 25 ila 60 bar veya daha fazla bir çaba geliştirebilir, bu da sadece bir kır evinde değil, aynı zamanda beş katlı bir binada da sıkılığı kontrol etmek için yeterlidir.

Elde kullanılan cihazların avantajları:

• Cihazın küçük boyutu ve ağırlığı, normal şehir apartmanında bile mobil. Manuel pompa hem profesyonel aktivite hem de kişisel kullanım için uygun olacaktır;
• Ekipmanların nispeten düşük fiyatı onu genel halk için uygun hale getirir.. Özel elektrikli ekipmanların aksine, manuel preslerin oldukça uygun fiyat etiketleri vardır;
• Çalışma parametrelerinin aralığı, küçük ve orta boy ısıtma ekipmanlarının ihtiyaçlarını tam olarak karşılar.. Pompa, özel bir evin normal ağının çalışma performansını iki katına çıkarmanızı sağlar;
• Basit tasarım, arıza ve arıza olmadan yüksek güvenilirlik ve uzun süreli operasyon ile karakterizedir.. Pompa çok basit ve onu kırmak için özel bir şey yok.

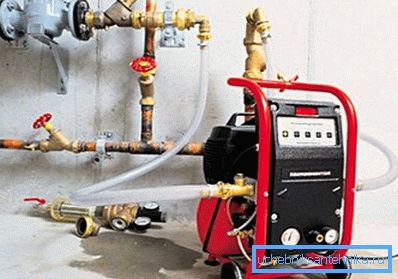

Büyük sahalarda, çok katlı binalarda, üretim tesislerinde vb. Büyük ve kapsamlı devreleri test etmek için. Manuel mekanizmalar için ulaşılamaz yüksek basınç altında suyu pompalayan elektrikli pompalar kullanın. Kendinden emişli bir pompa ile donatılmışlardır ve 500 kgf / cm2 (bar) 'a kadar bir kuvvet geliştirebilirler.

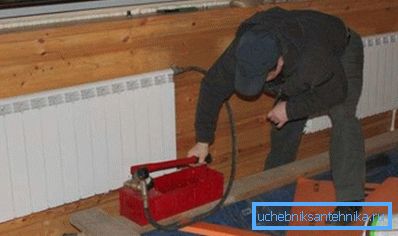

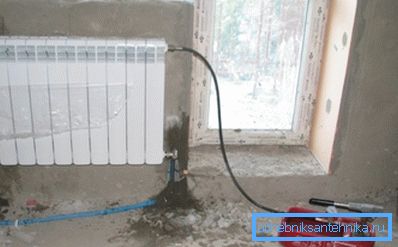

Elektrik üniteleri hat içine veya herhangi bir deliğe bağlanabilir. Çoğu zaman, hortum bir tahliye vanasına veya borunun suyla doldurulduğu bir musluğa bağlanır. Ayrıca, Mayevsky vinci için konektör aracılığıyla radyatöre bağlantı uygulandı.

Elektrik makineleri genellikle aşırı ısınmaya karşı otomatik korumaya sahip bir kontrol ünitesi ile donatılmıştır. Motor sıcaklığı önceden belirlenmiş limitin üzerine çıkarsa, koruma basıncı serbest bırakır ve ünitenin dinlenmesine izin verir.

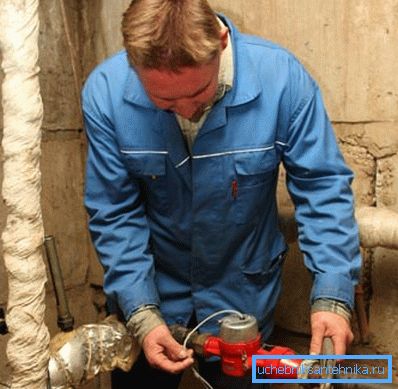

Küçük evler için, tipik kır evleri ve diğer küçük binalar için, çaba seviyesi düşüktür - 2 atm. Bu ağlar normal su basıncıyla kontrol edilebilir. Isıtma boru hattı merkezi su şebekesine bağlanır, yaklaşık 2 kgf / cm2'lik bir basınç oluşur ve daha sonra nesne sızıntılar ve diğer kusurlar açısından denetlenir.

Dikkat edin! Ülkenizdeki ısıtma sistemini kendi ellerinizle kurduysanız, uzman yardımı olmadan testle başa çıkabilirsiniz. Ancak kentsel yüksek binalar için talimat, tesisin bakımını yapan hizmetlerin ve hizmetlerin zorunlu katılımını gerektirir.

Teknik gözetimin temsilcisi veya işin müşterisinin temsilcisi, işleri kabul eder.

Hangi durumlarda basınç testi yapılır?

Boruyu mukavemet açısından test etmenin gerekli olduğunu öğrenmek için kalır.

SNiP hükümlerine göre, doğrulama şu durumlarda yapılır:

• Yeni bir nesne monte ettikten sonra. Isıtma işlemini devreye almak için mutlaka yüksek basınçla test edilir;
• Ağın herhangi bir parçasını veya herhangi bir ısıtma cihazını, bağlantı parçasını, ekipmanı tamir ettikten sonra. Herhangi bir basınç kaybı yeniden test gerektirir;
• Boru hattının herhangi bir parçasını değiştirdikten sonra, boruların bütünlüğünün veya kalitesiz bağlantıların ihlalinin ortadan kaldırılmasından sonra
• Isıtma sezonunun başlamasından önce.

Dikkat edin! Isıtma sistemini basınçlandırmadan önce, yabancılar ve konut sakinleri binadan boşaltılmalıdır. Güvenlik nedenleriyle, iş boş bir nesne üzerinde gerçekleştirilir.

Sonuç

Isıtma basınç testini inceledik ve ne olduğunu anlattık. Daha detaylı bilgi almak istiyorsanız, videoyu izleyin ve sitemizdeki diğer materyalleri okuyun.
