Isıtma sisteminin tasarımında güvenlik konusu, özellikle bağımsız ısınma durumunda daha fazla dikkat çekmektedir. Isıtma mevsimindeki ana tehlike, basınçtaki keskin bir artıştan kaynaklanır, borular buna dayanamaz. Basit bir güvenlik aygıtı takmak, sistemdeki basıncı eşitlemeyi kolaylaştırır.

Isıtma sisteminin özellikleri

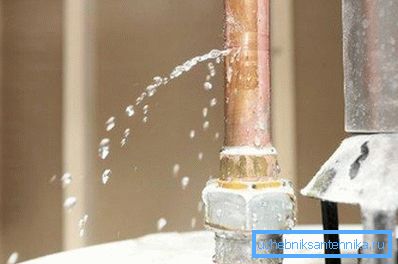

Tüm ısıtma elemanları başlangıçta belirli koşullar altında çalıştırılmak üzere tasarlanmıştır. Süreçte, borulardaki basıncın önemli ölçüde arttığı durumlar vardır. Boruların böyle bir teste dayanması iyidir, ancak hiç kimse bir dahaki sefere sızıntı olmayacağını garanti edemez, bu nedenle ısıtma sistemi için emniyet valfi basitçe vazgeçilmezdir.

Borulardaki basınçtaki keskin artışın nedenleri, şu şekilde ayırt edilebilir:

• aşırı su ısıtma - sıcaklık yükseldiğinde, su genişler, bu da borular ve valfler üzerinde ek strese neden olur;

Dikkat edin! Kısmen, genişleme tankları böyle bir sorunla başa çıkmaya yardımcı olur. Fazla su sadece tankın içinde birikmektedir.

• boru çaplarının seçiminde hata;
• ısıtma, su şebekesinden beslenirse ve içindeki basınç, ısıtma devresindeki bu rakamı aşarsa;
• Isıtma için sıradan bir termik valf bile (radyatörün önüne takılmış olan), besleme borusundaki basınçta bir artışa neden olabilir. Bu genellikle sıcak havalarda, radyatöre su akışı minimum seviyeye indirildiğinde ortaya çıkar;
• sirkülasyon pompasında arızalar da sebeplerden biri olarak düşünülebilir.

Güvenlik nasıl sağlanır?

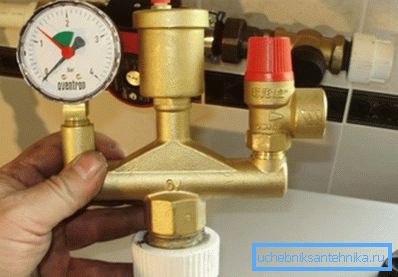

Herhangi bir ısıtma sistemi kurulurken "güvenlik grubu" gibi bir şey kullanılır. Bu terim, sistemin çalışmasını izlemenizi ve derhal sorun gidermenizi sağlayan bir dizi aygıtla ilgilidir.

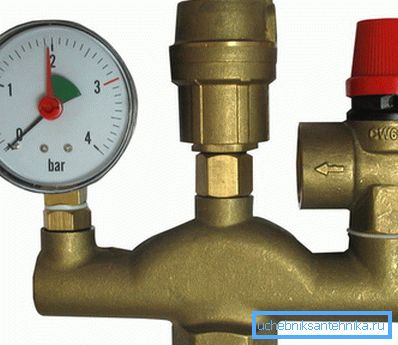

Güvenlik grubu genellikle şunları içerir:

• basınç göstergesi;
• Havalandırma - boru hattından hava almanızı sağlar;
• Aslında, ısıtma için bir emniyet valfi, aşırı basıncı birkaç saniyede düşürmenize izin veren bir cihazdır.

sınıflandırma

Dairelerin ve özel evlerin ısıtma sistemlerinde özel olarak sürekli ayarlanabilir yaylı cihazlar kullanılmaktadır. Verimlilik, güvenilirlik ve maliyete göre - bu ideal bir seçenektir.

Ancak genel olarak, bu türden daha fazla cihaz türü vardır:

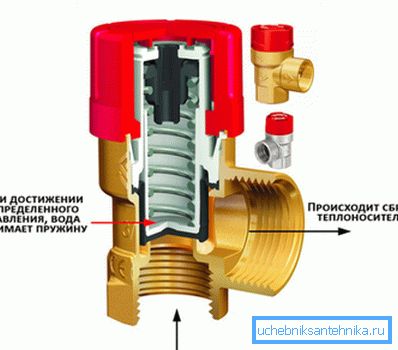

• bahar - bu tür cihazlarda makara çubuğu yaylıdır ve normal basınçta valf kapanır. Basınç artmaya başlar başlamaz, yay sıkıştırılır ve geçiş deliği artar - fazla ısı transfer ortamı, ayrı bir kaba veya dönüşe boşaltılır;

Dikkat edin! Valfi açmak için gereken basınç, borulardaki çalışma şekline göre en az% 10-15 daha yüksek olmalıdır.

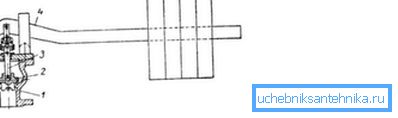

• kaldıraçlı cihazlar yüksek bir fiyat ve açılış için gereken çabanın esnek bir şekilde ayarlanması ile ayırt edilir. Yük, kol üzerindedir ve üzerinde hareket edebilmesi için üzerine sabitlenir. Yükün kol üzerindeki konumunu ayarlayarak, açmak için gereken çabayı artırabilir / azaltabilirsiniz.

Sınıflandırmayı ve iyileşme derecesini ve yöntemini belirtmek mümkündür:

• asansör, sele yüksekliğinin 0.05'ini aşmazsa, böyle bir cihaz, alçak kaldırma olarak kabul edilir;
• tam kaldırma tertibatı, deklanşörün selenin yüksekliğine eşit bir mesafede (veya daha büyük) hareket etmesini sağlar.

Ayarlama yöntemi ile ilgili olarak, kontrol için çek valf şu şekilde olabilir:

• pürüzsüz bir ayarlama ile - bir örnek olarak, bir yay türü getirebilirsiniz. Kapının hareketi borudaki basınca bağlıdır;
• 2 kademeli ayar ile - bir geçiş açıklığının otomatik olarak tamamen açıldığı belirli bir eşik basınç değeri ayarlanır ve bu hemen hemen gerçekleşir. Sanayide kullanılan, birkaç saniyelik kaybın bile ciddi sonuçlara yol açabileceği yerlerde kullanılır.

Dönüş ve baypas cihazları

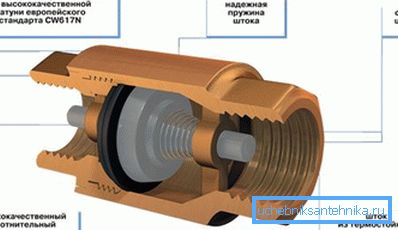

Isıtma sistemindeki bir çekvalf, soğutucu akışkanın sadece bir yönde hareket etmesine izin verir. Bu tür bir cihazın "vurgulanması", yay yüklü sapın sadece suyun bir yönde akmasına izin vermesidir. Kurulum için dişli bağlantılar sayesinde zor değil.

Bazen açık tip bir sigorta yerine, ısıtma için bir baypas valfi kullanılır. Ana işlevi aynıdır - sistemdeki basıncın dengelenmesi, ancak açık seçenek basitçe fazla soğutucuyu düşürürse, by-pass analogu suyu ısıtma devresine yönlendirecektir.

Radyatörlerin önüne termostat monte edilmişse, sıcak mevsimde, hepsi akü içerisine su akışını kuvvetli bir şekilde bloke ettiğinde bir durum söz konusu olabilir. Sonuç olarak, besleme borusunda basınç yükselir.

Kazanın çıkışına bir baypas valfi takılırsa, o zaman soğutucu akışkanın bir kısmını besleme borusundan boşaltım borusuna aktarabilir. Yani, bir ısıtıcı vana kullanılıyorsa, o zaman ısıtma sisteminin ek koruması gereklidir.

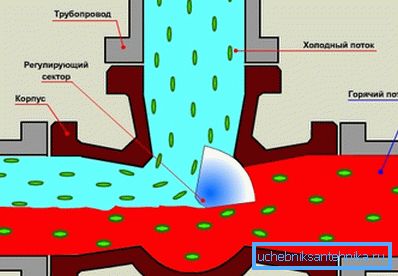

Üç yollu vanalar

Bu tip cihazların ana farkı tasarım - 1 giriş ve 2 çıkıştır.

Bu üç yönlü cihaz sayesinde elde etmek için kullanılabilir:

• sıcak soğutucunun soğutulmuş ile karıştırılması;

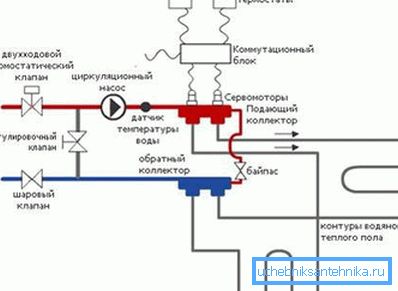

Dikkat edin! Bu, düşük sıcaklıklı ısıtma (sıcak zemin) kullanıldığında gereklidir. Üç yollu vana, soğutucu akışkanın geri dönüşten tedarik borusuna karışmasını organize etmenize ve fazla sıcak su sağlama riskini ortadan kaldırmanıza olanak tanır.

• Isıtma için üç yollu bir vana, bir ısıtma devresini diğerinden ayırmanızı sağlar (farklı ısı transfer ortamları kullanılıyorsa bu gerekli olabilir).

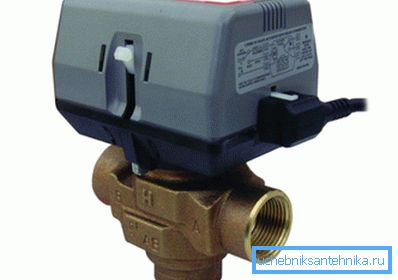

Kutunun içinde, dönüşü soğutma akışını düzenleyen bir damper veya bir top bulunur. Amortisörü kontrol etmek için oda termostatına bağlı bir servo sürücü kullanılabilir.

Kurulum hakkında birkaç kelime

Güvenlik grubunun tüm elemanlarının montajı elle yapılır. Bir emniyet tertibatının kurulumu ile ilgili herhangi bir sorun olmamalıdır, çünkü dişli bağlantılar kullanılır. Ve asıl soru bütün bu unsurları nereye yerleştireceğimiz.

Emniyet grubunun cihazları, kazandaki besleme borusu alanına yerleştirilmelidir. Başka bir incelik, arıza durumunda kazanı anında kesmeye imkan veren kesme vanalarının nereye monte edileceğidir.

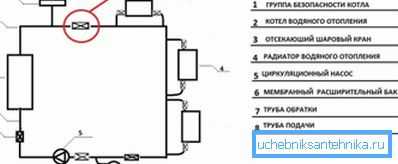

Bir güvenlik grubunun doğru şekilde kurulması için talimatlar, bu cihazların bir grubunun arkasında bir kapatma vanasının yerleştirilmesini gerektirir. Bu durumda, kazanı kapattıktan sonra bile, emniyet valfi aşırı soğutucuyu sıfırlamanıza ve kazanı hasara karşı korumanıza izin verecektir.

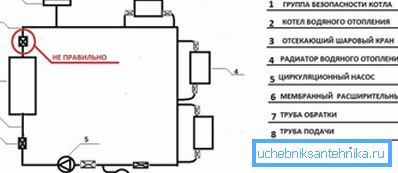

Güvenlik grubunun önündeki kapatma vanasının ve buna doğrudan giden boru kesitinin kurulum seçenekleri yanlış kabul edilir. Bu durumda, kazanı kesildiğinde, güvenlik grubu da kesilecek ve kazan acı çekebilir.

Özetlersek

Bir emniyet vanasının takılması, ısıtma sisteminin güvenilirliğini artırmanıza izin verir. Bu basit ve ucuz cihaz sayesinde, basınç dalgalanmaları artık boruların bütünlüğünü tehdit etmeyecek ve ısıtma yıllarca sürecek.

Video, yay tipi güvenlik cihazının çalışma prensibini göstermektedir.
