Isıtma sisteminin hesaplanması: eviniz için doğru ısıtma

Evin Rusya'daki iklimi ısıtmak bir lüks değil, hayati bir gereklilik. Kentsel şartlarda bunu düşünmeniz gerekmiyorsa - ısınma, tamirat ve enerji santralleri, ısıtma için tam konut sağlayacak olan bölge kazan daireleri var, o zaman kendi evinizde her şeyi kendiniz düşünmelisiniz.

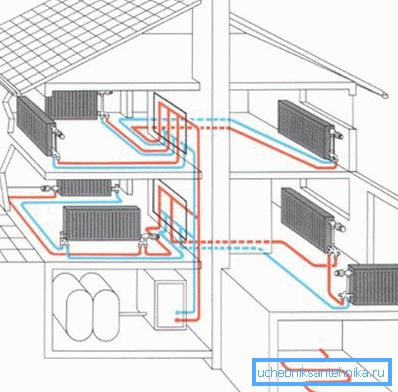

Bu durumda, bir konut özerk bir ısıtma sistemi ile donatılmış olmalıdır. Ağı kurmadan önce tasarlanması ve hesaplanması gerekir. Bu makalede kaybedeceğimiz şey budur.

Isıtma cihazlarının hesaplanması

Bir ısı taşıyıcı olarak, genellikle kendi evlerinde sıradan su seçilir. Ve ısıtma sisteminin kendisi kapalı veya açık olabilir.

Tür kazan

Bölgenizde en erişilebilir ve ucuz olan enerji tipine göre seçmeniz gereken ısı jeneratörü tipi.

Kullanılan yakıt türüne göre cihaz kategorisinin altında.

1. Elektrikli kazanlar. Onlara dayalı bir evi ısıtmak bizim için çok popüler değil çünkü Elektrik pahalı ve kesintiler veya voltaj düşüşleri ile sağlanabilir. Ve böyle bir cihazın güvenilir çalışması için kararlı bir güç kaynağı sistemi gerektirir.
2. Katı yakıtlı cihazlar. En basit birimler. Rus pazarı, hem manuel hem de otomatik yakıt doldurma ile modellerinin çoğunu temsil ediyor. En yeni analogların fiyatı elbette daha yüksektir.
3. Gaz agrega. Bu cihazlar yüksek verimliliğe sahiptir. Mevcut modellerinde tam otomatik çalışma döngüleri var. Yüksek performans seviyesi ile kompakttırlar.Eğer eviniz bir merkezi gaz tedarik ağına bağlıysa, bu tür bir cihaz idealdir.

Dikkat edin! Isıtma sisteminin beslenmesinin hesaplanması, gaz maliyetinin her zaman arttığını unutmayın. Bu nedenle, ısıtma ağını enerji tasarrufu ve otomasyon sistemleri ile donatmak arzu edilir.

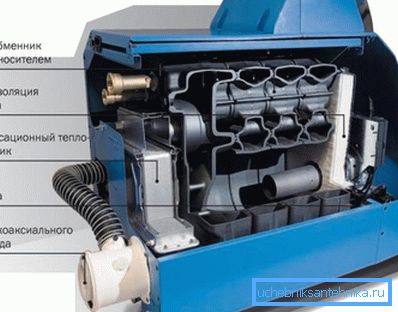

1. Sıvı Yakıt Cihazları. Bu kazanlar dizel, kerosen, akaryakıt, yağ işlerinde çalışır. Son derece üretken, pratiktir, bu tür yakıtlar uygun ve ucuzdur.

Benzer jeneratörler, yazlık evler ve kır evlerinde yazılabilir. Bununla birlikte, sıvı yakıt ateş ve patlayıcıdır. Bu nedenle, bununla birlikte tanklar için ayrı odalar tahsis etmeniz ve güvenlik önlemlerine dikkatle uymanız gerekir.

Dikkate alınması gereken bazı noktalar

1. Isıtma sistemleri için akaryakıt kazanlarının önemli bir avantajı vardır. Brülörleri bir gaz analogu için değiştirilebilir ve ünite uygun enerji taşıyıcısı üzerinde çalışabilir.
2. Katı yakıtlı cihazlardan kendi piroliz karşılığını koymak en iyisidir. En ekonomik olanı, verimliliği, geliştirilmiş tasarımı sayesinde% 85'e ulaşıyor. Bu birimlerde iki adet yanma kutusu bulunmaktadır. Birincisinde, yakıt yavaşça yanar ve yanıcı (pirozlu) gazı ısı enerjisi yayar ve yayar. İkincisi, hava ile birlikte, daha sonra yakıldığı ikinci ateş odasına girer ve ilave ısı üretir.

1. Geleneksel katı yakıtlı kazanlar önemli bir dezavantaja sahiptir - verimli otomasyon sistemleri ile donatılamazlar. Bundan sonra, yakıtı her 4/6 saatte bir manuel olarak yerleştirmek gerekir.

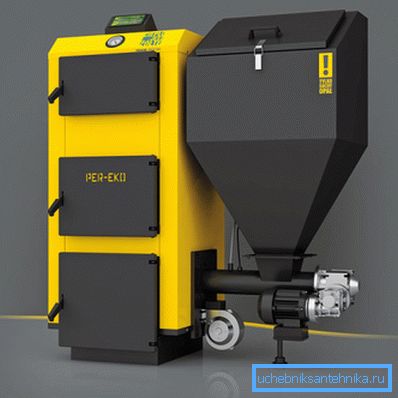

Sığınağı bağlayabileceğiniz ünite modelleri vardır. Yakıt, kazana otomatik olarak girer.

Bununla birlikte, en fazla 1,5 gün sürer. Daha sonra kapasiteyi manuel olarak yüklemeniz gerekir.

Özelliklerin hesaplanması

Isı jeneratörü tipini seçtikten, ısıtma sistemlerinin tasarımını ve hesaplamasını gerçekleştirdikten sonra, sistemin kapasitesini ve genel özelliklerini belirlemek gerekir.

Bir ön hesaplamayı yapmak için, odanın alanını, ısı üreticisinin iklim gücü katsayısı ile çarpmak yeterlidir. Hesaplamanın sonucu 10'a bölünmüştür.

Bu, yaşam koşulları için en basit formüldür. Yardımı ile az sayıda bilinen faktöre sahip yaklaşık bir hesaplama ve ısıtma sistemi tasarımı yapmak mümkündür.

Bu hesaplamalar hakkında biraz daha fazla.

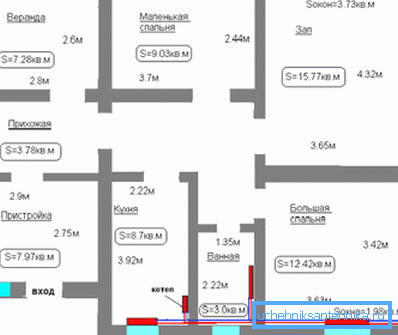

1. Isıtılan alanla ilgili olarak, genellikle evin tüm alanları için toplamı alınır. Bu bir hatadır çünkü Kural olarak, sadece en az bir duvarın harici olduğu binanın odaları ısıtılır. Bu ısı mühendisliği hesaplaması doğrudur, sadece dış duvarlara sahip odalar dikkate alınmıştır. Aynı zamanda, kazanın küçük bir üretkenliği marjı hesaplamaların sonuçlarına eklenir. Kışın bölgeniz için çok sert olacağı bir durum için gereklidir.

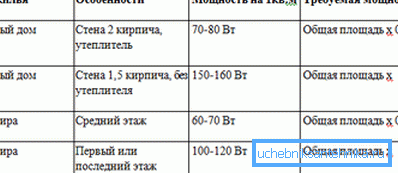

2. İklimsel ısıtma katsayısı, pratik ısıtma hesapları için çok önemlidir. Değeri, evin bulunduğu alana göre değişir.

• Dolayısıyla, Rusya Federasyonu Merkezi için rakam 1.3 / 1.6 kW;
• Güney için - 0.8 / 0.95;
• Rusya'nın Kuzeyi için - 1.6 / 2.2.

Rusya Federasyonu'nun Orta bölgeleri için 100 m2'lik bir bina için ısıtma sisteminin (kazan gücü) hesaplanmasına bir örnek:

Vк = 100 • 1,2: 10 = 12 kW

Pil bölümlerinin sayısı

Bu talimat, gerekli sayıda radyatör bölümlerini belirlemeden yetkili bir ısıtma projesinin imkansız olduğunu belirtmektedir. Bu parametre en basit formülle hesaplanabilir: tesislerin alanı 100 ile çarpılır, elde edilen şekil radyatörün bir bölümünün gücü ile bölünür.

Formülün pozisyonlarını daha detaylı inceleyelim.

1. Isıtılmış alan. Isıtma cihazlarının gücü, her bir oda için hesaplanır. Bu nedenle, formül aynı zamanda bir odanın alanını da içermelidir. Ancak, bir istisna var. Bitişik odada, radyatörlerin bulunduğu bir odada sıcak kalmak istiyorsanız, o zaman her iki odanın alanı da toplanır.
2. 100 numara SNiPa'dan alınmıştır. Bu demektir ki 1 m2'lik oturma odaları için 100 W akü termal gücü gereklidir.
3. Bir radyatör bölümünün performansı farklı olabilir ve üretim ve tasarım özelliklerine bağlıdır. Bu parametreyi tam olarak bulamadığınızda, 200 wattlık bir değerle çalışabilirsiniz. Modern radyatörlerin her bölümünün ortalama gücüne eşittir.

Belirli bir hesaplama örneği veriyoruz. Zemin alanı 20 metrekare olsun. Seçilen radyatörlerin bir bölümünün gücü 170 W'dir. Gerekli bölümlerin sayısını belirleyin:

N = 20 • 100: 170 = 11.7 = 12.

Dikkat edin! Oda açısal veya bitmişse, hesaplamaları yaptıktan sonra toplamları 1.2 katsayısı ile çarpılmalıdır. Böylece odanın artan ısı kaybını göz önünde bulundurarak radyatörün bölüm sayısını elde edersiniz.

Formüllerdeki özel profesyonel hesaplamalar

Profesyoneller tarafından ısıtma sistemlerinin nasıl hesaplanacağını ve kurulduğunu düşünün.

Hidrolik hesap nedir?

Sistemin genel hidrolik hesaplamasının görevleri aşağıdakileri içerir.

1. Boru hattının enine kesitinin belirlenmesi ve buna bağlı olarak - ısıtma sistemindeki su hacminin hesaplanması.
2. Ağın farklı kısımlarındaki basıncın (çalışma basıncı) büyüklüğünü bulmak.
3. Basınç düşümü / kafasının hesaplanması.
4. Ağın tüm noktalarının dinamik ve statik modlarda doğru bağlanması. Bu, izin verilen basıncı ve sistemdeki istenen basıncı sağlamak için gereklidir.

Temel hesaplama bağımlılıkları

Kapalı yapıların ısı-koruyucu özellikleri, ısı transferine (Ro) dirençleriyle karakterize edilir.

1. Bu formülde ifade edilir: Ro = Rвн + Rк + Rв. Rвн sembolü çitin iç kısmının ısı transferine karşı direncidir ve bu da (m • 2 ° C): Bm olarak tanımlanır.
2. Rara = 1: C Burada, kapalı yapıların iç kısmının ısıl dönüş katsayısı, 8,7'ye eşittir. • (m • 2 ° C): Bm.
3. RK, sıralı olarak yerleştirilmiş tabakalarla kapalı yapının termal direncidir. Rc = R1 + R2 + ... + Harici hava Rn + Rt.
4. R1 = a / a. Burada mı? Milimetre cinsinden tabaka kalınlığını ifade eder, ha? - Bm: (m • 2 ° C) olarak tanımlanan ısıl iletkenlik katsayısıdır.
5. Rb, muhafazanın dışından ısı transferine karşı direncidir.
6. Rв = 1 :? ? n çitin dış kısmının ısıl dönüş katsayısıdır, 23 • Bm olarak ifade edilir: (m • 2 ° C).
7. Isı transfer katsayısı k, aşağıdaki formüle göre hesaplanır: k = 1: Ro.

Bu nedenle, ısıtma sistemini hesaplamadan önce, ana yalıtım tabakasının kalınlığı hesaplanır.

Belirli bir örnek veriyoruz.

1. Betonun dış duvarı:? = 2400 kg / m? /; Pı = 1.92 W / m • ° C; A1 = 100 milimetre.
2. Poliüretan köpüğünden ısıtma: = 2400 kg / m? = 1.92 W / m • ° C; ? = Ro-1: C-1: N-1: 1.

Sistem gücü

Isıtma sisteminin watt cinsinden termal gücü aşağıdaki formüle göre verilir: Qc = Qo + Qi-Qb.

burada:

• Qo, kapalı yapılardan watt cinsinden ısı kaybıdır;
• Qi, kapılar, pencereler, yuvalardan (W) geçen sızan havayı ısıtmak için ısı kaybıdır;
• Qb - ev aletleri, ayrıca watt cinsinden ısı girişi.

Boru hattının hidrolik hesaplanması

Boru hattının çapının hidrolik hesaplamaları yapılmadan, ısıtma sisteminin hacminin hesaplanması imkansızdır. Bunlar, önceden belirlenmiş termal yüklerde ve sistemdeki hesaplanan basınçta (sirkülasyon) gerçekleştirilir.

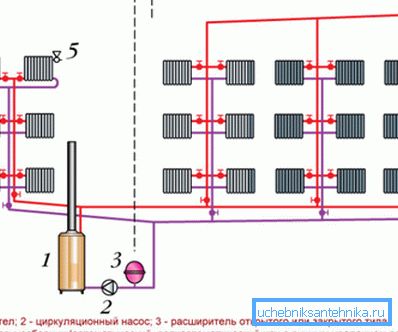

Örneğin, iki borulu bir ağda, ana sirkülasyon halkası, bir çıkmaz boru dağılımı durumunda monte edilir. Başka bir deyişle, - yükselticinin ısı merkezinden en yüklü ve en uzaktaki alt radyatörden.

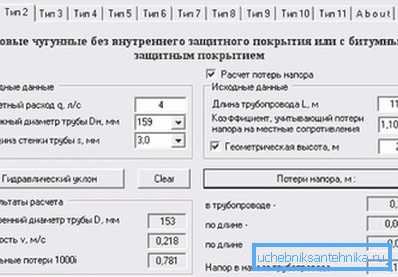

Bu durumda, internette bulunan ısıtma sistemini hesaplamak için hesap makinesini kullanabilir veya hesaplamaları kendiniz gerçekleştirebilirsiniz.

Bunun için yardımcı parametrenin belirlenmesi gerekir - sürtünmeye bağlı belirli basınç kaybının ortalama değeri (Pa / m cinsinden Rav,), metre başına boru. Formül şöyle:

Rcp = a • pp: L; pa / m olarak

İçinde, semboller:

• ? - Bu, zorunlu dolaşımda olan şebekeler için toplam hesaplanan basıncın (dolaşım basıncı) yerel dirençlerden kaynaklanan basınç kayıplarını hesaba katan bir katsayıdır.
• pp, tasarlanan ısıtma sisteminde pasiflerde mevcut basınçtır;
• L, dolaşım halindeki halkanın toplam uzunluğudur.

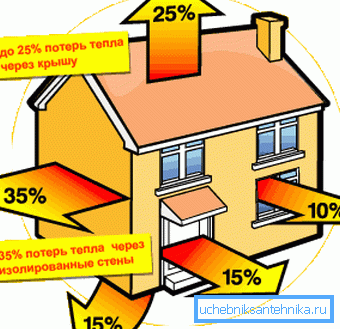

Oda ısı kaybı

Bina sıcaklığından geçen ana ısı kaybı Q® (watt cinsinden), Q.2 = f • k • (tv-tвн) • n formülüne göre bulunur.

burada:

• k, muhafazanın termal transfer katsayısıdır;
• f, çevreleyen yapının, metrekare cinsinden hesaplanan alanıdır;
• tv, odadaki hava sıcaklığı derecedir;
• tвн - dış hava sıcaklığı, derece cinsinden;
• n, dış yüzeyin dış havaya göre konumuna bağlı bir katsayıdır.

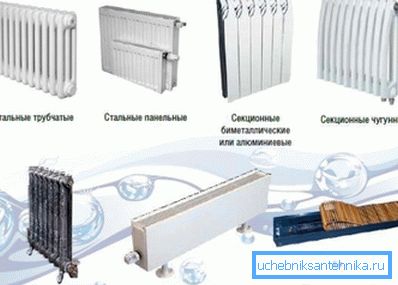

Özellikleri baz alınarak radyatör seçimi

Isıtma sistemindeki su miktarını hesaplamadan önce, kullanacağınız radyatör tipini seçmelisiniz. Aşağıda, şu anda üretilen tüm çeşitlerin özelliklerinin bir tablosu yer almaktadır.

Sonuç

Isıtma sisteminin uzun süreli çalışması, sadece uygun hesaplaması ve ardından doğru montajı ile mümkündür. Bu nedenle, ağın tasarımı çok ciddiye alınmalıdır. Makaledeki video, bilgileri tamamlayacak.
