Isıtma sisteminin hidrolik hesaplanması: sadece karmaşık

Isıtma sisteminin hidrolik hesabı nedir? Hangi değerler hesaplamalara ihtiyaç duyar? Son olarak, ana şey: tüm bölümlerin hidrolik direncinin, ısıtma cihazlarının ve vanaların elemanlarının tam olarak kesin değerlerine sahip olmadan bunları nasıl hesaplayacaksınız? Hadi anlamayalım.

Ne bekliyoruz

Herhangi bir ısıtma sistemi için en önemli parametre ısı çıkışıdır.

Tarafından belirlenir:

• Soğutma suyu sıcaklığı.
• Isıtma cihazlarının termal gücü.

Not: dokümantasyonda, 70 ° C'de ısıtılmış bir odada soğutma sıvısı ve hava sıcaklığı arasında sabit bir sıcaklık deliği için son parametre belirtilir. Sıcaklık deltasını yarıya düşürmek, termik güçte iki kat azalma ile sonuçlanır.

Isı çıkışını hesaplamak için yöntemleri geride bırakacağız: onlar için ayrılmış yeterli konu materyalleri var.

Ancak, otoyol veya kazandan ısıtma cihazlarına ısı transferini sağlamak için iki parametre daha önemlidir:

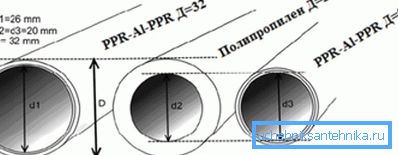

1. Boru hattının iç kısmı, çapına bağlı.

1. Bu boru hattındaki akış oranı.

Zorlanmış sirkülasyonlu bağımsız bir ısıtma sisteminde, birkaç değer daha bilmek önemlidir:

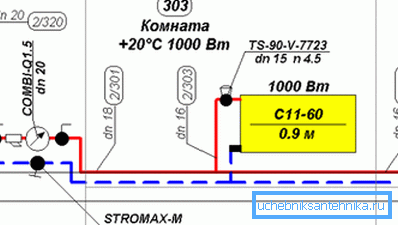

1. Kontur hidrolik direnci. Isıtma sisteminin hidrolik direncinin hesaplanması, sirkülasyon pompasının ürettiği basınca ilişkin gereksinimleri belirleyecektir.
2. Isıtma sisteminin sirkülasyon pompasının performansı ile uygun bir kafa ile belirlenen devre aracılığıyla soğutucu akış hızı.

sorunlar

Odessa'da dedikleri gibi, "onlar."

Devrenin toplam hidrolik direncini hesaplamak için göz önünde bulundurmanız gerekenler:

• Düz boru kesitlerinin direnci. Malzeme, iç çapı, akış hızı ve duvar pürüzlülüğü derecesi ile belirlenir.

• Her dönüşün direnci ve çap değişimi.
• Her bir valf elemanının direnci.
• Tüm ısıtma cihazlarının direnci.
• Kazan ısı değiştirici direnci.

Gerekli tüm verilerin birlikte toplanması en basit programda bile açıkça bir sorun haline gelecektir.

Ne yapmalı

formül

Neyse ki, otonom bir ısıtma sistemi için, ısıtmanın hidrolik hesaplaması, kabul edilebilir bir doğrulukla ve mahsullere girmeden gerçekleştirilebilir.

Akış hızı

Alt taraftan, akış ve geri dönüş arasındaki sıcaklık farkının büyümesi ve aynı zamanda havalandırma olasılığının artmasıyla sınırlıdır. Hızlı akış, havayı köprülerden otomatik hava menfezine zorlar; Yavaş olan bu görevle baş edemez.

Öte yandan, çok hızlı bir akış kaçınılmaz olarak hidrolik gürültü üretecektir. Vanaların elemanları ve şişirme turları can sıkıcı bir hum kaynağı olacaktır.

Isıtma için kabul edilebilir akış oranları aralığı 0,6 ila 1,5 m / s arasındadır; Bununla birlikte, diğer parametrelerin hesaplanması genellikle 1 m / s'lik bir değer için gerçekleştirilir.

çap

Bilinen termal güç ile tabloya göre onu almak en kolay

Baş basıncı

Basitleştirilmiş bir versiyonda, H = (R * I * Z) / 10000 formülü ile hesaplanır.

İçinde:

• H, metre cinsinden istenen kafa değeridir.

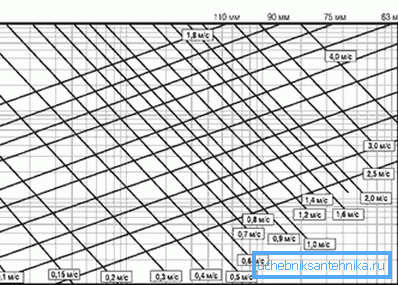

• I - borudaki basınç kaybı, Pa / m. Hesaplanan çapın düz boru bölümü için 100-150 aralığında bir değer alır.
• Z, devredeki ek ekipmanın kullanılabilirliğine bağlı olarak ek bir dengeleme faktörüdür.

Sistem listeden birkaç öğe içeriyorsa, ilgili katsayılar çarpılır. Bu nedenle, bilyeli valfli bir sistem için, borular için dişli rakorlar ve şişenin geçirgenliğini düzenleyen bir termostat, Z = 1.3 * 1.7 = 2.21.

verimlilik

Kendi elinizle hesaplamak için talimatlar pompanın performansı da çok karmaşık değildir.

Verimlilik, G = Q / (1.163 * Dt) formülü ile hesaplanır:

• G - m3 / saat cinsinden performans.
• Q, kilowatt'larda devrenin termal gücüdür.
• Dt, tedarik ve geri dönüş hatları arasındaki sıcaklık farkıdır.

örnek

Aşağıdaki koşullar için ısıtma sisteminin hidrolik hesaplamasına bir örnek verelim:

• Besleme ve geri dönüş boruları arasındaki delta sıcaklığı standart 20 dereceye eşittir.
• Bir bakırın termal gücü - 16 KW.

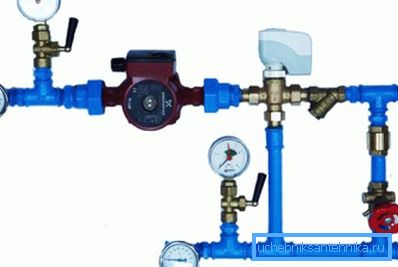

• Tek borulu Leningradka şişeleme toplam uzunluğu 50 metredir. Isıtma cihazları şişeleme ile paralel olarak bağlanır. Termostatlar, dolumun kırılması ve mikserler ile ikincil devreler eksik.

Hadi başlayalım.

Yukarıdaki tabloya göre minimum iç çap, en az 0.8 m / s akış hızında 20 milimetredir.

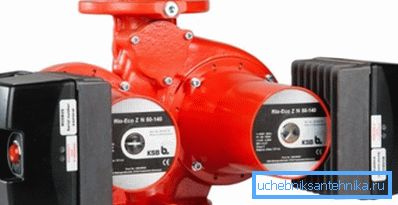

Yararlı: modern sirkülasyon pompaları genellikle kademeli veya daha uygun bir performans ayarına sahiptir. İkinci durumda, cihazın fiyatı biraz daha yüksektir.

Olgumuz için en uygun başlık (50 * 150 + 1.3) / 10000 = 0.975 m olacaktır Aslında, çoğu durumda parametrenin hesaplanması gerekmemektedir. İçinde dolaşımı sağlayan apartmanın ısıtma sistemindeki fark - sadece 2 metre; Bu tam olarak ıslak rotorlu pompaların mutlak çoğunluğunun minimum kafa değeridir.

Verimlilik G = 16 / (1.163 * 20) = 0.69 m3 / saat olarak hesaplanmıştır.

Sonuç

Yukarıdaki hesaplama yöntemlerinin, okuyucunun karmaşık formüller ve referans verilerinin ormanına girmeden kendi ısıtma sisteminin parametrelerini hesaplamasına yardımcı olacağını umuyoruz. Her zaman olduğu gibi, ekli video ek bilgi sunacaktır. İyi şanslar!
