Isıtma sisteminin şeması nedir: incelikler

Çok katlı ve tek katlı endüstriyel, endüstriyel, kamu ve konut binalarında, ısıtma sistemleri dağıtım ve verimliliğinde büyük farklılıklar gösterebilir.

Yani, bu tür sistemler olabilir:

• açık ve kapalı;
• bağımlı ve bağımsız;
• tek boru ve iki boru.

Bu oda ısıtıldığında nihai sonucu büyük ölçüde etkileyebilir. Şimdi bu tür farklılıklara dikkat edeceğiz, avantajlarını ve dezavantajlarını değerlendireceğiz ve ayrıca bu konuyla ilgili bir video klip göstereceğiz.

açık

Çalışma prensibi

Not. Açık bir sistemin kapalı bir sistemden ana ayırt edici özelliği, suyun buharlaştığı açık tip bir genleşme tankıdır. Ayrıca, bu konturlar bağımsızdır.

Açık ısıtma sistemleri bağımsızdır, çünkü soğutma sıvısı, dolaşım pompası kullanılmadan doğal basınç nedeniyle devrenin etrafında dolaşır. Kural olarak, bu tür durumlarda gaz jeneratörleri gibi katı yakıtlı kazanların yanı sıra bir su ceketi bulunan sobalar ve şömineler (su ısıtmak için tanklar) bir ısıtıcı olarak kullanılabilir.

Devrelerin sayısıyla, şema hem tek boru hem de iki borulu olabilir, ancak ilk soğutma sıvısı besleme noktasının% 0,01'ini monte ederken eğimi gözlemlemek gerekir. Bu tür hesaplamaları yapmak oldukça zor olduğundan, metre başına 8-10 mm'lik bir eğim hesaplamasıyla ilerlemek mümkündür.

Böyle bir konturun normal çalışması için, genleşme deposu, kolon basıncı oluşturmak için yatay soğutucu besleme borusunun üzerinde olmalıdır. Yani, genleşme esnasındaki sıcak su devrelere girer.

Ancak, basınç normu aştığında, genleşme tankına atılır ve soğutma sıvısı soğuduktan sonra, kolon basıncının bir sonucu olarak tekrar devreye döner. Özel evlerde bu tür konteynerler, kural olarak, tavana monte edilir.

Bu tür sistemlerde su sirkülasyonu oldukça yavaştır, ancak bu, boruların, en az 40 mm çapında olması gereken tek tip ısıtmaya izin verir. Bu nedenle, bu konturlar çoğunlukla polipropilenden yapılmalarına rağmen, çelikten yapılır.

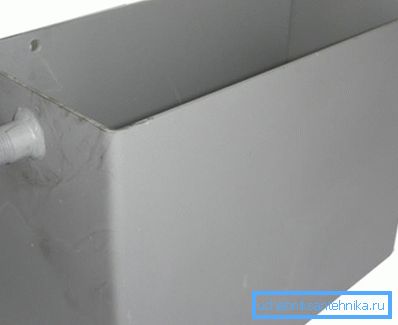

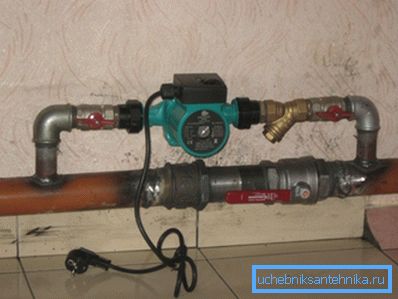

Ancak, talimat, verimliliği artırmak için bağımsız bir açık tip sistemde bir yardımcı pompanın kurulumunda hiç bir şekilde müdahale etmez. En üstteki fotoğrafta görebileceğiniz gibi, ana boruda, pompa için strok arasında bir kapama valfi vardır.

Kapanır ve su sirkülasyon pompasından geçmeye başlar ve acil durum ışığı kesildiğinde ana tüp açılır ve inme çakışır. Soğutma sıvısının sirkülasyon oranını arttırmak, alan ısıtmanın verimliliğini önemli ölçüde etkiler.

avantajları

• Tek borulu veya iki borulu açık tip bir sistemin ana avantajı, üçüncü taraf enerji taşıyıcılarından tamamen bağımsız olmasıdır. (Güç hatları, dizel veya karbüratörlü elektrik jeneratörü).
• Açık sistemlerin kurulumu, bir gaz veya elektrikli kombi kurarken ve bağlarken özel bir bilginin yanı sıra bir lisans veya kabul gerektirmez.
• Katı yakıtlı kazanlar veya sobalar, kural olarak, yakıt kullanımında iddiasız - Kömür ve odun ek olarak, kuru bir durumda herhangi bir organik madde olabilir.

eksiklikler

• Genleşme deposundaki su donabilir, bu nedenle ısınması gerekir, ancak sıvının donmaması için antifriz kesinlikle eklenmelidir.
• Bu yerlerde hava tıkaçları oluştuğunda, borular doğal bir basınç havayı itmeyi başaramadığından korozyona uğrarlar. Fişleri gidermek için, tüm hava kesilinceye kadar suyu suya pompalamanız gerekir.
• Düşük verim.

kapalı

Çalışma prensibi

Not. Kapalı ısıtma sistemleri bağımlıdır, bu nedenle soğutma sıvısının burada dolaşımı sadece elektrikle çalışan bir sirkülasyon pompası yardımı ile mümkündür, bu nedenle üçüncü taraf bir enerji kaynağına (güç hatları, dizel veya karbüratör jeneratörü) bağlıdır.

Kapalı tip sistemler çoğu durumda gaz, elektrik, dizel ve katı yakıtlı ısıtma kazanları ile çalışır ve doğrudan elektrik enerjisine bağımlıdır. Kazanın kendisinin ne tür bir yakıtla çalışmasına rağmen - dolaşım pompası sadece elektrik yardımıyla çalışır.

Bir dizel jeneratör veya bir karbüratör olabilir iletim hatları elektrik acil durum güç kaynağı - Bununla birlikte, bu tür sistemler genel kabul ve popülerlik için yüksek verimlilik ve güvenilirlik, hem de otomatik kontrol yöntemi kazanmıştır.

Böyle bir sistem, hava geçirmezlik veya özel, hava geçirmez bir genleşme tankı kullanılarak desteklenen basıncın otomatik ayarlanması prensibine dayanır. Bu kapasite, ısıya dayanıklı bir kauçuk membran ile ayrılan iki sektörden oluşmaktadır.

Bir bölmede, hava veya nitrojen (enjeksiyon üretici tarafından yapıldıysa) ve ikinci bölmede, basıncı önceden belirlenmiş bir eşiği aşarsa, soğutma sıvısı emniyet valfından akar. Soğutucu soğuduktan sonra, sistemdeki basınç düşer ve gaz burada biriken sıvıyı tekrar hazneden tekrar devreye sokar.

avantajları

• Bu tür sistemlerdeki genleşme tankı herhangi bir yere monte edilebilir (ısıtma devresinin üstünde veya altında) - her durumda, sıvının dolaştırılmasından bir elektrikli pompa sorumludur.
• Sistemdeki soğutma suyu miktarını kontrol etmeye gerek yoktur (otomatik olarak ayarlanır).
• Antifriz sistemi defrost olasılığını tersine çevirmek için kullanılabilir.
• Devreyi ısıtmak için, örneğin bir başka katı yakıt veya elektrik ünitesini kurmak için ana gaz kazanı ek olarak yedek kazanları kullanabilirsiniz. Ayrıca, tüm bu ısıtıcılar bir grup olarak birlikte çalışabilirler.
• Tüm sistem parametreleri otomatik olarak ayarlanır, bu nedenle ihtiyacınız olan modu ayarlayarak uzun bir süre gözetimsiz bırakılabilir.

eksiklikler

• Bu tür sistemler daha yüksek kurulum ve ekipman maliyetine sahiptir.
• Elektrik bağımlılığı.

Çift devre

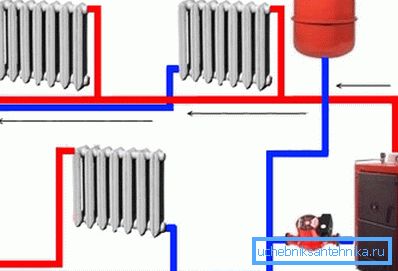

Şu anda ısıtma sistemlerinin iki borulu bağlantı şemaları, özel sektör için en yaygın olanı olarak adlandırılabilir; çünkü bunlar, evinizde radyatörlerin tek bir sıcaklığını korumanıza izin verir. Her bir cihazın ayarlanması, termostat veya konvansiyonel bir valf kullanılarak yapılır.

İki borulu ısıtma devresinin çalışmasının özü şöyledir:

• ısıtıcıdan ısı taşıyıcı tedarik borusuna girer;
• radyatörlerde dönüşümlü olarak dağıtıldığı;
• ve sıvının, aygıtın bölümleri içinden geçmesinden sonra, geri dönüş borusuna girerek, kazana geri beslenir.

Bu gibi durumlarda genleşme tankı açık veya kapalı olabilir - hepsi sistemin tipine bağlıdır.

İki borulu sistemin en büyük avantajı, soğutucu akışkanın tüm akış boyunca pratik olarak soğutulmamasıdır. Yani, soğutulmuş sıvı tamamen farklı bir boruya girerken, sıcaklığı borunun uzunluğu boyunca aynı kalır.

Besleme son radyatörde çalınır, burada aynı boru ya da bataryadan geri dönebilir, ki bu neredeyse hiç fark etmez - sadece kurulum kolaylığına bağlıdır.

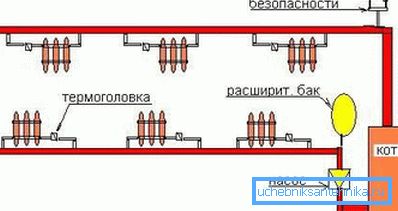

Tek tüp devresi

Tek borulu ısıtma sistemlerinin kurulumu daha az verimlidir, ancak daha ucuzdur. Sonuç olarak, genellikle Sovyet döneminin yüksek katlı binalarında bulunabilirler.

Bu durumda soğutucu besleme alttan hem üstten hem burada yapılabilir, örneğin, hemen hemen tüm Kruşçev (binaların en fazla sayıda Sovyet dönemi) bir üst besleme vardır, ama çoğu zaman mümkün brezhnevki içinde aşağıdan yukarıya doğru soğutucu akışını karşılamak için. Çoğu zaman, daha düşük bir tedarik ile donatılmış evlerde, pratikte gösterildiği gibi, ısıtma ile ilgili problemler vardır.

Boru sisteminin özü çok basittir ve aşağıdaki gibidir: CHP, merkezi kazan bitkiden, ısı dağıtım noktası (TP) veya kazan da radyatör dağıtılır sıcak soğutma suyu, temin edilir den.

Sadece bölümlerden geçtikten sonra, soğutulmuş sıvı geri dönüş borusuna boşaltılmaz, ancak geldiği yerden oraya gider. Radyatörün, seri numarasına göre beslemenin başlangıcından ne kadar uzak olduğunu ortaya çıkarsa, soğutucu o kadar soğuk olacaktır.

Tek döngülü bir sistem için idealdir, boru başına üç veya dört radyatördür - daha fazla ısı kaybıyla, elle tutulur. Isı enerjisi kaybını azaltmak için, radyatörün önüne bir baypas takılır - akü bölümüne girmeden sıcak sıvının bir kısmının döndüğü bir boru köprüsü. Bu, kesitdeki farklılık nedeniyle mümkündür (bypass ana hattan daha incedir).

Sonuç

Yukarıdaki ısıtma programlarından herhangi birini kendi elinizle toplamak için (eğer bazı becerileriniz varsa) yapabilirsiniz. En önemli şey, kazanın ve ısıtma cihazlarının gücünü, toplam ısıtılmış alana göre doğru bir şekilde hesaplamaktır.
