Isıtma sisteminin sıcaklık grafiği: merkezi ısıtma

Merkezi ısıtma sistemlerinde soğutma sıvısı sıcaklığındaki değişiklik hangi yasalara tabidir? Nedir bu - ısıtma sisteminin 95-70 sıcaklık programı? Isıtma parametrelerini programa göre nasıl getirebilirim? Bu soruları cevaplamaya çalışalım.

Nedir o

Bir kaç soyut tez ile başlayalım.

• Değişen hava koşullarında herhangi bir binanın ısı kaybı onlardan sonra değişir.. Dairede sabit bir sıcaklık sağlamak için donma durumunda, sıcak havalarda olduğundan daha fazla termal enerji gereklidir.

Belirtiniz: ısı maliyeti, caddedeki hava sıcaklığının mutlak değeriyle değil, cadde ve iç arasındaki delta ile belirlenir. Yani, apartmanda + 25C'de ve -20 avluda, ısı maliyetleri, sırasıyla, +18 ve -27 ile aynı olacaktır.

• Isıtıcıdan sabit bir sıcaklıkta ısıtıcıdan gelen ısı da sabit olacaktır.. Oda sıcaklığındaki bir düşüş hafifçe artacaktır (tekrar, ısıtma ortamı ile odanın içindeki hava arasındaki deltayı arttırarak); Bununla birlikte, bu artış bina zarfı boyunca artan ısı kaybını telafi etmek için kategorik olarak yetersiz olacaktır. Sadece apartmandaki düşük sıcaklık eşiği, mevcut SNiP tarafından 18-22 dereceye kadar sınırlıdır.

Artan kayıp sorununa bariz çözüm, soğutucu akışkanın sıcaklığını arttırmaktır.

Açıkçası, büyümesi dış ortam sıcaklığındaki düşüşle orantılı olmalıdır: Pencerenin dışında ne kadar soğuk olursa, ısı kaybı da o kadar büyük olacaktır. Aslında, her iki değeri eşleştirmek için belirli bir tablo oluşturma fikrini bize getiriyor.

Bu nedenle, ısıtma sisteminin sıcaklığının grafiği, tedarik ve dönüş boru hatlarının sıcaklığının dışarıdaki mevcut havaya bağımlılığının bir açıklamasıdır.

İşler nasıl düzenlenir

İki farklı grafik türü vardır:

1. Isı ağları için.
2. Kurum içi ısıtma sistemi için.

Bu kavramlar arasındaki farkı açıklığa kavuşturmak için, muhtemelen merkezi ısıtmanın nasıl çalıştığına dair kısa bir içgörü ile başlamaya değer.

CHP - ısı ağları

Bu paketin işlevi, soğutucuyu ısıtmak ve son kullanıcıya teslim etmektir. Isıtma şebekesinin uzunluğu genellikle kilometre olarak, toplam yüzey alanı - binlerce ve binlerce metre kare olarak ölçülür. Boruların ısı yalıtımı ile ilgili önlemlere rağmen, ısı kaybı kaçınılmazdır: CHP'den veya kazan dairesinden evin sınırına kadar geçen süreçte, işlem suyunun kısmen soğuması için zaman olacaktır.

Sonuç olarak: tüketiciye ulaşabilmesi için, kabul edilebilir bir sıcaklık korunurken, CHP tesisinden çıkışta bulunan ısıtma ana beslemesi mümkün olduğunca sıcak olmalıdır. Sınırlayıcı faktör kaynama noktasıdır; Bununla birlikte, artan baskı ile, daha yüksek sıcaklıklara doğru kaymaktadır:

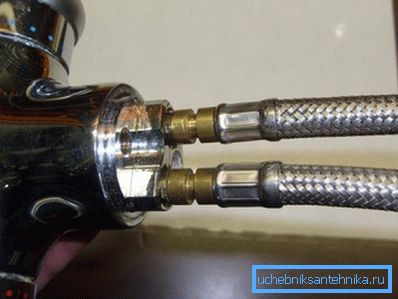

Isıtma ana besleme borusunda tipik basınç 7-8 atmosferdir. Böyle bir değer, taşıma sırasında basınç kayıplarını da hesaba katarak, ısıtma sisteminin ilave pompalar olmaksızın 16 kata kadar yükseklikte devreye girmesini sağlar. Ancak, otoyollar, yükselticiler ve bağlantılar, hortum karıştırıcılar ve diğer ısıtma ve sıcak su sistemleri için güvenlidir.

Bazı marjlarla, akış sıcaklığının üst sınırının 150 derece olduğu varsayılmaktadır. Isıtma şebekeleri için en tipik ısıtma sıcaklıkları 150/70 - 105/70 (akış ve dönüş rotası sıcaklıkları) aralığındadır.

ev

Ev ısıtma sisteminde bir dizi ek sınırlayıcı faktör vardır.

• İçindeki ısı taşıyıcının maksimum sıcaklığı, iki borulu 95 V ve binanın tek borulu ısıtma sistemi için 105 С geçemez.

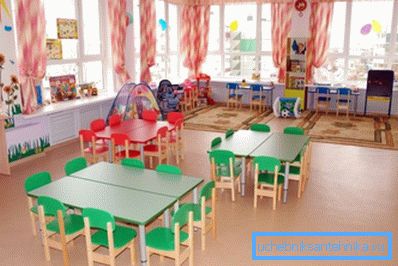

Bu arada: okul öncesi eğitim kurumlarında kısıtlama çok daha şiddetli - 37 C. Arz sıcaklığının azaltılması için fiyat, radyatör bölümlerinin sayısında bir artış: ülkenin kuzey bölgelerinde, anaokullarındaki grupların binaları tam anlamıyla onlar tarafından kuşatıldı.

• Arz ve geri dönüş boru hatları arasındaki delta sıcaklıkları, mümkün olduğu kadar küçük olmalıdır. - aksi halde binadaki akülerin sıcaklığı büyük ölçüde değişecektir. Bu, soğutucunun hızlı dolaşımını gerektirir. Bununla birlikte, ev ısıtma sistemi üzerinden çok hızlı sirkülasyon, dönüş suyunun, CHP işleminde bir dizi teknik sınırlama nedeniyle kabul edilemez olan aşırı ısı ile karayoluna geri dönmesine yol açacaktır.

Sorun, her eve bir veya daha fazla asansör düğümleri takılarak çözülür, bu durumda bir geri dönüş borusu, besleme borusundan bir su akışı ile karıştırılır. Elde edilen karışım, aslında, geri dönüş boru hattı güzergahını aşırı ısıtmaksızın büyük hacimde soğutucu akışkanın hızlı sirkülasyonunu sağlar.

Kurum içi ağlarda, asansör çalışma şemasına göre ayrı bir sıcaklık programı ayarlanır. İki borulu devreler için, ısıtma için tipik bir sıcaklık programı 95-70, tek boru için (ancak, apartman binalarında nadirdir) - 105-70.

İklim bölgeleri

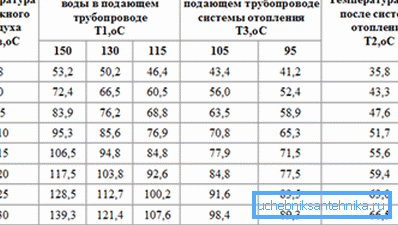

Programlama algoritmasını belirleyen ana faktör, tahmini kış sıcaklığıdır. Soğutma suyu sıcaklığı tablosu, donun zirvesindeki maksimum değerler (95/70 ve 105/70), konuttaki ilgili SNiP sıcaklığını sağlayacak şekilde derlenmelidir.

Aşağıdaki koşullar için kurum içi programın bir örneğini verelim:

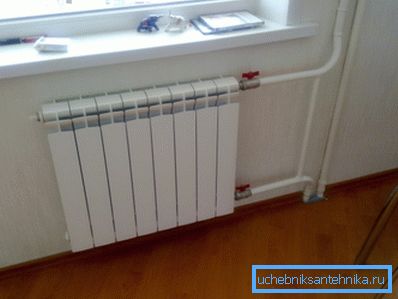

• Isıtma cihazları - alttan üste soğutucu akışlı radyatörler.
• Isıtma - dik boru ile iki borulu.

• Dış hava tasarım sıcaklığı -15 C'dir.

Nuance: Güzergahın ve tesis içi ısıtma sisteminin parametrelerini belirlerken, ortalama günlük sıcaklık alınır. Geceleyin -15 ise ve -5C'de -10C, dış sıcaklık olarak gündüz -5 ° C olacaktır.

Ve burada Rus şehirleri için tahmini kış sıcaklıklarının bazı değerleri.

ayarlama

Güzergahın parametrelerinden CHP ve ısı şebekelerinin yönetimi sorumlu ise, o zaman ev ağı parametrelerinin sorumluluğu konut sakinlerine tahsis edilir. Çok tipik bir durum, konut sakinlerinin dairelerde soğuk algınlığı şikâyetleriyle birlikte, ölçümler aşağı yönlü programdan sapmaları göstermektedir. Biraz daha az sıklıkla, ısı motorlarının kuyularındaki ölçümlerin, evden yüksek bir dönüş sıcaklığı gösterdiği görülür.

Isıtma parametrelerini programa uygun olarak kendi elinize nasıl getirebilirsiniz?

Meme sondajı

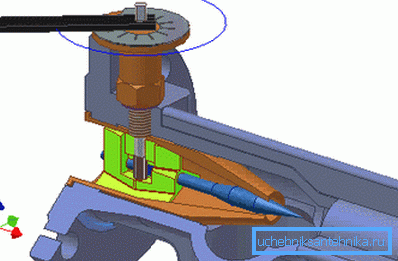

Karışımın sıcaklığı ve dönüş sıcaklığı çok düşük olduğunda, bariz çözüm asansör memesinin çapını arttırmaktır. Bu nasıl yapılır?

Talimatlar - okuyucunun hizmetinde.

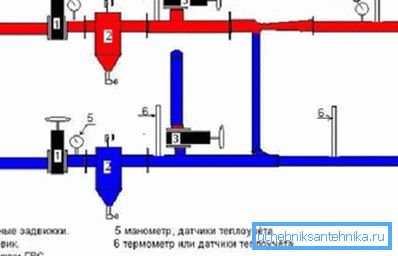

1. Asansör tertibatındaki (giriş, ev ve DHW) tüm vanaları veya valfleri üst üste getirin.
2. Asansör sökülüyor.
3. Meme çıkarılır ve 0,5-1 mm oyulur.
4. Asansör monte edilir ve ters sırada hava tahliyesi ile başlatılır.

İpucu: paronitovye yerine flanşlar üzerinde lastik contalar, araba odasının flanş boyutuna kesilebilir.

Muffling boğazı

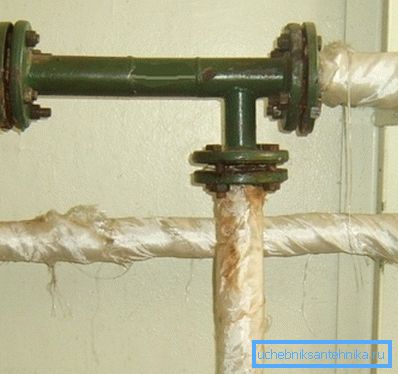

Kritik bir durumda (güçlü soğuk ve donuk daireler) meme tamamen çıkarılabilir. Aspiratörün bir köprü haline gelmemesi için, en az bir milimetrelik bir kalınlığa sahip bir çelik sac gözleme ile sıkışır.

Uyarı: Bu, aşırı durumlarda kullanılan bir acil durum önlemidir, çünkü bu durumda evdeki radyatörlerin sıcaklığı 120-130 dereceye ulaşabilir.

Diferansiyel ayar

Kalorifer mevsiminin sonuna kadar geçici bir önlem olarak yükseltilmiş sıcaklıklarda, asansör üzerindeki diferansiyelliğin bir valf ile ayarlanması sağlanır.

1. DHW, besleme hattına geçer.
2. Dönüş borusuna bir basınç göstergesi takılmıştır.
3. Dönüş boru hattındaki giriş valfi tamamen kapanır ve ardından basınç göstergesi üzerindeki basınç kontrolü ile yavaş yavaş açılır. Vanayı kapatırsanız, yanakların çubuk üzerindeki çekilmesi konturu durdurabilir ve çözebilir. Günlük sıcaklık kontrolü ile günde 0.2 atmosfer dönüş basıncındaki basıncı artırarak düşüş azalır.

Sonuç

Bir kez daha hatırlıyoruz: Son iki öneri sadece kritik durumlarda geçici önlem olarak uygulanabilir. Her zaman olduğu gibi, makaleye eklenen video, okuyucuya ek konu bilgisi sağlayacaktır. İyi şanslar!
