Isıtma sisteminin soğutma sıvısı ile doldurulması: boru

Bir ev veya apartman dairesi için bir ısıtma sistemi kurmak için, tüm elemanları tek bir ağa bağlayan bir ısıtma kazanı, ısıtma radyatörleri ve boru hatları gereklidir. Bununla birlikte, yakıt yanması sonucu oluşan termal enerjiyi odadaki havaya ileten bir soğutucu olmadan işlev görmeyecektir. Bu nedenle, kurulum veya tamir işlerinin tamamlanmasından sonra, ısıtma sisteminin su veya başka bir uygun sıvı ile nasıl doldurulacağı sorusu her zaman vardır. Bu konudaki talimatlar aşağıda listelenmiştir.

Isıtma sisteminden sıvı doldurma ve boşaltma ihtiyacı

Her şeyden önce, soğutucunun ısıtma sisteminden tahliye edilmesini amaçlayacağız.

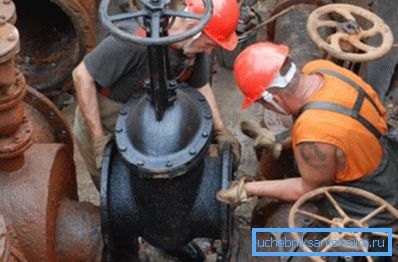

Çoğu zaman, planlı onarımlar için borudan su çıkarmak gerekir. Bu özellikle merkezi ısıtma sistemlerine bağlı daireler için geçerlidir. Yaz aylarında, kapama ve kontrol vanaları, başarısız boru hatları vb. Değiştirilir.

Ancak özel bir evde yaşıyorsanız, soğutma suyunu aşağıdaki nedenlerden dolayı tahliye etmeniz önerilmez:

1. Tekrar su dökerken sistemi yeniden üretmeniz gerekir. Bu olay uzun ve zahmetli, çünkü her sahibinden kaçınmak istiyor.
2. Bazı radyatörlerde (örneğin çelik) su eksikliği, hızlı korozyona yol açar.. Yaz için suyu sistemden tahliye ederseniz, evi ısıtmak için radyatör radyatörlerinin acil değiştirilmesi için hazır olun.
3. Soğutma sıvısının yıllık olarak çıkarılması yeni bir ürün satın almayı gerektiriyor. Özel antifriz veya özel olarak hazırlanmış su oldukça pahalıdır, bu nedenle ısıtma sisteminin bakımı için işletme maliyetlerinde haksız bir artışa neden olur.

Isıtma sistemine sıvı dökülmesi prosedürü

Hazırlık işlemleri

İster yeni, kendi kendine monte edilmiş bir ısıtma sistemini çalıştırıyor olun, isterse de sıcak mevsimin sonunda ya da onarımdan sonra soğutucu ile doldurulup doldurulmadığına bakılmaksızın, mühendislik ağını işletme için hazırlamak zorunludur.

Prosedür aşağıdaki gibidir:

1. Boru hattının yıkanması. Yeni bir ısıtma sisteminin piyasaya sürülmesinden önce bu işlem gereklidir. Aksi takdirde, talaşlar, cüruf ve diğer artıklar kullanılan ısıtma ve pompalama ekipmanına zarar verebilir. İklim ağınız zaten başlatılmış ve başarıyla çalıştırılmışsa, boruları ve pilleri iki yılda bir yıkamak yeterlidir.

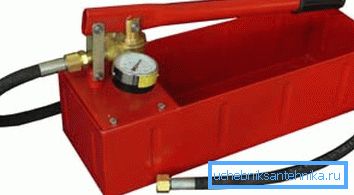

2. Hidrolik test. Isıtma sistemini su ile doldurmadan önce, basınçlı hale getirmek gerekir. Bunu yapmak için, boruları ve radyatörleri basınçlı hava ile dolduran özel bir cihaz kullanın.

Değeri hesaplanandan% 25 daha yüksek olana kadar basınç oluşturmak gerekir. Bu göstergede standart düşüş, 15 dakikalık çalışma süresinde en fazla yüzde olmamalıdır.

1. Kusurların giderilmesi. Sıkıştıktan sonra, tüm bağlantıları sızıntılara karşı kontrol etmeli ve bulursanız bunları düzeltmelisiniz.

Dikkat edin! Sızdırmazlık sızıntıları soğutma sıvısının akışını en aza indirecek kadar fazla değil, boru ve radyatörlerdeki hava tıkanıklıklarını engellemekte, bu da inoperabilite veya düşük ısınma verimliliğine neden olmaktadır.

Soğutma sıvısı tipinin seçimi

Çoğu zaman, su ısı transfer sıvısı olarak kullanılır. Bununla birlikte, ortam sıcaklığı sıfırın altına düştüğünde donmayan antifriz kullanabilirsiniz. Diğer birçok avantajı var ama fiyatı oldukça yüksektir. Çoğu zaman antifriz küçük binaların ısıtma sistemlerinde kullanılır.

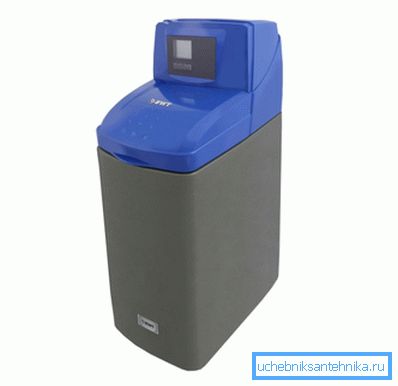

Isıtma sistemini suyla doldurmanın ön hazırlık yapılmasını gerektirdiğini unutmayın. Sıvı, ticari olarak mevcut kimyasallar ve reaktiflerin kullanılabileceği tuzlardan ve içinde çözünmüş halden arındırılmış olmalıdır.

İpucu! Isıtma sisteminin ısıtma ortamı olarak musluk suyunun kullanılması önerilmez. Çok miktarda kalsiyum ve diğer mineraller içerir, bunlar borulara ve bataryalara yerleşir ve sonuçta ısınmanın çalışmasına neden olmaz. Ayrıca musluk suyunda, havalandırmaya neden olan büyük miktarda oksijen çözünmüş olur.

Özel olarak hazırlanmış su veya antifriz kullanılıp kullanılmayacağı size kalmış. Ancak her durumda, bu prosedürü gerçekleştirmek için gereken sıvı hacmini doğru bir şekilde hesaplamak gerekir.

Kullanılan ısı taşıyıcı miktarının belirlenmesi

Isıtma sistemini doldurmak için ihtiyaç duyulacak su veya antifriz hacmini bilmek için, gerekli kapasitede doğru su arıtma ekipmanını seçmek veya önceden belli miktarda özel sıvı satın almak gerekir.

Hesaplamaları yapmak için aşağıdaki verileri açıklığa kavuşturmanız gerekir:

• su ısıtma kazanı (OK) içerisine yerleştirilen suyun hacmi, ısıtma (YT) ve açık veya kapalı tipte (О) genleşme tankının kurulu radyatörlerinin bir bölümü - yukarıdaki şekillere ait tüm belgeler için tüm şekiller mevcuttur;
• borulara yerleştirilen su hacmi (From) - bunun için benzer bilgilerin yerleştirildiği özel bir yapı dizini kullanmanız veya aşağıdaki formülleri kullanarak istenen değeri hesaplamanız gerekir:

S =? * R2, nerede:

• S borunun kesit alanıdır;
• ? - 3,14159'a eşit sabit;
• R borunun iç yarıçapıdır.

= S * L'den itibaren:

• Kimden - borudaki gerekli sıvı hacmi;
• S, yukarıdaki formülde bulunan kesit alanıdır;
• L, yüklü tüm boru hatlarının uzunluğudur.

Toplam su hacmi aşağıdaki formülle hesaplanır:

General = Tamam + (Op * s) + Ob + Kimden, nereden

- radyatörlerin kurulu bölümlerinin sayısı.

İpucu! Su ve antifriz sıkıştırılmamış olmasına rağmen, hesaplamalarla elde ettiğiniz hacimden% 10-15 daha fazla sıvı almanız tavsiye edilir. Böyle bir marj, hesaplama hatasını kapsayacaktır.

Dökülen su

Yıkama işlemini bitirir bitirmez, boruları test eder ve yeterli miktarda soğutucu madde ile doldurulursa, ısıtma sistemini doldurmaya başlayabilirsiniz. Bu, titreşimli pompanın ısıtma sistemini doldurmasına yardımcı olacaktır.

Unutmayın, bu iklim ağının kurulumunun en önemli aşamasıdır, çünkü tüm operasyonlar dikkatli ve dikkatli bir şekilde gerçekleştirilmelidir.

Prosedür birkaç ardışık adımdan oluşur:

1. Bir kez daha, tüm eklemler sızıntı ve basınçsızlık açısından incelenir.

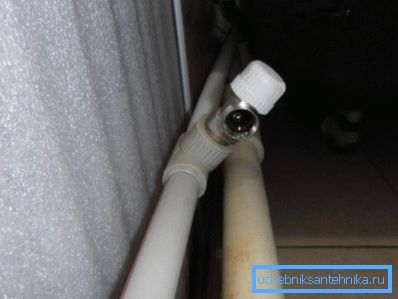

2. Kapatma vanaları, sıvıyı ısıtma sisteminden çıkarır. Bu, verimsiz soğutma akışının önlenmesine yardımcı olacaktır.

1. Hava valflerinin çalışması kontrol edilir. Performansları zayıfsa, ilgili cihazı (Mayevsky'nin vincini) tamamen sökmek ve dökmenin sonundaki yerine geri döndürmek daha iyidir. Buna ek olarak, aynı amaçla, vanayı sistemin üst kısmında bir yere açabilirsiniz, bu da havanın borulardan ve pillerden kaçma süresini azaltacaktır.
2. Doldurma, kazana en yakın olan vanalardan başlamalıdır.
3. Suyu veya antifrizi mümkün olan en düşük hızda akıtın. Bu, borularda kalan havanın önceden açılmış valflerden çıkmasına izin verecektir. Aksi takdirde, trafik sıkışıklığı oluşumu.

1. Borular doldukça, bu muslukların ve soğutucu akışkanın akmaya başladığı vanaları kapatmak gerekir. Bu yüzden belirli bir stokla satın almak gerekiyordu.
2. Sistemin doldurulması hemen yapılmaz, ancak parçalar halinde: birinci kattan başlayıp en üst noktalarla biten.

Kalite kontrol

Gerekli soğutma sıvısı miktarını hesaplarken, bu rakamın sadece tüm sistem için değil, aynı zamanda bireysel bölümleri için de belirlenmesi arzu edilir. Sonuç olarak, iklim ağının bireysel unsurlarının doldurma derecesini daha doğru bir şekilde kontrol edebilirsiniz.

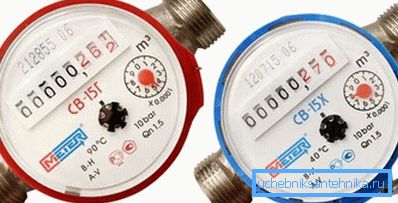

Ayrıca giriş portuna bir akış ölçer de monte edilebilir.

Böylece, borulara ne kadar düştüğünü tam olarak bileceksiniz:

• hesaplanan değerden daha az - borularda havanın birikmesi durumunda, fişin oluşma yerinin belirlenmesi ve ortadan kaldırılması gerekir;
• Daha fazla ise, gevşek bir bağlantı veya açık bir musluktan bir yerde bir sızıntı var.

Isıtma sistemini başlatma

Hava artığının giderilmesi

Isıtma sisteminin tamamen doldurulmasından sonra devreye alma işlemine devam edilebilir. Bununla birlikte, bundan önce yüklü tüm ekipmanlardan kalan havayı çıkarmanız gerekir.

Bu aşağıdaki gibi yapılır:

1. Hava kazan dairesinin ana borusundan çıkarılır. Bunun için ısıtma ekipmanına monte edilmiş bir hava valfi kullanılır.
2. Sistemin zorla su sirkülasyonu için bir pompaya sahip olması durumunda, ayrıca havayı serbest bırakmak da gereklidir. Bunun için ön ucunda bir hava valfi kullanılır.

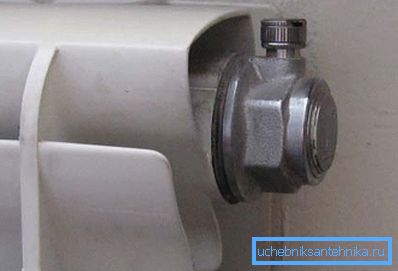

3. Bir sonraki aşama, radyatörlerden hava fişlerinin çıkarılmasıdır. Bu, her bir batarya ile yapılmalı, birinci kattan başlayıp en üstteki ile biten. Bu basitçe yapılır: Mayevsky'nin anahtarı veya bir tornavida ile Mayevsky'nin musluğunu sökmeniz ve delikten bir su akışı akana kadar tutmanız gerekir.

1. Dönüş hattını kontrol edin. Bu amaçla borunun belirli bölümlerine monte edilen vanalar da kullanılır. Besleme ve tahliye boruları arasındaki köprü üzerindeki vana kapalı olmalıdır.
2. İyileştirme çalışmalarını bitirdikten sonra, sistemin yaklaşık 2 saat beklemesine izin verin, ardından kazanı çalıştırın.

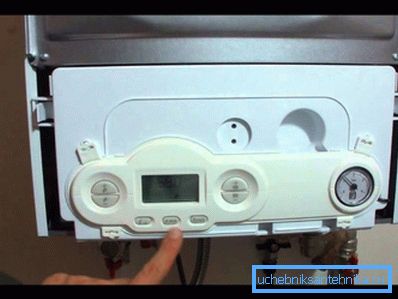

Kazanı aç

Isıtıcıyı açmadan önce, sıvıyı dolaşan pompaları başlatmak gerekir. Birkaç saat çalışmalılar. Sıvının basıncı yaklaşık 2 atmosfer olmalıdır.

İpucu! Sistemi tekrar sızıntı olup olmadığını kontrol etmek için bu süreyi kullanın. Görünürlerse, pompa durdurulmalı, eklemler mühürlenmeli ve su tekrar doldurulmalıdır.

Lansmandaki tüm çalışmalar tesislerinde pozitif bir sıcaklıkta yapılmalıdır. Aksi takdirde, buz boruları, pompaları ve radyatörleri oluşturabilir ve bunlara zarar verebilir.

Sonuç

Isı transfer akışkanının doldurulması, ısıtma sisteminin devreye alınmasında çok önemli bir aşamadır. Tüm çalışmaların doğruluğundan, ne kadar verimli ve ekonomik çalışacağına bağlıdır. Aşağıdaki videoda bundan daha fazla bilgi edinebilirsiniz.
