Isıtma sistemleri için hangi hava kolektörleri kullanılır?

Isıtma sistemindeki hava çalışmalarını bozabilir, ayrıca fazla oksijen korozif süreçler için bir katalizör haline gelir. Soğutucunun içine sık sık düşmese de, çıkarılması için ek cihazlar gereksiz olmayacaktır. Bu durumda, toplandığı özel kapları kullanın ve sonra bir vana ile üretin. Böylece, sadece aşırı hava, ısıtma devresinden çıkarılmaz, aynı zamanda içindeki basınç normalleştirilir.

Tasarım özellikleri

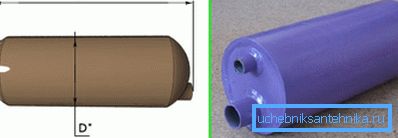

Hava toplayıcılarının tipik boyutları ve tasarımları, hatların çaplarına dayanmaktadır. Özelliklerini ve işlevlerini daha ayrıntılı olarak ele alın:

Birikmiş hava elle veya otomatik olarak boşaltılır. Ürünlerin fiyatı, boyutlar gibi birçok parametreye bağlıdır ve bu nedenle farklı sınırlar içinde değişir.

Havalandırma sistemleri

Aşağıda tartışılacak olan iki ana konu var:

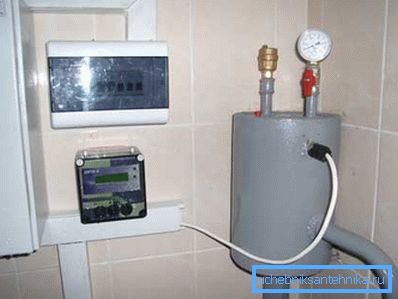

1. Otomatik sistem kullanımı daha uygundur, çalışması sırasında alıcının düzenli bakım gerektirmez. Bu tür ürünler için, bir egzoz valfi monte edilir ve kontrol etmek için iç hidrostatik basınç kullanılır.

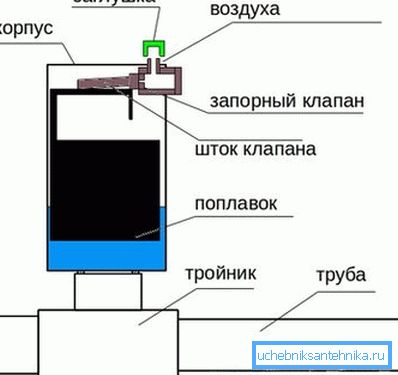

   Çalışma prensibi, şamandıra haznesindeki şamandıra ile ilgilidir. Depodaki hava azaldığında, hesaplanan anda egzoz vanasıyla açılan açıklıktan dışarı kaçar. Soğutucu maddenin basıncı yeteri kadar geniş olur olmaz, valf kapanır.

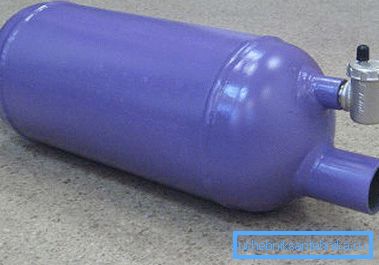

2. Manuel versiyonda, valfin açılmasını ve bir konut evinin ısıtma devresi alanı boyunca hava kütlelerinin serbest bırakılmasını düzenleyen özel olarak hesaplanmış bir program bulunmalıdır..

türleri

Hava toplama tankları:

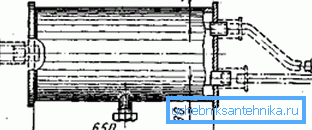

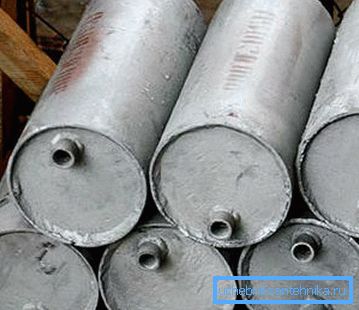

1. Akan - boru hattına gömülüdürler. Yatay pozisyonda hava, suyun hareketiyle, istemeden üst kısmına doğru itilir. Bu türden yatay hava kolektörlerindeki su asla donmaz, bu nedenle talimat, bu ürünlerin ısıtılmamış odalarda kurulmasına izin verir. Alıcının boyutları, ana boru hattını önemli ölçüde aşarak, havanın alıcının tepesinde yoğunlaşmasına izin verir. (Ayrıca bakınız Elektrikli ısıtma konvektörleri: özellikler.)

1. Akmayan - boru hattına ayrı olarak boşaltılan bir musluğa bağlanır. Bu tasarımda, hava kabarcıkları sadece geçerek bir dalın içine düşemez.

Her türlü ürün aşağıdaki parametreler için tasarlanmıştır:

• Soğutma sıvısının çalışma sıcaklığı - 150 ° C'ye kadar;
• devredeki basınç 0.6 MPa ve 1.2 MPa.

İpucu: Acil durum hava tahliyesi için ürünlere emniyet boşaltma valflerinin takıldığından emin olun.

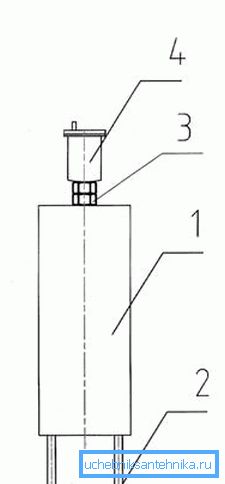

Ayrı alıcılara ek olarak, bir hava kanalı kullanarak merkezi hava tahliyesi uygulayın. Bu durumda, dikey hava kolektörünün monte edildiği hava döngüsünün tasarımını sıfırlamak için. Genleşme deposuna hava kütlelerinin otomatik olarak salınmasını sağlar.

Isıtma sisteminden hava tahliyesi özellikleri

Isıtma sisteminin kendi elleriyle üretilmesinde, fazla hava kabarcıklarını gidermek için bir yöntem sağlamak gerekir. Bu nedenle, ekipmanı seçmeden önce, devrenin etrafında dolaşan soğutucunun farklı seçeneklerini göz önünde bulundurmanızı öneririz. Bu, en uygun konumlandırmaya ve gelecekte teknik hatalardan kaçınılmasına olanak sağlayacaktır.

Alıcının yeri, ısıtma devresindeki soğutucu sirkülasyon sistemine bağlıdır.

Olur:

1. Doğal - bu durumda, soğutucu, tüm hava kabarcıklarının toplandığı genleşme tankına bir açıda beslenir.

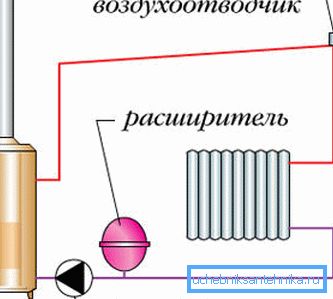

2. Bir sirkülasyon pompası kullanarak soğutucunun devrenin etrafındaki hareketi için zorlanır. Bu durumda, hava en uzak yükselticilerden çıkarılmalıdır.

İpucu: boru hava kütlesi çıkışını hava hattı veya konvansiyonel hava kolektörü ile indirirken.

Sonuç

Hava kolektörleri, ısıtma sisteminin önemli ve ayrılmaz unsurlarıdır. Güvenilirlik, kontrol ve yönetim cihazlarıyla doğru yerleştirme ve ekipmanlarına bağlıdır.

Bu nedenle, bir bina ısıtma planı oluştururken, sistemde dolaşımı artıracak, ısı transferini sağlayacak ve aynı zamanda hizmet ömrünü arttıracak hava kütlelerini çıkarmak için etkili mekanizmaların sağlanması gerekmektedir. Makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
