Isıtma sistemleri nelerdir: su, hava, sıcak zemin ve

Isıtma sistemleri nelerdir ve hangi temelde sınıflandırılır? Hem özel hem de apartmanlarda kullanılan kanıtlanmış uzun vadeli operasyon programlarını ve yeni popülerlik kazanmaya başlayan nispeten yeni çözümleri tanımak zorundayız. Hadi başlayalım.

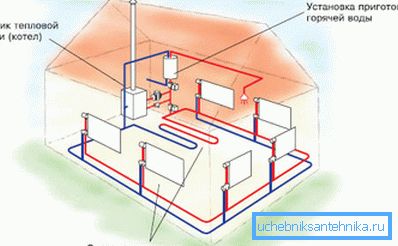

Su ısıtma

Bu tip ısıtma sistemleri ortak bir özelliğe sahiptir: ısı transfer akışkanı ısı kaynağından ısıtıcılara ısı iletmek için kullanılır.

Not: ismin aksine, su her zaman bu rolü oynamaz. Tuz çözeltileri, etilen ve propilen glikol, kullanılmış motor yağı da kullanılır. Su ile çok daha düşük bir donma noktasında olumlu bir şekilde karşılaştırırlar, bu da boruların ve bataryaların buzunun çözülmesinden korkulmamasını sağlar.

Su tipi ısıtma, sırayla, uzun bir dizi işarete göre sınıflandırılabilir.

Isı kaynağı

Bu rolde şunlar olabilir:

• Kazan dairesi veya CHP. Soğutma sıvısı, termal olarak yalıtılmış yolun iki hattı boyunca eve nakledilir (tedarik ve geri dönüş); Evin girişinde, soğutma sıvısının bir kısmının yeniden dolaşımda yer almasından dolayı ısının sıcaklık parametrelerini stabilize eden bir asansör tertibatı monte edilir. Şemanın ana dezavantajı, nakliye sırasında büyük ısı kayıplarıdır.

Dikkat edin! Bu kayıplar son kullanıcı tarafından ödenir. Bu nedenle, merkezi ısıtmadan otonom ısıtma türlerine geçmek isteyen çok kişi var.

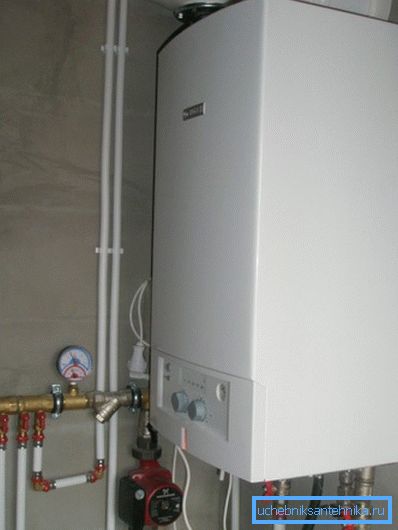

• Ana gaz. Gaz kazanı minimum ısıtma maliyeti sağlar (kilovat saat başına yaklaşık 70 kopeklik). Şu anda ve yakın gelecekte, bu en karlı çözümdür. Gaz tüpleri ve gaz tanklarında gaz çok daha pahalıdır - 1.8 ila 2.8 ruble / KW * h.

• Odunlar, kömür. Maliyetler biraz daha yüksektir (1.1 - 1.4 ruble / KW * H). Ana dezavantaj, kazanların düşük özerkliğidir: periyodik yakıt yükleme ve kül giderme gerektirir.
• Dizel yakıt kazanı, aksine, sahibinin dikkatini haftalarca gerektirmez. Dezavantajlar arasında, büyük miktarda yakıt, koku, güneş brülörünün çalışması sırasında yüksek seviyede gürültü ve yüksek ısı maliyeti (3.2 ruble / KW * h) bulundurma ihtiyacı yer almaktadır.
• Son olarak, her türlü elektrikli kazanlar. (Tenovy, indüksiyon ve elektrot) operasyonda en güvenli ve güvenlidir. Sık sık bakım veya yanma ürünlerinin çıkarılmasını gerektirmezler. Tüm iyilik için ödemek zorundasınız; Bu durumda, kilowatt-saat başına yaklaşık 3,6 - 3,8 ruble hızında oldukça spesifik bir para.

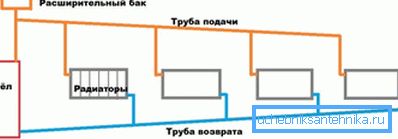

Soğutucu sirkülasyon

Doğal ve zorlanabilir.

Faydalı: Her iki modda çalışabilen pratik kurulum şemaları. Bu durumda, pompanın (DN 32'den) çapının doldurulmasına eklenmesi bir baypas ile beslenir. Boru hattının kısıtlanmasının, doğal dolaşım modunda zaten düşük olan hidrolik kafayı azaltmaması için gereklidir.

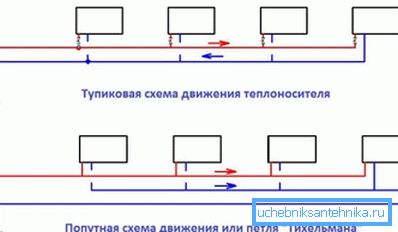

Soğutma sıvısının hareket yönü

Kilitlenme ve geçme olabilir.

1. Isıtma sisteminin çıkmaz tipi, devrenin farklı bölümlerinde soğutucu akışkanın ters yönde hareket ettiğini ima eder.
2. Aşağıdaki trafik, suyun, antifriz, yağın, vs. devrenin herhangi bir noktasında olmadığı anlamına gelir. hareket yönünü tersine değiştirmeyin.

Üst ve alt şişeleme

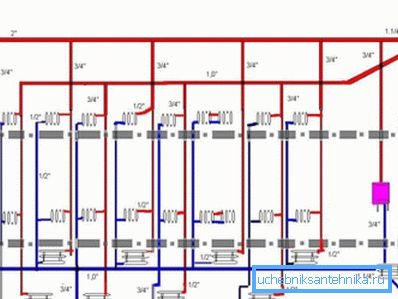

Burada her şey basittir: üst dolgulu şema, ısıtma kaynağı yatağının (yükselticiyi bağlayan boru hattının yatay dalı) tavan arasında olduğunu ve geri akış yatağının bodrum katında olduğunu varsayar.

Alt şişeleme durumunda, sırasıyla, her iki tahta ev bodrumda boşanır. Yükselticiler çiftler halinde bağlanır; Her çift evin üst katında veya bodrum katında bir jumper ile bağlanır.

aranjman

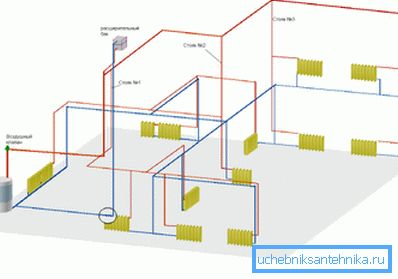

Dikey ve yatay kabloları ayırın; Şartlar, sezgisel olarak anlaşılabilir ve yorumlar gerektirmez. Bununla birlikte, gerçek dünyada, birleşik ısıtma sistemlerinin daha yaygın olduğunu açıklığa kavuşturmaya değer. Örneğin, tipik bir apartmanda, yükseltici dikey bir düzendir, ancak şişeleme yataydır.

Isıtma cihazlarının bağlanması

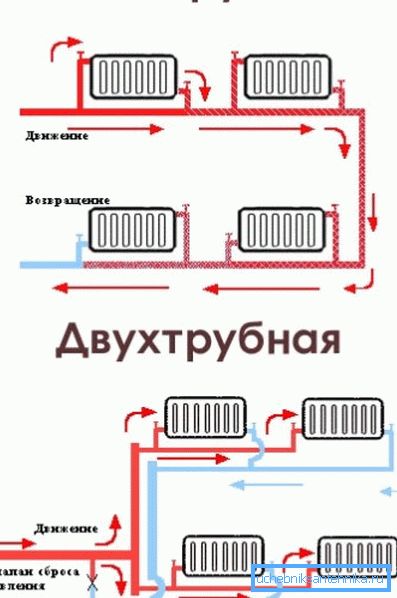

Bu temelde, tek boru ve iki borulu devreler ayırt edilir.

1. İlk durumda, doldurma, kazanın giriş ve çıkış boruları ile asansör tertibatının ev valfleri arasında bir halkadır. Isıtıcılar parçalara ayırırlar ya da çok daha makul olanı şişelenmeye paralel olarak çökerler.
2. İkinci şema, her bir radyatörün veya konvektörün, tedarik ve geri dönüş doldurma arasında bir köprü olduğunu ima eder.

Not: Genel olarak, iki borulu bir devre her bir aleti kısaltmayı ve bobinleri kullanmaya başladığında sistemi dengelemeyi gerektirir. Bu talimat, aksi takdirde tüm sirkülasyonun, boyler veya uzun menzilli radyatörlerin buzunun çözülmesine neden olan kazana veya asansöre en yakın cihazlardan geçeceği gerçeğiyle bağlantılıdır.

egzotikler

Sıvı soğutma sıvısı ile alışılmış ve yaygın olarak kullanılan şemalara ek olarak ısıtma nedir?

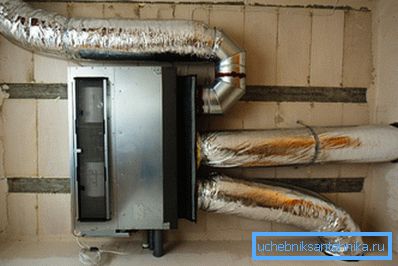

hava

Soğutma sıvısının rolü sıradan havaya hizmet eder. Özel ısı kapasitesi küçük olduğu için, büyük hacimlerin taşınması gerekir; Hava ısıtma sistemleri genellikle havalandırma ile birleştirilir.

Çözelti, iç kısımdaki ısıtma cihazlarının yokluğunda ilginçtir. Ana dezavantaj, hava kanallarının gizli kurulumunun sadece inşaat aşamasında veya evin büyük onarımları ile mümkün olmasıdır.

Sıcak kat

Isıtıcının rolü, zeminin tüm yüzeyine hizmet eder. Bu amaçla, ısı taşıyıcılı bir boru, bir ısıtma kablosu veya bir film ısıtıcı, tablanın içine veya kaplama kaplamasının altına yerleştirilir. İş uzmanların katılımı olmadan el ile kolayca yapılabilir.

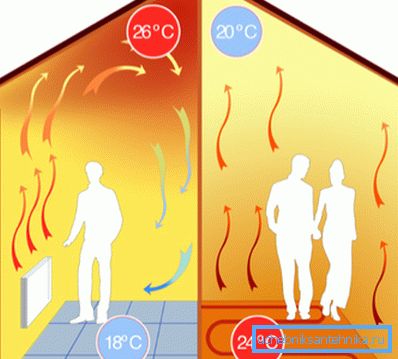

Isıtılan zemin verimliliği için ilginç. Hayır, bir kilovat saat sıcaklığının fiyatı değişmez: sadece ısı kaynağına bağlıdır. Tasarruflar, daha verimli sıcaklık dağılımı ve tavandan daha az sızıntı ile elde edilir.

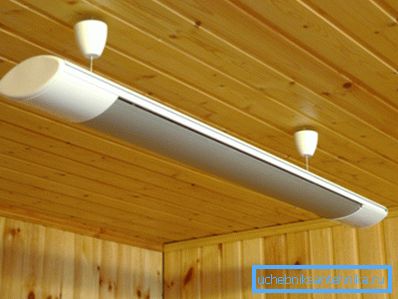

kızılötesi

Isının çoğu, ısı elementinden ısı taşınmasına ve konveksiyona bağlı olarak, ısıtma elemanından nesneye ve odadaki kişilere aktarılır. Isıtıcılar doğrudan evin sakinlerinin sıcaklık reseptörlerini etkilediğinden, odadaki sıcaklık en ufak bir rahatsızlık olmaksızın 15-16C'ye düşürülebilir. Böylece tekrar enerji tasarrufu.

Sonuç

Tabii ki, ısıtma alanındaki olası çözümlerin minyatür incelemesinin eksiksiz olduğunu iddia etmiyoruz. Ekli video, yararlı ve eğitici materyallerle tamamlayacak. İyi şanslar!
