Isıtma sistemlerinin kurulumu: çalışma aşamaları ve adım

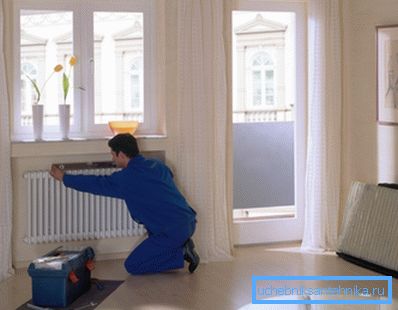

Isıtma sistemlerinin kendi kendine kurulumu, belirli bilgi ve becerilere sahip olmanızı gerektirecek kolay bir iş değildir. Isıtma sisteminin tesisat teknolojisi tarafından üstlenilen işin ana aşamalarını dikkate alacağız, böylece bu görevle baş edebileceksiniz.

Hazırlık aşaması

Malzemelerin tasarımı ve satın alınması

Herhangi bir teknik çalışma gibi, ısıtma sisteminin yapımı zorunlu bir tasarım gerektirir. Düzenin tüm unsurlarını doğru bir şekilde hesaplamak ve seçmek için, tekniğin belirli bir niteliğine ve bilgisine ihtiyacınız olacaktır, bu nedenle bu işi bir profesyonele vermek daha iyidir.

Bir şekilde veya başka bir sonuç olarak, şunları içerecek bir projeniz olmalıdır:

• Güç ekipmanı ve ısıtma cihazlarının hesaplamaları;

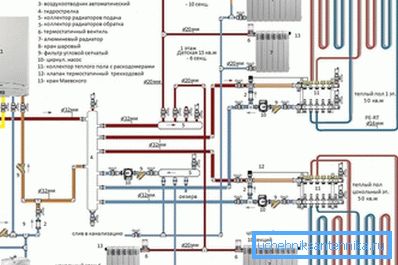

• Isıtmada aksonometrik ve şematik diyagramlar, iletişim ve karayollarının yeri, boyutları, çapları, vb. Dahil olmak üzere şemalar ve çizimler;
• Tüm parçalar ve parçalar, kavramalar, rakorlar, borular, radyatörler, musluklar ve valfler için özellikler;
• Radyatör tipi, kazan, pompa ve diğer ekipmanların seçiminin gerekçesi;
• Her türlü çalışma için açıklayıcı not;
• Gerekli parça ve malzemelerin sayısı ve türü ile tahmin edin.

Dikkat edin! Sonuç olarak, radyatörlerin tam olarak nerede bulunacağı, boruların duvarlardan geçeceği delikler, kazan ve genleşme tankı, sirkülasyon pompası ve sistemin diğer elemanlarının nereye yerleştirileceği konusunda net olmalıyız.

Şartname temelinde, malzeme ve ekipman alımı için bir tahmin yapılır. O zaman en sorumlu satıcıyı seçmeniz ve ihtiyacınız olan her şeyi nesneye göndermeniz gerekir. Satın alırken, sahte veya evlilik satın almamak için tüm ürünlerin uygunluk etiketlerini ve uygunluk belgelerini dikkatlice incelemelisiniz.

Ayrıca gerekli araçları önceden hazırlamanız gerekir: Polipropilen borular, boru anahtarları ve anahtarların lehimlenmesi ve kesilmesi için bir takım, vidalı bağlantılar için bir delik, seviye, çekme ve macun, sistemi sıkıştırmak için bir pompa, bir kalem ve diğer aksesuarlar.

  Dikkat edin! Değiştirme gerekiyorsa, hazırlık aşamasında, daha önce kurulmuş olan ısıtma sistemi sökülür.

İşaretleme ve montaj aparatları

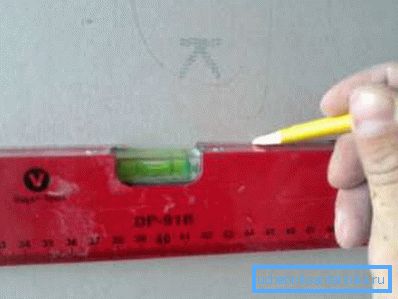

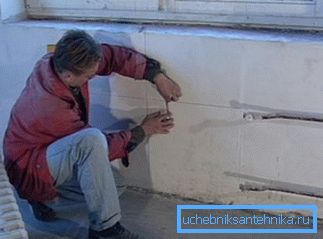

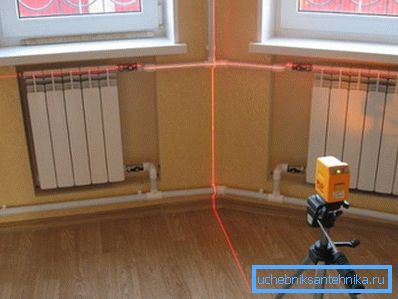

Elimizdeki şemaya göre, bir işaretleme yapmak gereklidir. Her şeyden önce, boruların duvardan geçtiği yerleri bulmak ve bir kalemle işaretlemek gerekir. Bu işaretlerden ayrıca, karayollarının çizime uygun olarak çalışacağı dikey ve yatay çizgiler çiziyoruz:

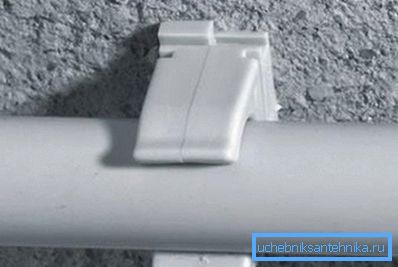

Daha sonra, montaj klipslerini çekip, yaklaşık 50 cm'lik bir çizgi ile işaretlenmiş hatlar boyunca sabitleyeceğiz. Duvarlar tuğla veya beton ise ve duvarlar ahşap ise, vidalar ile sabitleme yapılabilir.

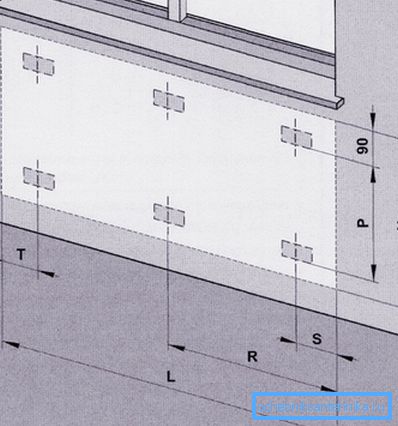

Bu işaretten sonra radyatörlerin bağlandığı yer. Pencerelerin altına pencere pervazından 10 cm ve zeminden 10 ila 15 cm mesafede monte edilmelidirler. Cihazın pencerenin ortasında olması arzu edilir.

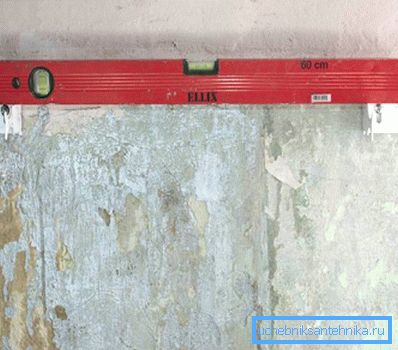

Son olarak, işaretleme ile konvektörlerin montajı için braketlerin sabitleneceği yeri belirleriz ve montajlarını dübel kullanarak yaparız. Çerçeve duvarlar ve alçıpan duvarları için özel bir montaj donanımı kullanmalısınız.

  Dikkat edin! Isıtma sisteminin kurulumu tüm bağlantıların tam yerini ve çizimin tam uyumunu gerektirir. Yatay ve dikey seviyeye saygı duymak da önemlidir.

Geçiş delikleri

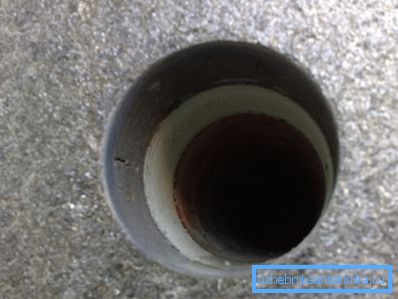

Beton için özel matkaplar ile güçlü matkaplar kullanarak beton duvarlarda deliklerin geçişi için. Pobeditovymi ipuçları ile en çok tercih edilen elmas kron ve matkaplar. Delikler mümkün olduğunca duvar düzlemine eşit ve dikey olmalıdır.

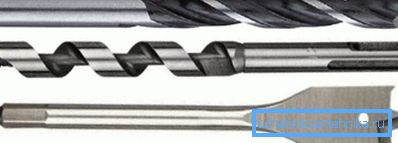

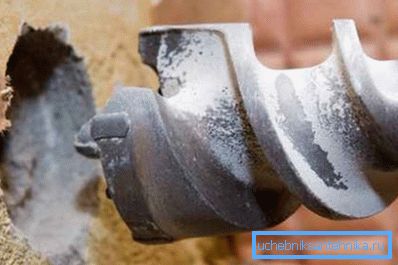

Duvarlar ahşap ise, o zaman ahşap matkaplar ile düzenli bir matkap kullanabilirsiniz. Bu tür matkaplar en etkilidir:

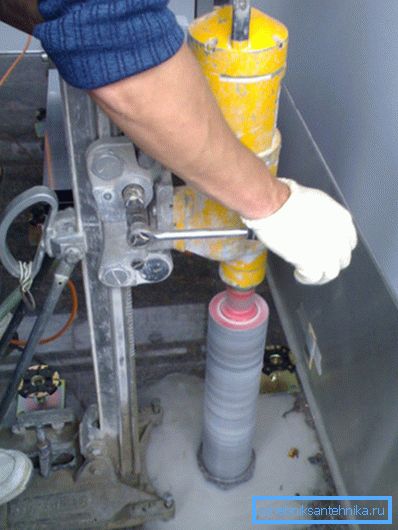

Kesilmesi en zor olanı. Bunu yapmak için perküsyon modunda güçlü bir perforatör veya elmas kenarı olan bir taç kullanabilirsiniz ve taç daha iyidir:

Dikkat edin! İyi bir aracın fiyatı çok yüksektir, bu yüzden kiralamak daha iyidir. Bu herhangi bir büyük süpermarkette yapılabilir.

Radyatörlerin montajı

Pilleri takmak için işaretlemeyi ve montajı zaten yaptık. Şimdi montaj ve kurulumlarına devam ediyoruz.

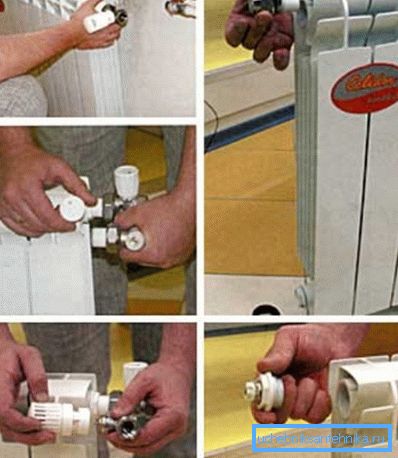

Futorki'yi (fiş) sökmek ve radyatör vanalarını hazırlamak için ihtiyacınız olan ilk şey. Genellikle radyatörle birlikte gelen polipropilen muslukların kullanılması daha iyidir.

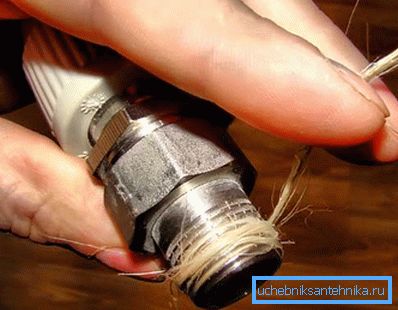

Dişli bağlantı Unipak macunu ile yağlanmalı ve çeki ile sarılmalıdır. Bazı tesisatçılar FUM bandı kullanıyor, ancak macunla çekme daha güvenilir. İplik üzerine bol miktarda tabaka sürün ve kurs sırasında keten tohumu liflerini sarın.

Sonra radyatör musluğunun kıvılcım somununu koyarız ve önce ellerimizle, sonra da ayarlanabilir bir anahtarla durma noktasına kadar fırlatırız. Mayevsky'nin valfine bir kez daha bir musluk daha koyup bir sonda deliğiyle kapatıyoruz.

Dikkat edin! Vinçlerin konumunu cihaz bağlantı şemasıyla koordine etmek gereklidir: bu, daha düşük, yan veya diyagonal olabilir.

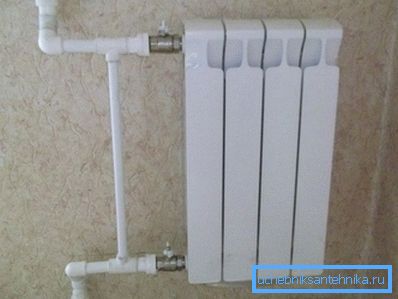

Leningrad tek borulu sistemimiz varsa, bağlayıcı bypass'ı gerçekleştiririz. Bunu yapmak için boru parçalarını lehimleyin ve daha ince bir boruyla bağlayın:

İlk önce adaptörleri polipropilene (eğer gerekirse) monte ediyoruz, daha sonra bir tarafa D20'den D16'ya geçiş tişörünü, daha sonra meme ucunu, daha sonra da karşı taraftaki tişörtünü koyduk. Koşum hazır.

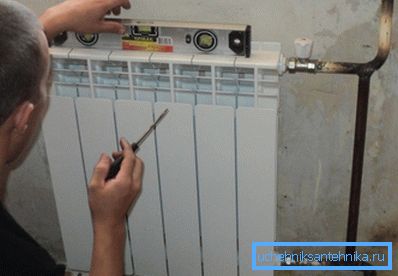

Son olarak, aygıtı braketlere takın ve düzeltin. Kurulum binası seviyesinin düzlüğünü kontrol ediyoruz.

Boru lehimleme

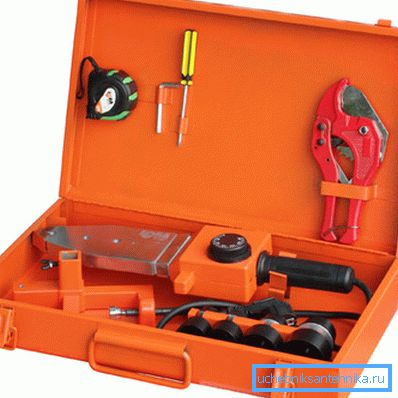

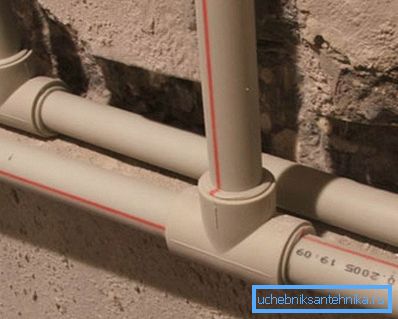

Polipropilenden yapılan ısıtma sisteminin nasıl düzgün bir şekilde monte edileceğine dair talimatlar oldukça basittir. Ancak, Miass şehrinde de kiralanabilecek plastik boruları kaynaklamak için bir takım araçlara ihtiyacımız olacak.

Hadi başlayalım:

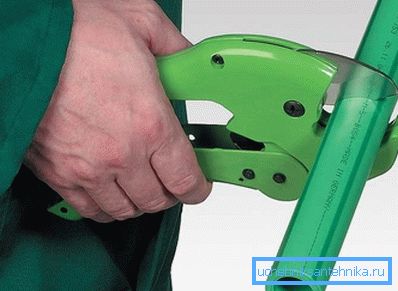

1. Bir boru kesiciyle çizime göre boru kesimi yapıyoruz;

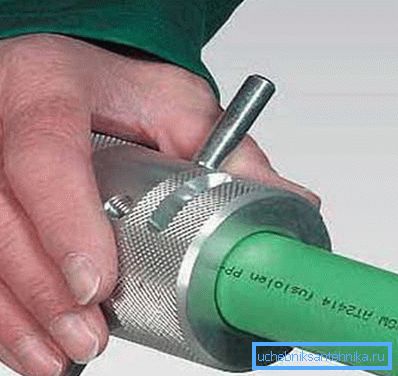

1. Borunun uçlarında, 15 derecelik eğimle 2 - 3 mm derinliğe kadar yuvarlanması gerekir. Bunu bir yüz seçici ile yapmak daha iyidir;

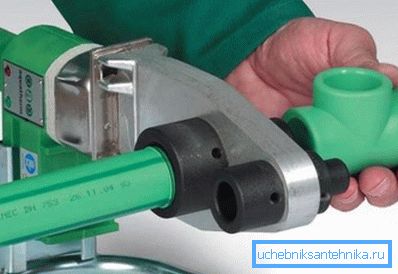

1. Havyayı standın üzerine takın ve sıcaklığı 260 dereceye ayarlayın.. Ardından bağlantı parçasını mandrel üzerine koyarız ve borunun ucunu manşona sokarız. Parçalar yanlara dayanana kadar her iki tarafa da basıyoruz;

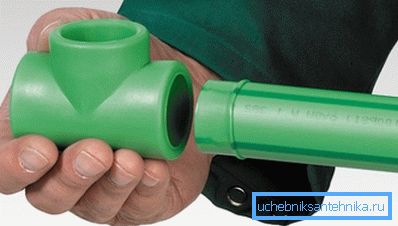

1. Isıtma yaklaşık beş saniye sürer, havya için talimatlar çapa bağlı olarak bir ısıtma şeması olmalıdır. Isıtma işleminden sonra parçaları çıkarırız ve boru tamamen manşona girene kadar bağlarız;

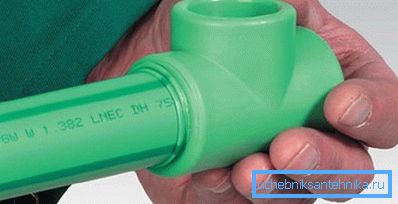

1. Parçaları hala saklayın, dönmeyin. Ayarı tamamlamak için yaklaşık 30 saniye dayanmak yeterlidir;

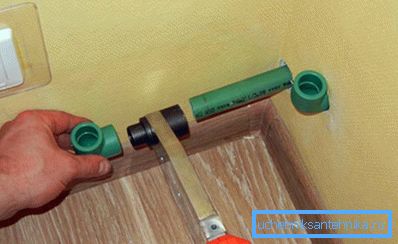

1. Masanın üzerinde ayrı alanlar toplanıyoruz, daha sonra duvar girişine ve radyatörlere ağırlıkla bağlanıyoruz.

Dikkat edin! Eklemler ayrılmaz olduğu için, eylemlerde bazı el becerilerini ve özgüvenlerini kazanmak için ilk önce not defterlerinde pratik yapmak daha iyidir.

Borunun sonunda kazana bağlı, dönüş borusuna bir sirkülasyon pompası monte edilir. Ardından sistem özel bir pompa ile basınçlandırılır. Bu konuda daha fazla bilgi web sitemizdeki makalelerde bulunabilir.

Sonuç

Isıtma sisteminin kurulumu için sözleşme çok pahalı görünüyorsa, bu görevle kolayca başa çıkabilirsiniz. Bu size rehberimiz ve videolarımızda yardımcı olacaktır.
