Isıtma şömineleri. isıtma düzeni. açık ve kapalı ocaklı

Ülke evlerinin bazı sahipleri, faydacı ve çok estetik olmayan kazanlar yerine, soğutucuyu ısıtmak, alternatif ısıtma yöntemlerini tercih ederler. Artan popülerlik, evin ısıtılması için bir şömine tarafından kazanılmaktadır.

Açık alevin yarattığı rahatlığın yanı sıra, bu cihazlar kanal sistemi için hava veya radyatörler için suyu oldukça etkili bir şekilde ısıtabilir. Böyle bir iklim ağını düzenlemek için talimatlar aşağıda verilmiştir.

Genel ısıtma şeması

Çok sayıda farklı iklim ekipmanına rağmen, ev ısıtması için şömineler popülerliğini kaybetmez. Üstelik, teknik gelişmeler sayesinde, böyle bir tasarım, oda tasarımının sadece özel bir unsuru olmakla kalmayıp, aynı zamanda bir konutun tüm tesislerini ısıtmanın etkili bir yolu haline gelmiştir.

Isıtma şöminesi, hava sıcaklığını sadece kurulduğu yerde değil, aynı zamanda komşu olanlarda da (evin tavanı veya ikinci katı olsa bile) yükseltebilir.

Bu sorunu çözmek için, düzenlemenize izin veren birimleri kullanın:

• hava ısıtma - özel olarak donatılmış hava kanalları aracılığıyla ısıtılmış hava diğer odalara girer;
• su ısıtma - açık ateş, soğutma sıvısını özel bir tank veya bobinde ısıtır, daha sonra sıvı borulardan ısıtma radyatörlerine aktarılır (klasik ısıtma şemasındaki gibi).

Dikkat edin! Şöminenin üst kısmına bir ocak kurmayı planlıyorsanız, yemek pişirmek için bile kullanılabilir. Bu durumda yüksek kaliteli havalandırmaya dikkat etmeyi unutmayın, aksi takdirde kızartılmış balık veya et kokusu evin her tarafına yayılacaktır.

Şu anda hangi ısıtma şöminelerinin kullanılmakta olduğu konusunda daha ayrıntılı olarak konuşalım.

Cihaz çeşitleri

Açık ocak ile

Isıtma ve şömineleri tartışmak, klasik seçeneklerle başlamak için tavsiye edilir - açık ocaklı tasarımlar. Onlar uzun bir ısı kaynağı olarak hizmet ettiler, ama şimdi böyle bir çözümün eksikliği açık: Cihaz, komşu olanları belirtmekten ziyade, odanın ortalama bir alanını bile ısıramayacak.

Bu son derece düşük verimlilikten kaynaklanmaktadır. Açık ocaklı bir şömine ile ev ısıtmanın düzenlenmesi, ısı enerjisinin% 80'inden fazlasının bacaya buharlaşması ve sadece% 20'sinin ısıtma için kullanılması gerçeğine göre hazırlanmalıdır.

Ayrıca, açık şöminelerde bir alevin tutulması, kapalı bir ocaklı ısıtıcıya kıyasla iki kat daha fazla yakıt (fiyatı oldukça yüksektir) gerektirir. Ayrıca, ünitenin monte edildiği odada, yanma işleminde yer alan gerekli taze hava miktarının akışını sağlamak gereklidir.

Yangın güvenliği kurallarını unutma.

İlgili talimat aşağıdaki gibidir:

1. Olağanüstü alevi uzun bir süre fırında bırakamazsınız (gece veya ev sahiplerinin yokluğunda).
2. Isıtma cihazının yanındaki döşeme, yanıcı olmayan bir malzeme ile kaplanmalıdır (özellikle ısıtma için odun yakan şömineler kullanılıyorsa, içten dışa çıkarsa yanmış küllerin dışarıya düşmesi gibi).

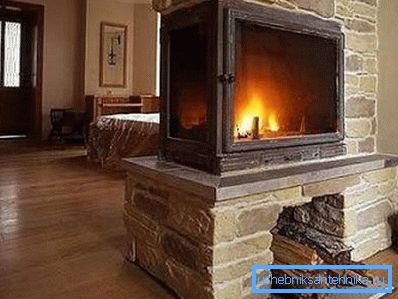

Kapalı ateş kutusu ile

Ev ısıtması için bu gibi şömineler bazı avantajları vardır:

1. Yüksek verimlilik. Yakıtın yanmasıyla oluşan termal enerjinin dörtte üçünden fazlası etkin bir şekilde kullanılmaktadır.
2. Evde ek veya yedek ısı kaynağı olarak kullanılabilir.
3. Fırın odaları yüksek termal ataletli yüksek mukavemetli malzemeden yapılmıştır. Mükemmel sıcaklık dalgalanmalarına mükemmel bir şekilde dayanırlar, korozyona karşı koyarlar ve odun yakma işleminin bitiminden sonra odayı ısrarla ısıtırlar.
4. Dışarıda, yanma odası, + 800 santigrat dereceye kadar ısıya dayanabilen ısıya dayanıklı cam ile korunmaktadır. Bu, şömineye yakıt doldurmak için uygun olacak şekilde monte edilmiştir.

Dikkat edin! Evde şöminenin ısıtılması 4 m 2 alan başına yaklaşık 1 kW termal güç üretmelidir. Ayrıca, ısıtıcının monte edildiği odanın alanı en az 45 m 2 olmalıdır.

Yangının devam ettirilmesi için oksijenin gerekli olduğu düşünüldüğünde, üretken ventilasyonu odaya yerleştirmek gereklidir. Giriş hacmi aşağıdaki gibi hesaplanır: 1 kW ısı üretmek için 10 m3 hava gereklidir.

Yani, şömine 5 kW ısı üretiyorsa, fanlı kanal 50 m3 alım sağlamalıdır.

Kapalı bir ocakla birlikte göz önüne alınan yapıların en büyük avantajı, ek ekipmanı kurarken, havayı sadece monte edildiği odada değil, aynı zamanda komşu odalarda da ısıtabilmektedir. Ve pahalı uzmanları çekmeden her şeyi kendi ellerinizle inşa edebilirsiniz.

Şömine ile ısıtma tasarımı

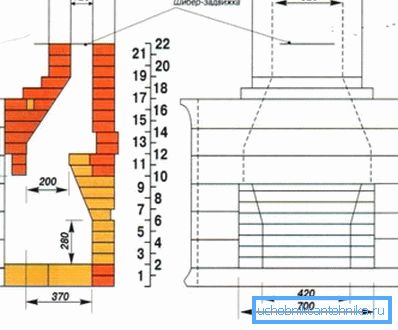

Evi bir şömineyle ısıtmadan önce, açıklanan ünitenin klasik versiyonunun çalışma prensiplerini ve tasarım özelliklerini dikkatli bir şekilde anlamanız gerekir.

Yani, normal şömine nedir?

1. Ana eleman, yangın haznesidir, bunun üzerinde insanlara zararlı yanma ürünlerinin çıkarıldığı bir baca vardır. Enine kesit alanı, yanma odasının alanının en az% 10'u olmalıdır. Bu durumda, klasik galvanizli baca, şöminenin duman egzoz kanalına en az 5 metre mesafede bağlanmalıdır.

1. Borunun ve odunun yanma işleminin gerçekleştiği haznenin kendisi arasındaki bağlantının yeri, kayar veya menteşeli bir geçit ile donatılmıştır. Birikmiş ısının korunmasına yardımcı olacak ve çıkış kanallarını burada biriken karbondan temizlerken faydalı olacaktır.
2. Bir ev inşa ederken, yapının ortalama ağırlığı yaklaşık yarım ton olduğundan ünitenin kurulumu için ek bir temel sağlamak önemlidir. Halihazırda inşa edilmiş bir kır evinin bir şöminesini ısıtmak için giderseniz, ikincisinin yapısal elemanlarını güçlendirmeye dikkat edin.

Bitişik odaların ısıtılması iki ana şemaya göre gerçekleştirilir:

• ısıtılmış sirkülasyon havası;
• daha sonra radyatörlere dağıtılan ısı transfer akışkanının ısıtılması ile.

Hava şömine ısıtma

Bu durumda şömine, çelik veya dökme demir ocaklar ile ısıtıcının dış yüzeyi arasında hava dolaşımı için yer olacak şekilde tasarlanmış ve yapılmıştır. İkincisi, ısıtıldığında, özel olarak kurulmuş ve birbirine bağlı hava kanalları vasıtasıyla evin diğer odalarına dağıtılır.

Kapalı olarak (duvarlarda veya tavan arasında) ve açık şekilde monte edilebilirler. Malzeme galvanizli çelik veya alüminyumdan yapılmış borular olacaktır.

Hava kütlelerinin sirkülasyonu organize edilebilir:

1. Doğal bir şekilde. Bu durumda, havanın hareketi, sıcaklığı ve yoğunluğu arasındaki farkla sağlanır. Avantaj, ısıtma sisteminin tamamen uçuculuğudur. Dezavantaj, düşük üretkenliktir ve bu nedenle, geniş bir alan yapısının ısıtılmasını organize edememektedir.
2. Zorunlu. Bu durumda, elektrikle çalışan çeşitli fanlar ve türbinler kullanın. Kışın sokak hava kütlelerinin çiti düşük sıcaklıklarından dolayı istenmeyen bir durum olduğundan, havanın kapalı bir devrede sirküle olacağını unutmayın.

Dikkat edin! Odaların alanı büyükse veya hava kanallarının uzunluğu 3 metreyi aşarsa veya evin çok sayıda ayrı odası varsa, sadece cebri havalandırma ile ısıtma kullanmak gerekir.

Tipik olarak, böyle bir ısıtma şeması evin yapımı sırasında tasarlanır ve inşa edilir. Aksi takdirde, hava kanalları yapmak ve odalara estetik olarak bakmak çok sorunlu olacaktır.

Yukarıda açıklanan ısıtma ağı oldukça etkilidir. Geniş ülke villalarını bile ısıtabilir. Başka bir artı, ısı kaynağını durdurduktan sonra, dondurucu olabilecek soğutma sıvısının olmamasıdır.

Su şömine ısıtma

Bu ünitenin fırını, ısı transfer akışkanının dolaştığı iki katmandan oluşur. Ardından, su veya antifriz boru hatlarından radyatörlere iletilir, burada odadaki su ve hava arasındaki ısı değişimi gerçekleşir.

Bu sistemin avantajı, kır evi sakinlerine sadece ısıyla değil, aynı zamanda ev içi ihtiyaçlar için de sıcak su temin edebilmektir. Bunu yapmak için, ısıtıcının üst kısmına, gerekli hacme sahip özel bir kap veya zorlanmış sirkülasyonlu bir bobin yerleştirmeniz gerekir.

Ekipman güç kontrolü farklı şekillerde de yapılabilir:

• elle - fırına giren hava akışını artırarak veya azaltarak (bu amaçla özel vanalar kullanılır);
• otomatik olarak - burada termostatlar devreye girer, bu sırada soğutma sıvısını pompalayan pompaların yoğunluğu bağlıdır.

Ana su kaynağı olarak su devresine sahip bir şöminenin kullanımına karar verirken, aşağıdaki nüansları hatırlamanız gerekir:

1. Şömine, hızlı bir şekilde evin içindeki odaları ısıtır, ancak yangın söndükten sonra hızla soğur. Bu nedenle, yıl boyu yaşamak için tasarlanmamış evler ve evler için ısıtma sistemi kullanmak daha iyidir (bu durumda, boruları antifrizle değil, suyla, fakat antifrizle doldurmaya dikkat edin).
2. Soğutucu akışkanın aktığı boru hatları çap olarak 10–15 mm'den fazla olmamalıdır, aksi takdirde büyük ısı kayıplarıyla karşılaşırsınız.

Şömine ısıtma artıları ve eksileri

Şöminelerin ana ısı kaynağı olarak kullanımının olumlu yönleri şunlardır:

• evin tesislerinin ısınma hızı (ısı transfer akışkanına sahip geleneksel bir kazanı kullanmaktan çok daha az zaman alır);
• tam uçuculuk olmaması (zorunlu hava sirkülasyonu ve ısı transfer sıvısı olan sistemler hariç) - bu durumda, pompalar elektriğe ihtiyaç duyacaktır);
• Kazanın montajı için ayrı bir oda tahsis etmeye gerek yoktur;

• uygun fiyatlı ekipman maliyeti;
• estetik kaliteler - şömine sadece ısıtır, aynı zamanda odayı etkili bir şekilde dekore eder;
• sadece ev inşaatını ısıtmak için değil, aynı zamanda sıcak suya sahip olmanın yanı sıra özel olarak kurulmuş bir ocakta yemek pişirmek için fırsat.

Dezavantajlar, büyük bir odun kaynağının depolanmasının yanı sıra yanma odasının külden temizlenmesi zorluğunu da kapsamaktadır.

Şöminelerin tasarım özellikleri

Şömineyi kendiniz tasarladığınızdan veya bu sorumlu çalışmayı bir uzmana emanet ettiğinizden bağımsız olarak, yapım aşamasında aşağıdaki kurallara uyulduğundan emin olmalısınız:

1. Şömine, betonarme, tuğla veya kül bloktan yapılmış sağlam bir temel üzerine monte edilmelidir.

1. Hava veya su ısıtma devresinin montajı, yangın haznesi sağlam bir şekilde sabitlendikten sonra yapılır.
2. Alan ısıtması için hava kanalları tüm odalara (tavan arasında veya çatı katında) yerleştirilmelidir. Borular estetik açıdan daha hoş görünmek için alçı levhalarla gizlenebilirler. Isı yalıtımı ve yangın koruması için önlemler almayı unutmayın.

1. Havalandırma sisteminin zorlanması ile hava sisteminin ana düğümü, arka tarafa yerleştirilmek istenir çünkü çalışan fanların gürültüsü, rahatsızlığa neden olabilir ve rahatsızlığa neden olabilir.

Şöminelerin işleyişinde güvenlik önlemleri

Yaralanma, yanma ve yangınları önlemek için, şömine ısıtıcıları kullanırken aşağıdaki kurallara uymalısınız:

• Yiyecekleri doğrudan fırında pişiremezsiniz ya da başka bir şekilde amaçlanan amaç dışında kullanamazsınız;
• Yanan yakıtı suyla doldurmayın, aksi takdirde yanma odasında çatlaklar oluşabilir;
• Şöminenin yüzeylerine, özellikle yüksek sıcaklığın etkisi altında tutuşabilenler gibi yabancı maddeler koymayınız;
• yanma odasını ve külodu, ünite tamamen soğuyana kadar yanmamış yakıt kalıntılarından temizlemeyin;
• yanma odasının arızasını algıladığında şömineyi kullanmayın;
• Küçük çocuklar yetişkin gözetimi olmaksızın çalışan veya sıcak bir şöminenin yanında bırakılmamalıdır.

Sonuç

Şömineler - bir evi ısıtmanın en eski yollarından biri. Bununla birlikte, bunlara yerleşik ek donanımlar kullanarak, evinizde konfor ve sıcaklık sağlayabilirsiniz.

Esas olan, tüm mühendislik hesaplamaları ve yapım işlerini doğru bir şekilde yapmaktır. Aşağıdaki videodan daha fazla bilgi edinebilirsiniz. Ve herhangi bir sorunuz varsa - bunları yorumlarda sorun, size yardımcı olmaktan mutluluk duyacağız.
