Isıtma suyu temini: kanalizasyon: bağlantıların özellikleri,

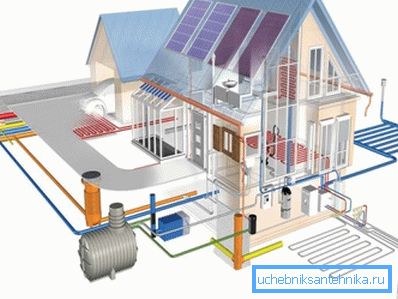

Kanalizasyon, su temini ve ısıtma sistemi kurulduğunda ne tür borular bağlanır? Çeşitli sıhhi tesisat ve ısıtma cihazlarını bağlama yolları nelerdir? Hadi anlamayalım.
bağlantıları
kanalizasyon
Yerçekimi drenajı iki yoldan biriyle toplanabilir ve mühürlenebilir:
- Dökme demir boruların soketlerinin kabartılması. Çan ile içine yerleştirilen borunun silindirik kesiti arasındaki boşluk, reçine ya da bitüm emdirme (kabin) ile organik elyafla doldurulur, bu şekilde, kaplama ile sıkıştırılır, daha sonra soket çimento harcı ya da erimiş kükürt ile kapatılır.
Yararlı: ikinci durumda, bileşik bir meşale, saç kurutma makinesi veya üfleyici ile ısıtıldıktan sonra demonte edilir. Bu çalışma, kesinlikle havalandırılan bir odada ve bir gaz maskesi veya gaz maskesinde yapılır. Talimat, kükürt dumanlarının kostik özelliği ile bağlantılıdır: tam solunum felcine neden olma kabiliyetine sahiptir.

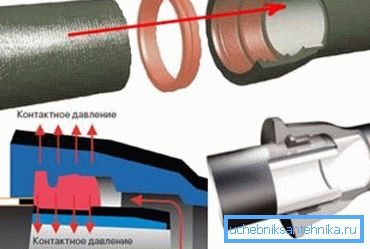

- Kauçuk O-halkalar ile genişletilmiş bağlantılar. Ayrıca ağın (moda) dönüşleri veya dallanması için gerekli olan bileşenlerle birlikte tedarik edilirler. Halka contaları kullanın:
- Gri dökme demirden borular.
- VChSHG borular (yüksek mukavemetli sfero dökme demirden, yüksek süneklik ve darbe mukavemeti ile griden farklı).
- PVC ve polipropilen ürünler.
Soğuk su kaynağı
Sadece CWS için, düşük ısı direnci bakımından farklı olan malzemeler kullanılır: polietilen ve polivinil klorür. Nasıl monte edilirler?
| malzeme | Montaj yöntemleri |
| polietilen | 4 mm'ye kadar duvar kalınlığı ile bağlantı, sıkıştırma parçaları ile yapılır. |
| Kalın duvarlarda, alın kaynağı kullanılır. Uçlar, düşük sıcaklıkta (200-220 ° C) bir ısıtma elemanı ile eritilir ve polimer erimiş katılaşıncaya kadar birbirine bastırılır. | |
| PVC | Tutkal eklemi altındaki alevlendirilmiş borular, bitişik yüzeylere bir yapıştırıcı uygulandıktan sonra birleştirilir. |
| PVC basınç boru hatlarının alternatif bir montaj yöntemi, zaten bize tanıdık olan halka contalarla çan şeklinde bir bağlantıdır. |
Isıtma ve sıcak su
95 ° C'ye kadar çalışma sıcaklığına sahip ısıtma ve su temini aşağıdaki şekillerde ve malzemelerde kullanılabilir:

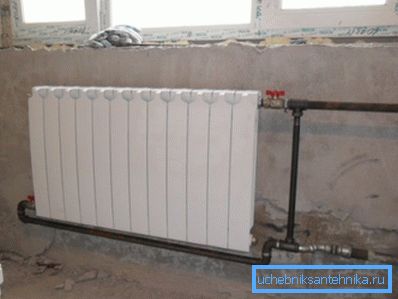

- Siyah çelik borular - gaz, elektrik kaynağı veya dişli bağlantılar kullanarak. İplikler, hijyenik keten (tercihen yanmaya karşı koruyacak boya veya vernikle) veya polimerik malzemelerle - silikonlu polimerik iplikle veya sızdırmaz bantla kapatılır.
- Galvaniz - sadece dişlerde. Kaynak, çinko kaplamayı yakarak korozyon koruması olmadan çelik bırakır.
- Ortak bir boğucu olan çapraz bağlı polietilen - bağlantı parçaları, sabitleme manşonlu bir balıksırtı. Boru, özel bir aletle gerilir - bir genişletici, ardından bağlantı parçasına konur; Moleküler hafızanın etkisi, birkaç saniye sonra bağlantı parçasını güvenilir bir şekilde sıkıştırır.
Merakla: Aletin fiyatı malzemenin yayılmasını engelliyor. Giriş seviyesi modeller için en az 10.000 ruble.

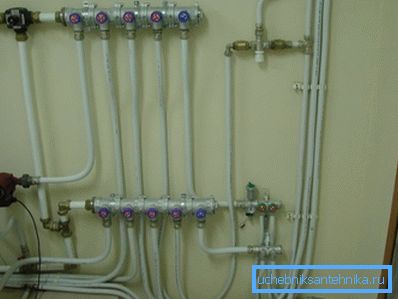

- Metal-plastik - sıkıştırma halkasının yanı sıra manşon ve boru manşonlarının yanı sıra borunun ucunun manüel veya elektrik maşaları kullanılarak paslanmaz bir manşon ile bağlantı parçasının üzerine sıkıştırıldığı baskı aparatları.
- Polipropilen. Polietilen gibi, düşük sıcaklıkta lehimleme ile bağlanır, ancak uç lehimle değil, soket bağlantılarının yardımıyla yapılır. Bunların yanı sıra, sıkıca sıkıştırmayı andıran, ancak bağlantının yanlışlıkla sökülmesini önlemek için bir yay klipsi ile donatılmış itme bağlantı parçaları kullanılır.
- Oluklu paslanmaz çelik. Yüksek sıcaklık silikon contaları ile en basit sıkıştırma donanımlarını kullanır.
Not: Isıtma ve su temini için sadece en popüler malzemeleri listeledik. Bakır gibi pahalı egzotiklere değinmeyiz - çünkü operasyonel özellikleri, aynı paslanmaz çelikten daha yüksek bir maliyetle maddi avantajlar sağlamaz.
Sıhhi tesisat ve ısıtma cihazlarının bağlantısı
Su temini ısıtma ve kanalizasyon tesisatının yolları nelerdir?
kanalizasyon
Sıhhi tesisat armatürlerini atık sistemine bağlamak için, yalnızca manşonlarda sızıntıları değil, aynı zamanda kokuları da önleyen kauçuk manşetler kullanılır.

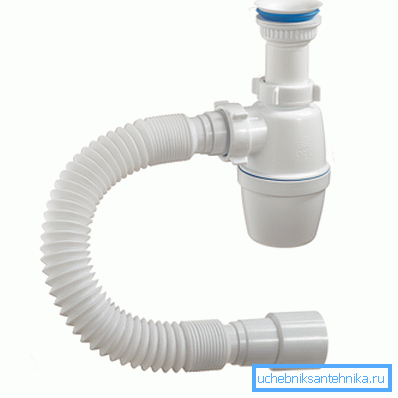

Ancak, oluklu boru ve lavabo boruları adaptör gerektirmez ve 50 mm çapında kanalizasyonlara sıkıca bağlanır.
musluklar
Karıştırıcıları bağlamak için sadece dört yol vardır:
- Duvar montajı için sert borularda, normal açılar kullanılır.
- Esnek kaplamalar, ana duvarda sabitleme ile su soketlerini kullanmak zorunda kalmaktadır.
- Yerleşik montaj mikserleri çoğunlukla, sıkma somunları ile esnek hortumlara sahip borulara bağlanır.
- Tees (balıkkılçığı) ile yerleşik kurulumdan bazı modası geçmiş ürünler, dişler üzerindeki bağlantılarla göz kalemi ile birleştirilebilir; bununla birlikte, bunun yerine esnek bir oluklu paslanmaz boru kullanılmaktadır.
Tuvalet çanaklar
Burada seçeneklerin seçimi daha da az.

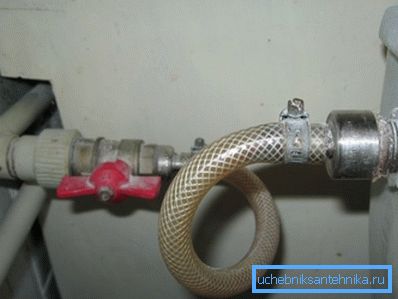

- Çoğu zaman, depo doldurma vanası, merdane ile esnek bir hortum ile astarına bağlanır.
- Gömme monteli tankları bağlamak için, valfe bir açıyla veya bir kuplajla bağlanan herhangi bir tipte sert gömleklerin kullanılması yaygındır.
Radyatörler, konvektörler
Isıtma cihazları besleme hatlarına bağlanabilir:

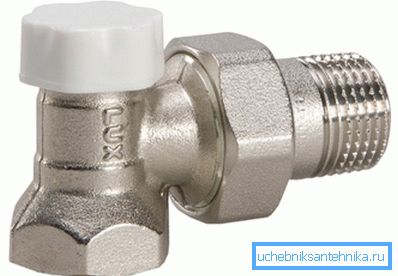

- Radyatör tapaları veya adaptörleri aracılığıyla (örneğin, çoğu alüminyum ve bimetalik radyatör, DU20 dişlerinin standart teliyle DU20 dişlerine sahiptir, bu da geleneksel bir adaptörün kullanılmasını gerektirir). Mantar veya adaptör, uzun iplik boyunca radyatöre sürülür; sıkılmış kilitleme somunu.
- Sıkışık koşullarda veya astarı sol el ipliğine bağladığınızda, Amerikan kadınları sıklıkla kullanılır - kapak somunları ve kauçuk contalarla hızlı bağlantı parçaları.
Sonuç
Minyatür incelememizin, okuyucunun meraklarını tatmin etmesine izin vermesini umuyoruz. Gördüğünüz gibi, son yıllarda piyasada herhangi bir özel egzotik olmadı - su temini ve ısıtma için her şey hala herhangi bir mağazada satın alınabilir. Her zaman olduğu gibi ekli video tarafından ek yararlı bilgiler sunulacaktır. İyi şanslar!
