Isıtma tasarımı ve soğutma suyu sıcaklığı için tasarım ortam

Bir şehir dairesindeki radyatörlerin sıcaklığını ne belirler? GOST veya SNiP bunu düzenliyor mu? Isıtma sisteminin sıcaklık bölgesi ile ilgili iklim planı nasıldır? Bu soruları cevaplamaya çalışalım.

Hesaplanan hava sıcaklığı

Isıtma periyodunun sıcaklığı kavramı sadece sıcaklık programı ile ilgili değildir. Bir binanın ısı yalıtımı derecesine, konut ve diğer binalara yerleştirilen ısıtma cihazlarından, cam ve boyutlarının sızdırmazlıklarının kalitesinden kaynaklanan büyüklük ve ısı akışını belirleyen şartları tanımlarlar.

Peki bu kavram nedir? Bu, ısıtma sisteminin çalışmasının binaların içinde konforlu koşullar sağlaması gereken son 50 yılın en soğuk beş gününün ortalama sıcaklığıdır.

Bu koşullar, 23 Mayıs 2006 tarihli Rusya Federasyonu Hükümeti Kararında açıklanmıştır. Vatandaşlara kamu hizmetlerinin sağlanması için kurallar:

• Evin ortasında bulunan oturma odalarında, sıcaklık +18 С'den düşük olmamalıdır; köşede - +20 C

Nüans: -31 ° C'nin altındaki bir tasarım sıcaklığında, bu değerler sırasıyla +20 ve +22 derecelere yükselir.

• Banyo banyoda en az +16 derece olmalıdır - +25.

Kamu kurumları için öneriler, SNiP 41-01-2003 ve bölüm standartlarında bulunabilir. Yani, sınıflarda en az +21 C olmalı ve gıda mağazalarında - +12 C; Hastanede, otoplasti sonrası önerilen sıcaklık +22'dir ve tiroid bezindeki sapmalar durumunda - +15.

Yine de geri dönelim biraz geri. Tasarımcı, belirli bir şehir için tahmini hava sıcaklığını nereden alıyor?

Tüm gerekli bilgiler SNiP 23-01-99 Bina Klimatolojisinde yer almaktadır. Birliğin çöküşünden 8 yıl sonra çıkarılan bir belgede, eski Sovyet cumhuriyetlerinin tüm ana yerleşim yerlerinden bahsedildiği merak edilmektedir.

Sıcaklık grafiği

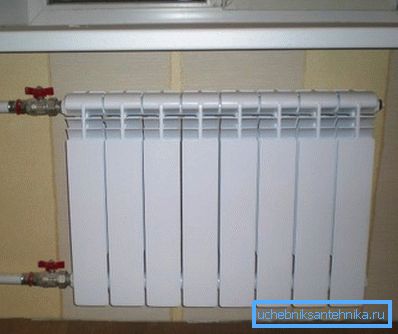

Tarif edilen koşulları sağlamaya izin veren, apartmanda kalorifer radyatörlerinin sıcaklığı ne olmalıdır?

Dışarıda ortalama günlük hava sıcaklığını belirler.

Bağımlılık iki sıcaklık grafiği ile açıklanmaktadır:

• CHP veya kazan dairesinin çıkışındaki ısıtma ana için, besleme ve dönüş borularının sıcaklığı 150/70 C aralığındadır.
• Bir iç sistemde, ısının sıcaklık rejimi, iki borulu sistemde (neredeyse tüm apartmanlarda) 95/70 derece ve binaların tek borulu ısıtma sistemlerinde 105/70 değerinde olmalıdır.

Lütfen dikkat: okul öncesi kurumlarda, ısıtma sistemindeki maksimum su sıcaklığı +37 C'yi geçemez. Bu düşük değeri dengelemek, gruplardaki radyatörlerin genellikle çok etkileyici boyutlara sahip olmasını sağlar.

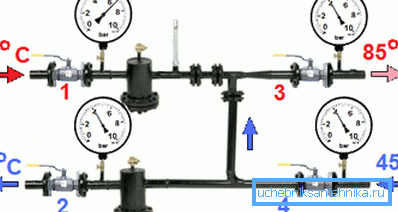

Dairede ısıtma sıcaklığı neden rota parametrelerinden farklıdır? Bu soruyu cevaplamak için asansör merkezinin çalışma prensibini (evin termal noktası) kısaca açıklamak gerekir.

Isıtma sisteminin gereksinimleri bir şekilde karşılıklı olarak münhasırdır. Bir yandan, akış ve dönüş akışı arasındaki sıcaklık değişimi ne kadar küçük olursa, evdeki bataryalar o kadar düzgün bir şekilde ısıtılır ve uç ısıtıcıların verimi o kadar yüksek olur. Eğer öyleyse - sistemdeki dolaşım oranının oldukça yüksek olması gerektiği açıktır.

Bununla birlikte, dönüş hattının aşırı ısınması CHP için aşırı derecede istenmeyen bir durumdur: bazı teknik sınırlamalardan dolayı, yeni devirde başlamadan önce su, önce 70 C'ye kadar önceden soğutulmalıdır.

Asansörün cihazı oldukça zekice bir çelişkiyi önler: geri dönüş boru hattındaki suyun bir kısmı tekrarlanan sirkülasyon döngüsüne çekilir. Sonuç olarak, 140 ° C'lik giriş valflerinde evlere (doğrudan radyatörlere) besleme yaparken, sadece 90-95 derece vardır.

Bir apartman binasında modern bir ısıtma sistemi hakkında birkaç şey daha bilmek yararlıdır.

• Otoyoldaki akış sıcaklığı 90 dereceye kadar olduğunda, DHW sistemi besleme borusundan beslenmelidir; Bu değer aşıldığında - tersten. Anahtar gerçekleşmezse, doğrudan ısıtma hattındaki gibi DHW sisteminde olabildiğince fazla olabilir. Esnek bağlantılar ve kauçuk contalar için bunun ne gibi sonuçları olacağını tahmin etmek zor değildir.
• Kritik durumlarda, ısıtma sistemindeki sıcaklık standartları da aşılabilir. Örneğin, apartman dairelerinde soğukta kitlesel şikayetler söz konusu olduğunda, nozülsüz bir asansörün çalışması, boğuk bir boğmaca ile uygulanır.

ayarlama

Giriş valflerinden sonra DH sistemlerinde ısıtma sıcaklığı nasıl kontrol edilir?

asansör

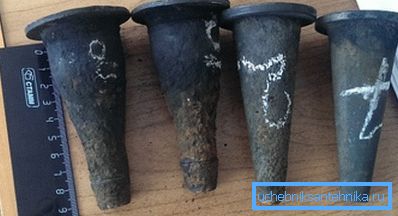

Normalde, sistemdeki ısıtma sıcaklığı sadece bir şekilde değişebilir - memenin çapını değiştirerek. Tüm değişiklikler organizasyonun temsilcileriyle kararlaştırılmalıdır - ısı tedarikçisi (belediye ısınma şebekeleri); nozulun demlenip kesilmeyeceği veya delinip delinmeyeceği ile ilgili kararlar, asansör tertibatındaki ve ısı kuyularındaki sıcaklık ve basınç ölçümleri temelinde yapılır.

Memenin sökülmesi ve boyutunun değiştirilmesi yarım saatten fazla sürmez ve montajda kapama vanalarının tam olarak çalışmasını gerektirir. Aslında, tüm vanaları (giriş, sıcak su, kahve) bir daire içinde engellemek ve asansördeki üç flanşı sökmek yeterlidir. Delinmiş veya demlenmiş nozul ters sırayla monte edilmiştir.

İpucu: boru flanşları için yeni paronitik contalar, nadiren konut organizasyonlarının depolarında bulunmaktadır. Asansörü sökerken veya vanaları kendi ellerinizle değiştirirken, basit talimatlar size yardımcı olacaktır: conta araç odasından kesilir.

Bu, ısının sıcaklığının düzenlenebileceği birkaç yoldan bahsetmeye değerdir - borularda su ve buna bağlı olarak radyatörler.

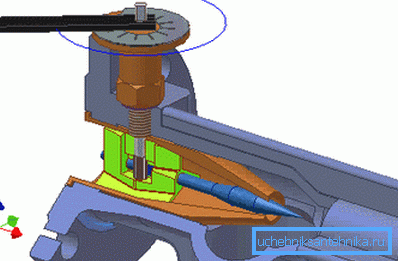

• Sabit çaplı geleneksel bir ağızlık yerine, ayarlanabilir bir asansör kullanılabilir. Akış oranının basit bir şekilde ayarlanması, karışımın sıcaklığını ve dönüş akışını esnek bir şekilde ayarlamanıza olanak tanır.

• Ek olarak, dönüş hattının sıcaklığını azaltmak için, asansördeki basınç düşüşünü azaltabilirsiniz. Bu bir giriş dönüş valfi ile yapılır.

Tam olarak nasıl?

• DHW düz hatta geçer.

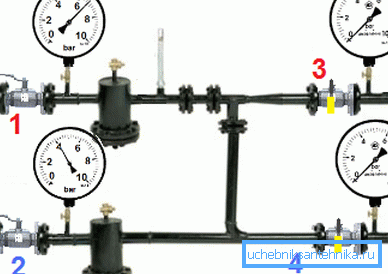

• Tedarik hattının asansöre olan basıncı ölçülür. Gösterge daha sonra herhangi bir noktada dönüş borusuna vidalanır.
• Giriş geri dönüş valfi tamamen kapanır ve besleme ile geri dönüş boru hatları arasındaki basınç farkı orijinalinden 0.2 kgf / cm2 azalıncaya kadar yavaşça açılır. Gerekirse, tekrarlanan sıcaklık ölçümleri ve manometre üzerindeki fark basıncındaki bir azalma, aynı adımda her gün tekrarlanır.

Lütfen dikkat: tamamen açık bir valfi kısmen kapatırsanız, yanakları gövdeye yapışabilir ve daha sonra çalışma konumuna düşebilir. Sonuç olarak, dönüş hattı tamamen kapalı olacaktır. Isıtma sezonunda fiyatın durdurulması - erişim ısıtmasının buz çözme garantisi.

daire

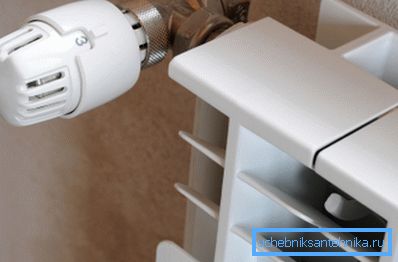

Isıtma borularındaki suyun sıcaklığı ayrı bir dairenin içinde nasıl düzenlenir? Açık nedenlerle, sadece kısma vanaları ile azaltılabilir. Bu amaçla, her bir ısıtıcının çıkışında, odadaki sıcaklığa bağlı olarak kendi geçirgenliğini düzenleyen bir jikle veya termostatik kafa yerleştirilir.

Aşırı durumlarda, soğutma sistemindeki soğutma suyunun sıcaklığı bir küresel vana ile düzenlenebilir; bununla birlikte, kolun pozisyonuna olan hassasiyeti ayarlamayı oldukça elverişli hale getirmektedir.

Isıtıcının ısı çıkışı yetersiz ise ne yapmalı?

İşte onu artırabilecek önlemler.

• Astarın uzak ucundan yeni bölümler eklemek, radyatörden gelen ısı akışını doğrusal olmayan bir şekilde artıracaktır, ancak oldukça fark edilir derecede. Neden nonlineer? Evet, çünkü bataryanın ucu her zaman bağlantılarından daha soğuk olacaktır.
• Bir valf ile donatılmış besleme hatları arasındaki köprü, kapalıyken bölümlerden soğutucu akışını artırabilir.. Böylece, cihaz daha fazla ısı verecektir. Ancak, jumper'ı tamamen kapatmamalısınız: o olmadan, radyatörlerin boğazları ile sıcaklıklarını ayarlamak donma komşularıyla oldukça rahatsız edici bir iletişime yol açacaktır.
• Talepler sadece montajın değil, aynı zamanda radyatöre de bağlanabilir. Daha sonra soğutucu, tüm bölümlerde eşit olarak dolacak ve bu da dairenin sıcaklığını artıracaktır.

• Son olarak, yıkama hakkında unutma.. Yıkama vanasından ve hortumdan kanalizasyon sistemine suyun tahliyesi, biriken çamur ve kumu kumdan çıkararak hacim boyunca sirkülasyonu geri getirecektir.

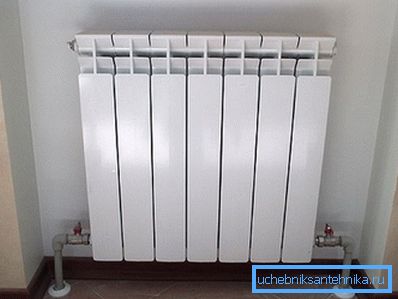

Bu arada: alt bağlantıya sahip radyatörler kızarmaya ihtiyaç duymaz. Tam olarak, soğutucu akışkan alt toplayıcının tüm uzunluğu boyunca eşit şekilde hareket ettiği için.

Sıcak kat

DH sistemine düşük sıcaklıklı ısıtma nasıl bağlanır? Gerçekten de, ılık bir zemin için, + 45 ° C'nin üzerindeki sıcaklıklar kategorik olarak kabul edilemez.

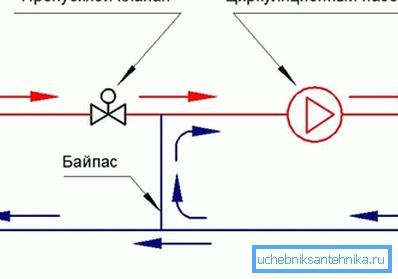

Düşük sıcaklıklı ısıtma sistemlerinin DH ile tutarlı olduğu yol, asansör merkezinin çalışma prensibini canlı bir şekilde hatırlatır. Soğutma sıvısının bir kısmı, düşük güçlü bir pompa tarafından sağlanan yeniden dolaşımda yer alır. Sıcaklık ayarı, termal kafa ile iki yönlü bir vana ile gerçekleştirilir.

Sonuç

Okuyucuların merakını, ısıtma sistemlerinin çalışmasının bazı yönlerine tanıtarak tatmin edebildiğimizi umuyoruz. Her zaman olduğu gibi, ekli video ek bilgi sunacaktır. İyi şanslar!
