Isıtma ve havalandırma: normlar, kurallar, özellikler

Isıtma sistemleri ve bina havalandırma sistemleri, konut, idari, konut ve endüstriyel binaların hizmet alanında normal meteorolojik koşulları ve kalitenin (temizlik) sağlanması gereken birbirine bağlı bir yapıdır. Havalandırma-ısıtma sisteminin hangi gereksinimleri karşıladığını size söyleyeceğiz.

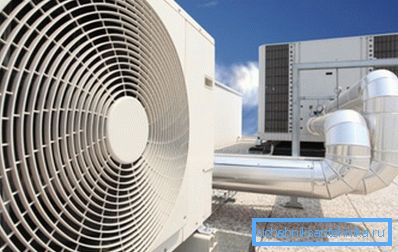

Isıtma, havalandırma ve iklimlendirme sistemleri (HVAC)

Genel hükümler

Isıtma ve havalandırma sistemlerinin hesaplanması, tasarımı ve montajı, sistemlerin karşılıklı etkilerini göz önünde bulundurarak ve işlevlerini birleştirip enerji tasarrufu olasılığını göz önünde bulundurarak kapsamlı bir şekilde yürütülmektedir. Neden bu şekilde oluyor, aşağıda gösteriyoruz.

Havalandırma, iklimlendirme ve ısıtma faaliyetleri, bir ya da bu şekilde, bir problemi çözmeyi amaçlamaktadır - gerekli iç ortam ikliminin sağlanması. Bu, bu sistemlerin her birinin genel iklim özellikleri üzerinde bir etkisi olduğu anlamına gelir.

Modern iklimlendirme sistemleri, özellikle havalandırma ve klima sistemleri, otomatik geri bildirim ile kontrol edilir, yani servis alanındaki iklim değişiklikleri sadece bu değişikliklere yol açan kurulumları etkilemez, aynı zamanda aynı alanda çalışanı da etkiler. biraz farklı görevler ile.

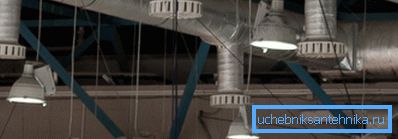

Örneğin, havalandırmanın en sıcak havayı temizlediği ve soğutulmuş akışları sokaktan aldığı bir zamanda ısıtma cihazlarının havayı ısıttığı durumu göz önünde bulundurun. Her iki sistemde, birbirleri üzerindeki etkileri dikkate alınmazsa, aşırı havalandırmanın verimsiz ısıtma veya enerji atığı ile sonuçlanacağı bir rejimle karşılaşabiliriz.

Önceki dönemlerin aksine, ülkemiz kapitalist ekonomik kalkınma yolunu benimsedi ve şimdi tüketici her şey için para ödüyor. Bu bağlamda, ısıtma, klima ve havalandırma gibi konularda enerji tasarrufu konusu topikal hale gelmiştir.

Her şeyden önce, binaların ve endüstriyel tesislerin, boru hatlarının ve ısı hatlarının kapalı yapılarının ısı yalıtımı ihtiyacı hakkında hatırlanmalıdır.

Klimaların esnek bir kontrol sistemi ve yüksek kaliteli otomasyon ile donatılması da önemlidir; bu da tüm sistemlerin çalışma modlarını çalışma koşullarına mümkün olduğunca verimli, ekonomik ve uygun bir şekilde ayarlamanıza olanak tanır. Tabii ki, sistemlerin birbirleri üzerindeki karşılıklı etkisi dahil olmak üzere, tüm etki faktörlerini hesaba katmadan, böyle bir konfigürasyon sorunludur.

Dikkat edin! Gördüğünüz gibi, havalandırma, ısıtma ve iklimlendirme tek bir iklim sistemi olarak düşünülmekte, tüm düğümleri birbiriyle bağlantılı ve birbirini etkilemektedir.

Yapı ve kompozisyon

UWC'nin bir bütün olarak çalışmasını anlamak için, hangi bileşenlerin ve meclislerin bileşimlerine dahil olduğunu bilmek gereklidir. Sistemin yapısını ve elementlerin göreceli konumunu hayal etmek de önemlidir.

En karmaşık ve kapsamlı havalandırmadır.

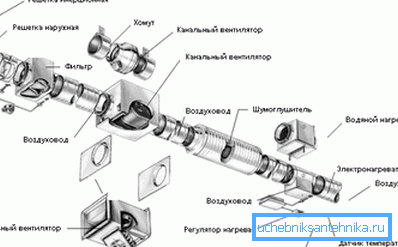

Mekanik zorlanmış emme-egzoz havalandırma sistemini düşünürsek, bileşenlerini ayırt edebiliriz:

• Hava kanalları, kanallar ve mayınlar. Hava kütlelerinin içeri akışı ve hava akımının geçtiği bir yol sistemidir. Çoğu metalden çeşitli yapı malzemelerinden yapılmıştır;
• Enerji santralleri - fanlar ve pompalar. Belirtilen hava hacminin belirli bir hız ve basınçla hareketini sağlayın;

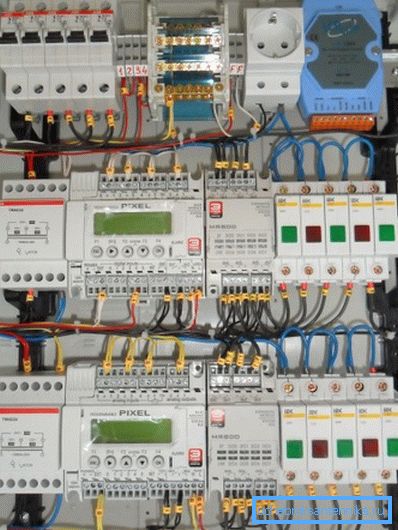

• Kontrol sistemi, otomasyon ve koruma. Belirlenen programlara ve çalışma modlarına göre sistemi gerçek zamanlı olarak izleyen ve yapılandıran sensörler, kontrolörler ve yürütme mekanizmalarının bir kompleksidir. Fanların dönüşünü, vanaların açılıp kapanmasını, ısıtıcıların, acil durum anahtarlarının ve diğer ekipmanların çalışmasını kontrol edebilirler;
• Hava hazırlama ünitesi. Burada filtreleme, geri kazanım, ısıtma / soğutma ve nem alma / nemlendirme, çeşitli birimler yardımı ile gerçekleştirilmektedir: filtreler, ısıtıcılar, iyileştiriciler ve nem gidericiler;
• Kontrol paneli En önemli parametre ve modların manuel ve otomatik olarak ayarlanması ile.

Isıtma sistemi, türüne bağlı olarak farklı ünitelerden oluşabilir:

• Merkezi soğutma suyu tedarik sistemi, bileşimini boru hattına ve radyatörlere indirmemizi sağlar;

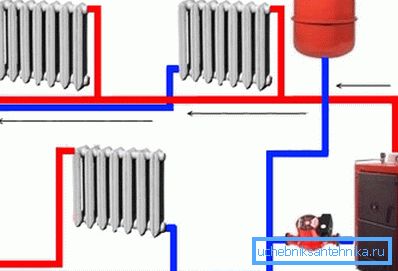

• Borular ve radyatörlere ek olarak, özerk sistem, gerekli basınç ve su akış oranını korumak için bir ısıtma ortamı ısıtma kazanı ve sirkülasyon pompaları ile donatılacaktır;
• Ahşap ısıtma, ev yapısını ve havayı ısıtan soba ve baca kanallarıyla sınırlıdır;
• Elektrikli ısıtma, güç sistemleri, iletkenler ve ısıtıcılar olacaktır. İkincisi, bir akkor spiral ile, bir boru şeklindeki elektrikli ısıtıcı (ısıtıcı) veya bir kızılötesi reflektör ile bir sıvı soğutucu (yağ ve su) ile olabilir;
• Ayrı bir tür merkezi veya özerk ısıtma sistemi, zemin sıcacının bir radyatörün rolünü oynadığı için “sıcak zemin” sistemi olarak düşünülebilir.

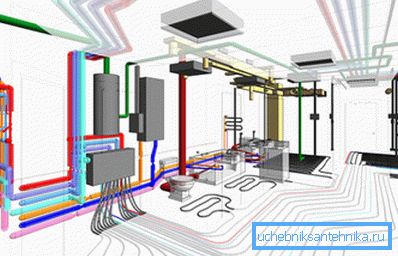

HVAC çalışmasının tasarımına ve mantığına bağlı olarak, ısıtma sisteminden ısı transfer ortamının kullanılabileceği besleme havasını ısıtmak için kullanılabilir. Ayrıca, havalandırma akışları genellikle uzay ısıtması için kullanılır, örneğin spor komplekslerinde, girişteki girişte bir ısı perdesi görülebilir; bu sıcak hava kütlesi ve havuzdan çıkan buhar tarafından taşınır.

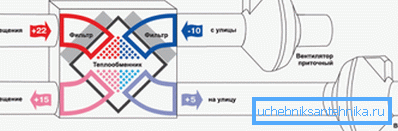

Son olarak, ısı geri kazanımı, besleme kütlesini ısıtmak için egzoz havasının ısısını kullanır ve bu da odadaki hava sıcaklığını etkiler ve ısıtma için enerji tasarrufu sağlar.

Klima, elbette, iklim sistemine tamamen dahil edilmiştir. Ve kısmen havalandırma ve kısmen - ısıtma / soğutma, bu nedenle, klima açık olduğunda, genel havalandırma çalışma modu değişir.

Dikkat edin! Modern HVAC şemalarında, bazı düğümler ortak olabilir ve diğerlerinin işlevleri çoğaltılabilir ve değiştirilebilir. Genel olarak, birleşik iklim sistemini temsil ederler.

Modern bir iklim sistemi için ekipmanın fiyatının çok yüksek olduğu düşünüldüğünde, profesyonellerin ve kalifiye uzmanların tasarım ve kurulumunu gerçekleştirmesi arzu edilir. Aynı sonuçları bağımsız birimlerin kuvvetleriyle elde etmek için maliyetlerin artırılması gerektiği anlaşılmalıdır.

Yasal gereklilikler

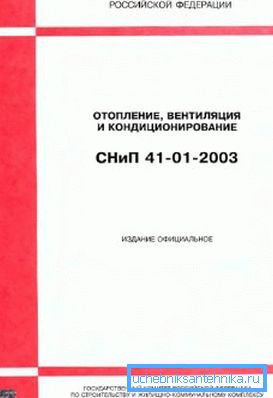

2004 yılında Rusya Federasyonu'nun Gosstroyu, 41-01-2003 numarası altında ısıtma ve havalandırma konusunda SNiP'i benimsedi, iklimsel teçhizatın uyması gereken kural ve düzenlemeleri düzenler ve belirler.

Belgenin genel hükümleri, bir dizi teknik parametreyle uyumluluk gerektirir:

1. Konut ve idari binaların mülklerinde hizmet verilen bölgede meteorolojik koşullar ve hava saflığı normları. Bu tip yapılar için GOST, 30494 sayısına sahiptir ve ayrıca hava kalitesi üzerine bir 2.1.2.1002 belgesi de vardır;
2. GOST 12.1.005 veya SanPin 2.2.4.548'e uygun olarak üretim, laboratuvar ve depolama tesislerindeki servis alanlarındaki meteorolojik koşullar ve hava saflığı normları;
3. SNiP 23-03 uyarınca HVAC sistemleri ve harici kaynaklar için ekipmanın çalışmasından kaynaklanan gürültü ve titreşim normları. Acil durum ve dumansız sistemler için GOST 12.1.003'e uygun olarak, ekipmanlı odalarda gürültü seviyesi 110 dBA'yı aşmamalı ve darbeli bir ses doğurmalıdır - en fazla 125 dBA;
4. Zararlı havalandırma emisyonlarından atmosferin korunması ve korunması normları;
5. Normlar ısıtma, havalandırma ve iklimlendirmenin sürekliliğini sağlar;
6. İklim ekipmanının yangın ve patlayıcı güvenliği için normlar.

Dikkat edin! Kullanılan tüm boru hatları, hava kanalları, ısı yalıtım yapıları ve ısıtma ve havalandırma ekipmanları, inşaat için onaylanmış malzemelerden yapılmalıdır. Zorunlu sertifikasyona tabi olan tüm materyaller, kullanımları için destekleyici belgelere sahip olmalıdır.

Güvenliğe özel önem verilir. Tüm UWC'ler, denetleyici makamların düzenleyici dokümanlarında yer alan güvenlik gerekliliklerinin yanı sıra, bu kurallar ve yönetmeliklere aykırı değilse, ekipman, malzeme ve bağlantı parçaları üreticisinin gereklilikleri dikkate alınarak tasarlanmalıdır.

Ayrıca, iç ısıtma sistemindeki soğutucu, odadaki gazların, aerosollerin ve diğer maddelerin kendiliğinden tutuşma sıcaklığından 20 ° C daha düşük bir sıcaklığa sahip olmalıdır.

Aynı zamanda, sıcaklık, bu kural ve yönetmeliklerde belirtilen maksimum değerler kadar, vanalar, malzemeler ve ekipman için teknik dokümantasyonda belirtilen maksimum değerleri aşmamalıdır.

Boru hattı veya radyatör içindeki suyun sıcaklığı 105 ° C'yi aşarsa, kaynamayı önlemek için önlemler gereklidir. Erişilebilir yüzeylerin sıcaklığı 75 dereceyi geçerse, yüzeyler özellikle gündüz bakım tesisleri söz konusu olduğunda çitler veya ısı yalıtımı ile korunmalıdır.

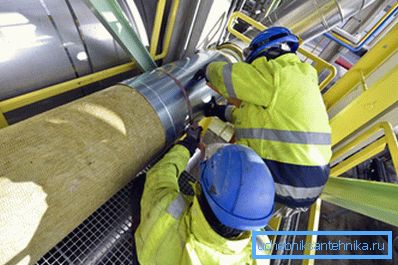

Sağlanması gereken ısı yalıtımı yüzeyinin sıcaklığı 40 ° C'yi aşmamalıdır:

• Yanık koruma;
• Isı kaybı izin verilmez;
• Yoğuşmaya karşı koruma;
• Boru hattı ısıtılmamış veya soğutulmuş odalarda bırakılırsa, soğutucunun donma koruması.

Havalandırma ve ısıtma ekipmanlarının, bacaların, boru hatlarının ve tesislerin içinde yer alan kanalların sıcak yüzeylerini de izole etmelisiniz. Isı yalıtımı yüzeyinde, sıcaklık odadaki gazların, aerosollerin ve tozların ateşleme sıcaklığından 20 ° C daha düşük olmalıdır.

İzolasyon için SNiP 41-03.

Bir boru hattı ile yanıcı ve patlayıcı madde içeren hava kanallarının kesişmesi, ancak maddenin ateşleme sıcaklığı ile boru yüzeyinin sıcaklığı arasındaki 20 ° C'lik farkın gözlemlenmesi durumunda mümkündür. Parlama noktası 170 ° C'nin altındaysa, böyle bir kavşak kabul edilemez.

Hava ısıtma sistemleri, dağıtıcıdan ayrılırken 70 ° C'den daha sıcak bir akış üretmemelidir. Dış kapılardaki hava-termal perdeler, 50 ° C ve dış açıklıklarda ve kapılarda - 70 ° C ile sınırlıdır.

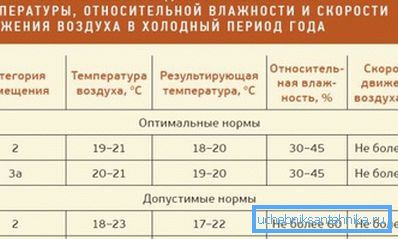

Dikkat edin! Isıtma ve havalandırma tesislerinde mikro iklim parametreleri GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 ve SanPin 2.1.2.1002'ye göre kabul edilir. Bu belgede yılın soğuk ve sıcak dönemleri ve farklı odalar için standartlar belirtilmiştir.

Isıtma ve havalandırma sistemlerinin bakımı, profesyonel ekipler tarafından kendi acil sevk servisiyle yapılmaktadır.

Sonuç

Havalandırma ve ısıtma, bu fonksiyonların karşılıklı bağımlılığı dikkate alınarak tasarlanmış tek bir iklim sistemidir. HVAC sistemlerinin parametreleri, güvenliğe özel bir önem verildiği bir dizi resmi belge tarafından standartlaştırılmış ve düzenlenmiştir. Bu makaledeki video görsel bilgilerle söylenenleri tamamlamaktadır.
