Isıtma ve sıcak su için gaz kazanı: seçim ve kurulumda

Isıtma ve sıcak su ile bir ev veya daire sağlayabilecek gaz kazanları nelerdir? Hangi işaretlerle sınıflandırılır? Gaz kazanından ısıtma nasıl yapılır? Son olarak, hangi üreticiler ekipman seçerken dikkat etmelidir? Cevapları arayalım.

sınıflandırma

Birkaç sebepten dolayı mümkündür.

yerleştirme

Yerden kazanlar, adından da anlaşılacağı gibi, zeminde veya özel bir platformda monte edilir. Kural olarak, dış versiyonda, önemli güçte cihazlar üretilir (50 kW'dan birkaç megawatt'a).

Onların ayırt edici özelliği, kazan gövdesindeki çemberleme elemanlarının olmamasıdır. Emniyet ünitesi, pompa ve genleşme tankı ayrı olarak satın alınır ve kurulur.

Kat kazanları, sırayla, birkaç ek parametrede farklılık gösterebilir.

• Brülör boru şeklinde (delikli bir borudan havaya gaz beslemesi) veya üfleyerek (en uygun oranda gaz ve hava karıştırarak) olabilir..

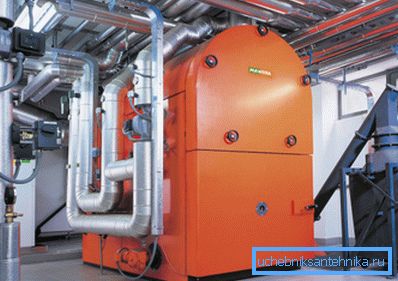

• Isı değiştirici, dökme demir veya çelikten yapılmıştır. Çelik yangın borulu kazanın ısı eşanjörü, brülörün alevi etrafında bir su kılıfıdır ve bazen megawatt'ta maksimum güç sağlar.

Dökme demir ısı eşanjörü daha dayanıklıdır, ancak dökme demirin fiziksel özelliklerinden dolayı, azami ısıtma sıcaklığındaki sınırlamalara sahiptir ve bu da gücü birkaç yüz kilowatt'a sınırlar.

Ek olarak: demirin kırılganlığı nedeniyle, ısı eşanjörleri son derece masif hale getirilmelidir. Önemli ağırlık bazen üreticilerin kurulum sırasında kazanda kurulum yapılarak ayrı bölümlerde tedarik edilmesine neden olur.

Duvara monte edilen kazanlar genellikle 100 kilowatt'a kadar kapasiteye sahiptir ve sargının ana elemanları (güvenlik grubu, pompa ve bazen genleşme tankı) ile donatılmıştır. Aslında, bir mini kazan dairesi ile uğraşıyoruz.

Duvar montajı, tasarım özelliklerini belirleyen ürünün kütlesine belirli sınırlamalar getirmektedir:

• Duvar kazanlarında sadece borulu brülörler kullanılmaktadır.
• Isı değiştirici çelik veya bakırdan yapılmıştır. İkinci seçenek daha büyük bir kompaktlık sağlar, ancak yine de alevin maksimum sıcaklığını sınırlar.

işlevselliği

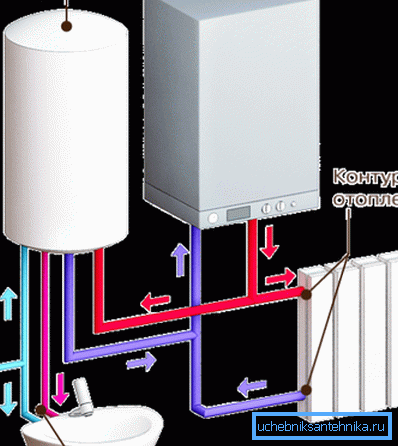

Bu temelde, kazanlar tek devreli ve çift devreli olarak ayrılır. Tek devreli bir kazan, tanım gereği, yalnızca ısıtma üzerinde çalışmak içindir ve bu, bizim gereksinimlerimizi karşılamamaktadır: hozród için suyu ısıtmak için gerekli değildir. Bununla birlikte, soğutucunun ısıl enerjinin bir parçasını verdiği dolaylı bir ısıtma kazanı ile ürünü tamamlamak, bu problemi tamamen çözer.

Dikkat edin! Doğal soru şu ki, bu yapı yaz aylarında sıcak suyla ev sağlayabilir mi? Tabii ki. Kurulum sırasında, soğutucunun, kazanlar ve kazan arasında, valfler tarafından kesilen ısıtma cihazlarıyla dolaştırılacağı ayrı bir mini devre sağlamak yeterlidir.

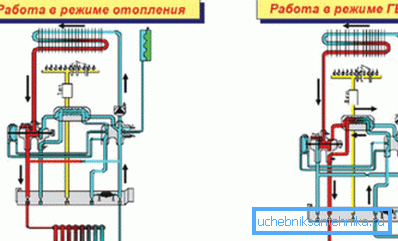

Çift devreli kazan, ısıtma ve sıcak su için iki ayrı ısı eşanjörüne veya alternatif olarak, akan suyun tekrar soğutucuyla ısı değiştirdiği bir koaksiyal ısı değiştiricisine sahiptir. Ayrıca, dahili kümülatif ısıtıcı dolaylı ısıtma ile tasarımlar vardır.

Potansiyel bir alıcı seçmek için hangi seçenek?

Depolama suyu ısıtıcılarına sahip tasarımlara dikkat etmenizi şiddetle tavsiye ederiz. Talimat, sağladıkları daha kararlı sıcak su çıkış sıcaklığı ile ilgilidir: otomatik güç regülasyonlu bir akış ısıtıcısı, bir karıştırıcı ile sürekli bir mücadeleye girme girişiminde bulunur.

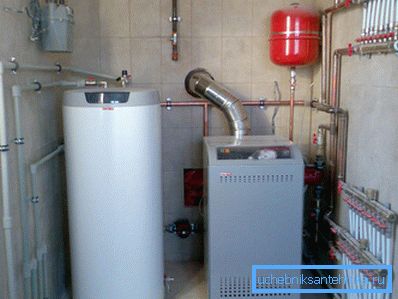

Ayrı veya dahili bir kazanı olan bir ürünün seçimi, yalnızca ısıtma ekipmanı için tahsis edilen odanın boyutu ve konfigürasyonu ile belirlenir.

çekme

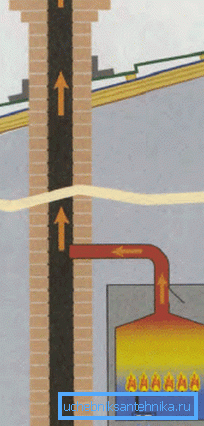

Doğal ve zorlanabilir. Açık (atmosferik) brülörlü ürünlerin karakteristiği olan doğal taslak, doğrudan ısıtma ekipmanının monte edildiği odadan yanmayı sürdürmek için hava seçimini içerir. Yanma ürünleri baca veya havalandırma kanalına boşaltılır.

Tasarımın tek artı, uçucu olmayan tamamen.

Çeşitli dezavantajları:

• Baca veya ventkanalın önemli çapa olan ihtiyacı (özellikle aynı yükselticide çoklu kazanlar yerleştirilirken).
• Odanın içinden geçen kanalı ısıtmak, tabii ki yaz aylarında sahibi memnun etmeyecektir.
• Kazanın bulunduğu oda için (kural olarak - mutfak) katı gereksinimler. Özellikle, kazan gücü 60 KW'a kadar olduğunda, kilovat başına en az 15 m3 + 0,2 m3'lük bir hacme sahip olmalı, bir havalandırma penceresi ve kapının altında en az 0,025 m2'lik bir kesite sahip bir besleme aralığı bulunmalıdır.

Zorla çekiş durumunda (kapalı, süperşarjlı veya turboşarjlı brülör), tüm hava değişimi, oda arabuluculuğu olmaksızın, kazan ve sokak arasında gerçekleşir.

Hava, giriş fanı tarafından herhangi bir harici duvardan çekilen koaksiyal borunun dış kanalından çekilir; Yanma ürünleri aynı borunun çekirdeğinden boşaltılır. Duvardan çıkan boru, özel bir ızgara ile donatılmıştır - yanma ürünlerinin ve besleme havasının karışmasını önleyen bir sonlandırıcı.

Özellikle böyle bir şema, otonom apartman ısıtmalı modern evlerde kullanılır. Bununla bağlantılı tek kısıtlama (tabii ki uçuculuk hariç), kazanı evin dış duvarına yerleştirme gereğidir.

ateşleme

Manuel (piezoelektrik) veya elektronik olabilir. İlk durumda, ateşleme için pilot brülör alevini ateşleyen bir piezoelektrik eleman kullanılır. Ana brülör ateşlenir; Isı taşıyıcısının sıcaklığı, istenen sıcaklığa ulaşıldığında, gazın ana brülöre akışını durduran mekanik bir termostat tarafından kontrol edilir.

Ek olarak: tüm piezo yakıtlı kazanlar, pilot alevi kapalıyken gaz kaynağını kapatmak için ek bir termostatik mekanizma ile donatılmıştır.

Piezo ateşleme, elektrikle ilgili sık sık sorunların olduğu yerlerde uygundur. Dezavantajlar, kazanın uzaktan kumanda, termostat ve GSM modülleriyle uzaktan kontrolünün mümkün olmaması ve daha düşük verim ile kaydedilebilir: Bekleme brülörü toplam gazın yaklaşık% 20'sini tüketir.

Elektronik ateşleme, aksine, cihazı uçucu hale getirir; diğer yandan, sahibi, ekipmanın çok daha esnek bir şekilde kontrol edilmesini, evin içindeki iç sıcaklığın hava koşullarına bağlanmasını, günlük ve haftalık sıcaklık çizelgelerini vb. Uçurumu, birkaç saatliğine çalışmasını destekleyebilen, kazanı KGK'ya bağlayarak kısmen dengelenir.

Yanma ısısı

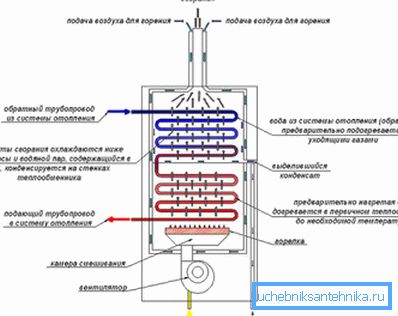

Klasik ısı (konveksiyon) gazlı kazanın ısı denilen düşük ısı değeri ile kullanılması şeması, geri dönüş borusundaki ısı transfer ortamının oldukça yüksek bir sıcaklığını göstermektedir. 50 - 55С altındaki düşüş, sadece su değil, aynı zamanda oldukça agresif asit içeren safsızlıklar da dahil olmak üzere, kondensatın ısı değiştiricisine düşmesine neden olacaktır.

Bununla birlikte, korozyona karşı daha dayanıklı bir ısı değiştirici (ekonomizer) kullanıyorsanız ve yoğuşmanın giderilmesini organize ederseniz, son derece güzel iki bonus alabilirsiniz.

1. Dönüş sıcaklığı 30-40 dereceye düşürülebilir, bu da düşük sıcaklıklı ısıtma sistemini çok fazla güçlük çekmeden çalıştırmaya olanak tanır.
2. Kazanın verimliliği% 9-11 oranında artacaktır. Yanma ürünlerinin yoğunlaşması, ekonomizöre ek ısı verecektir.

Her iki ısı eşanjöründe alınan toplama en yüksek kalorifik değer denir. Uçucu hidrokarbonların oksidasyonu sürecinden teorik olarak elde edilebilen enerji miktarını aşmaktadır, bu da üreticilerin kazanları yoğunlaştırmak için% 105 - 109 gibi inanılmaz bir verimlilik sağlamasına olanak sağlamaktadır.

montaj

Isıtma ve sıcak su için monte edilmiş gaz kazanları nasıldır?

Cevap öncelikle kaynamanın türüne bağlıdır.

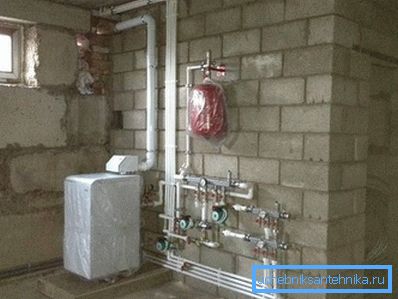

• Önemli kütleye (500 kg'dan) yer montajlı cihazlar, ayrı bir temel üzerinde kurulum gerektirir.

• Açık brülörlü kazanlar, daha önce de belirtildiği gibi, monte edildiği odaya yeterli miktarda hava verilmesini gerektirir. Odanın minimum hacmindeki kısıtlamaları unutmayınız.

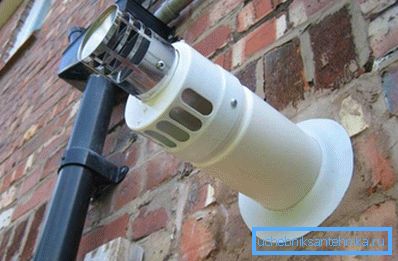

• Koaksiyel hava kanalı, yerden en az iki metre uzakta ve en yakın pencereden veya havalandırma çıkışından yarım metreden daha yakın olmamalıdır. Kanalın yatay kısmı bir metreden daha uzun olmamalıdır.

Yararlı: Hava kanalını kazana doğru hafif bir yanlılıkla monte etmek ve yoğuşma kolektörü ile tamamlamak daha iyidir. Şiddetli donlarda ters yönde bir sapma ile, kondens boru içinde donar. Bu, tabi ki, ılık kışları olan bölgeler için geçerli değildir.

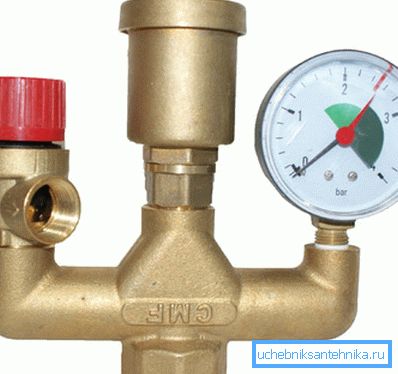

• Pompa, güvenlik grubu (vana, basınç göstergesi, havalandırma) ve genleşme tankı olmayan cihazlar bunlarla donatılmıştır.

• Pompa, ısıtmasını en aza indirmek için genellikle kazanın önündeki dönüş borusuna yerleştirilir.
• Dengeleme tankı ve emniyet grubu, kural olarak, asgari türbülansa sahip bir alanda pompanın önündeki doldurmanın 10 çapına kadar monte edilir.
• Isıtma sistemi için genleşme deposunun hacmi, devredeki toplam soğutucu akışkanın% 10'unda alınır. Dengeli bir sistemdeki soğutucu miktarı genellikle kilovat kazan gücü başına 13 litre oranında hesaplanır.
• Pompa kapasitesi, tüm soğutucu akışkanın saatte üç kez döneceği şekilde seçilir.

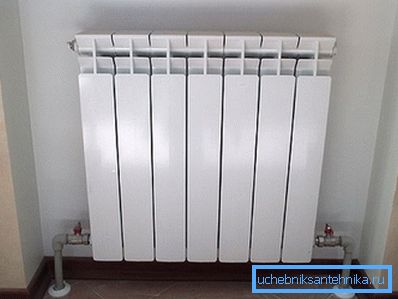

• Uzun bölümlü radyatörler için en uygun bağlantı şeması alttan alta doğru veya köşegendir. Her iki durumda da, her ısıtma cihazı bir hava deliği - bir Mayevsky vinci, bir vana veya bir su bağlantı valfi ile donatılmıştır.

Önemli: Gaz boru hattına bağlantı elle yapılamaz. Bu çalışma sadece ve sadece yerel gaz örgütünün bir temsilcisi veya size kazanı satan mağazanın lisanslı servis temsilcisi tarafından yapılır.

Üreticiler ve modeller

Hangi gaz ısıtma kazanları imalatçıları özel ilgiyi hak ediyor? Konuşulmamış marka değerlendirmesi ile tanışıp birkaç örnek çalışacağız.

değerlendirme

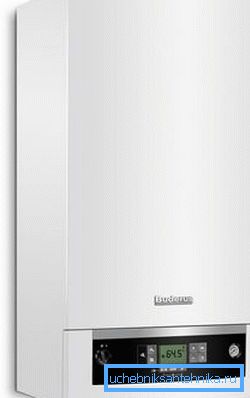

1. En yüksek puan alan Alman imalatçıları Vaillant, Wolf ve Buderus'tur. Bazen İsveççe ITS'ler aynı kategoriye girer. En yüksek güvenilirlik, teknolojik yeniliklerin hızla ortaya çıkması ve gelişmiş servis merkezleri ağı ile karakterize edilirler, sorunsuz garanti ve garanti sonrası hizmeti garanti ederler.

1. İkinci etap - İtalyan Ferrol, Ariston ve Beretta, Viardus ve Dakon Çek Cumhuriyeti, Güney Kore kazanları Kiturami ve diğer bazı Avrupalı ​​üreticilerin ürünleri. Teknolojik olarak, başın arkasına Almanlar ve İsveçliler için nefes alırlar.
2. Son olarak, en ekonomik alıcı - Ukrayna menşeli yerli ürünler ve gaz ısıtma kazanlarının seçimi. Nadir istisnalar haricinde, bunlar piezo tutuşma ile donatılmış uçucu olmayan cihazlardır. Oldukça güvenilirdirler, ancak sahibi Batılı ürünlerin özelliği olan otomasyon derecesini sunmaz.

İpucu: bir üretici lehine bir seçim yapmadan önce, yetkili servislerin yerini gösteren haritayı okuyun. Arıza durumunda, sahada hızlı bir şekilde tamir edilecek olan bir ürünü seçmek daha iyidir.

örnekler

Farklı üreticilerin bazı modellerini inceleyelim.

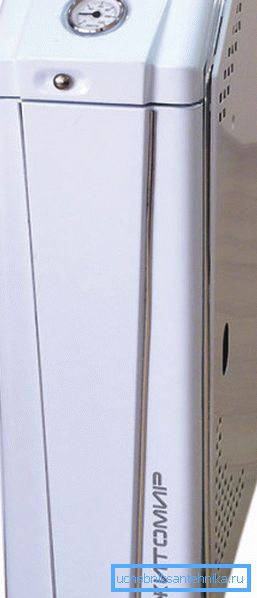

Atem Zhytomyr 3 KS-G-007 SN

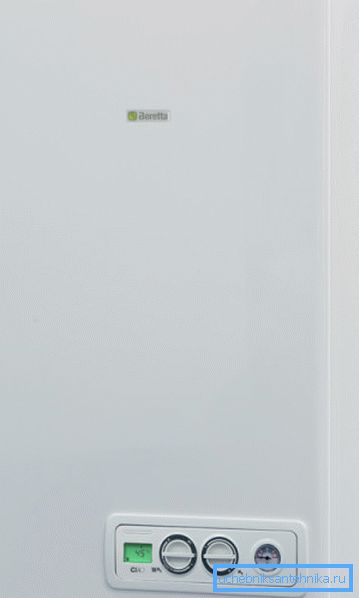

Beretta CIAO 24 CSI

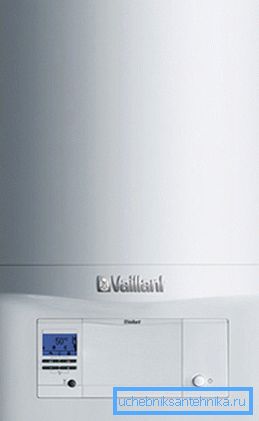

Vaillant ecoTEC pro VUW INT 236

Sonuç

Kısa gözden geçirmemizin, okuyucuya ısıtma ekipmanını seçmesinde yardımcı olacağını umuyoruz. Ekteki video, geleneksel olarak dikkatini ek tematik bilgiler sunacaktır. İyi şanslar!
