Isıtmada kullanılan alüminyum radyatörlerin bölümlerinin
Alüminyum ısıtma radyatörleri, birçok avantajdan dolayı alıcılar arasında büyük bir ilgi görmüştür, ancak odanın mümkün olduğunca verimli bir şekilde ısıtılması için, radyatörde kaç tane bölüm bulunması gerektiğini belirlemek için gerekli ısı çıkışının yeterli bir şekilde hesaplanması gerekmektedir. Bu süreçte zor bir şey yoktur, asıl mesele yanlış hesaplamaları önlemek ve tüm önemli nüansları hesaba katmaktır, bütün bunlar bu makalede ele alınacaktır.
Bu seçeneğin artıları ve eksileri
Başlamak için, alüminyumun diğer seçeneklerden nasıl farklı olduğuna bakacağız, bu malzemenin sisteminize sığması önemlidir, aksi takdirde iletişim kısa sürede bozulacaktır. Olumlu faktörlerle başlayalım:
| Mükemmel ısı dağılımı | Bu, odayı çok hızlı bir şekilde ısıtmanızı sağlayan en etkili seçeneklerden biridir, ısı yaklaşık yarısı radyasyon tarafından yayılır ve konveksiyon aynı miktarı verir. Enerji verimliliği çok yüksek olacaktır, bu nedenle özellikle eski dökme demir ürünleriniz varsa, ısıtma maliyeti azalacaktır. |
| Hafif | Bu faktöre de değinilmesi gerekiyor, çünkü radyatörlerin montajını kendi ellerinizle daha kolay hale getiriyor ve duvarlardaki yük azalır. Masif braketleri kullanmaya gerek yok ve çok derin bir şekilde delinerek, düşük ağırlık nedeniyle tasarım daha basit olabilir |
| Ayar doğruluğu | Düşük termal atalet nedeniyle, odadaki sıcaklığı çok hassas bir şekilde düzenleyebilirsiniz ve her zaman ayarlanan seviyede tutulur. En önemli şey, yüksek kaliteli ayar üniteleri koymaktır, eğer gün ve haftanın günlerine göre göstergeler ayarlamanıza izin veren elektronik versiyonlar ise daha iyidir. |
| Demokratik değer | Düşük fiyat, bu seçeneğin başlıca avantajlarından biridir, çünkü ürünler çok çeşitli alıcılar tarafından kullanılabilir. Kalitelerinin bir çok soruna neden olması nedeniyle en ucuz radyatörleri almamanız gerektiğine dikkat edilmelidir. |

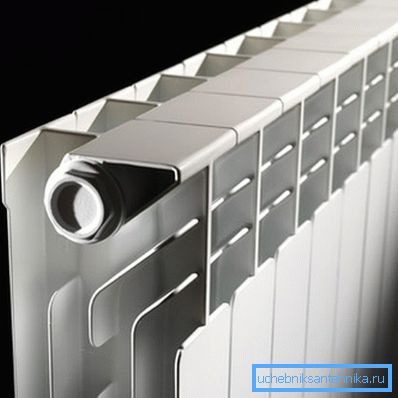

Dikkat edin! İyi bilinen üreticilerin ürünlerini satın almak en iyisidir, kalitesi müşterilere ve uzmanlara iyi bilinir. Ama bilmediğiniz bir markanın ürünlerini satın alsanız bile, kontrol etmenin en kolay yolu tartılacak, bölüm 1 kg'dan fazla olmalıdır ve genel olarak “daha iyi olanı” ilkesi doğrudur, en üstteki ürünler bir buçuk kiloda olabilir kg.
Şimdi ürünün eksiklikleri hakkında konuşalım:
- Soğutma sıvısının kalitesine olan gereksinimler - artan asitlik, katı parçacıkların varlığı bölümlerin iç yapısına zarar verebilir ve korozyona neden olabilir. Bu nedenle, sistemdeki sıvı 7-8'den daha fazla olmayan bir pH ile temizlenmelidir, bu şekilde yalnızca ısıtma elemanlarının dayanıklılığını garanti edebilirsiniz.
- Sistemdeki maksimum basınç 16 atmosferden fazla olmamalıdır, aslında bu çoğu sistem için yeterlidir, ancak merkezi iletişimde meydana gelen hidrolik şoklarda radyatörler arıza yapabilir.
- Alüminyum elemanlar bakır ile birleştirilemezler, çünkü bu yerde malzemeyi sadece bir yıl içinde yok edebilecek şiddetli bir korozyon süreci olacaktır.

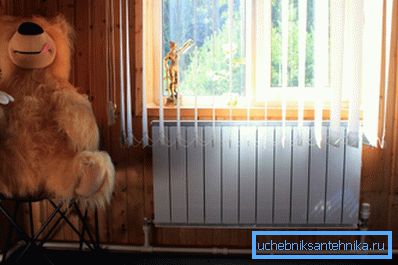

Yukarıdakilere dayanarak, alüminyum ürünlerinin özel bir ısıtma sistemi ile özel bina için mükemmel olduğu, apartman binalarında kullanılmamasının daha iyi olduğu sonucuna varılabilir, çünkü ısı taşıyıcının kalitesi ve sistemdeki basınç hakkında sorular olması muhtemeldir.
Tahmini çalışmanın özellikleri
Alüminyum radyatörlerin bölümlerinin sayısının hesaplanması sorumlu bir süreçtir, bu nedenle bu konuya çok dikkat edin, sonucun gerçekle maksimum değere karşılık gelmesi için tüm faktörleri hesaba katmak önemlidir.
Önemli faktörler
Öncelikle, bir dizi nüansla uğraşmanız gerekir, çünkü alüminyum radyatörün bölümlerini hesaba katmadan hesaplamak imkansızdır, en önemli ve önemli olanları dikkate alın:
- Bölgenizin özellikleri, Burada her şeyden önce, yılın soğuk döneminin uzunluğunu, mevsimdeki en düşük sıcaklıkları ve baskın rüzgar yönünü hesaba katmak gerekir. Güneyde kuzey bölgelere göre daha az ısıtma maliyetine ihtiyaç duymanızın bir sırrı yoktur, bu nedenle ikamet yeriniz için hesaplama yapmak önemlidir.

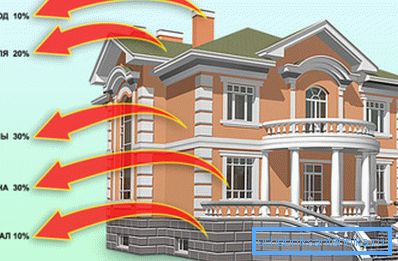

- Kaliteli yalıtım yapıları - ne kadar iyi olursa, orada daha az ısı kaybı olacak ve ısıtma için daha az ısı enerjisi gerekecektir. Aşağıdaki şema, ek ısı yalıtımı olmayan binalarda ne kadar ısı kaybettiğini gösterir, ancak tüm yüzeyleri yalıtır ve enerji tasarruflu çift camlı pencereler monte ederseniz, rakamlar yarıya hatta üç kez azalır.
- Dış duvarların sayısı da dikkate alınmıştır. İçeride, eğer bunlardan iki tane varsa, o zaman radyatörlerin gücüne% 25-30 daha eklemek gerekir. Her bir pencere ısı tüketimini yaklaşık% 10 arttırır (yeni enerji tasarrufu sağlayan yapılar% 5 oranında).
- Kuzey ve kuzeydoğuya bakan pencereleri daha fazla ısı kaybeder. Bu nedenle, ısı kayıplarını telafi etmek için hesaplamaların sonucuna% 10 eklenmelidir.

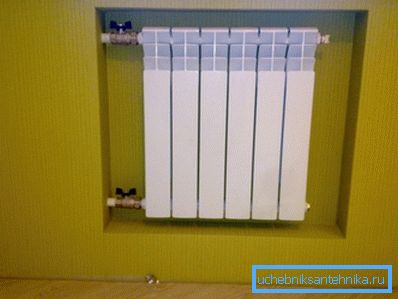

- Radyatörün bir yerdeki yerinin, derinliğine bağlı olarak ısı transferini% 5-10 oranında azalttığı unutulmamalıdır., Konveksiyon sürecini ihlal ettikleri ve radyatörlerin verimini önemli ölçüde azalttıkları için çok geniş pencere eşikleri koymamalısınız.

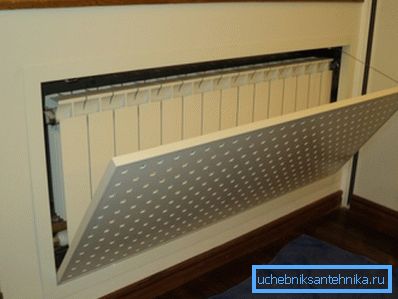

Diğer önemli bir nüans, radyatördeki bir ekranın varlığına, yapının tipine bağlı olarak, ısı transferinin çok fark edilir derecede azalmasına neden olabilir, bazen kayıplar% 15'e kadar çıkabilir, bu nedenle radyatör kanatlarını herhangi bir yabancı elemanla kapatmamak daha iyidir.
Tasarım çalışması
Birçok kaynakta, alüminyum radyatörün bölümlerinin alan sayısına göre hesaplanması önerilir, ancak bu seçenek çok doğru değildir, hacmi hesaplamak çok daha verimlidir, çalışma talimatları aşağıdaki gibidir:
- Başlangıç olarak uzunluk, genişlik ve yükseklik ölçülerek, metredeki elde edilen rakamlar birlikte çarpılarak, odanın metreküp cinsinden hacmi elde edilir.
Dikkat edin! SNiP normlarına göre, geleneksel alanın metreküpü başına 41 watt'lık termal enerji gereklidir. İzoleli varyantlar için bu değer 34 watt'tır ve bu değerlerin çalışma sırasında ilerlemesi gereken değerlerdir.
- 3 metre tavan yüksekliğinde 3x5 odamız olduğunu varsayalım, hacmi sayalım, 45 m3 aldık, bu rakamı 41 ile çarpın, eğer yuvarlanırsa 1845 W alırız, 1.9 kW olacaktır.
- Hepsi değil, şimdi bir bölümün ısı transferine baktığımız ürünlerdeki belgelere göre, 90 derecelik bir soğutma sıvısı sıcaklığında 180 watt diyelim. Ve eğer çoğu zaman 60 derecelik bir sıcaklığa sahipseniz, o zaman gerçek ısı transfer oranı bir buçuk kattan daha az olacak ve 120 watt olacaktır - bu daha gerçekçi bir resim.

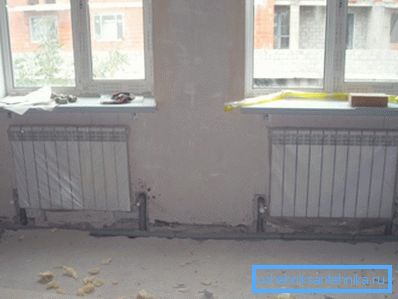

- Şimdi, alüminyum radyatör bölümlerinin hesaplanması yapılır: 1845 watt 120'ye bölünür, yuvarlama 16 bölüm alırız, iki pencere varsa, iki tane daha ekleyebilir ve az ısıtılmış duvarlara en az iki element atılması tavsiye edilir. Sonuç olarak, pencerelerin altına en iyi yerleştirilmiş 10 bölümden oluşan iki radyatör alıyoruz.

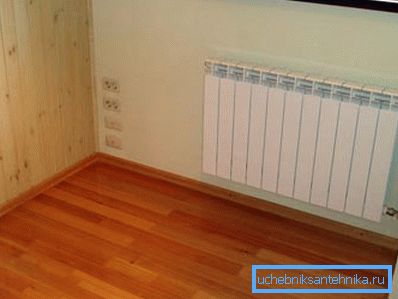

Eğer hesaplamaları doğru bir şekilde yaparsanız, o zaman evdeki ısı konusunda endişelenmenize gerek yoktur, yeterli güç kaynağınız var ve sistem maksimum performansına ulaştığında, en düşük sıcaklıklar bile aşırıya kaçacaktır.
Sonuç
Bir veya daha fazla oda için kaç bölümün gerekli olduğunu hesaplamak o kadar da zor değildir ve eğer sonuçtan kuşku duyuyorsanız,% 20-30'luk bir güç payı ekleyin, özellikle termostat sıcaklığını ayarladığı için daha da kötü olmaz. Bu makaledeki video, bazı önemli özelliklerin daha ayrıntılı olarak anlaşılmasına yardımcı olacaktır.
