Isıtmanın özel bir evde bağlanması şeması ne olmalıdır?

Isıtmayı özel bir eve bağlarken, tüm iş genellikle bağımsız olarak yapılır. Aynı zamanda, her biri kendi güçlü ve zayıf yönleri olan bağlantı şemaları için çeşitli seçenekler vardır. Pratik bölüme başlamadan önce, teoriyi - mevcut bağlantı yöntemlerini ve kısa açıklamalarını - öğrenmek için gereksiz olmayacaktır.

Bağımlı veya bağımsız şema

Özel bir evin ısıtmasını bağlamak için bağımsız bir şema maksimum özerklik sağlar. Eğer bir apartman dairesinde radyatörler zaten sıcaksa, o zaman özel bir evde ısıtmak için bir kazan gerekecek ve bu da maliyet üzerinde en iyi etkiye sahip olmayacaktır.

Aynı zamanda, bağımsız sürümün avantajları vardır:

• eseri geniş bir aralıkta düzenlenebilir, Çünkü tüm kazanlar termostatlarla donatılmıştır;
• evin ısıtılması, ısıtma sisteminin tamamen bağımsız hale gelir, konut ve kamu hizmetleri fonlarının bozulması göz önüne alındığında, bu özellikle önemlidir;
• Soğutucu bileşimini kontrol edebilir, Bu, boruların ve radyatörlerin servis ömrünü uzatmanızı sağlar.

Eksikliklere gelince, bağımlı analojiye ve kurulumun karmaşıklığının artmasına kıyasla artan maliyeti not etmek mümkündür. Bağımlı opsiyonun söz konusu olması durumunda, tüm işler, boruları daireye döşemek, radyatör takmak ve yükselticiye çarpmak yerine gelir, ancak bağımsız bir ısıtma devresi ayrıca bir kazan, bir sirkülasyon pompası, termostat vb.

Dikkat edin! Kesinlikle bağımsız bir katı yakıt kazanı ve doğal sirkülasyona sahip bir versiyon olarak adlandırılabilir. Bu durumda, iş, ne elektrik ne de gaz, sadece odun, pelet ya da başka bir yakıt türüne ihtiyaç duymayacaktır.

Hangi şema seçmek daha iyidir

Özel bir evin ısıtma sistemini tasarlarken şunlara karar vermelisiniz:

• sirkülasyon türü (kendinden akan sistemler kullanılabilir veya basitçe bir sirkülasyon pompası kurabilirsiniz);
• kablolama yöntemi (bir veya iki boru sistemi kullanılacaktır).

Zorunlu ve yerçekimi sirkülasyonlu ısıtma sistemlerinin karşılaştırılması

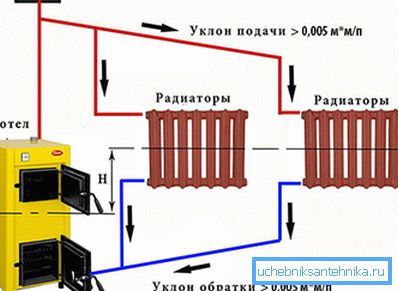

İsmiyle, kendi kendine akan bir sistemde dolaşımın bir pompa yardımı olmadan gerçekleştiği açıktır. Bu hareket, tedarik ve dönüş borularının eğiminden kaynaklanır.

Soğutucunun hareketi aşağıdaki gibidir:

• kazan suyu ısıtır, genleşir ve yükseltici boyunca bir parça sıkılır;
• daha sonra, boruların eğimi nedeniyle, soğutucu akışkan radyatöre doğru hareket eder, ısıtır ve kazana geri gönderilir.

Doğal sirkülasyonlu ısıtma sisteminin bağlantı şeması şunları gerektirir:

• yamaçlara sıkı bir şekilde uyulması, 1 m uzunluk başına 3-5 mm'lik bir mertebeden bir farklılık sağlamak için yeterlidir;
• Sonuç olarak, büyük boru çaplarının kullanımı, örneğin, merkezi bir karşı parçadan çok daha ataletlidir.

Dikkat edin! Isıtma sistemindeki soğutma suyu miktarını pompa ile ve yerçekimi akışıyla karşılaştırırsak, ilk durumda miktarının boru hattının daha büyük çapından dolayı 2,5-3,5 kat daha fazla olduğu ortaya çıkar.

Bir sirkülasyon pompasının kullanılması şunları sağlar:

• Sistemde sabit bir basınç sağlayın ve soğutucunun sabit sirkülasyonunu sağlayın;
• Daha küçük çaplı borular kullanın, bu gerekli miktarda soğutucuyı azaltacaktır.

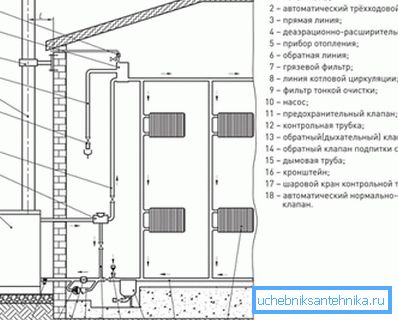

Özel bir ev için, kombine bir su ısıtma devresine sahip olmak da mümkündür - normal modda, pompa soğutma sıvısını sirküle eder ve elektrik kapatıldığında, boruların eğimi ile çalışma sağlanacaktır. Bu ısıtma sistemi düzenleme yöntemi ile, kazanın önünde bir baypas kesilir ve üzerine bir pompa monte edilir. 2 musluk yardımı ile, herhangi bir zamanda kapatılabilir.

Popüler şemalar

Evde ısıtmayı çeşitli yollarla düzenlemek:

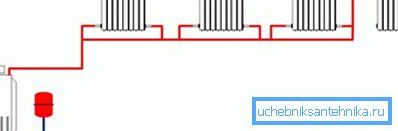

• Bir boru versiyonu - bu durumda fiyat minimumdur, ancak verimlilik açısından, bu en iyi seçim değildir. Tüm radyatörler seri olarak bağlanmıştır, yani ringdeki son aküye giden soğutucu çok soğuk beslenir. Bu seçenek küçük bir özel evin ısıtılması için düşünülebilir;

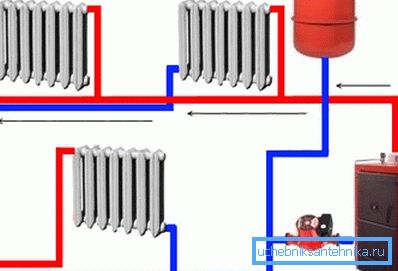

• iki borulu - akış ve deşarj ayrılır, yani soğutulmuş soğutma sıvısı, kaynatıcıdan gelen besleme ile karıştırılmaz;

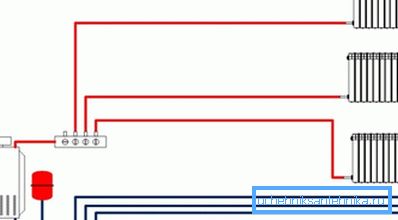

• Bir kollektör kullanarak - ısıtma bağlantısı, her bir radyatör için ayrı ayrı tedarik ve soğutma sıvısının çıkarılmasını sağlar.

Dikkat edin! Bir ısıtma kolektörü kullanıldığında, malzeme ihtiyacı artar, çünkü boru ihtiyacı maksimumdur. Ancak evin sıcaklığını geniş bir aralıkta düzenlemek mümkündür.

Ayrıca, ısıtma sistemi dikey veya yatay bir şekilde bağlanabilir:

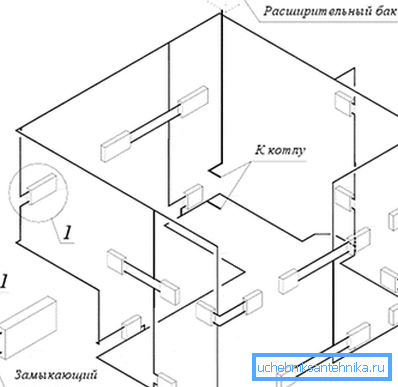

• dikey kablolama ile, tedarik birkaç yükseltici boyunca düzenlenir, her katta veya birkaç radyatör yükselticiye bağlanır;

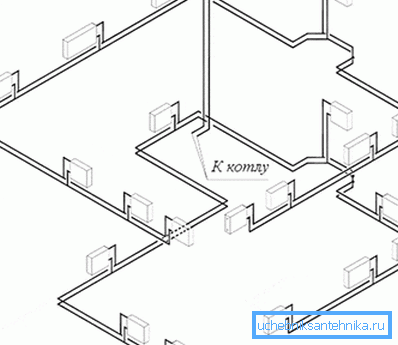

• Yatay dağılımlı, sadece 1 dir. Küçük çaplı yatay borular her katın çevresi boyunca döşenir.

Isıtma sistemlerini soğutma suyu hareketi yönünde sınıflamak mümkündür:

• aküden geçtikten sonra soğutucu akışkanın başka bir yönde hareket etmeye başladığı sözde sistemler;
• geçiş - su aküden önceki ile aynı yönde hareket eder.

Tüm iş kendi elleriyle yapılırsa, o zaman ısıtma sisteminin başlatılmasını kolaylaştırmak için, üst dolgu ile seçenekte durmak daha iyidir. Bu durumda, tedarik borusu tavana getirmek zorunda kalacaktır. Bu, bakımı birazcık zorlaştırır, ancak hava trafiği riski minimumdur.

Performans hakkında

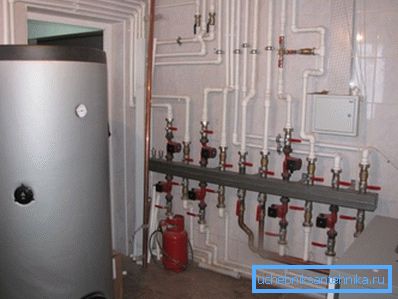

Özel bir evde ısıtma kurulumu için talimatlar birkaç nokta içerir:

• Kazanın montajı ve bağlantısı;
• yükselticilerin montajı;
• kat düzeni;
• radyatörlerin montajı ve bağlantısı;
• sızıntı testi

Ayrı olarak listelenen adımlardan, radyatörlerin montajını ve bağlantısını ayırt etmek gerekir. Radyatör montaj kuralları dikkate alınmazsa veya bağlantı seçeneği seçilmezse, ısıtma verimliliği önemli ölçüde azaltılabilir.

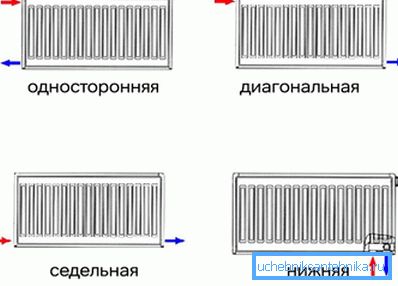

Radyatörleri bağlamak için olası seçenekler:

• alt - en az etkili olarak kabul edilir, bu durumda besleme ve tahliye boruları alt kısımdaki radyatöre bağlanır, bataryanın uzak ucunun ısınmaması için büyük bir risk vardır;
• unilateral - üst kısımdan sıcak su verilir ve soğutucu aynı taraftan boşaltılır, ancak alttan;
• tel besleme borusu akünün tabanına bağlanır ve su radyatörün diğer tarafından boşaltılır;
• Verimlilik açısından diyagonal optimal olarak kabul edilir.

Özetlersek

Küçük bir özel ev için, optimal bir şema birleştirilmiş tek borulu sistem olarak düşünülebilir. Yani, mücbir sebep hallerinde, doğal dolaşım nedeniyle iş durmuyor. Geniş bir alanı ısıtmak gerekirse, diğer ısıtma şemaları hakkında bilgi yararlı olacaktır.Eğer geniş bir alanı ısıtmak gerekiyorsa diğer ısıtma seçenekleri hakkında bilgi yararlı olacaktır.

Video, yatay tek borulu ısıtma sistemine odaklanır.
