Kalorifer radyatör çeşitleri: verimli ve ucuz bir akü nasıl

Konutun ısıtma sistemini kendi ellerinizle tasarlamaya ya da yükseltmeye karar vererek ve kazan modeline karar verdikten sonra, ısıtılmış soğutma suyunun enerjisini oda havasına aktaran ısı değişim ekipmanı seçmeye başlama zamanı. Bunu yapmak için, farklı tipte ısıtma radyatörleri vardır, bunların özellikleri, günümüzün makalesinin konusudur.

Modern cihaz çeşitleri

Çelik ısıtma radyatörleri

Çelikten tasarlanmış iki büyük ısıtma elemanı grubu vardır. Her birini ayrıntılı olarak ele alalım.

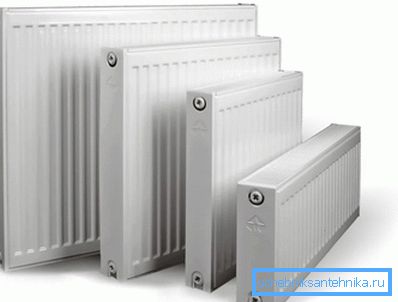

panel

Aynı zamanda bir başka isimler de - su konvektörleri, odayı ısı dalgalarının yardımıyla değil, havayı ısıtmakla ısıtıyorlar. Bunu yapmak için, ısı eşanjörleri, soğutucu akışkanın aktığı özel kanallarla çelik levhalara bağlanır ve temas alanını hava kütleleri ile arttırır.

Açıklanan cihazın verimliliği% 75'ten fazladır, bu oldukça iyidir.

Çelik panel radyatörler sadece etkili değil, aynı zamanda ısıtmanın organize edilmesinde ucuz bir yoldur. Bununla birlikte, bu tür cihazlar genellikle otonom iklimlendirme sistemlerine kurulurlar, çünkü bunlar soğutucunun kimyasal ve fiziksel bileşimine duyarlıdır.

boru şeklinde

Bu durumda, çelik levhalar yerine, aynı malzemeden borular kullanılır, çeşitli şekil ve boyutlarda tasarımlarda bir araya getirilir. Üretim süreci önceki versiyondan biraz daha karmaşıktır ve bu nedenle maliyet daha yüksektir.

Dikkat edin! Diğer birçok radyatörden farklı olarak, burada cihazın gücünü artırmak veya azaltmak için bölümleri rasgele ekleyemez veya çıkaramazsınız. Belirli bir büyüklükte ısı ve satın alma ekipmanı ihtiyacını hemen hesaplamak gereklidir.

Boru tipi radyatörlerin teknik özellikleri aşağıdaki gibidir:

• çalışma basıncı - 6 ila 15 atmosfer arasında;
• güç üretimi - 1.2 ila 1.6 kW arası;
• İçlerinden geçen suyun maksimum sıcaklığı 110 santigrat dereceye kadardır;
• suyun asitlik seviyesi 8 ila 9,5 birimdir.

Süpermarketlerde satılan cihazlar, 10, 11, 21, 22, 33 ve benzeri numaralarla işaretlenmiş çeşitli tiplerde bulunmaktadır.

Bu etiketi okuyun aşağıdaki gibi olmalıdır:

• sayıdaki ilk rakam çelik panellerin sayısıdır;
• Rakamdaki ikinci rakam, konvektör ızgaralarının sayısıdır.

Artıları ve eksileri

Panel çelik piller kullanmanın avantajları şunlardır:

• düşük atalet - Aküler sıcak suyla birlikte gelen ısıyı çabuk bir şekilde verir, ancak aynı hızda ve soğutucu madde beslemesi durduğunda soğumaya bırakılır;
• yüksek ısı emisyonu - Aküye sağlanan hemen hemen tüm enerji çevreye yayılır, verimsiz kayıplar en aza indirilir;
• küçük iç hacim - Bu, verimi etkileyen (daha az su ısıtmak, daha az gaz ya da elektriğe ihtiyaç duyan) az miktarda soğutucuyla ısıtma sistemleri tasarlamanıza olanak sağlar;
• düşük fiyat - Bu cihazlar tüm radyatörler arasında en ucuz seçenektir;

Bazıları, ısıtma sistemindeki soğutucu akışının merkezileştirildiği apartmanlarda çelik ısıtma panellerinin kullanımını hariç tutan eksiklikleri belirtmemek:

1. Bu tür piller, içine su dökülmeden bırakılamazlar, aksi takdirde sistemdeki oksijen pas oluşumuna neden olur.
2. Çelikten yapılmış radyatörler, ısıtma sistemi sıvı ile dolduğunda meydana gelen çok zayıf hidrolik şoklara tolerans gösterir.
3. Bu tür piller tarafından düzenlenen havanın konveksiyon hareketi, odada toz birikmesine yol açar.

Alüminyum ısıtma radyatörleri

Alüminyumdan yapılmıştır. Önceki versiyonda olduğu gibi, sadece bağımsız ısıtma sistemlerine sahip evler ve apartmanlar için kullanılabilir, çünkü kentsel borularda akan soğutma sıvısı 3-4 yıl içinde korozyondan tamamen yok olmasına neden olur. Ayrıca, basınç ve su etkilerinde önemli bir artışla hasar görüyorlar.

Aşağıdaki alüminyum radyatör tipleri vardır:

• döküm;
• ekstrüzyon.

döküm

Erimiş alüminyumun özel şekillere dökülmesiyle üretilir. Çok miktarda sıvının geçmesine izin veren güçlü duvarlara ve geniş kanallara sahiptir. Bu ürünler, istediğiniz güçte bir bataryayı bağımsız olarak birleştirmenize izin veren ayrı bölümlerde satılmaktadır.

sıkma

Alüminyum radyatör yapımında daha basit bir yöntem. Bu durumda, her bir radyatör, özel bir ünite - bir ekstrüder kullanılarak iş parçasından ekstrüde edilir. Su dağıtım manifoldu, silindikten yapılabilir.

Dikkat edin! Bu tür bir radyatörün bir özelliği, bölümleri ekleme veya çıkarma, kapasitesini artırma veya azaltma kabiliyetidir.

Artıları ve eksileri

Alüminyum ısıtma cihazlarının hacim ısıtma için avantajları şunlardır:

• Düşük ağırlık - duvara monte edilmek için büyük braketler gerektirmez;
• yüksek ısı transfer katsayısı - mevcut tüm radyatör tipleri arasında alüminyum modeller verimlilikte liderdir);
• düşük atalet - pil açıldıktan sonra birkaç on dakika sonra odayı ısıtır (bu aynı zamanda hava konveksiyonunun düzenlenmesi sayesinde ısı eşanjörünün özel formuna da katkıda bulunur);
• karlılık - etkin bir şekilde soğutma suyunu tüketirler ve harici koşullara bağlı olarak akünün sıcaklığını artıran veya azaltan termal valfler ile donatılabilirler;
• Çekici tasarım - radyatörler metalleri hasardan koruyan ve tozdan temizlemeyi kolaylaştıran özel bir toz boya ile kaplıdır.

Alüminyum pillerin olumsuz tarafı:

• nispeten kısa ömürlü - yaklaşık 15 yıl;
• Korozyona karşı güçlü duyarlılık (özellikle, kimyasal olarak “kirli” bir sıvının ısıtma sisteminde akması);
• zaman zaman hava tahliyesi ya da otomatik hava valflerini kurmak için zorlayan "hava alma" eğilimi;
• cihazın tek tek bölümleri arasında sızıntı olasılığı;
• Isıtma ağında güçlü basınç düşüşleri sırasında imha eğilimi.

Isıtma ağlarının düzenlenmesi ile ilgili talimatlar, alüminyum radyatörlü sistemler için soğutma sıvısının aşağıdaki teknik parametrelerini önermektedir:

• 6 ila 16 atmosfer arası basınç;
• bir bölümün gücü 80 ila 200 watt;
• akışkan sıcaklığı - 110 dereceye kadar;
• su asitliği seviyesi - 7 birime kadar.

Dökme demir ısıtma radyatörleri

Bu ürünler döküm ile üretilir ve üretim teknolojisi ile değil, görünüşe göre gruplara ayrılır.

İki seçenekten birini seçebilirsiniz:

• modern tarz piller;
• "Retro" radyatörler.

modern

Bunlar, geçen yüzyılın sonunda inşa edilen apartmanlarda her şeyi görmek için kullanılan standart radyatörlerdir. Modern modeller, bakımı kolaylaştıran ve daha sofistike bir görünüme sahip düz cephelere sahiptir.

Piller, servis ömrünü uzatır (yarım yüzyıldan fazla), kurulumu ve ucuz olması kolaydır. Ayrıca, merkezi ısıtma ağlarına bağlı dairelerde kurulum için en uygun olanlarıdır, çünkü soğutucu akışkanın bileşimi, mukavemet, dayanıklılık ve iş kalitesi üzerinde neredeyse hiçbir etkiye sahip değildir.

Retro

Dökme demir bataryaları eski stilde, iç mekanın elemanları olarak öne çıkan ısıtma cihazları değildir - bunun vurgulanması veya özel bir aksesuarı. Sanatsal döküm yöntemi ile yapılmış ve çeşitli desenlerle dekore edilmiştir. Radyatörlerin her biri gerçekten bir sanayi sanatı eseridir.

Ama böyle bir lüks ucuz olamaz. Bu tür batarya modelleri çok pahalıdır. Fiyat teknik özelliklerden değil sanatsal değerden etkilenir.

Artıları ve eksileri

Dökme demir kullanmanın olumlu yönleri:

• uzun servis ömrü - yaklaşık 50 yıl;
• korozyona karşı direnç, dökme sıvıda artan asit ve alkali muhtevasına karşı neredeyse kayıtsızdır;
• dalga ısıtma yöntemi (konvektörün aksine) - sadece hava ısıtılmaz, aynı zamanda odadaki nesneler de yüksek tavanlı odaları etkili bir şekilde ısıtmayı mümkün kılar;
• Büyük atalet - Soğutucu akışkanın kesilmesinden sonra, dökme demirden radyatörler uzun süre sıcak kalır;
• düşük maliyet

Dökme demir bataryaların montajı:

• sistem devreye alındıktan sonra uzun ısınma süresi;
• bataryaların kurulumunu ve taşınmasını zorlaştıran hantal ve büyük kütle;
• Isıtma ağında çok miktarda su kullanılması ihtiyacı;
• iklim ağındaki basınçtaki keskin artış neticesinde bataryanın zarar görebileceği kırılganlık

Bimetalik ısıtma radyatörleri

Bu cihazlar çelik piller ve alüminyum radyatörlerin avantajlarını birleştirir. Bunlar, odadaki havayı dolaştırmak için düzenlenmiş bir metal çerçeveden ve bir alüminyum ısı değiştiriciden oluşur.

Su, alüminyumun temas etmeden çerçevenin çelik boruları boyunca dolaşır ve odadaki ısıyı zaten havaya aktarır. Böylece maksimum verim elde edilir.

Bimetalik radyatörler her türlü ısıtma sistemine kurulabilir. Onların tek dezavantajı yüksek maliyettir.

Sonuç

Isıtma için dikkate alınan radyatör türleri en sık kullanılır. Ancak, bu kapsamlı bir liste değildir. Bakır piller, kombine ısıtıcılar ve benzerleri de vardır (burada radyatörlerin gerekli gücünü nasıl belirleyeceğinizi öğrenin).

Bu makalede yayınlanan videodan daha fazla bilgi edinebilirsiniz.
