Kalorifer radyatörleri için vinçler: gerekli kapatma ve

Isıtma sisteminin doğru çalışması için, aküye giren soğutucu akışkanın hassas bir şekilde ayarlanması ve biriken havanın buradan temizlenmesi gerekir. Ek olarak, bazen - bir kaza durumunda veya planlı bir değiştirme ihtiyacı olduğunda - akışkanın ısıtma paneline erişimini tamamen engellemeniz gerekir. Yukarıda listelenen tüm durumlarda, ısıtma radyatöründeki musluğa yardımcı olur, bu sayede iklim ağının çeşitli kısımlarını kendi ellerinizle tamamen kapatarak ve pilleri boşaltarak kendi ellerinizle kapatabilirsiniz.

Su muslukları

Ekipmanın amacı

Radyatörlere monte edilen vinçler, sadece ekipmana su erişimini engellemek için gerekli değildir.

Diğer birçok önemli görevi yerine getirirler:

• aküden pompalanan sıcak su miktarını sınırlayarak radyatörün sıcaklığını düzenler;
• Isıtma sisteminden hava tapalarını sökün, işinin etkinliğini büyük ölçüde azaltan;

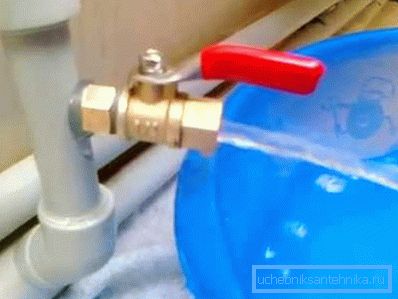

• Soğutucuları sadece radyatörlerde değil, aynı zamanda bunları birleştiren boru hatlarında da doldurmak ve boşaltmak için kullanılırlar.;

• Bir kaza, planlı veya acil onarım durumunda ısıtma şebekesini kapatmak için kullanılabilir.

Yukarıdaki görevlere dayanarak, aşağıdaki tür vinçleri ayırt etmek gereklidir:

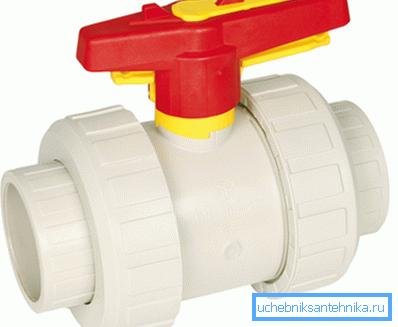

1. Ana boru hattını, ısıtma ağının bir parçasını veya ayrı bir cihazı ayırmak için. Onların yardımıyla, bir kaza veya onarım durumunda suyu kapatabilirsiniz.

1. Su akışını ayarlamak için. Bu durumda, “on” ve “off” modlarına ek olarak, başkaları da olmalıdır. Evdeki sıcaklığı ayarlama yeteneği, valfın tedarik edilen soğutucu miktarını ne kadar hassas bir şekilde ayarlayabileceğine bağlıdır.
2. Gaz veya su boşaltmak için. İlk durumda, valfler hava kapaklarından kurtulmaya yardımcı olur, ikinci olarak borulardan ve radyatörlerden gelen sıvıyı gidermek için, bunları kontrol edip değiştirebilirsiniz.

Kurulum siteleri

Adına rağmen, bir ısıtma radyatörü için bir vana sadece belirtilen donanıma değil, aynı zamanda başka yerlere de (fonksiyonel amaca bağlı olarak) monte edilebilir:

• Merkezi kalorifer ana girişinde, evin bodrum katına - ısıtma sezonunun başında ve sonunda açılır ve kapanırlar;

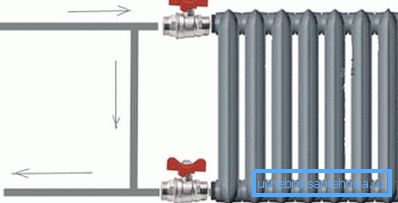

• bypass (akışkanın doğrudan akışını sağlayan bataryanın giriş ve çıkışı arasındaki boru) - burada akışkan akışkanın hacmini azaltmak veya arttırmak ve zorunlu şebekeyi doğal dolaşıma geçirmek için regülatör vanalara ihtiyaç vardır;
• yükselticiler üzerinde - genellikle bu tür vinçler yüksek katlı binalarda bir daireye girişlere monte edilir ve tüm sistemi kapatmadan yerel iklim ağının onarılmasına izin verir;
• batarya nozullarında - ana amacı hava sıcaklığını ayarlamaktır, çünkü otomatik termostatik vanalar burada uygundur;

• Bir hava tıkanıklığının oluşabileceği yerlerde - burada sistem soğutma sıvısı ile doldurulduğunda veya çalışması sırasında biriken havanın tahliye edilmesine hizmet eden Mayevsky musluklarına monte edilir.

Dikkat edin! Valflerin otomatik olarak ayarlanabilmesi, insan müdahalesi olmadan aküye giren su miktarını yaymaya ve birikmiş havanın sistemden çekilmesine izin vermez. Bu çözümlerin dezavantajı sadece bir tanesi - yüksek fiyattır.

Kullanılan malzemeler

Isıtma sistemlerine takılan kapatma ve kontrol vanalarının bir özelliği, genellikle arzulanan çok fazla olan kimyasal ve fiziksel bileşimi olan soğutucu ile sürekli temasıdır.

Bu nedenle, kullanılan malzeme korozyona karşı dirençli olmalı ve dolaşım sıvısında bulunan aşındırıcı parçacıkların mekanik etkilerine iyi dayanmalıdır.

En yaygın olarak kullanılan vinçler aşağıdaki malzemelerden yapılmıştır:

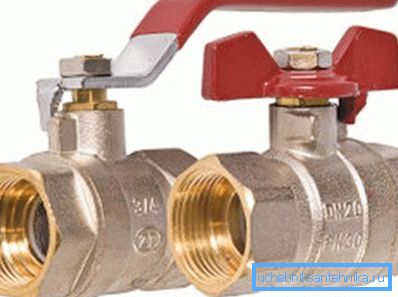

• pirinç –– özel rakorlarla boru hatlarına sabitlenir;

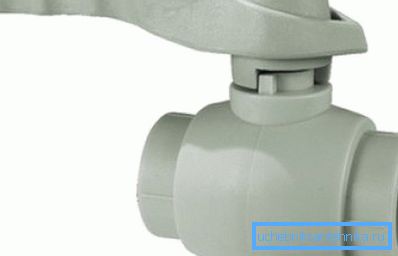

• Polipropilen - Lehimleme ile polimer borulara monte edilir.

İpucu! Bazı donanım mağazalarında silon vinçleri bulabilirsiniz. Pirinç gibi görünüyorlar ama daha ucuza mal oluyorlar. Kaliteleri, dayanıklılığı ve dayanıklılığı düşüktür, bu nedenle mühendislik ağlarının tasarımı için bu tür vanaları kullanmamalısınız.

Vinç Tipleri

Mevcut tüm vinçler iki gruba ayrılır:

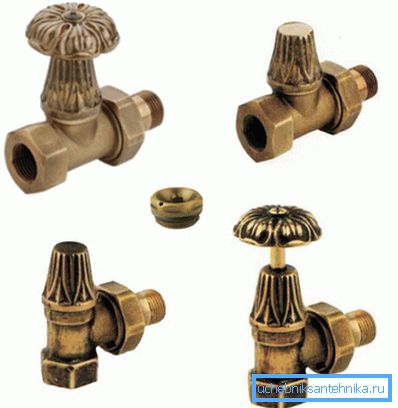

1. Kilitleme. Düz ve açısal vardır. Radyatörlere monte edilirler ve erişimi engellemek ve bataryalara giren sıcak su miktarını düzenlemek için kullanılırlar. Bunların kullanımı, ısıtma panelini, sistemin soğutma sıvısı ile doldurulması sırasında oluşan hidrolik ve pnömatik darbeden korumanıza olanak tanır. Ayrıca, belirli bir bataryayı kapatma ve tamir etme, temizleme ya da değiştirme fırsatı sunar. Tamamen sıkı bir bağlantı oluşturan boru dişleri kullanılarak akülere kolayca monte edilirler. Güçlü akışkan basıncına iyi dayanır ve çekici bir görünüme sahiptir.

Dezavantaj, odadaki ince sıcaklık kontrolünün imkansızlığıdır. Genellikle otonom ısıtma sistemlerinde kullanılır, burada mod kontrolleri kazan kontrol paneli kullanılarak gerçekleştirilir.

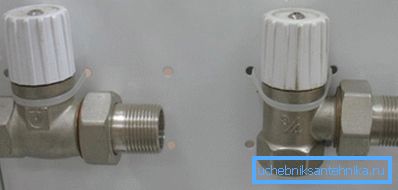

1. Termostatik kontrollü. Vinçin içinde sıvı veya gazla dolu özel esnek bir konteyner bulunur. Isıtıldığında veya soğutulduğunda, sırasıyla, bataryaya ve dolayısıyla sıcaklığa suyun erişimini düzenleyen, arttırır veya azaltır. İki tip termostatik vinç vardır:

• manuel kumanda ile - bu durumda, düğmeyi çevirir ve vincin gövdesine uygulanan sayılara odaklanarak sıcaklığı kendiniz ayarlarsınız;
• otomatik - bu durumda, odadaki sıcaklık, harici koşullara bağlı olarak bir mikroçip tarafından kontrol edilir (özel sensörlerin sağladığı veriler kullanılır).

En son tip vinçlerin avantajları açıktır:

• hava koşullarına bağlı olarak akünün sıcaklığını değiştirme yeteneği;
• İklim ekipmanının çalışmasının daha hassas ayarlanması nedeniyle ısı taşıyıcısının tasarrufu;
• Dış sıcaklıkta keskin bir düşüşle soğutma sıvısının donmasına karşı koruma.

Kilitleme mekanizmalarının sınıflandırılması

Isıtma muslukları bir başka özelliğe göre sınıflandırılmıştır - kilitleme cihazının tasarımı.

Onlar:

• top (flanş) - sadece açık ve kapalı durumda olabilir, ara seçenekler verilmez;

• konik - suyun akışı için deliği kapatmanıza, açmanıza ve valfi ara pozisyonlara getirmenize izin verir;
• otomatik - akan akışkanın hacminin kontrolü, özel elektroniklerin yardımıyla düzenlenir.

Flanşlı musluklar çoğunlukla boru hatlarına monte edilir. Bunun nedeni, tasarımlarının yüksek sıvı basıncına dayanabilmesidir. Uzun süre güvenilir bir şekilde hizmet edebilirler.

Radyatörlerin kendileri için, kaplinlerle donatılmış konik ürünler kullanıyorlar. Vida dişinin varlığı, kontrol valflerini akünün girişine ve çıkışına sıkıca sabitlemenizi sağlar ve konik kilitleme mekanizması, gelen suyun miktarını daha hassas bir şekilde ayarlamanızı sağlar.

Mayevsky'nin vinci

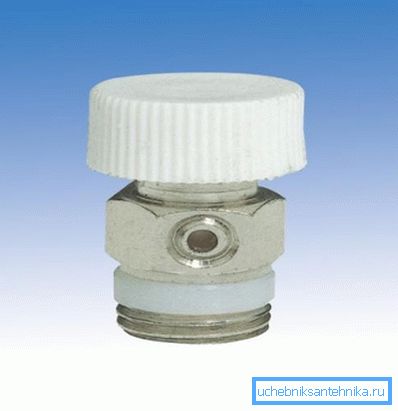

Su musluklarına ek olarak, hava pilleri radyatörlere monte edilir. Mayevsky vinçleri denir. Sistemin çalışması sırasında boru ve radyatörlerde kaçınılmaz olarak oluşan havanın çıkarılmasına hizmet eder.Klima sistemlerinin montaj talimatları, bu tür cihazların her bir ısıtma panelinin üst kısmına monte edilmesini sağlar.

Çalışma prensibi

Vinç Mayevsky ana unsuru bir iğne hava valfi olarak hizmet vermektedir. Bu mekanizma özel bir anahtar veya geleneksel bir tornavida ile etkinleştirilebilir.

Hava valfi, radyatörün giriş valfinin karşısındaki tarafa monte edilmelidir. Isı taşıyıcı dolduğunda, bataryada mevcut olan hava yükselir ve cihazın en üst köşesinde birikir. Oluşan hava tıkanıklığının serbest bırakıldığı bir vinç monte edilmiştir.

Mayevsky valf ile çalışma prosedürü basittir: dışarı giden hava yayan bir tıslama sesi çıkana kadar vidayı sökmeniz gerekir. Su delikten su çıktığı anda, vana kapatılabilir.

Vinç, polimerik bir gövdeye sahip olabilir veya pirinçten yapılabilir. Bu seçeneklerin ikisi de oldukça güvenilirdir. Sadece hava valfinin çıkışının, bazen soğutucuda bulunan katı parçacıklar ile tıkanmadığından emin olmak gerekir. Sıradan bir iğne ile temizleyebilirsiniz.

İpucu! Evinizde cebri sirkülasyonlu bir ısıtma sisteminiz varsa, bir Mayevsky vinci kullanarak hava kilidini açmadan önce pompa ekipmanını kapatmalısınız. Aksi takdirde, sıcak su çok hızlı akacaktır ve radyatörün üst kısmında hava birikmesi için zaman olmayacaktır.

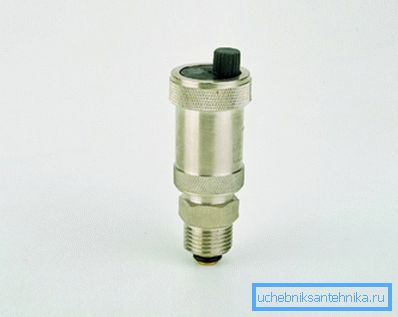

Otomatik Hava Vanaları

Her bir sıhhi ekipman üreticisi, insan müdahalesi olmaksızın mühendislik ağlarının belirli parametrelerini düzenleyen ekipman üretmeye çalışmaktadır. Bu ayrıca, bataryaları ve ısıtma borularını tıkayan hava valfleri için de geçerlidir.

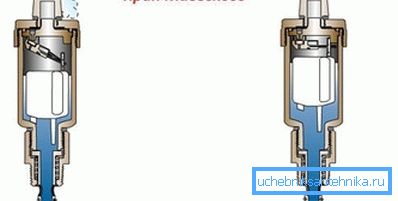

Otomatik vinç Mayevsky neredeyse onun progenitöründen farklı değil. İşleyiş prensibi de değişmedi. Ancak, aküdeki havanın basıncı ayarlanan değerin üzerine çıktığında özel bir mekanizma valfi bağımsız olarak açar.

Böylece, kurulu otomatik hava valfi, havanın sıkışmasını tespit etmek ve manuel olarak elemek için ısıtma sistemini periyodik olarak kontrol etme ihtiyacını ortadan kaldırır.

Otomatik vinçler Mayevsky kurulum özellikleri

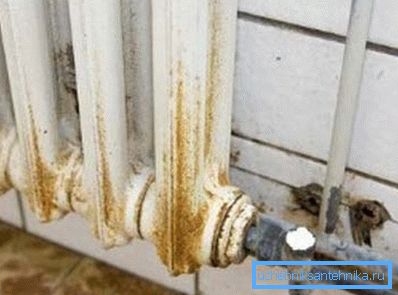

Bu cihaz neredeyse tüm mevcut radyatörlere monte edilebilir. Ancak, yaygın dökme demir batarya sahipleri hayal kırıklığına uğrayacak. Mayevsky'nin vinci, iklim ağındaki havayla başa çıkmalarına yardımcı olmayacak.

Bu, aşağıdaki durumlardan etkilenir:

1. Dökme demir radyatörün iç yüzeyleri çalışma sırasında yavaş yavaş paslanırlar, partiküller çıkarlar, soğutucuya girerler ve otomatik hava valfinin baypas ağzını tıkayabilirler.
2. Dökme demir bataryaların bir parçası olduğu merkezi su besleme sistemi, katı parçacıkların ısı transfer akışkanında yakaladığı filtreler ile donatılmamıştır. Buna ek olarak, genellikle suya çeşitli agresif kimyasallar eklenir ve bu da hava valflerinin çalışmasını olumsuz yönde etkiler.
3. Kentsel ısıtma sistemine bağlı olan radyatörlerden, genellikle yaz döneminde su tahliye ediyorlar. Bu nedenle, sistemi doldurduktan sonra, 2 mm delikten geçmeyecek çok büyük fişler oluşabilir. Daha etkili yöntemler kullanmamız gerekecek.

Dikkat edin! Otomatik Mayevsky vinçlerinin tüm avantajları, yalnızca soğutma sıvısının kalitesini, sıcaklığını, basıncını ve diğer eşit derecede önemli çalışma parametrelerini kontrol edebildiği otonom kontrol sistemleri tasarlarken ortaya çıkar.

Sonuç

Isıtma sistemindeki su ve hava sirkülasyonunun düzenlenmesi için kapatma ve kontrol valfleri çok önemli bir rol oynar. Fakat bunun yanında, ısıtma ağlarının tasarımında çok sayıda başka ekipman kullanılmaktadır. Aşağıdaki videodan temalarımızın daha görsel özelliklerini öğrenebilirsiniz.
