Kapalı ve açık ısıtma sistemleri: özellikler

Sıcak su kaynağına bağlamanız gerekmiyorsa, muhtemelen ne tür ısıtma sisteminiz olduğunu umursamayacaksınız - açık veya kapalı (akademik ilgi dışında). Bununla birlikte, açık görüş en basit ve bağımsızdır.

Soğutma sıvısının buradaki dolaşımı, kazanın çıkışındaki artan basınca bağlı olarak termodinamik yasalarına göre doğal bir şekilde gerçekleşebilir, ancak aynı zamanda zorlanabilir. Farklılıklarına, olumlu ve olumsuz yönlerine daha yakından bakalım ve ek olarak size temalı bir video klip göstereceğiz.

Ayırt edici özellikleri

Açık sistemi

Not. Açık tip bir ısıtma sistemi, hava geçirmez bir şekilde kapatılmayan bir genleşme tankı anlamına gelir. Sonuç olarak, su buharlaşır ve dış kaynaklardan (kuyu veya merkezi su tedarik sistemleri) ısıtma sistemine eklenir.

Kural olarak, açık tip sistemlerde, sirkülasyon pompası kullanılmaz, bu nedenle, çalışması üçüncü taraf enerji kaynaklarına - güç hatları veya bir dizel (karbüratör) jeneratörüne bağlı değildir. Fakat yine de, talimat, herhangi bir şekilde bir kazan pompasının kazanda geri dönüş borusuna girmesini yasaklamamaktadır, bu da katı yakıtlı bir kazanın, sobanın veya şöminenin yaklaşık yarım su ile ısıtılmasını artıracaktır.

Ancak, böyle bir sistemin çok önemli bir farkı, elektrik ya da doğal gaz olmadan otonom olarak çalışabilmesi ve tüm iletişimden tamamen kesilen alanlara kurulabilmesidir.

Açık bir sistemdeki suyun yavaşça (klasik versiyon - yardımcı pompa olmaksızın) sirküle edileceği göz önünde bulundurulduğunda, ısıtma boruları büyük çaplı, en az 40 mm olacak şekilde seçilir, çünkü hasarı önlemek için kademeli olarak ısıtılmalarını sağlamak gerekir.

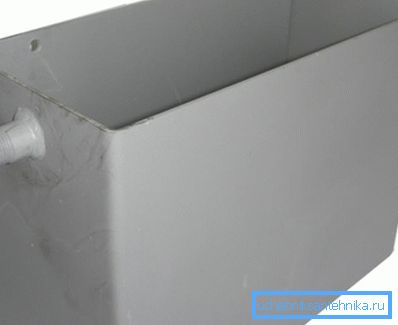

Buna ek olarak, çelik veya plastikten yapılma genleşme tankı, sistemin bu tanktan su ile doldurulduğundan emin olmak için her zaman ısıtma devresinin üzerine yerleştirilmelidir.

Bu hatlarda, yatay boruların eğimi zorunludur - bu, soğutucunun normal sirkülasyonunu sağlamak için yapılır. Hesaplamalara göre, böyle bir eğim, kazandaki soğutma sıvısı besleme noktasının% 0.01'i olmalıdır, ancak bu seçenek hesaplanması oldukça zordur - kurulum sırasında her bir doğrusal metre başına yaklaşık 8-10 mm'lik bir eğimi gözlemlemek çok daha kolaydır ve bu sistem için uygun dolaşım sağlanmış olursunuz.

Açık bir sistemin avantaj ve dezavantajları

• Bir açık ısıtma sisteminin ana avantajı, üçüncü taraf enerji kaynaklarından mutlak bağımsız olmasıdır, yani her ikisi de (sirkülasyon pompası bağlarken) ve sirkülasyon pompası aktive edilmediği zaman bunlarla birlikte çalışabilir. Yani, zorunlu sirkülasyonu başlatmak istediğinizde, baypas borusu (yukarıdaki fotoğrafa bakın), su akışı arasında bulunan valfi kapatın ve yardımcı pompa boyunca hareket eder. Elektrik olmadığında, bu valf açılır, ancak pompanın önünde strokta bloke edilir ve soğutma sıvısı doğal olarak dolaşmaya devam eder.
• Bu tür bir sistemi kazana bağlamak kolaydır, çünkü burada örneğin elektrik veya gaz ünitesi takarken olduğu gibi özel bilgiye ihtiyaç yoktur.. Burada, ısıtma suyu için bir tank ile bir tuğla soba bile bir kazan olarak kullanılabilir.
• Burada yakıt sadece kömür ve odun değil, aynı zamanda evlerde olabilecek kuru bir formda çeşitli organik atıklara da hizmet edebilir.
• Açık sistemin ana dezavantajı, kazanın durması gerektiğinde suyu tahliye etme ihtiyacı ve hatta ısıtma, hatta yavaş olsa bile, devrenin ısınmasıdır.
• Soğutma sıvısı için antifriz kullanılamaz, ayrıca genleşme deposundaki sıvı seviyesinin düşük verimi için sürekli olarak izlenmesi gerekir.
• Hava trafiği sıkışmaları meydana geldiğinde büyük bir tehlike yaratılır - devredeki havayı doğal bir şekilde dışarı atmak son derece zordur - bunun için yapay baskı yaratmanız gerekir.. Bu, suyun sisteme pompalanmasıyla yapılır.

Kapalı sistem

Not. Isıtma sisteminin kapalı tipindeki ana fark tüm bileşenlerinin sıkılığından kaynaklanmakta olup, suyun buharlaşması tamamen burada bulunmamaktadır. Soğutma sıvısının kapalı devrelerde sirkülasyonu sadece zorunlu (sirkülasyon pompası) olarak mümkündür. Bütün sistem bir ısıtıcı, borular, radyatörler (yerden ısıtma) ve bir genleşme tankı içerir.

Devredeki soğutucu sıvının basıncının normalin üzerine çıkması durumunda, akış valfi genleşme deposunda aktif hale gelir ve fazla sıvı oraya akar ve böylece toplam basıncı stabilize eder.

Su sıcaklığı düştüğünde, basınç düşer, ancak sirkülasyon pompası, istenen değeri elde etmek için gerekli su miktarını otomatik olarak pompalayarak yetersizliğini geri yükler. Genel olarak, buradaki yakıt ekipmanı, hava alma işlevini yerine getirir.

Hava tahliyesi için çok önemli ve temel bir düğüm, iki yarısından oluşan (üst resimde görülebilen) birbirinin kenarları ile yuvarlanan genleşme tankıdır. Bu tankın içinde ısıya dayanıklı kauçuktan yapılmış bir membran veya diyafram vardır.

Tank belirli bir miktarda gaz içerir, çoğu zaman nitrojen (eğer üretici tarafından pompalanırsa), ancak gerektiğinde orada birikecek sıradan hava da olabilir.

İçeride, tank membran tarafından iki bölüme ayrılır - bunlardan birinde nitrojen veya hava ve diğerinde - orada bir güvenlik valfi aracılığıyla basınç altında sıkıştırılan aşırı ısı taşıyıcı, iki ortam birbiriyle temas etmez. Sıvı soğuduğunda, tanktaki basıncı düşer ve diğer bölmeden gelen kauçuk membrandan geçen gaz onu geri iter.

Kapalı bir ısıtma sisteminin avantajları ve dezavantajları

• Kapalı ısıtma sistemlerinin avantajları arasında, oldukça uygun bir kurulum (tank, devrenin altında ve altında herhangi bir yere monte edilebilir) ve su seviyesini sürekli olarak izleme ihtiyacının bulunmamasıdır.
• Böyle bir sistemi defrosttan korumak için antifriz kullanmak mümkündür. Basınç bağımsız olarak ayarlanabilirken oda sıcaklığı, ısıtma devresindeki akışkanın hacmini artırarak veya azaltarak düzenlenebilir.
• İlave bir ısıtma kaynağı sisteme, yani bir yedek kaynatıcının yanı sıra, bu tür kazanların aynı anda çalışabilmesine de bağlanabilir.
• Doğal buharlaşmanın olmaması nedeniyle, bir dış kaynaktan (iyi veya merkezi su kaynağı) beslenmeye gerek yoktur.
• Ancak, bir dizi dezavantaj vardır, örneğin, kazanın kesintisiz çalışması, doğrudan sirkülasyon pompasının çalışması için elektriğe bağlıdır, ayrıca, ısıtıcılar yüksek bir fiyata sahiptir.
• Buna ek olarak, genleşme tankının yerleştirilmesiyle ilgili bir sorun olabilir - soğutucu madde% 30-60 oranında doldurulurken, en küçük yüzdede büyük miktarlarda bin litre olabilir. Fakat otonom devrelerde bu sorun uygun değildir.

Sonuç

Yukarıdaki sistemlerden herhangi biri, her zaman, belli yeteneklerle, kendi ellerinizi monte edebilirsiniz. Ancak, hem bir hem de bir başka durumda, odanın belirli bir alanı için yeterli olacak olan kazanın gücünü doğru olarak belirlemek çok önemlidir.
