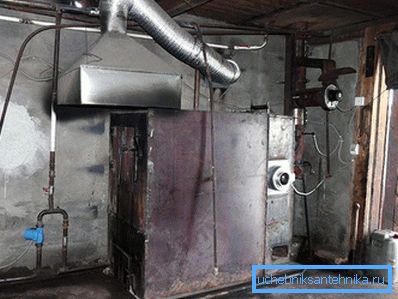

Katı yakıt için ısıtma kazanı

Endüstriyel yöntemle yapılan bir ısıtma kazanı maliyeti (elektrik hariç, yakıt türünden bağımsız olarak), 13 bin ruble başlar. Bunlar küçük bir ülke evini ısıtabilen düşük güçlü numunelerdir. Çoğu ev sahibi uygun değildir. Ayrıca, ısıtma için doğal gaz kullanmak her zaman mümkün değildir. Alternatif bir katı yakıt, atık yağ, elektrik olarak düşünmek gerekir. Birçok insan için katı yakıt daha uygundur: odun, kömür, briketler. Esnaflar kendi elleriyle katı yakıtta bir ısıtma kazanı yapmayı tercih ediyorlar. Bu paradan tasarruf eder ve ellerin yapacak bir şeyleri vardır.

Ana bileşenleri

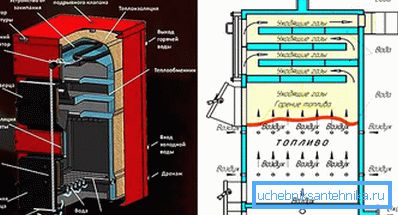

Katı yakıtlı kazanlar aşağıdaki bileşenlerden oluşur:

• yakıt yükleme bölümü;
• altın toplayıcı;
• gaz kelebeği vanaları;
• ızgara çubukları;
• su depolama tankı;
• eşanjör;
• baca.

türleri

Isı değiştiricinin yerleştirme yöntemine göre, katı yakıtlı kazanlar:

• yatay - ısı değiştirici yatay düzlemde bulunur;
• dikey - ısı eşanjörü kazana monte edilir.

Isı değiştiricinin yatay konumunun bir özelliği eğimli pozisyonudur. En üst nokta ile alt nokta arasında (sisteme soğutma suyu çıkışı) seviye farkı 1 cm, dikey ısı değiştiricili kazanlar ise çoğunlukla ısıtma için kullanılır.

Prensip olarak, herhangi bir katı yakıt kazanı yemek pişirmek için kullanılabilir. Bunun için tasarımında bir pişirme yüzeyi sağlamak gerekir.

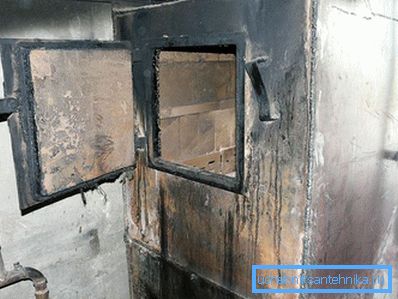

araçları

Kazanı monte etmek için aletlere ve malzemelere ihtiyacınız olacak.

Araçlar:

• ark kaynak makinesi;
• metal kesmek için açılı taşlama ("öğütücü") ve kesme diskleri;
• pense;
• matkaplar bir dizi elektrikli matkap;
• seviye ve rulet.

malzemeler:

• Yanmaz tuğla
• Elenmiş kum.
• Clay.
• 5–8 mm kalınlığında sac. Paslanmaz çelik kullanmak daha iyidir, ancak çelik kullanabilirsiniz.
• Dökme demir ızgaralar.
• Metal köşe.
• Dikdörtgen ve yuvarlak kesitli su için çelik borular.
• Yakıt bölmesi için kapılar, altın alıcısı.
• Baca kapağı.
• Yalnızca baypas veya sirkülatör.

Zorunlu sirkülasyon temel ise ve yerçekimi ısıtma sisteminin yedek olarak saklanması gerekiyorsa, bir baypas yüklenir. Sadece zorunlu sirkülasyon çalışırken bir pompa takın.

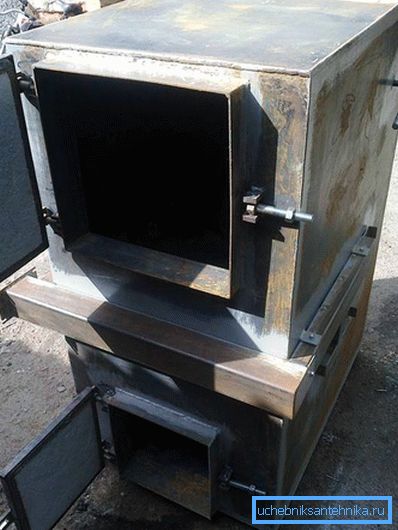

Parça üretimi ve montajı

Kazanmanın montajı ve montaj çizimleri ile kazanın kendi elleriyle montajına başlayınız. Onlara göre boyutlar metal levhalara uygulanır. İşaretleme ile kazanın ön, arka, yan duvarları ve alt kısmı kesilir. Yakıt ve altın alıcıların kapıları için açılan açıklıkların önünde.

Açıklıkları bir gaz kesici ile keserseniz, çeliğin “kurşun” yapmaması için delikler iş parçasının köşelerinden delinir, ardından metal, işaretleme boyunca kenarlardan kenarlara doğru kesilir.

Öğütücüyü kullanırsanız, matkabın köşelerindeki delikler gerekli değildir. Sadece istenilen konturdaki metali kesin. Ayrıca büyüklüğüne göre, kazanın tüm metal parçaları kesilir.

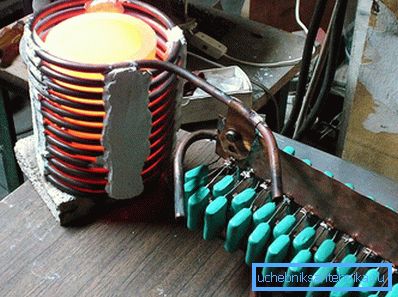

Isı eşanjörünün montajı, raflar için tasarlanmış borularda delikler açmakla başlar. 40-60 cm kare kesitli, ön tarafa konumlandırılmış dikey borularda 4 delikli 5 cm çapında bir gaz kesici ile kesilerek iş parçasının tüm uzunluğu boyunca eşit olarak yerleştirilir.

4 ve 5 cm boyutlarında yuvarlak delikler, arka kolonlarda yapılır. Gelecekteki ısı değiştiricinin alt kısmından, kazanın (geri dönüş) su beslenmesi için delikler yapılır ve üst kısımdan - ısıtma sistemine (tedarik) su beslenir. Tüm açıklıklar, "öğütücü" yardımıyla ortadan kaldırılan akıntılar olmadan düzgün olmalıdır. Bütün bir ürüne kaynak yapmak, 90 derecelik açıları korumak mı? Dik ve dik olarak, dikdörtgen boruların (raflar) uç açıklıklarını demetler.

Bitmiş ısı değiştiricinin kaynakları sızıntı açısından kontrol edilir. Bu amaçla, dönüş hattı geçici olarak susturulur (böylece su akmaz) ve akış boyunca su ile doldurulur.

Monte edilen kazanın monte edilmesi planlandığı yerde monte edilir, çünkü tüm detaylar çok ağırdır ve bitmiş formda hareket ettirmek problemlidir. Bir refrakter temeli önce donatılmalıdır. Refrakter tuğlalardan serilir. Duvarın dağılmaması için, kenarlarda metal köşeler ve harçların yapıştırılması için birbiri arasındaki tuğlalarla güçlendirilebilir. Vakfın ikinci çeşidi monolitik bir beton “yastık” dır.

Vakfın boyutları, kazanın tabanından biraz daha büyük olmalıdır. Bir çelik kütük temel üzerine yerleştirilir - kül haznesinin altı.

Isı eşanjörünün monte edildiği tankın duvarları, üzerine refrakter tuğlalardan serilir, bir yakıt bunkeri ve bir kül alıcısı bulunur. Isı eşanjörü ile duvar arasındaki mesafe 1 cm'dir. Ön tuğla duvarında yakıt haznesi kapısı ve altın hazne kapısı için açıklıklar vardır.

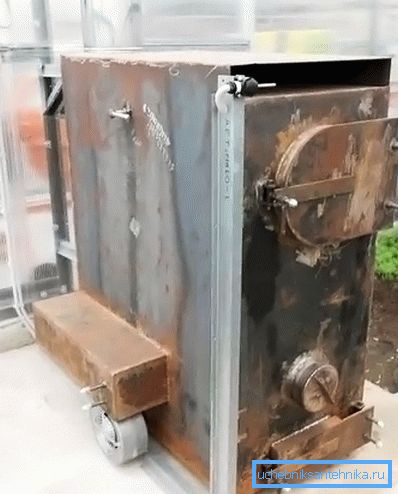

Kazanın dış duvarları dikey olarak yerleştirilmiş köşeler ile birbirine bağlanan metal ile kaplanmıştır. Kapılar metal kasaya bağlanmıştır. Karbon monoksit gazları monte baca çıkarmak için. Bu düğüm nasıl kurulur pişirme yüzeyinin varlığına veya yokluğuna bağlıdır.

Kazan pişirmek için kullanılacaksa, aksi takdirde bacanın üstüne baca monte edilir.

Kazanın çıkışında, baca, itişi düzenlemek için bir kapı valfı ile donatılmıştır. Boru için malzeme farklı olabilir: yanmaz tuğla, metal, asbest. Esas olan, yanma sürecini düzenlemek için istenen çekiş seviyesine ulaşmaktır.

Bir katı yakıtlı kazanın güvenli çalışması için, açık bir genleşme deposu, çekiş ve su sıcaklık sensörleri ve bir fan takabilirsiniz.

Soğutucunun aşırı ısınmasını ve kazanın patlamasını önlemek için, su seviyesini ve yanma sıcaklığını sürekli olarak izlemek gerekir. Yalnızca zorlanmış sirkülasyon kullanırsanız, kazanın çalışması sırasında elektriğin kesilmesinde ısı değiştiricinin patlaması riski büyük ölçüde artar. Dikkatli olun.

video

Sağlanan video materyalinde, katı yakıtlı kazanın tasarımı ile görsel olarak tanışabileceksiniz:

çizimler

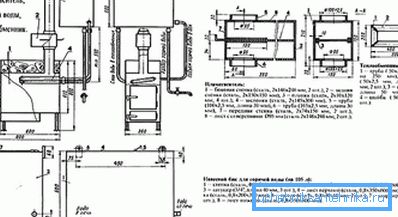

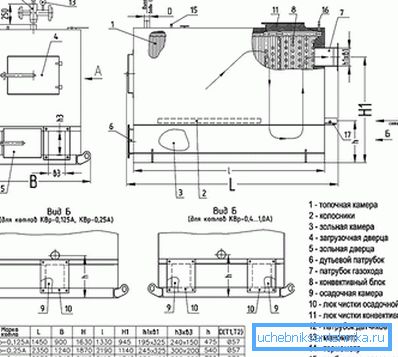

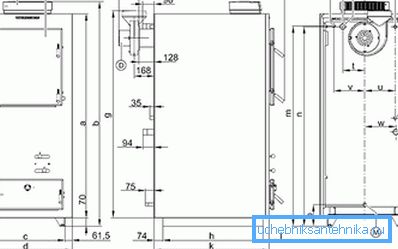

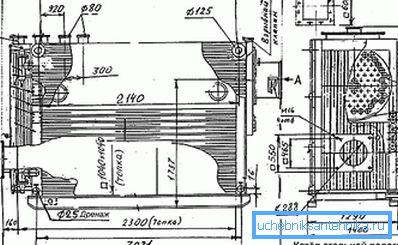

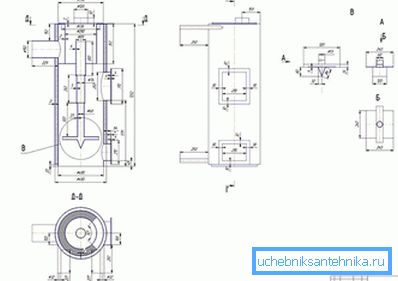

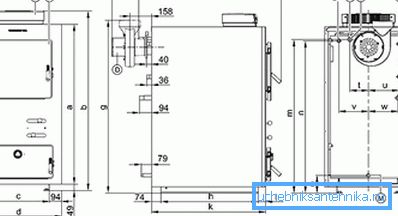

Çizimlerde, katı yakıtlı bir ısıtma kazanı tasarım özelliklerini göz önünde bulundurabilirsiniz:
