Katı yakıtlarda su ısıtması için kazanlar: özellikler,

Su ısıtma için katı yakıtlı kazanlar nelerdir? Diğer yakıtları kullanan ürünlere göre avantajları nelerdir? Ciddi kusurları var mı? Kazanı ısıtma devresine nasıl bağlarsınız? Cevapları bulmaya çalışalım.

cihaz

Modern katı yakıtlı su kazanları, ısıtma sistemine bağlı bir su ceketi ısı eşanjörüne sahip çelik veya dökme demir ocaklardır. Karışımın ardından, ısı taşıyıcının ısınması ve içindeki konveksiyon işlemleri: tişörtün üst kısmına ılık su yükselir ve sonra - ısıtma devresine; Buna göre soğuk, aşağı iner.

Küçük bir doldurma uzunluğu ve doğru konfigürasyonu ile, sıcak ve soğuk su arasındaki yoğunluk farkı, ısıtma cihazları yoluyla dengeli sirkülasyon sağlamak için yeterlidir. Bununla birlikte, daha sıklıkla, ısıtma sistemleri için sirkülasyon pompaları, dolaşım hızını arttırmak ve radyatörlerin sıcaklıklarını eşitlemek için kullanılır.

Rus menşeli katı yakıtlı kazanlar dahil olmak üzere neredeyse tüm modern ürünler, en basit otomatik ekipmanla donatılmıştır - soğutucu aşırı ısındığında üfleyiciyi kapatan bir termostat. Bu, oksijenin fırına erişimini sınırlandırır ve sistemin termal gücünü azaltır.

Ancak: geleneksel inşaatın kazanlarında, verimlilik de düşer. Oksijen eksikliği ile yanma, eksik yanma ürünlerinin konsantrasyonunu arttırır: yakıt, tam anlamıyla boruya uçar.

Katı yakıtlı kazanlar yakıt olarak ne kullanabilir?

• Odun.
• Kömür.
• Peletler (odun atıklarından preslenmiş peletler).
• Turba briketleri.

Pratikte, genellikle iki işlevi birleştirirler - evi ısıtırlar ve yanıcı kalıntılardan kurtulmalarına izin verirler.

Alternatiflerle karşılaştırma

Tartıştığımız ürünlerin işlevselliği ve verimliliği alternatif çözüm önerileri ile nasıl bağlantılı?

şekerleme

Esasen, katı yakıt ısıtma ekipmanı lehine tek inandırıcı argüman, yalnızca ana gaza göre ikinci bir kilovat saat sıcaklığının fiyatıdır. Asılsız olmamak için, farklı yakıt türleri için ortalama değerler veriyoruz.

Not: kırsal alanlarda, yakacak odun genellikle prensipte ödenmek zorunda değildir. Deadwood'un periyodik toplanması hiçbir ücret ödemeden ısı sağlayabilir.

eksileri

Ama onların listesi oldukça önemli.

• Kazan, yanma ürünlerinin çıkarılmasını gerektirir. Aynı zamanda, klasik tasarımlarda, sıcaklıkları yangın güvenliğine ciddi bir şekilde katılacak kadar yüksektir: baca borusu, ısı yalıtım kanalından ahşap yapılardan geçirilir.
• Katı yakıt ısıtması kaçınılmaz olarak belirli bir miktar kurum anlamına gelir., eve girme ve ilgili kokular.

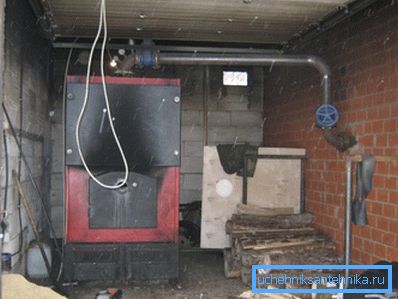

Bu arada: ısıtma ekipmanının ayrı bir kazan dairesine kurulması, bu problemi tamamen çözer.

• Bazı koşullar altında, bacada traksiyon devrilme meydana gelebilir: yanma ürünleri eve akmaya başlar.. Zaten sözü edilen kokulara ve kurumlara ek olarak, bu, karbon monoksit ile zehirlenmiş olmak için çok gerçek bir fırsat anlamına gelir.
• Son olarak, ana şey: bir odun veya kömür sobası sık yükleme ve temizlik gerektirir.. Klasik kazanlar için frekans yüklemeleri - en fazla 4 saat; Daha uzun duraklamalar ile, evde sıcaklık düşüşü fark edilir.

Özel performans

Kazanın bazı versiyonları dezavantajlarının derecelerini değiştirebilmektedir.

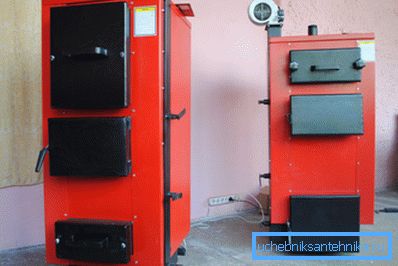

turbirovanie

Besleme fanını takmak, yanma bölgesine hava akışını esnek bir şekilde düzenlemenizi sağlar. Firebox ve kül pan kapısının kapıları ile yaptığı çalışma, eksik yanma ürünlerinin ve bindirmenin devrilmesinin imkansız hale getirilmesini imkansız kılıyor.

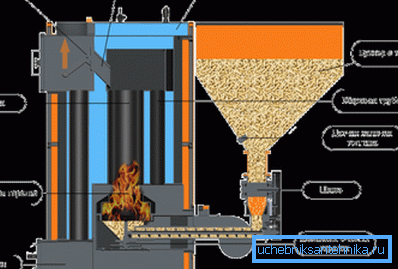

Pelet bunkeri

Peletlerdeki otomatik ürünlerin (ki bu arada, Rus üretiminin katı yakıtla çalışan ısıtma kazanları oldukça fazladır), uzun bir süre dökme yakıtın ölçülü olarak teslim edilmesini sağlar. Bu tür birimlerin özerk çalışma süresi birkaç güne ulaşabilir.

Gaz jeneratörü

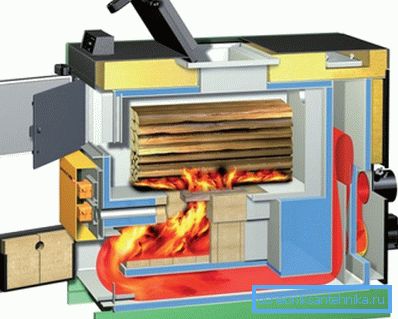

Gaz jeneratörleri veya pirolizli sıcak su katı yakıtlı kazanlar, odun yakma işlemini iki aşamaya ayırır.

1. Başlangıçta, fırında yüklü yakıt, sınırlı bir hava akışına sahip kokuculardır. Bu büyük miktarda karbon monoksit ve uçucu hidrokarbon üretir.
2. Doğal veya zorlanmış itme nedeniyle eksik yanma sonucu oluşan ürünler, temiz hava ile karışıp tutuşturacakları, yanma odasına girerler.

Sonuç nedir?

• Kazanın ısı çıkışı son derece esnek bir şekilde düzenlenebilir. Sonradan yanma odası birincil bölmenin altına yerleştirildiğinde, odun en az hava kaynağı ile bile yanmaya devam edecektir.
• Güç limitine artık cihazın verimindeki bir düşüş eşlik etmiyor. Fırın gazları tam olarak yakılır.
• Son olarak, yakıt yükleme sıklığı 10-12 saate yükselir.

Üst yanma

Artan özerkliğe yönelik bir sonraki adım, Stropuva'dan Litvanyalı mühendisler tarafından yapıldı. Suyu katı yakıtlı kazanlar geliştirdiler, bunlardan biri test masasında, tek bir yangın kutusu üzerinde 31 saat boyunca otonom çalışma gösterdi.

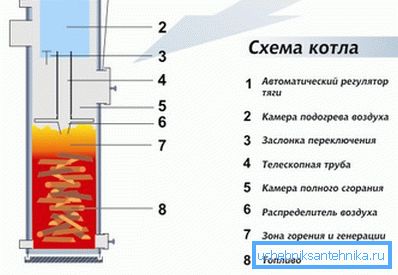

İnovasyonun özü, yakma işleminin fırının tabanından tepeye aktarılmasıdır.

1. Yakacak odun veya kömür hacimsel bir yanma odasına yüklenir.
2. Yukarıdan aşağıya doğru hareket edebilen hareketli bir hava kanalı, içeri giren havanın yüzeyine sürekli erişim sağlayarak, yakıtın yanması sonucu sönecektir. Teleskopik kanal, ısıya dayanıklı çelikten yapılmış büyük bir hava dağıtıcısı ile - cam levha ile biter. Primer yanma ve piroliz odalarını da ayırır: Tamamlanmamış yanma ürünleri, onlara taze hava verildiğinde kazanın üst kısmında yanar.
3. Yanma işleminden sonra fırında kalan en küçük kül, yükselen hava akışıyla bacadan tamamen uzaklaştırılır.

bağlayıcı

Katı yakıt ısıtma cihazının ısıtma sistemine bağlanması ile ilgili talimatlar, türüne bağlıdır.

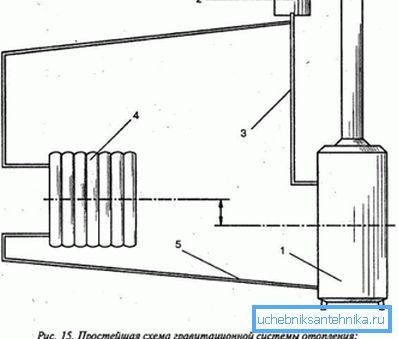

Yerçekimi sistemi

Tek katlı bir evde tipik bir yerçekimi ısıtma sistemi tek bir boru Leningrad. Şişeleme, ısıtma cihazlarının bağlı olduğu tüm evin etrafında bir halkadır.

Hızlanan bir toplayıcı kazan çıkış ağızlığından başlar: kalın bir dolum borusu 3 metreye kadar yükselir. Hızlanan toplayıcının üst noktası ile kazanın kendisi arasındaki yükseklik farkı ne kadar büyük olursa, devredeki basınç o kadar yüksek olur, dolaşım hızlanır.

Dolumun üst kısmında açık bir genleşme tankı bulunur. Kollektör boşaldıktan sonra, sabit bir eğime sahip olan kazana düşer.

Yumuşak bir eğim, iki kuşu tek bir taşla öldürmenize izin verir:

1. Soğutma suyu, tekrarlanan ısıtma döngüsüne geri dönen, yerçekimi dolumuyla boşaltılır.
2. Hava ve (eşanjör aşırı ısındığında), buhar genleşme deposuna kaydırılır.

Doğal sirkülasyon ısıtma sistemi için aşağıdaki boyutlara uyulmalıdır:

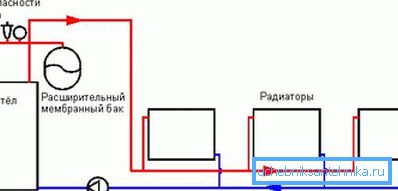

Zorla dolaşım

Zorlanmış sirkülasyon ve konveksiyon ısıtma cihazlarına sahip bir sistem oluşturmak için belirli miktarda ek ekipmana ihtiyacımız var.

• Aslında sirkülasyon pompası.
• Ön filtre, pompanın önüne monte edilir.
• Kesme pompası ve valf filtresi.
• Devrede soğutma sıvısı hacminin yaklaşık% 10'u kadar bir hacme sahip kapalı genleşme tankı. Kural olarak, pompadan sonra yaklaşık 10 çap doldurulduktan sonra monte edilir.
• Aşırı ısındığında aşırı basıncı azaltan bir atık valfı.
• Sistem basıncını kontrol etmek için basınç göstergesi.
• Otomatik hava girişi.
• Mayevsky'nin vinçleri, genel şişeleme seviyesinin üzerinde yükselen radyatör veya jumperların sayısına dayanmaktadır.

Kontürün uzunluğu 60 metreden az olduğunda, 20 mm'lik bir iç çapa sahip bir boru ile yapabilirsiniz; daha büyük bir boyutta, şişeleme DU25 boyutunda kullanılır.

Lütfen dikkat: kontrol ve dış çapı karıştırmayın. Böylece, DN20 çelik boru 24-26 mm'lik bir dış çapa sahiptir. Konturun netliği için, açık nedenlerden dolayı iç kısım önemlidir.

Araştırma örnekleri

Isıtma ekipmanı ithalatının yanı sıra, Sovyet sonrası alanda katı yakıtlı kazanların üretimi uzun süredir kurulmuştur.

Bir çift örnekle tanışalım.

CWR

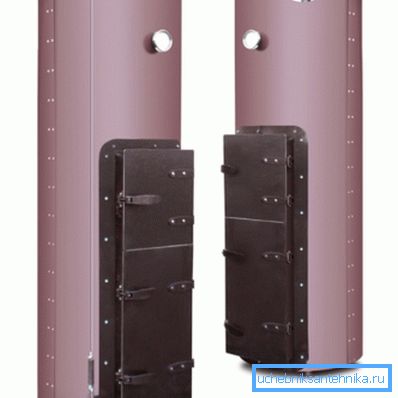

CWR markası altında, Rus menşeli katı yakıt için ısıtma kazanları Kostroma, Moskova ve Ivanovo'da ofisleri bulunan Medved endişesinden satılmaktadır. Onların en önemli özelliği en üstte yanan; Cihazın üst kısmındaki maksimum ısı çıkışı KVR-40, evin 450 m2'ye kadar ısıtılmasını sağlar.

KVR-40'ın ailesinin en büyüğü, birbirimizi daha iyi tanıyacağız.

Tis uni

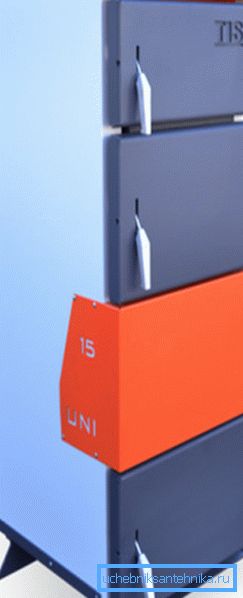

Minyatür incelememizde Tis Uni 25 adlı ürün, Belarus üretiminin katı yakıtlı kazanlarını sunmaktadır. Kahramanımız 30 kilowatt ısı çıkışı olan piroliz kazandır.

Sonuç

Malzemenin okuyucuya modern ısıtma ekipmanlarıyla tanışmalarına yardımcı olmasını umuyoruz. Her zamanki gibi ekli videoda ek tematik bilgi bulabilirsiniz. İyi şanslar!
