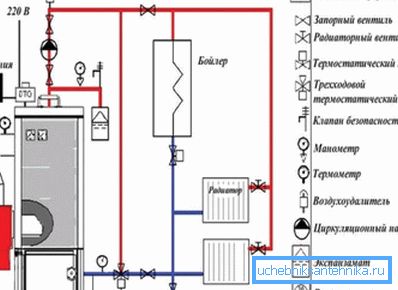

Katı yakıtlı kazanın ısıtma sistemine bağlantı şeması

Herhangi bir ekipman, hangi karmaşıklık kategorisine ait olursa olsun, kurulum ve müteakip operasyon için ciddi bir yaklaşım gerektirir. Aksi takdirde, kesintisiz çalışma süresi fark edilebilir şekilde azaltılabilir. Tasarımın sadeliğine rağmen, katı yakıt kazanı bağlarken belirli kurallara bağlı kalmak da gereklidir.

Kurulum özellikleri

Bu tür ekipmanların kurulumuna dahil olmak için, cihazın mümkün olduğunca güvenli bir şekilde çalışmasını sağlayacak temel kuralları takip etmelisiniz.

Çalışmaya başlamadan önce, cihazın teknik parametrelerini belirlemek ve uygun yeri seçmek için gerekli hesaplamaları yapmak gereklidir.

• Katı yakıtla çalışan ünite, en az 7 metrekarelik ayrı bir odada olmalıdır. m.
• Kazan bölmesinde, zorunlu havalandırma oluşturmak zorunludur: 1 kW'lık cihaz için 8 metrekare olmalıdır. Kanallara bakın.
• Zemin kaplama yangına dayanıklılık dikkate alınarak seçilmelidir ve kazanın önüne bir metal levha yerleştirilmelidir.

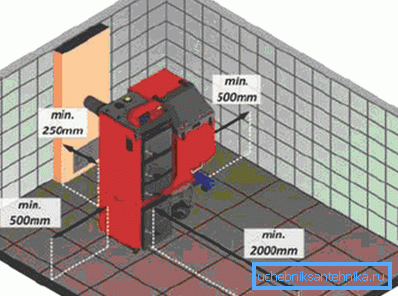

• Cihaz, yan yüzeylerden belli bir mesafede bulunmalıdır: önden en az 200 cm ve yan duvarlardan en fazla 50 cm.

Uyarı! Çalışma sırasında katı yakıtlı kazanları borulara bağlamak için metal borular kullanılmalıdır. Uzunlukları 15 cm'den az olmamalıdır.

Yükleme işlemi

Kurulum çok karmaşık değildir, yani elle gerçekleştirilebilir. Ayrıca, ısıtıcıyı kurma işleminde ilerlemek zorunda kalacağı ana aşamalara kendinizi alıştırmanız önerilir. Isıtma sisteminin uygun şekilde yerleştirilmesi ile uzun yıllar hizmet edecektir.

Temel hazırlık

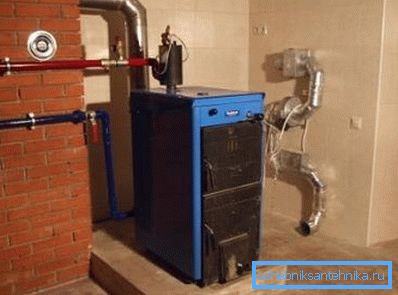

Katı yakıtlı kazanların kullanılan bağlantı şemasına bakılmaksızın, zemindeki destekleyici yapı oda içinde hazırlanır. Genellikle alt düzlemin ana kısmının üzerinde 10-20 cm kadar yükselir.En popüler seçenek betondan yapılmış takviyeli şaptır.

Termal etkilere karşı korumak için podyum yüzeyine bir metal levha yerleştirilmesi tavsiye edilir. Alternatif olarak, minimum 5 mm kalınlığında asbest plakaları kullanılabilir.

Çemberleme cihazı

Bir sistemi düzenlerken, en verimli çalışma modu ve sıcaklık ayarının seçilmesine özel dikkat gösterilmelidir. Çemberleme doğru bir şekilde gerçekleştirilirse, bu durumda termal enerji en uygun şekilde dağıtıldığı için paradan tasarruf etmek mümkündür.

Yükleme sırasında çeşitli şemalardan biri kullanılabilir.

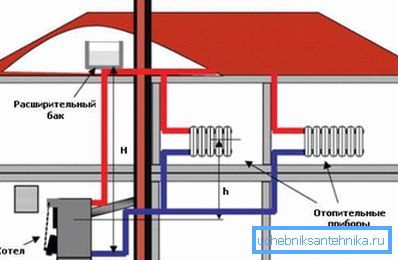

• Doğal dolaşıma sahip ısıtma sisteminde çemberleme en kolay seçenektir., ek aksesuarlar gerektirmediğinden. Tüm ayarlamalar manuel olarak yapılır, yakıt yanarken eklenir. Böyle bir şema, geniş çaplı boruların varlığını varsayar.
• Zorunlu sirkülasyonlu sistem mutlaka sıvı pompalamak için özel bir pompa içermelidir.. Bununla birlikte, soğutucu kapalı bir döngü boyunca eşit olarak hareket eder. Bu cihaz sayesinde ısıtma radyatörlerini ayrı ayrı ayarlamak mümkündür. Bununla birlikte, ısıtma sisteminin sirkülasyon pompasını çalıştırmak için binada elektrik bulunmalıdır.
• Toplayıcı kablolama en zor olarak kabul edilir, gerekli parametrelerin kontrol edilmesi için vanalar, hava aspiratörleri, vanalar, musluklar ve diğer cihazların - çok sayıda farklı cihazların varlığı nedeniyle. Böyle bir ısıtma ağının fiyatı oldukça yüksektir.
• Birincil ve ikincil devrelerle halka boru sistemi, kural olarak, birçok tüketici ile konut binalarında kullanılır.. Cihaz, soğutucunun sirkülasyonunun organizasyonu için bir kerede birkaç cihazın kurulumunu gerektirdiğinde.

Dikkat edin! Elektrik enerjisine bağlı olan ısıtma için katı yakıt üniteleri acil durum devreleriyle donatılmalıdır, böylece ışık kapatıldığında normal çalışma devam eder.

Baca oluşturma

Cihazlar, yanma ürünlerinin çıkarılması için bir boru ile donatılmakta olup, bunların enine kesiti üst kısımda bulunan çıkışın boyutuna karşılık gelmelidir. Metal ek parçaları ve yalıtım malzemelerinden oluşan en yaygın kullanılan hazır elemanlar.

İdeal versiyonda, baca dönüşü olmamalıdır, ancak hala mevcutsa, mümkün olduğunca yumuşak yapılmalıdır. Boru hattının bileşenleri arasındaki tüm eklemler, kazandan gelen dumanın ısıtılmış odaya girmemesi için mühürlenmelidir. Bu amaçlar için ısıya dayanıklı bant veya özel bir bileşim kullanılabilir.

Bindirmenin kalitesi buna bağlı olacağından, borunun tavanın üstüne salınmasına özellikle dikkat edilmelidir.

• Sırttan bacaya kadar olan mesafe 150 cm'yi geçmezse, en yüksek noktanın üstüne 50 cm kadar bir serbest bırakma yapmanız gerekir.
• Eğimlerin kesişiminden 300 cm'ye kadar uzaklaşırken, borunun üst kısmı sırt ile aynı hizada olacak şekilde gösterilmelidir.
• Baca düzgün bir mesafede ise, tavanın altında 10 dereceden fazla olmayan bir açıyla yer almalıdır.

Sonuç olarak

Talimatlar incelendikten sonra, birçok bireysel geliştirici bir katı yakıtlı kazanın bir konut evinin ısıtma sistemine nasıl bağlanacağını anlayacaktır. Son programın seçimi sadece sahiplerin tercihlerine değil, aynı zamanda işletme koşullarına da bağlı olacaktır, çünkü bazı durumlarda bir miktar maliyete ihtiyaç vardır. Diğer önemli tüketici bilgileri videoda yer almaktadır.
