Kendi ellerinizle ısıtmak için bir termik röle nasıl

Bu makale elektrikli ısıtmanın otomatik ayarlanması yöntemleri ile ilgilidir. Modern pazarın sunduğu termostat çeşitlerini tanımak ve bunları doğru bir şekilde yüke nasıl bağlayacağımızı ve sıcaklık sensörünün nereye yerleştirileceğini öğrenmeliyiz. Hadi başlayalım.

Neden ihtiyacın var

Ana sebep oldukça anlaşılabilir: elektrik tasarrufu. En pahalı ısı enerjisi kaynağıdır; Elektrikli ısıtıcılar sadece ana gaz, pelet, kömür veya odun kullanmanın mümkün olmadığı yerlerde kullanılır.

Bu arada: gece tarifelerinin kullanılması, elektrikle ısıtma maliyetini% 20-30 oranında azaltabilir.

Tasarruflara ek olarak, elektrikli ısıtmanın rahatlığını da unutmayın. Sıcak günlerde sabit bir güçle çalışırken, bir evin veya dairenin sakinleri ısıdan veya (pencereleri açık olan) taslaklardan muzdarip olmak zorunda kalacaklar. Manüel ayar, belli sebeplerden dolayı, önemli bir atalete sahip olacaktır: ısıtma derecesini düşürme teşviki, ancak sıcaklık, konfordan 4-5 dereceye kadar saptığında gerçekleşir.

Termostatik röle, odadaki optimum sıcaklığı 1-2 derecelik bir hassasiyetle korumanızı sağlar.

Termostat seçimi

Isıtma için tüm termostatlar üç ana kategoriye ayrılabilir.

elektromekanik

Kesin olarak, sadece bu tip bir regülatöre röle denebilir: kontakları fiziksel olarak açan bir elektromekanik cihaz aslında güç yönetimi için kullanılır. Elektromekanik termal anahtarların fonksiyonlarının listesi minimaldir.

Şunları yapabilirler:

1. Güç açık ve kapalı. Bu amaçla genellikle ayrı bir mekanik anahtar kullanılır.
2. Sıcaklığı, üzerine basılmış değerler veya bir kutu ile bir tekerlek aracılığıyla ayarlayın.. Tipik sıcaklık aralığı +5 ila +40 arasındadır. Sıcaklığın ne kadar yüksek olduğu, ısı tüketiminin arttığı açıktır.

Açıklığa kavuşturmak için: sıcaklığı korumak için enerji tüketimi elbette mutlak değeriyle değil, cadde ile sıcaklık deltası ile belirlenir. Caddede +15 ° C'de +10 caddede +10 cadde için +10 kalmanın maliyeti aynı olacaktır.

1. Harici termokuplun göstergelerine odaklanarak istenen sıcaklığı otomatik olarak koruyun.

dijital

Dijital termostatların işlevselliği, önceki tiple aynıdır.

Sadece üç fark var:

1. Manuel regülatörde yazdırılan numaraların yerine sıvı kristal ekran kullanılır.
2. Isıtmanın kapatılması, sürekli bir röleye değil, gürültüsüz bir transistör tertibatına atanmamıştır.
3. Çalışma sıcaklığını ayarlamak için sayısal tuş takımını kullanın.

Dijital termostatların, mekanik olanlardan daha hassas olduğu görüşü vardır. Bu sadece kısmen doğrudur: onlar üzerindeki dijital ekran sayesinde, istenen sıcaklığı ayarlamak daha kolaydır. Bununla birlikte, ne kadar doğru bir şekilde tutulur, belirli bir termal sensör için cihazın kalibrasyonuna bağlıdır ve regülatörün tipi ile ilgili değildir.

programlanabilir

Dijital ayarlamaya bir tane daha fonksiyon eklendi: günlük ve haftalık çalışma programını belirleme yeteneği. Örneğin, hafta sonları, eviniz gün boyunca + 20C'de ve gece +16'da muhafaza edilebilir; Aynı çalışma süresinde, boş bir daire sadece + 8C'ye kadar ısınacaktır.

Seçimin belli olduğu görülecektir: Programlanabilir bir kontrolör diğer termik anahtarlardan açıkça daha avantajlıdır. Ancak, cihazların maliyetini göz önünde bulundurmaya değer:

Eğer zorlu bir iklimde daha ekonomik bir cihaz yeterince hızlı bir şekilde ödediyse, bir kaç yüz kilovat saat içinde elektriksel ısıtma ile aylık ısı tüketimi ile geri ödeme süresi bir düzine veya iki yıla yükselecektir.

Uyumlu cihazlar

Termostata hangi ısı kaynaklarını bağlayabilirsiniz? Genel olarak, kendi dijital kontrolörleri olmadan doğrudan ısıtma cihazlarına. Tüm elektronik kontrol devreleri, harici bir termostatla kalıcı elektrik kesintilerine doğru tepki vermez.

Listede:

• Kablo ve film yerden ısıtma. Bu, en ekonomik elektrikli ısıtma tipidir: ısıtılan odanın hacmindeki en uygun sıcaklık dağılımı nedeniyle, konvektif ısıtma ile karşılaştırıldığında maliyetleri yüzde 30-50 oranında azaltabilir.
• Isıtıcılar.
• Yağ radyatörleri.
• Yerleşik ısıtıcılar ile kayıt yapar.

Cihaz tarafından tüketilen elektrik gücü sadece bir sınırlayıcı faktördür. Tipik bir termal röle, küçük bir odanın alanına karşılık gelen 3,600 watt'lık bir sınırlamaya sahiptir. Daha fazla tüketim ile, her biri kendi termostatıyla birlikte verilen birkaç bağımsız ısıtma cihazı kullanılmaktadır.

montaj

Tüm satılan termostatlar bağlantı kutusunda gizli kurulum anlamına gelir. Bir beton veya tuğla duvarda, bunun için delik 65 mm'lik bir taç tarafından seçilir; Kutu çimento veya alçı sıva ile kapatılmıştır. Alçıpan ile özel kutular kullanılır, her iki taraftaki kağıda sıkılır.

Termostatı açık olarak monte etmek mümkün mü?

Evet, ama birkaç rezervasyonla.

1. Sıradan bir dübel ile duvara vidalanan özel bir adaptör kutusuna ihtiyacınız olacak.
2. Kablo kanalındaki güç ve sıcaklık sensörü kablolarını çıkarmak daha iyidir.

Önemli bir nokta: yanıcı maddelerden yapılmış binalarda yangın önleme talimatı, yüksek gerilim kablolarının çelik borulara monte edilmesini öngörmektedir.

Termostatın standart montaj yüksekliği, zemin seviyesinden 90 cm'lik anahtarlarla aynıdır.

bağlantı

Bir regülatörü kendi ellerinizle bağlamak kolaydır - bulguların etiketlenmesini dikkatlice incelemek yeterlidir.

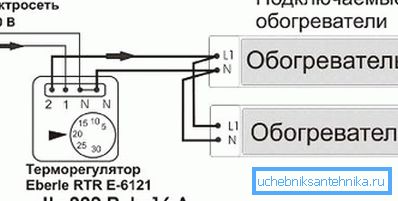

Gerekirse, bir çift terminale paralel olarak iki ısıtma elemanı bağlanabilir - eğer sadece toplam gücü termik rölenin kapasitesini aşmıyorsa.

Termal sensör

Sıcaklık sensörü nerede monte edilir?

Bu öncelikle ısıtma elemanının tipine bağlıdır.

1. Kablo ısıtmalı zeminde, PVC borunun içindeki şap içinde döşenir, bu da sensörün arızalandığında değiştirilmesine izin verir.
2. Bir film ılık zemin termal sensörü ile filmin altındaki alt tabakaya uyuyor. Hem sensörün kendisi hem de onu bağlamak için kullanılan tel genellikle oldukça etkileyici bir kesite sahip olduğundan, onlar için bir oluk seçmeleri gerekecektir.
3. Çeşitli yüksek sıcaklıklı ısıtma elemanları ile - konvektörler, ısıtma vb. - Sensör duvara monte edilir ve kalıplama, raf veya başka bir yolla maskelenir.

Tabii ki, bir termokupl için bir yer seçerken, sağduyu unutmamalısınız.

• Dekoratif kaplama, sıcaklık sensörünün yakınındaki serbest hava sirkülasyonunu engellememelidir.
• Direkt güneş ışığı ve taslaktan uzaktır.
• Sensörü, ısıtma cihazından yukarı doğru sıcak hava akışına monte etmemelisiniz. Bu durumda, ifadesi odadaki ortalama sıcaklıktan uzak olacaktır.
• Sensörün yüksekliğini yerden 90-120 cm'ye kadar yerleştirmek daha iyidir. Daha sonra okumaları öznel algınıza uygun olacaktır: zemin seviyesindeki +20, insan büyümesinin yüksekliğinde +28'e neden olabilir.

Bu arada: birçok programlanabilir termal anahtar kendi sıcaklık sensörleriyle birlikte verilir.

Sonuç

Okuyucuya sunulan tavsiyelerin, kendi elektrikli ısıtmasını kurarken ona yararlı olacağını umuyoruz. Her zamanki gibi, ekli video ek tematik materyaller içerir. İyi şanslar!
