Kendi elleriyle ısıtma kazanı yapıyoruz

Tabii ki, kendi elleriyle bir kazanın inşası, özel ev sahiplerinin çoğunun ilgisini çekmektedir, çünkü kendi paralarını korumak için etkili bir yoldur, ayrıca bir kişinin kendi başına bir şey yaparken aldığı ahlaki memnuniyetidir. Ve yüksek bir maliyet nedeniyle bir fabrika birimini satın almak her zaman mümkün değildir, çünkü bu tür ürünlerin fiyatları Rusya'nın ortalama ikametgahının ücretlerine uymamaktadır.

Şimdi bir tuğla ısı eşanjörü ile böyle bir ısıtıcı nasıl yapılacağını ve beraberindeki video klibe bakın.

Her şeyi kendimiz yapıyoruz

Genel bakış

• Isıtma kazanlarının tasarımı, büyük ölçüde, ünitelerinden çok farklı olabilir, ünkü sadece ünitenin gücünün ve türünün değil, aynı zamanda bireysel özelliklerinin de hesaba katılması gerekir.
• Her şeyden önce, ısı eşanjörünün, birbirine bağlı borulardan olabileceği gibi, çelik sacdan yapılmış boru ve kapların tasarımıyla, aynı zamanda aynı işlevi ve aynı gücü yerine getirmesiyle ilgilidir.
• Tabii ki, böyle bir düğümü kendiniz yapmak için, biraz tecrübeye ihtiyacınız var ve sadece deneyimli bir kaynakçı bir ısıtma kazanı (ısı eşanjörü) pişirebileceğinden, bu sektörde profesyonel becerilere sahip olmadığı için, bir uzmanı davet etmek daha iyidir.. Dikişin burada çok yüksek kalitede olması gerektiğini unutmayın, çünkü tank, bir mikrondan daha küçük olan boşluğa sızabilecek su içerecektir.
• Bir değirmenciyle (açı değirmeni) nasıl çalışacağınızı biliyorsanız, gözünüzün önünde bir ısıtma kazanı çekerek, ısı değiştirici parçalarını bağımsız olarak hazırlayabilirsiniz ve kaynak işini bir profesyonele emanet edebilirsiniz.. Ancak boyutları ve oranları doğru bir şekilde gözlemlemek çok önemlidir, aksi takdirde kaynak işçiliği, büyüklükteki tutarsızlık nedeniyle basitçe imkansız hale gelecektir.

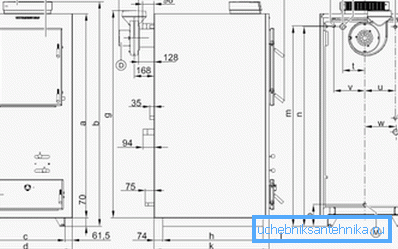

• Ayrıca burada bir soba setterinin ya da en azından bir tuğla ustasının becerilerine de ihtiyacınız var - tuğla yapımını yapmak zorundasınız, ve bazı kurallara göre, ısıtma kazanı çizimlerinin her biri farklı boyutlarından dolayı kendi özelliklerine sahiptir.

Not. Bağımsız bir şekilde ya da profesyonel bir kaynakçı yardımıyla yapabileceğiniz çeşitli tasarımlara göz atacağız.

Seçenek 1

Dikey raflar için kullanılacak içi boş profil. Eşleşen borunun çapına karşılık gelen yuvarlak delikler kesin - bu, ya elektrikli kaynak ya da bir gaz kesici ile yapılır. Bu, iki taraftan ve aynı zamanda, her biri ile, 60 mm profilin yan tarafında, 40 mm'lik bir düzlemde her biri 50 mm ve dört adet 40 mm'lik bir çapa sahip dört deliği keser.

Ayrıca, yapının alt kısmında, sıcak ısı taşıyıcısının sağlanması için alttan dönüş için (soğutulmuş su) ve karşı taraftaki karşı delikten çapı 50 mm olan bir yuvarlak delik kesilir.

Not. Kaynaktan sonra, her durumda, metal yüzeyinde sarkmalar olacaktır, ancak bu tür işler mümkün olduğunca açık ve hassas olmalıdır. Bu nedenle, düzlemdeki tüm düzensizlikleri öğütücü ile temizleyin ve gerekirse deliğin iç yüzleri yuvarlak veya yarı dairesel bir dosyayla işlemden geçirilmelidir.

Tüm boşluklar orijinal hallerine geri getirileceği zaman, yatay düz bir düzleme ihtiyaç duyacaksınız - tahta bir kalkan bile olabilir, tahtalardan dışarı atılabilir, yalnızca kıvılcımlara karşı korumak için suyla ıslatılması gerekir.

Talimat, önce ön ve arka duvarların montajını (kaynağını) ve sadece diğer elemanları monte etmenizi önerir. Bu iki panel birbirine tam olarak dik bir konumda monte edilir ve tüm borular kaynaklanır, sadece bu iş bir yardımcı ile daha iyi yapılır, böylece parçaları dik açıda sabitlemek mümkündür.

Çerçeve hazır olduğunda, dikdörtgen bir profil üzerinde açık uçlar hazırlayabilir ve yukarıda tartışılan besleme ve dönüş nipellerini kaynak yapabilirsiniz. Her şey - şimdi bir değirmeni ile dikişleri öğütmek ve içine su yazarak ve 1-2 saat bırakarak yapıyı sıkılık için kontrol etmelisiniz. Bu durumda, eğer iş tamamen kalitatif olarak yapılmazsa, dikişlerde karanlık noktalar göreceksiniz - bunlar sızıntılar.

Seçenek 2

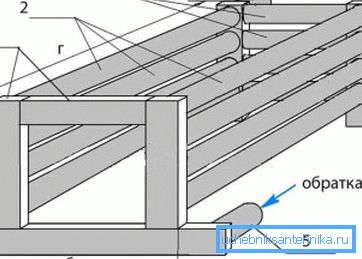

Not. 3-5 mm kalınlığa sahip ısıya dayanıklı çelik sac mevcutsa, ısıtma kazanı montajı, daha kesin olarak, ısı eşanjörünün montajı büyük ölçüde basitleştirilebilir.

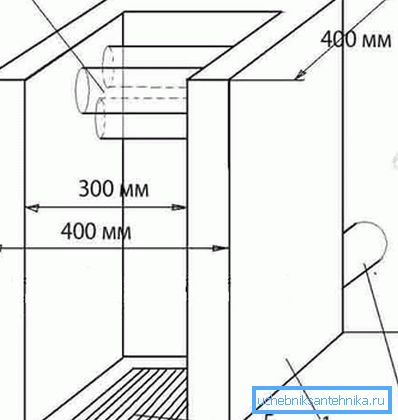

Aslında bu tasarım, detaylı yorumlara gerek duymaz, çünkü tüm yapı, birbirleriyle kaynaklanmış, birbirleriyle boru şeklinde profiller aracılığıyla iletişim kuran, neredeyse tamamen tabaka (kapasite) içerir.

Ve tabi ki, önden ve arkadan, soğutucu madde tedariki ve geri dönüşü için bağlantılar var. Ürünün basit görünmesine rağmen, kaynak çalışmaları bir profesyonel tarafından tekrar yapılmalıdır, aksi takdirde dikişlerin sızması riski olacaktır.

Not. Bu tasarımın boyutları fırının boyutuna bağlı olarak değiştirilebilir. Ancak aynı zamanda, boru şeklindeki profilin kesiti ve çelik sacın kalınlığı değişmeden kalmalıdır.

montaj

Soba döşemesinin kuralları ve parametrelerine daha fazla odaklanmayacağız, çünkü bu oldukça geniş bir konu ve ayrı bir makalede vurgulanması gerekiyor - genel hükümlere bakacağız.

Yukarıda bahsettiğimiz gibi, ısıtıcının boyutları değiştirilebilir, ancak bu durumda, sobanın boyutları 90-100m'yi geçmeyen bir kır evi veya yazlık için oldukça uygundur.² standart (radyatörler) ısıtma sistemi ile. Bu nedenle, ısıtma cihazlarının her birinde 7-8'den fazla bölüm olmayacak, sistem iki boru olacak ve ikinci bir devre (ısıtmalı zemin) olmayacaktır.

Başarısız olarak, fırın beton bir temele dayanmalıdır ve tüm parametreler dikey ve yatay, yani 90 derecelik açıya uymakla kesinlikle uyumlu olmalıdır. Isı eşanjörü, üst kısmı besleme devresinden en az 10 mm olacak şekilde ayarlanmalıdır - bu, sistemdeki hava trafiği sıkışmasını önlemek için yapılır.

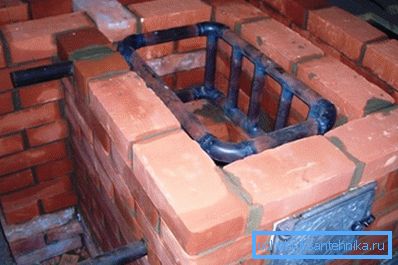

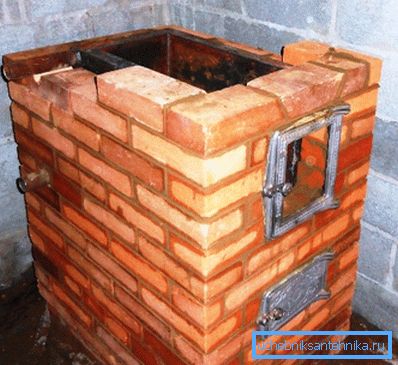

Isı eşanjörü etrafında dikilen duvarların döşenmesi, en az 20-30 mm (yarım tuğla) ile yüksekliğini aşmalı ve binanın üst kısmı, yazlık evler ve kır evleri için çok uygun olan dökme demir pişirme demirden soba ile kaplanmalıdır. Aynı zamanda, dökme demir plaka, kurumun önleyici temizliğine erişim sağlamak için kolayca çıkarılabilen bir parça (kapak gibi) olmalıdır - bu, ünitenin verimliliğini büyük ölçüde artırır.

Dikey inşaat

Kalorifer kazanı sadece ısıtma devresi için tasarlanmışsa, o zaman ocağın üstünde bir ocaklı bir ocak olacak ya da hiç olmayacak bir dikey dar tasarım kullanabilirsiniz. Bu tip bir yapı için, seçenek 2'de tarif edilen aynı ısı değiştirici kullanıldığında, sadece boyutlarının fırının boyutuna göre özelleştirilmesi gerekmektedir.

Ekonomik seçenek

Bu seçenek, ısıtma kazanının bodrum katına veya zemin katına yerleştirileceğini gösterir - bu, kazanın alt kısmı ile baca üst kısmı arasındaki farkı gözlemlemenizi sağlar, bu da en az 7m olmalıdır!

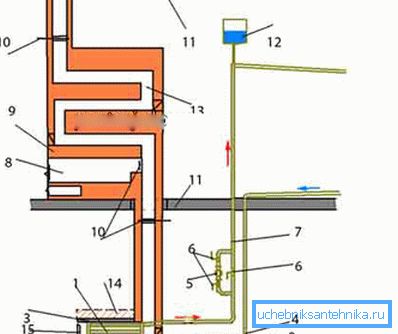

Çizime dikkat edin - kazan bacalarında (üstte) ya soba veya kalorifer kalkanı var, kazan ise sadece soba veya blendaj altında olmalıdır. Alt satır, kazan bacasının fırın taslak sisteminden geçmesidir. Kazanlı ocak kutusunun çıkışında, kazan kullanıldığında kapalı olan ve fırının çalışması sırasında açılan bir valf monte edilmiştir.

Sonuç

Sadece genel hükümlere, kendi ellerimizle bir ısıtma kazanının nasıl yapıldığına dikkat ettik ve hatta bunlar en çok aranan seçeneklerden sadece birkaçıydı. Aslında, birçok farklı şema ve yöntem vardır ve bunların her biri ayrı bir makalede düşünmeye değerdir.
