Kendin pişir ısıtma sobaları: işin tüm ana aşamaları

Yüksek teknolojili yüzyılımızda modern ısıtma sistemleri ve cihazlarının birçok çeşidi olmasına rağmen, soba ısıtması hala popülerdir. Doğal “yaşam” sıcaklığını verir, inşaatı oldukça basit ve pratiktir.

İyi inşa edilmiş bir soba, gerçek bir aile ocağı haline gelebilir, etrafındaki tüm hane halklarını birleştirir ve bir eve sersemlik ve rahatlık getirir. Makalemiz, ısıtma fırını kendiniz nasıl katlayacağınıza adanmıştır.

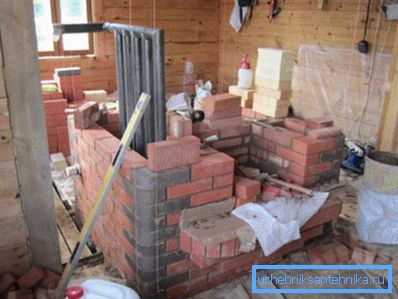

Dikkat edin! Bunu yalnızca duvarcılıkta tecrübeniz varsa ve en azından ısıtma cihazlarının yapım teorisini biliyorsanız yapmalısınız. Gerekli bilgiye sahip değilseniz, işi profesyonellere emanet edin.

Isıtma cihazları çeşitleri

Fonksiyonel özellikleri için birkaç ana tip tuğla soba vardır.

işlevselliği

1. Isıtma üniteleri sadece binanın ısıtılması için üretilmiştir. En hızlılar çünkü onların inşaatı en basit olanıdır.

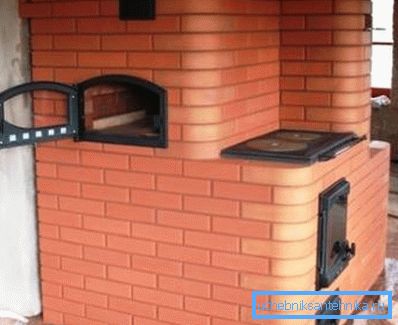

2. Isıtma ve pişirme ocakları çok pratik ve kullanışlı. Onlar sadece evi ısıtmakla kalmıyor, aynı zamanda yemek pişirmeyi de mümkün kılıyorlar. Bunu yapmak için, bir ocak ve bazen fırın ile donatılmıştır.
3. Şömine sobaları kompakttır, bu nedenle yer tasarrufu sağlar. Aynı zamanda evde verimli ısıtma ve özel bir konfor sağlarlar. Ek olarak, endüstriyel analoglar, örneğin, Bavyera ısıtma fırınları, uzun yanma birimleridir ve sık sık yakıt depolanmasını gerektirmez.

Birimlerin şekli de farklı olabilir. Kare, yuvarlak, dikdörtgen, üçgen (açısal) cihazlar vardır. Bu size, odanın özellikleri için en uygun seçeneği seçme şansı verir.

Dikkat edin! Hangi birim tipini seçtiğiniz önemli değildir, temel gereksinimlerden biri komple yangın ve hijyen ve hijyen güvenliğidir. Ocağı döşerken, bunu çok dikkatli takip etmek gerekir.

Tasarım özellikleri

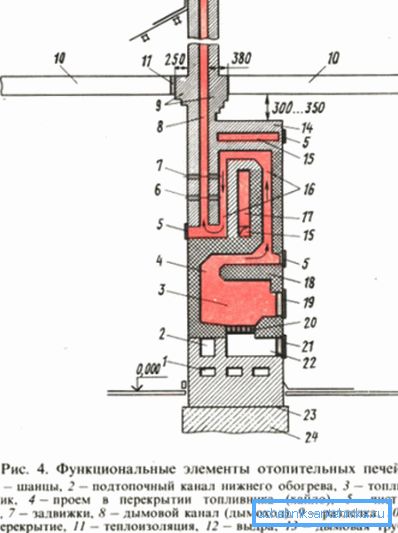

Isıtma fırınının tasarımı çok basittir. Vücudu bir yakıt odası, bir kül tablası ve bir bacadan oluşur.

Ocaklı birimler için, bu listeye bir ocak, bazen bir fırın ve suyu ısıtmak için bir tank eklenir.

1. Yakıt haznesi, ısıtma cihazlarının ana düğümüdür. Cihaza maksimum performans sağlamak için, belirli bir tür yakıtın mümkün olan en yüksek miktarını içermelidir.

Fırının boyutları farklıdır, ilk olarak, kullanılan yakıtın türüne bağlıdır. Örneğin, yakacak odunun altında, bu şantiyede 40/100 santimetre yüksekliğe sahip olmalıdır. Sobanın gerekli performansı ve tek seferlik bir yakıt imi numarasının istenen miktarı da önemlidir.

Talimat, yakıt odasının sadece ateşe dayanıklı tuğlalara konması gerektiğini uyardı. Ayrıca, duvarlarının kalınlığı, yarım tuğladan daha az olmamalıdır.

1. Kül tavasının ana amacı külü toplamak ve yakıtı havaya vermektir.. Doğrudan ızgara altına yerleştirilir ve bir kural olarak bir mandallı bir kapı ile donatılmıştır. Tipik olarak, kül odasının yüksekliği üç tuğlaya eşittir.
2. Baca, ocaktan soba yanma gazlarını tahliye etmek için tasarlanmış bir ünitedir.

Dikkat edin! Cihazı tasarlarken ve ısıtma fırınlarının çizimlerini çizerken, bacaların çok fazla bükülme ve dönüş yapması istenmeyen bir durumdur. Yanma ürünlerinin hareketine karşı direnci artırırlar. Sonuç olarak, ısıtma verimliliği azalır.

Ünitenin yeri ve bunun temeli

Kendi ellerinizle ocağın ısıtılması ile düşünmek, cihazın kurulumu için doğru şekilde siteyi seçiniz.

1. Ünite odanın ortasına yerleştirilirse, ısı çıkışı daha yüksek olacaktır. Odayı ısı enerjisini eşit bir şekilde vererek, havayı dört taraftan anında ısılandırabilecektir.

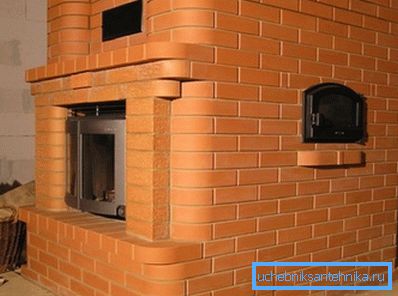

2. Cihaz için bir duvar bölümü seçildiğinde, bu arada, bu tür bir çözüm en yaygın olanıdır, o zaman kapılardan ve pencerelerden gelen sokak (tedarik) havasının konveksiyon akışı odanın etrafında daha aktif hareket edecektir. Bundan dolayı, konutların havalandırılması gelişecektir.

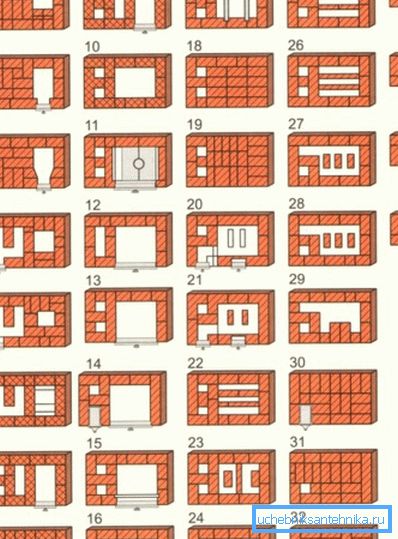

3. Isıtma fırınının serme paterni, yanma odasının kapısının yerini dikkate almalıdır. Burada uygun olması gerektiği dikkate alınmalıdır, böylece tüm odaya yakıt, kirli küller ve kurumlar taşınması gerekli olmayacaktır.

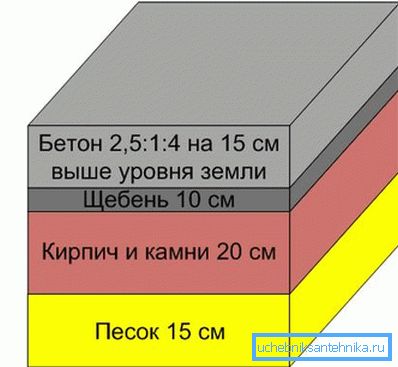

4. Sobanın altındaki tabana göre, beton olmalı. Zeminler bu malzemeden yapılmışsa, görev basitleştirilmiştir. Taban ahşap ise, cihazın altında ayrı bir temel dökmeniz gerekir. Bu durumda, temel, sadece sobadan değil, aynı zamanda baca duvarlarından da yük üzerinde hesaplanmalıdır.

Soba montajı

Isıtma fırınları nasıl döşenir.

Duvar karışımı hazırlanması

Isıtıcının düzgün çalışabilmesi, dayanıklı, güvenli ve güvenilir olması için, her şeyden önce yüksek kaliteli duvar harcı yapmak gerekir. Refrakter chamotte kili ve kuvars kumu ile hazırlanmıştır.

Karışımı hazırlamak oldukça basittir.

1. Öncelikle gerekli miktarda şamot kilini alın ve suyla doldurun. O yüzden ısınıyor.
2. Daha sonra, bir elek içinden geçmek, sonra kil "süt" kıvamına kadar su ile karıştırmak gereklidir.
3. Son olarak, gerekli miktarda kuvars kumu eklenmiştir.
4. Sonuç güçlü, viskoz ve dayanıklı bir duvar karışımıdır.

Isıtma fırınlarının kurulumu gerçekleştiğinde, iyi yapılmış bir çözüm cihazın kalitesinin anahtarıdır. Aksi halde hataların maliyeti çok yüksektir. Ünite verimli çalışmayacak, uzun süre dayanmayacak ve sadece çökecek.

Cihazın yapım aşamaları

Isıtıcının döşenmesine başlanması, altındaki temel boşaltma tarihinden itibaren 28 gün sonra olmalıdır. Beton taşının tamamen kristalleşmesi için bu kadar zamana ihtiyaç vardır. Isıtma fırınlarının yetkili şemaları bu durumu dikkate almalıdır.

Bu süre zarfında gerekli tüm malzemeleri satın almak gerekir: kapılar, ızgara, baca boruları, pişirme yüzeyi vb.

Ünitenin kurulumu aşağıdaki adımlara ayrılabilir.

1. Her şeyden önce, bir kül odası ve kapakların birincinin alt kısmı (bir rulo ile) konur. Bu aşamada, bu tür işler için en uygun özelliklere sahip olağan kum-kil karışımı kullanılır.
2. Tuğla işlerinde aynı zamanda kapı külü takılmalıdır. Galvaniz çelik tel ile sabitlenmelidir.
3. Kül haznesinin üstüne bir ızgara rendesi monte edilir.
4. Sonra ateş kutusu yerleştirmeye başlayabilirsiniz. İçinde, bir tuğlanın çeyreğinde ("kenarda") döşenen chamotte blokları ile ortaya çıkar. Bu aşamadaki çözüm zaten şamot kil ve kuvars kumu yapılmıştır.
5. Aynı zamanda, yanma odasının kapısı duvarlara yerleştirilir ve tel ile sabitlenir, ayrıca 5 milimetre kalınlığa sahip bir çelik levha ile sabitlenir.

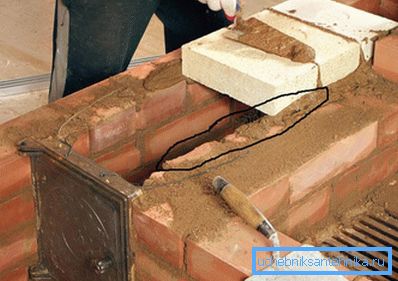

1. 12. sıra tuğla seviyesinde, ocak kutusu üst üste gelir.

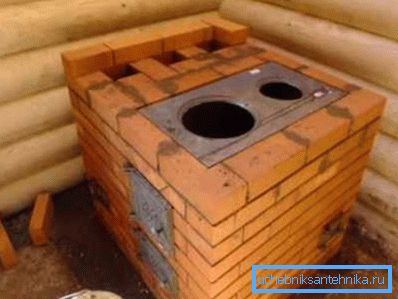

2. Sonra ocak halkaları ile ayarlayın. Kabarcık seviyesi kullanılarak monte edilmeli, böylece yatay olarak yerleştirilmelidir.
3. Ünitenin sol tarafında, ilk davlumbazın kurulumu devam ediyor ve yaz bacası için kanalın kurulumu başlıyor.
4. Fayansların montajından sonra pişirme haznesi duvarları artmaya başlamalıdır. Sol tarafta alt kapağı koymaya devam edin.
5. Pişirme boşluğunun köşesinde (iç kısımda), ocak, sobanın erimesi için kullanılan yazlık çalışma için monte edilmiştir.
6. 20. sıra tuğla seviyesinde, kapakların ilkini ve pişirme odasını kapatmak gerekir.

1. Yaz kursu, kaldırma kanalı ve yemek odası için havalandırma delikleri için duvarda delik bırakmayı unutmayın. Bu durumda bloklar için metal köşelerden destek koymak gerekir. Böylece tasarım daha dayanıklı ve güvenilir olacaktır.
2. Pişirme boşluğunun portalı en iyi menteşeli baca kapıları ile engellenir. Kapıların ısıya dayanıklı camdan yapılmış ek parçalar ile donatılması arzu edilir. Daha sonra açık ateşin estetiğine hayran olmak için yakıtın yanmasını kontrol edebilirsiniz.
3. Davlumbazların alt kısmını ve pişirme haznesini iki tuğla sıra ile bloke ettikten sonra, üst kapağın kurulumuna devam edebilirsiniz.
4. Aynı zamanda, en uygun noktalarda, kurumdan çıkarmak için temizleme deliklerini kapılarla bırakmayın.
5. Üst başlığın duvarları hemen hemen duvarın üstüne yerleştirilmelidir. Ayrıca, ünitenin üst kısmı iki tuğla sırası ile üst üste gelir.
6. Cihazın yalıtımını iyileştirmek için, lento ile ünitenin üst kısmı arasındaki boşluk, bazalt yünü gibi bir yalıtımla doldurulmalıdır.
7. Kendi elinizle bir ısıtıcı soba yerleştirirken, estetiği unutmayınız. Bu nedenle, sobanın üst kısmının çevresi üzerinde dekoratif bir kemer yerleştirebilirsiniz.
8. Sonraki baca borusu monte edilir.

Dikkat edin! Baca tuğladan çıkarıldığında en iyi seçenek. Asbestli çimento veya metalden yapılmış bir egzoz borusu çalışma sırasında yanabilir.

Sonuç

Isıtma sobasının bağımsız kurulumu oldukça karmaşıktır. Ancak, tamamen yapılabilir bir süreç. Burada önemli olan, ısıtma fırını için kullanılan prosedürlere sıkı sıkıya bağlı kalmak, acele etmemek ve ünitenin tüm güvenlik gereksinimlerini de hesaba katmaktır.

Makalede yayınlanan video işinizde size yardımcı olacaktır.
