Kendinden ısıtmalı kazanlar: ünite tasarımını nasıl

Bir ülkede, genellikle soğuk mevsimde ısıtmanın acil bir sorunu vardır. Konvansiyonel kömürle çalışan veya odun yakan sobalar çok verimli değildir: yakıt maliyetleri irrasyoneldir, kurum ve külün giderilmesi çok zaman alır ve odalarda sıcaklık düşüşü vardır. Sesli sorun için mükemmel bir çözüm ısıtma kazanı olacaktır.

Bu tür üniteler fırınlardan daha modern ve verimlidir. Yeterli güce sahip olan cihaz, sadece konut inşaatını değil, aynı zamanda endüstriyel, ticari bir binayı da ısıtabilir. İstenirse, böyle bir ünite elle yapılabilir.

Isıtma için kazan nasıl

Tüm ısıtma kazanları aynı prensibe göre düzenlenmiştir - yanma yakıtı ısı eşanjörüne ısı enerjisini aktarır. Isı taşıyıcıyı ısıtır - su, yağ, antifriz (ayrıca bkz. Isıtma radyatörlerinin hesaplanması: termal enerji ihtiyacı ve bölüm sayısı).

Birimin etkinliği için iki gösterge vardır.

1. Yakıt yanık seviyesi. Yanma atığıyla birlikte yetersiz oksijen kaynağı sıvı yakıt buharlarını veya piroliz gazını temizlediğinde ve yanma sırasında çok fazla enerji verebiliyorsa, ev yapımı ısıtma kazanı değiştirilmelidir.
2. Eşanjör cihazı. Yanma odasının ve su tankının temas alanı ne kadar fazla olursa, belirli bir süre için yanıcı ısı taşıyıcıdan daha fazla ısı enerjisi aktarılır.

Dikkat edin! Bu temelde yanma atığının sıcaklığı mümkün olduğunca düşük tutulmalıdır. Bu göstergenin düşüşü ile kazan verimi artar. Ayrıca, bacadaki sıcaklık ne kadar düşük olursa, o kadar dayanıklı olur ve ünitenin çalışması daha güvenlidir.

Cihaz tasarımı seçimi

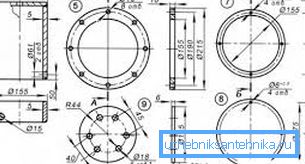

Ev tipi ısıtma kazanlarının çizimlerini yaparken, bulunduğunuz bölgedeki malzeme ve belirli bir yakıt türü, bunların görünümünü ve çalışmasını etkileyecektir.

1. Malzemelerin bulunabilirliği. Isıya dayanıklı çelik, normal paslanmaz çelikten ısıtma üniteleri için daha uygundur. Ama ikincisi daha sık kullanılır. Önemli olan, malzemenin kolayca erişilebilir olması ve fiyatının daha düşük olmasıdır.
2. İşleme yeteneği. Dökme demir tencere evde yapamaz.

Bu nedenle, ev yapımı katı yakıtlı kazanlar yapıldığında, bunlar için en yaygın malzeme sacdır.

1. Çeliğin kalınlığı 4/5 mm olmalıdır. Bir öğütücü, gaz veya elektrik kaynağı ile idare edebilirsiniz.
2. Cihaz, seçilen yakıtın türüne bağlıdır.
3. Tasarım, devredeki suyun sirkülasyon yönteminden etkilenir.
4. Talimat, suyun doğal konveksiyonla sirküle edilmesi için, büyük bir tank yüksekliğinin ve ağızlıkların büyük bir enine kesitinin ve ayrıca ısıtma devrelerinin gerekli olduğunu not eder. Çapları ne kadar küçük olursa, hidrolik direnç de o kadar yüksek olur ve dolaşım oranı o kadar düşük olur.
5. Pompayı yerleştirirseniz, suyun akış hızını artıracak, böylece boruların enine kesiti ve tankın yüksekliğinin daha az olmasına imkan verecektir.

Ev için ev tipi ısıtma kazanları monte edildiğinde, birkaç tavsiyeyi hatırlamaya değer.

1. Isıtma devrelerini ve ünitelerin nozullarını en az 32 mm kesitli borulardan yapmak daha iyidir.
2. Pompa kapatıldığında, soğutma sıvısının akış hızı azalır, sıcaklığı artar. Bu nedenle, ısıtma devresi galvanizli borulardan yapılmalıdır. Plastiğin analogları (yüksek sıcaklıklara karşı direnci düşüktür), güçlendirilmiş olsa bile, kullanmamaları daha iyidir.

Birim türleri

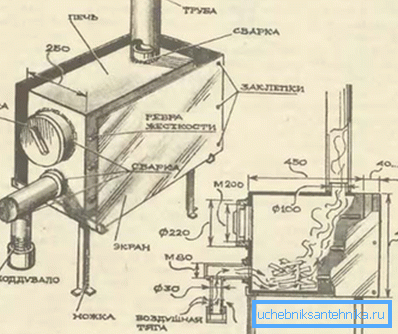

En yaygın odun kazanları.

Ağaç agregaları

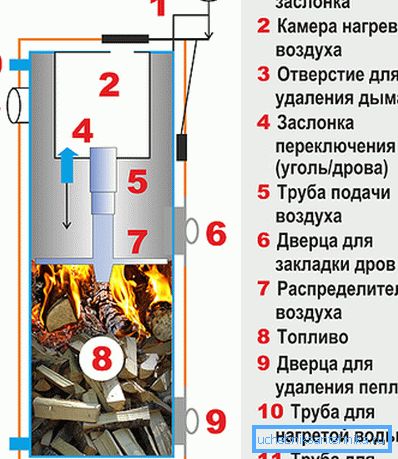

1. En basit ev yapımı ahşap ısıtma kazanı, daha küçük olanı daha büyük olan iki silindir şeklindedir.
2. İç yapı bir ocaktır ve dış kısım bir su deposudur.
3. Kaynak işlemini en aza indirmek için, ünite gövdesi olarak kalın duvarlı geniş kesitli bir boru kullanılması mümkündür.
4. Ahşap üzerindeki ev tipi ısıtma kazanı, bu veya diğer malzemelerin mevcudiyetine bağlı olarak farklı boyut ve şekillerde olabilir. Böylece, silindirik bir su tankının içine kaynaklı bir dikdörtgen fırın monte edebilirsiniz. Bir seçenek olarak - fırında boylamasına veya enlemesine yerleştirilmiş bir dizi borudan bir bobin veya ısı değiştiricisi yerleştirmek.
5. Odun kazanları her türlü katı yakıtta depolanabilir. Onlar için uygun kömür, pelet, düzenli yakacak odun, kuru turba briketler vb.

Bu tür cihazların ana dezavantajı düşük verimliliğidir.

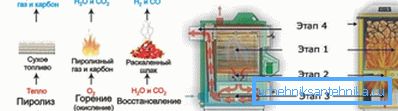

Piroliz analogları

1. Bu tür kazanlarda, 200/800 ° C sıcaklıkta ve sınırlı bir oksijen kaynağı olduğunda, odun yanma sırasında ısı yayar ve piroliz gazı ve odun kola dönüştürülür. Ayrıca, hava, ısıtılmış gaza karışır ve bu da maddenin çok miktarda termal enerjinin salınmasıyla tutuşmasına neden olur.
2. Bunun sonucu,% 92'ye ulaşan cihazların yüksek verimliliğidir. Yakıt ünitesinin bir bölümünde 10/12 saat çalışabilir. Normal ev yapımı katı yakıtlı kazanın 4 saatlik bir göstergesi vardır.
3. Ünitedeki yakıt minimum miktarda atık ile yanar. Gazın yakılması otomasyon ile düzenlenebilir.

Dikkat edin! Yakıtın gaz halindeki ve katı kısımları ayrı ayrı yakıldığında, odunun nem içeriği artar. Büyük hacimde su buharı içeren% 30'dan fazla bir gazın önemi yok.

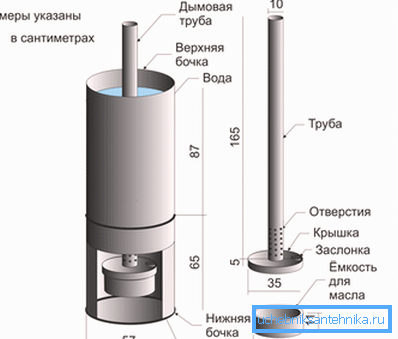

Atık yağ üniteleri

Çalışmak için ilginç kazanlar. Yanmadan önce yağı buharlaştırırlar. Ünite çalışma sıcaklığına ulaştığında, ısıtılmış palete damlayan su anında anında yanar ve ısı değiştiriciyi ısıtır.

Bu ünitelerde yakıt olarak dizel kullanabilirsiniz.

Elektrik ekipmanları

Isıtma için ev yapımı elektrikli kazan, tasarımda çok basittir. Büyük kesitli borunun içinde ısıtıcı vardır. Geri dönüş borusu aşağıdan mahfazaya kaynaklanır, besleme üstte monte edilir.

7 kW'dan fazla kapasiteye sahip elektrikli kazanların 220 voltta şebekeye bağlanmasına izin verilmediğine dikkat edilmelidir.

380'deki voltaj her yerde değil.

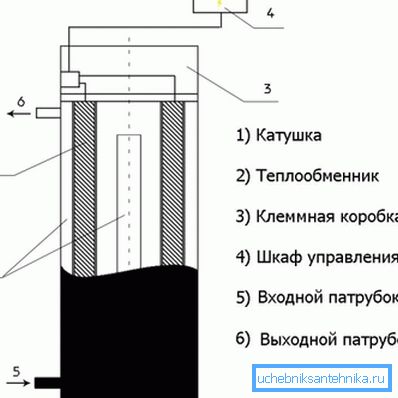

1. Daha karmaşık ev yapımı indüksiyon ısıtma kazanı.

1. En basit tasarımı kalın duvarlı bir plastik borudan oluşur. Emaye tel 100 turda sarılır.
2. 15 A'lik bir akım (çıkış) olan bir kaynak invertörüne bağlanır.
3. Kasanın içinde vorteks akımıyla ısıtılan elemanlar vardır - düzeltici çelik çubuk veya kalın tel.
4. Dönüş borusu gövdeye aşağıdan ve yukardan beslemeye bağlanmıştır.
5. Devre soğutucu ile doldurulur ve ünite güç kaynağına bağlanır.
6. Böyle bir cihaz için pompa gerekli değildir. Dolaşım, ısıtılmış suyun konveksiyonunu sağlar.

Sonuç

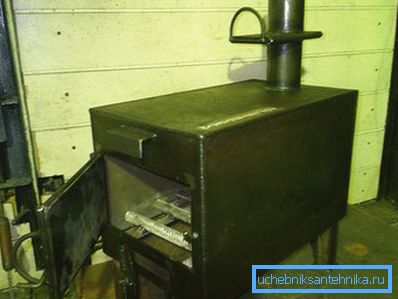

Isıtma kazanları bağımsız olarak yapılabilir. Bu tür cihazlar fırınlardan çok daha verimlidir ve ısıtma sisteminin performansını artırabilir (ayrıca bkz. Kendiliğinden Isıtmalı Isıtma Sistemi: Cihazın Özellikleri).

Makaledeki video hala çok ilginç şeyler içeriyor.
