Kızılötesi yerden ısıtma nasıl yapılır

Modern teknolojik çözümler, konut tesislerinde temel olarak yeni ısıtma yolları bulmayı mümkün kılmaktadır. Yakın zamana kadar, merkezi veya bireysel kazan ısıtma sistemleri genel olarak erişilebilir olarak kabul edildi. Teknik inovasyon ve geleneksel ısıtma yöntemleri metotları için layık bir yer değiştirme, zemini ısı biriktiren ve ısı yayıcı bir yüzey olarak kullanan yenilikçi ısıtma yöntemlerinin ortaya çıkmasıydı. Bu kızılötesi yerden ısıtma teknolojisidir. Kendi ellerinizle kızılötesi yerden ısıtmanın nasıl yapıldığını size söyleyeceğiz.

Özel özellikler

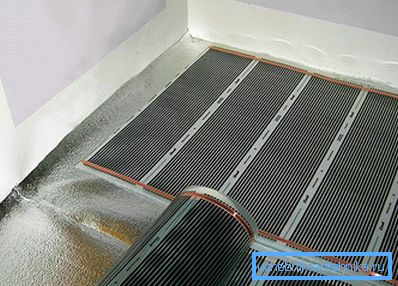

İlk önce su tabanlarının yapımı ve bir süre sonra - elektrik kablo ve çubuk sıcak zemin türleri geldi. Ve nispeten yakın zamanda, yüksek teknoloji ürünü bir IPO - kızılötesi film ısıtıcısı geliştirildi. Bu tasarımın ısıtma zeminleri, duvarları veya tavanları çeşitli avantajlara sahiptir:

• Diğer ısıtma yöntemleri ile karşılaştırıldığında düşük, enerji tüketimi 1m başına 15-55 W / saat, yapımda kullanılan yüksek karbonlu ısı iletkenliği nedeniyle, bir sıcaklık kontrol cihazının kullanımı ve rahat çalışma ve sessiz çalışma sağlar.
• Elektriksel devre elemanlarının paralel bağlantısı sayesinde yüksek güvenilirlik. Bir ısıtma bölümü yandığında, geri kalanı düzgün çalışmaya devam eder.
• Film yapısını hemen hemen her malzeme ile kaplayabilirsiniz: laminat, ahşap parke, halı, alçıpan veya kompozit.
• Özel profesyonel becerilere sahip olmayan herhangi bir ev ustası tarafından yapılabilir pürüzsüz bir yüzeye kolay kurulum. Çentiklerin olmaması, zıvanaların ve olukların döşenmesi, özel bir alet - perforatör ve duvar kirişi kullanılmasını gerektirmez.

Halka arz

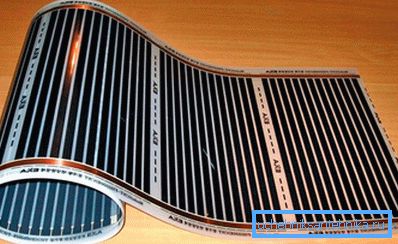

Isıtma tabakasının döşenmesi için 0,2-0,4 mm kalınlığında termal film kullanılır. 50-100 cm genişliğinde ve 50 m uzunluğunda rulolar halinde satılmaktadır.

Filmin paspaslara kesilmesi, yüzeye uygulanan özel kesim çizgileri kullanılarak yapılabilir, bu tanımlama herkese açıktır, bu nedenle keserken, kesilmesi kesinlikle yasak olan ısıtma şeritleriyle karıştırmak zordur.

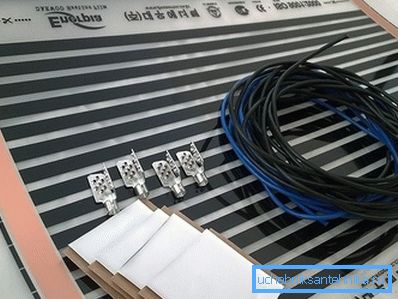

Film, ısıtma elemanlarından oluşur - gümüş kaplı bakır lastiklerle bağlanan 1,5 cm genişliğinde şeritler. Her ısıtma elemanının içinde, elektrik akımının geçişi sırasında kızıl ötesi radyasyon yayan grafit bazlı karbonlu karbon macunu bulunur. Radyasyon spektrumu, insan gözünün görünür menzili dışındadır. Yayıcı tabakası, her iki tarafta, 130 ° 'lik bir erime noktasına sahip, yanmaz polimer yoğun katmanları ile güvenilir şekilde lamine edilir. Ultraviyole ışığı iletir ve nem, mekanik arıza veya elektrik devresine karşı güvenilir şekilde korur. Satın alınan film kaplamanın alanı aşağıdakilere göre seçilir:

• Ana ısıtma için odanın alanının% 70-80'inden daha az olmamalıdır.
• Isıtma veya yedek ısıtma için alanın% 30-40'ı.

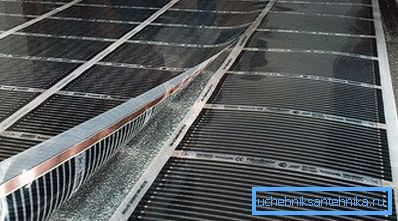

Aşamalı kurulum ve ısıtma sistemi kurulumu

Döşeme eşit bir şekilde yapılır. Kendiliğinden yayılan katlar tesviye için kullanılır, düzensizliklerin izin verilen büyüklüğü ± 3 mm, seviye ölçümler için kullanılır. Çimento ve kum deniz feneri yöntemiyle düzleşmek mümkündür, bundan sonra yüzey kir ve tozdan arındırılmalıdır.

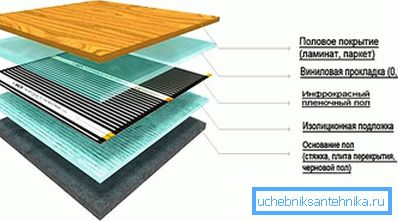

Ardından, 50 mikron kalınlığında özel bir malzeme veya plastik film su yalıtım tabakası yerleştirmeniz gerekir.

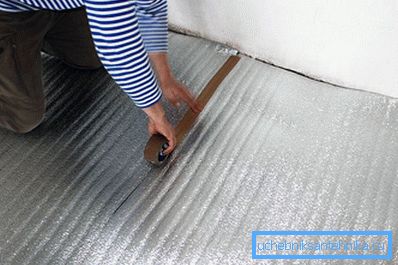

Isı kayıplarını en aza indirmek için metalize metalize substrat, polietilen köpük veya polipropilen filmden ısı yalıtımı yapılması gerekmektedir. Yansıtıcı tarafa uyuyor. Reflektif folyo tabakası ile tabakanın kalınlığı 3-5 mm olmalıdır.

Zeminler seramik fayanslarla kaplıysa, kaplanmamış bir teknik mantar kullanılır.

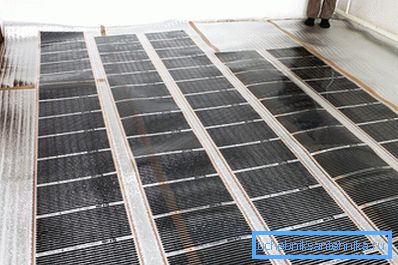

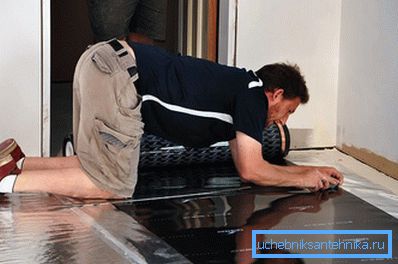

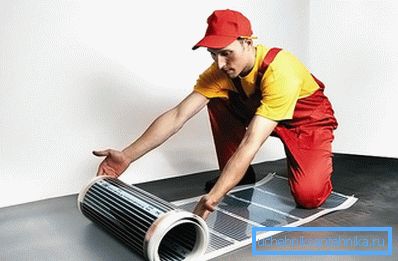

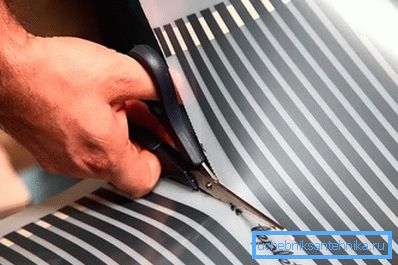

Daha sonra, IPO'yu makasla önceden çizilen çizime göre gerekli uzunlukta paspaslar halinde kesiniz, her bir duvarın mesafesinin yaklaşık 20 cm olması gerektiğini göz önünde bulundurarak, 5 ila 10 mm'lik bir mesafe ile birbirlerinden ayrılınız (üst üste gelmesine izin verilmez), böylece bakır lastikleri altta olacak şekilde. Şeritler, güç sağlanan bir soket ile duvara doğru yönlendirilmelidir. Bu duvar boyunca, tasarruf sağlamak için elektriksel jumperlar yapılır ve ayrıca bir sıcaklık sensörü de kurulur.

Aletlerin filme düşmesine izin vermeyin. IPO'ya zarar vermemek için paspaslara saldırmamak daha iyidir.

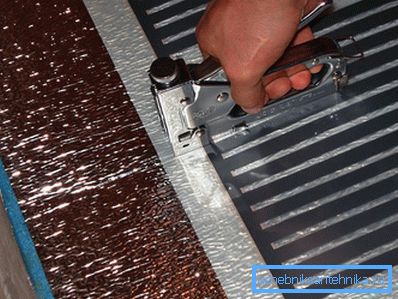

Daha sonra yapıştırıcıların yapıştırıcı bant ile sabitlenmesi gerekir ve kesilmiş bakır baraların yerleri ürün ambalajında ​​bulunan bitüm şeritleri ile yalıtılır.

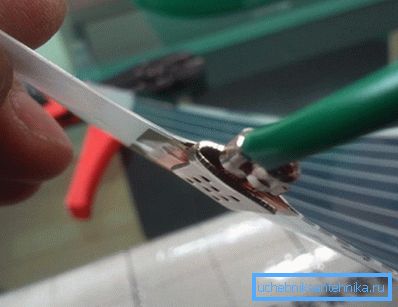

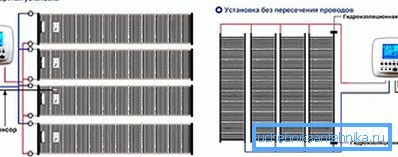

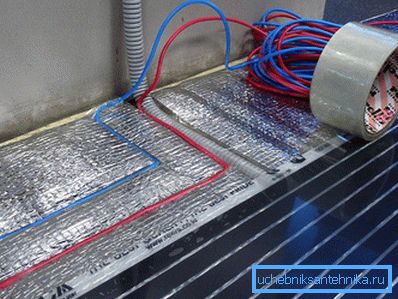

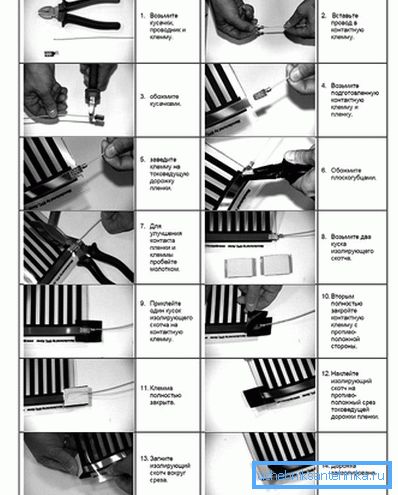

Elektrik şebekesindeki paspaslar elektrik kablolarıyla paralel olarak bağlanır - uçlarda klipsli jumperlar. İzolasyon tellerden çıkarılır, terminal gövdesi takılır ve sıkıştırılır ve kıvrılır. Kelepçenin paspaslar üzerindeki tel ile doğru bir şekilde konumlandırılması gerekir. Kelepçenin bir tarafı IPO'nun içine girmeli, diğeri dışarıdaki bakır barakada olmalıdır. Kelepçe, her iki tarafta pense ile preslenir. Temas yerleri bitüm mastik tarafından izole edilir.

Kullanılan tellerin çapı, paralel bağlanan hücrelerin güç tüketimine göre hesaplanır. Bunu yapmak için, 1 m başına IPO'nun beyan edilen güç derecesi² kare ile çarpılır. Sonuç olarak, I = P / U şebeke gerilimi ile bölünen toplam gücü elde ederiz. Özel tablalar için, jumperın kesitinin çapını akımın büyüklüğüne göre belirleriz. Benzer şekilde, besleme kablosunun çapı seçilir. Örneğin, tüm 1.5 kW mats-hücrelerini bağlamak için, 1,5 mm'lik bir bakır tele sahip olmak yeterlidir.

Filmin altında veya 1-2 cm derinlikte zemine ısı yalıtım kaplamasında sıcaklık sensörlü bir boru monte edilir. Sıcaklık kontrol cihazına bağlanır. IPO'ya besleme gerilimi, devrenin çalışması / kapatılması sırasında bir sıcaklık sensörü aracılığıyla sağlanır.

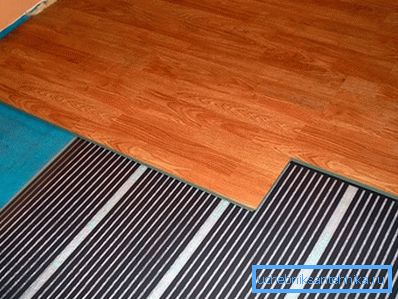

Kurulumdan sonra, sisteme bir test bağlantısı yapılır. Şebeke gerilimi girişe uygulanır ve tüm paspasların düzgün ısıtılması kontrol edilir. Sorun varsa, bu aşamada ortadan kaldırılır. Isıtma sistemi çalışmaya hazırdır. Şimdi finiş kaplamayı yerleştirmeye başlayabilirsiniz. Böylece, bu odalarda kalmak için rahat koşullar yaratarak, soğuk bir balkon veya sundurma bile yalıtmak mümkündür.

video

Kızılötesi döşemeyi yerleştirme bilgisini tamamlamak için sizi videoyu görüntülemeye davet ediyoruz:
