Laminatın altında sıcak bir zemin nasıl döşenir

Modern zemin lamine kaplamaların klasik ahşap kullanılarak elde edilen termal denge seviyesini sağlamadığı bilinmektedir. Bu nedenle, bu tür kaplamaların döşenmesi, genellikle, aşağıdaki tasarımlara sahip olabilen, alttan ısıtma sistemi olarak adlandırılan özel bir ısıtma sisteminin düzenlenmesi ile birlikte sunulur:

• su ısıtma sistemi;
• özel bir kablo kullanılarak uygulanan elektrikli ısıtma;
• kızılötesi kaynağı kullanarak elektrikli ısıtma.

Bu yazıda, laminatın altında sıcak bir zeminin kendi ellerinizle nasıl yerleştirileceğini analiz edeceğiz, kızılötesi film ve ısıtma kablosu takma, ayrıca fotoğraf ve video talimatları gösterme seçeneklerini göz önünde bulunduracağız.

Temel hazırlık

Seçilen seçeneklerden herhangi birinin uzun bir süre hizmet verebilmesi için, zeminin seviyesinin mümkün olan en yakın seviyeye kadar olmasını sağlamak için çaba sarfetmek gerekir. Her şey hazırsa, ısıtma elemanlarının kurulumunun pratik bölümüne devam edebilirsiniz. Herhangi bir işlem yapmaya başlamadan önce, aşağıdaki noktaları analiz etmeniz gerekir:

• Tavanların yüksekliği nedir? Zemini yükseltmek veya zemin seviyesini düşürmek mümkün olacaktır. Bir apartman dairesinde veya bir balkonda, mevcut şap seviyesine kadar beton levhalara kadar inebilirsiniz. Özel bir evde, kazık temel üzerinde durmazsa, istenen değere daha derine inebilirsiniz.
• Tüm eski döşemeleri kaldırır. Bir perforatör kullanarak fayansı yıkmak daha iyidir. Temizlik tüm bölge yapılır. Herhangi bir nodüller veya tutkal kalıntıları çıkarılır.

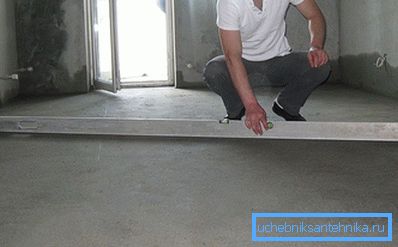

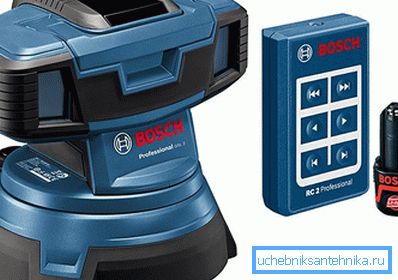

• Mevcut bağı terk etmeye karar verildiğinde, tüm düzlem boyunca seviye düşüşünü değerlendirmek önemlidir. Bu mükemmel lazer seviyesi için. Duvarlara bir çizgi yansıtmak, bir mezura kullanarak zemine olan mesafeyi ölçmek (bu işlem bir su seviyesi kullanılarak gerçekleştirilebilir. Duvarlardan birine bir işaret konulur ve daha sonra diğerlerine aktarılır. Ölçmeler buradan yapılır.).

•

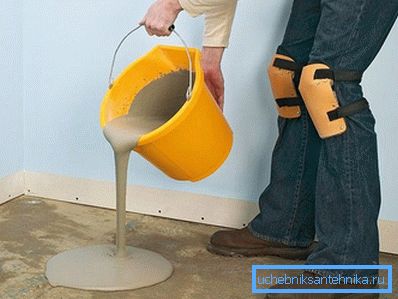

  Değerlerdeki farkın 10 mm'yi geçmediğini tespit ederseniz, kendini dengeleyen karışımlar bunu telafi etmek için en iyi şekilde kullanılır. Onlarla birlikte çalışmak için gereken seviyede yer almak, üretici tarafından belirtilen oranlara uymak önemlidir. Seyreltildikten sonra, sıvı zemine dökülür. Bu durumda, tüm boşluklar önceden kapatılmalı, böylece çözüm bırakılmamalıdır. Tüm alanı döküldükten sonra bir iğne silindiri veya çentikli mala ile kaplanır. Bu hava kabarcıkları kaldırır. Fark 30 mm'den fazlaysa, çimento-kum karışımını doldurmak gerekecektir. Bu durumda, önceki sürümü de kullanabilirsiniz, ancak bu tür çalışmaların maliyeti çok daha yüksek olacaktır.
• Tavan yüksekliği zemini daha fazla yükseltmeye izin vermediğinde, daha sonra bir perforatör veya bir kırıcı kullanarak eski şap çıkarılır. Gerekli katman kaldırıldıktan sonra sert bir zemin hazırlanır. Bu amaçla, fenerler beton plakalara kurulur. Metal boru kesimi yerine özel aletler kullanabilirsiniz. Kılavuzlar, gelecekteki şapın döşenmesi sırasında düzenlenmiştir. İlk başta bir eleman açığa çıkar. Bu amaçla gelecek şapların yükseklik işaretleri duvarlara uygulanır. Önerileri önceki adımdan kullanabilirsiniz. Ayrıca, inşaat seviyesinin yardımıyla, uçak kılavuza aktarılmaktadır. Tüm uzunluk boyunca iyi sabitlemek için, astar çözeltiden yapılır. Yakaladıktan sonra, bir sonraki açık şerit boyunca yerleştirebilirsiniz. Ayrıca, işaretler arasındaki aralıklar hazırlanan karışım ile doldurulur ve işaretler üzerindeki kural esas alınarak gerçekleştirilir. Aynı zamanda, etiketlerin altında boş alan olmadığından emin olmak önemlidir, aksi takdirde bağlayıcı daha sonra sıkılacak ve tüm işler mahvolacaktır.
• Tam olgunlaşmadan ve dökülmüş vakfın kurumasından üç hafta sonra, seçilen yerden ısıtma seçeneğinin bir sonraki aşamasına geçebilirsiniz.

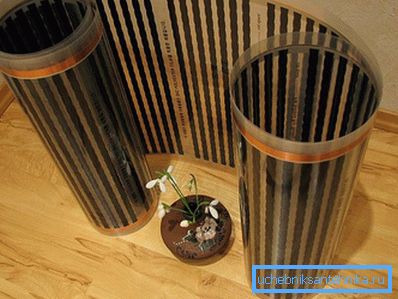

Kızılötesi film bazlı termal zemin

Bu tiplerden herhangi birinin sıcak zemini sadece kaplamanın yüzeyini ısıtmakla kalmaz, aynı zamanda odanın içindeki havayı da ısıtır. Ancak her birinin gerçekleştirilmesinin farklı bir maliyeti ve sıkıntısı vardır. Bu yüzden, sıcak zemini döşemeden önce, Isıtma sistemi tipine karar vermelisiniz. Örneğin, IR filminin avantajlarını düşünün:

• özel bir bağın hazırlanmasını gerektirmeyen bu tip ısıtıcıların montaj kolaylığı (su ve kablo ısıtması durumunda zorunludur);
• Kullanılan malzemenin güvenilirliği ve dayanıklılığı;
• kaba bir temel "kuru" üzerine monte edilen IR filminin yerleştirilmesinden hemen sonra laminatın yerleştirilmesinin kabul edilebilirliği;
• Düşük güç tüketimi.
• zemini kaldırmaya gerek yok.

Filmin sıcak tabanını döşemeden önce, düzenlemesi için gerekli tüm unsurları topladığınızdan emin olun.

Bir kit satın almadan önce, gerekli miktarda kızılötesi film, yansıtıcı malzeme ve ısıtıcı üzerine yerleştirilmiş özel koruyucu bir kaplama belirlenmesini sağlayan sistem tarafından kapsanan alanı doğru olarak hesaplamak gerekir.

Yansıtılan malzemenin zeminin tüm alanı üzerine serilmesi ve kızılötesi filmin sadece mobilyasız alanlara sığması gerçeğinden hareket etmek gerekir.

Bir film ısı yalıtımlı katın donanım paketinde yer almaktadır:

• termostat;
• sıcaklık sensörü (sensör);
• özel termal yansıtıcı alt tabaka;
• termal film.

Buna ek olarak, iş için sıradan makas, pense, bir tornavida, film yapıştırmak için bir bıçak ve yapışkan bant gerekir.

Isıtıcı montaj

Sistemin montajı özel bir poliüretan köpük tabakasıyla başlar, sonra yaparız:

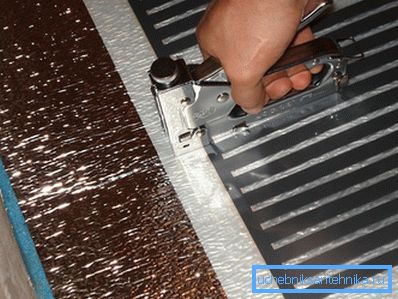

1. Isı yansıtan film şeritleri, özel bir bantla güvenli bir şekilde tutturulan zeminin tüm yüzeyi (çalışma yüzeyi yukarı) üzerine yerleştirilir.
2. Daha sonra, sadece mobilyalardan arındırılmış, yaklaşık 10 cm duvarlardan girilen alanlara konan kızıl ötesi filmin döşenmesine devam ederler. (Mobilyaların yerlerini belirten ısıtma elemanlarının düzeni, önceden sizin tarafınızdan hazırlanmalıdır). Tavsiye ve ısıtma folyosunun kesilmesinin, sadece makas işaretli kesikli bir çizgi ile işaretlenmiş malzeme üzerinde işaretlenmiş yerlerde seçilmesine izin verilir.
3. Bundan sonra, tekli ısıtıcı şeritler substrat üzerine, birbirlerinden en az 5 mm (en fazla bir santimetre) uzaklıkta yerleştirilir.
4. Ek olarak, tüm uzunlukları boyunca kızılötesi ısıtma şeritlerini bağlamak için yaklaşık 1,5 mm'lik bir kesit ile bakır tel döşenir².
5. Film, iletken veri yolunun ortasına yerleştirilen ve pense ile sıkıştırılmış özel kontaklar vasıtasıyla güç kaynağı ekipmanına bağlanır. Bundan sonra, bağlantı noktaları, ısıtılmış bir zeminin temini kapsamında bulunan bitüm yalıtım şeritleri ile korunmalıdır.

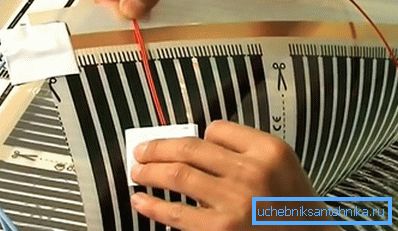

Filmi bağladıktan sonra, sistemin ısıtma modunun otomatik olarak ayarlanmasını sağlayan sıcaklık sensörünün kurulumuna gidin. Bunu yapmak için, duvardan 20–25 cm mesafede bir perforatör kullanılarak üzerine sabitlenmiş bir termostatla, yaklaşık 2 cm derinliğe kadar bir strobe hazırlanır, sonra sensörün kendisi bunun içine yerleştirilir, bu da yalıtım alt tabakası ile doğrudan temas halinde olmalıdır.

Sete ekli talimatlara uygun olarak üretilen yardımcı ekipmanların montajı tamamlandıktan sonra, sıcak kızılötesi film tabanını performans açısından kontrol etmek gerekecektir.

Test sırasında, güç verildiğinde tüm IR film şeritlerinin ısınmasını sağlamak gerekir. Ve sadece tüm elemanlarının çalıştığından emin olduktan sonra, laminat kaplamanın kurulumuna devam edebilir, ısıtma sistemini özel bir ısı yalıtım filmi ile kapatabilirsiniz.

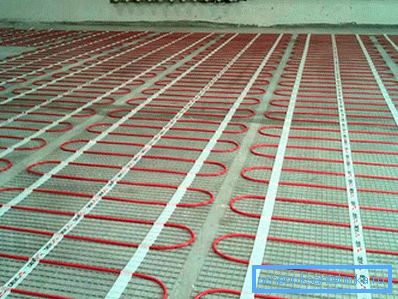

Isıtma kablosu dayanarak

Genellikle bu seçenek karo altında kullanılır, çünkü daha iyi ısı transferi sağlar. Ancak laminatın altına serilmesi de mümkündür. Kurulum işlemine başlamadan önce, hangi tipte ısıtma kablosunun kullanılacağını belirlemek önemlidir.

• Standart veya dirençli. Yığılmış tek çekirdekli ve iki çekirdekli olabilir. İkincisi daha uygundur, çünkü içindeki devre zaten kapalı ve sonunda bağlantı kutusuna geri dönmesi gerekmeyecektir. Kurulum kolaylığı için, üretici telleri özel paspaslara koyar.
• kendi kendini düzenleyen. Bu kablo, döşemenin farklı malzemelerin yüzeylerinin altından geçtiği durumlarda bile gerekli sıcaklığı otomatik olarak muhafaza edecektir. Önceki versiyondan çok daha pahalıdır.

Bu iki iletken için kurulum yöntemi ve eylem sırası aynı olacaktır. Hangi uzunluğun gerekli olduğunu hesaplamak için zemin alanını bilmeniz gerekir. Sabit ürünlere olan ihtiyacı ortadan kaldırın. Dahası, yaklaşık döşeme düzeni çizilir. Bireysel dönüşlerin yerleştirileceği aşama, alanın kablo uzunluğuna bölünmesiyle belirlenir ve sonuç 100 ile çarpılır.

• Zeminin altında bir soğuk oda varsa, köpük tabakaları veya köpük panelleri ile ek ısıtma gerekir. Bu durumda, seviyeyi yükseltmek için bir fırsat yoksa, tablanın içine girmek zorunda kalacaksınız. Her şeyin iyi yalıtıldığı ve yüzeyin kalitatif olarak hizalandığından emin olduğunuzda, bir sonraki adıma geçebilirsiniz.
• Bölgenin kapsamlı bir temizliği. Kablo yalıtımına zarar verebilecek çakıl veya diğer elementlerden kurtulmak gerekir. Bu amaçlar için elektrikli süpürge kullanmak daha iyidir.
• Bir astar bileşimi tabakası uygulayın. Bu, kalıntıları temizlemek, yüzeyi güçlendirmek ve gelecekteki şap ile yapışma geliştirmek için gereklidir.
• Bu adım isteklerinize göre yapılır. Folyo ile bir poliüretan köpük bant tabakası tüm yüzey üzerine serilir. Levhalar güçlendirilmiş yapışkan bant ile birleştirilir.
• Sensör takılı ve termostat için yer hazırlandı. İkincisi, uygun bir yükseklikte, ancak 30 cm'den daha az olmamalıdır, duvarda, zeminde, 50 cm'lik bir aralıkta bir yiv 20 mm genişliğinde kesilir, tam olarak böyle bir girinti yapılır. İçinde bir ucundan lehimlenen oluk bulunur. Bir göstergesi var. Sinyal kabloları, çalışma elemanının takılacağı bir kutuya getirilir.
• Eğer seçenek paspaslarda seçilirse, o zaman onların döşemelerine başlayabilirsiniz. Ağın açılması gerekli ise, destek ağı sıradan makasla kesilir. Hasırsız bir kablo için özel plaka tutucuları hazırlamak gerekir. Dübel ve vidalarla zemine vidalanırlar. Aralarındaki adım 50-100 cm olmalıdır.
• Soğuk bir besleme kablosu bağlanmıştır. Isıtma sistemine bağlanır, büküm bir büzülme tüpü ile kapatılır ve plakanın braketlerinden birinin altına sabitlenir.

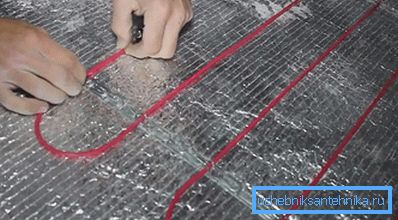

• Kablo, çizilen şemaya göre hesaplanan adımla monte edilir. Bu çalışma sırasında, iletkene zarar vermemek için ayaklarda yumuşak taban ile terlik giymek daha iyidir.
• Bu aşamada, direnci kontrol etmeniz ve önerilen ile karşılaştırmanız gerekir. Ayrıca pasaportta kablo döşeme deseni girilir. Ardından termostatın yerine montajı. Bazı üreticiler, tüm sistemin performansını test etmek için bir dakikalığına dahil edilmesine izin verir.
• Ardından şap dökülür. Kalınlığı en az 3 cm olmalı, aynı zamanda kablo altındaki tüm boşlukların doldurulduğundan emin olun. Eğer bir poliüretan substratı döşüyorsanız, her 30-40 cm'lik bir slot-pencere boyutu 10 ?15 cm olacak şekilde gereklidir, ana tabaka ile bir ayarın olması gereklidir.
• Dolu tabakanın tamamen kurumasından sonra (genellikle 3 hafta veya daha fazla sürer), zemini açabilirsiniz.

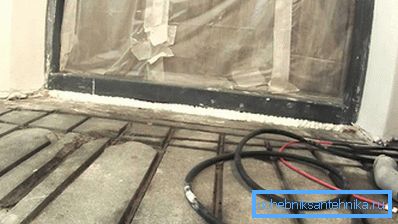

Kablo döşemesinin ısıtılmasını basitleştiren başka ilginç bir seçenek var. Eğer zemininiz iyi yalıtılmışsa ve düz bir şap dökülürse, aşağıdaki gibi devam edebilirsiniz. Kablonun döşeneceği bir plan çizilir. Bakan döşeme kaldırıldı, yüzey temizlenir. Resim zemine aktarılır. Öğütücü veya duvar kovalamacının yardımıyla, oluklar şemaya göre kablo altında kesilir. Derinlikleri, iletkenin durgun olduğu şekilde olmalıdır. Sonraki döşeme, bağlantı ve bitirme.

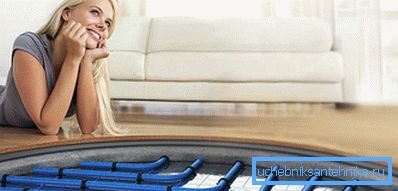

Su yerden ısıtma

Su ısıtmalı zemin de çeşitli şekillerde döşenebilir. Taşıyıcının ısıtılması için kurulu bir kazan ve merkezi ısıtma durumunda özel bir yükseltici olarak kullanılabilir. Taşıyıcının kapalı tüplerde bulunduğu ürünler vardır ve bunun ısıtılması tüm uzunluk boyunca konan iletkenler kullanılarak gerçekleştirilir. Laminatın altına sermek için ideal çözüm polistiren ve ahşaptır. Avantajları:

• tablayı yukarıdan doldurmaya gerek yok;
• alüminyum plakalar sayesinde en iyi termoliz;
• düşük ağırlık - zayıf zeminler için ideal;
• her zamanki ısı yalıtımlı zemin ile karşılaştırıldığında hızlı kurulum;
• hazırlanmış döşeme deseni.

Başlamadan önce, zeminin düz bir yüzeye sahip olduğundan ve farkın 1 metrede 0.2 cm'den fazla olmadığından emin olun.². Eylem sırası aşağıdaki gibi olacaktır:

• Bütün alan özenle temizlenir. Bir astar kat uygulayın.
• Tamamen kurutulduktan sonra, hidro-bariyer bir polietilen film formunda serilir. 10 cm'lik tuvaller arasındaki örtüşmeyi gözlemlediğinizden emin olun Dikişler yapışkan bantla yapıştırılır. Duvar, gelecekteki ısıtıcının yüksekliğine doğru çevrilir.
• Duvarın çevresi boyunca bir sönümleyici bant ortaya çıkar.
• Bir sonraki adım yalıtım levhalarının montajı olacaktır. Özel patronlarla veya oluklarla olmalılar. Bazı durumlarda, bunları birleştirmek için oluklar sağlanmıştır.
• Üstte monte edilmiş özel metal plakalar. Borunun döşeneceği bir oluk var. Levhalara, yalıtımın çıkıntıları arasına sabitlenecek şekilde basılması gereklidir. Seçilen boru serme adımına göre düzenlenmelidir.
• Kutu monte edilmiş, içine bir kolektör monte edilmiş ve ana besleme bir kazan veya başka bir kaynaktan yapılmıştır.
• Besleme manifoldunun vanalarından birinde borunun ucu bağlanır. Bundan sonra, seçilen modele göre, oluklarda döşenir. Dış duvarlardan başlamanız gerektiğini hatırlamanız önemlidir, böylece yakınlarda en yüksek sıcaklık oldu.
• İkinci uç boşaltım manifolduna beslenir.
• Sistem kıvrılıyor. Bunu yapmak için su ile doldurulur ve bu amaç için tasarlanmış bir aletle basınç 10 atmosfere yükselir. Bu durumda, tüm yapı bir gün boyunca bırakılır. Her şeyi kontrol ettikten sonra sırayla ise, o zaman devam edebilirsiniz.
• Yukarıdaki film ya da yapılmış köpük poliüretan bir tabaka içinde tutar.
• Daha sonra, alçı lif tabakaları monte edilir. Tüm yapıya daha fazla stabilite kazandıracak ve aynı zamanda bitirme döşemesinin temeli olacak.

Kapalı sirkülasyonlu, su ısıtmalı zeminin elektrikli versiyonunda. Eylem sırası tam olarak aynı olacaktır. Tek uyarı, dahil edilen sıcaklık sensörünün kurulmasıdır. Borulara yakın bir yerde bulunması genellikle gereklidir. Ayrıca santralden ek kablo tedarikine de dikkat etmeniz gerekir. Kesit tam yük için yeterli olmalıdır. İyi bir makine sağlamak da önemlidir.

Sağlanan bilgiler sayesinde, belirli koşullarda en iyi çözüm olacak seçeneği belirleyebilirsiniz. Bileşenlere kaydetmemeye çalışın. İdeal olarak, böyle bir sistemin hizmet ömrü 50 yıl veya daha fazladır. Boruların dış hatlarının parçalardan oluşmaması gerektiğini unutmamak önemlidir, her şey bir şeride sığmalıdır. Acil durumlarda, özel bir sıkma aleti kullanılarak yapılan kalıcı bir bağlantı kullanılmasına izin verilir.

video

Laminat ve linolyum altında yerden ısıtma altında Caleo'nun kurulumu ile ilgili videoyu izleyin:

Bu video laminatın altında bir sıcak su tabanı döşeme işlemini göstermektedir:
